Роликовые подшипники

Ключевое техническое различие заключается в геометрии контакта между телом качения и дорожкой кольца. В шариковых подшипниках реализуется точечный контакт, который при нагрузке превращается в небольшое пятно эллиптической формы. В роликовых контакт линейный, что позволяет распределять действующее усилие по всей длине ролика. Благодаря этому при одинаковых габаритах узла роликовый подшипник способен выдерживать радиальные нагрузки, превосходящие возможности шарикового аналога в 2 или 3 раза.

Линейный контакт обеспечивает значительно большую жесткость подшипникового узла и меньшую деформацию металла под давлением. Это делает подшипники незаменимыми в тяжелом машиностроении, редукторах большой мощности и ступицах грузовых автомобилей. Но стоит учитывать, что из-за увеличенной площади трения такие подшипники обычно имеют более низкие предельные скорости вращения по сравнению с шариковыми сериями.

При изготовлении качественных роликовых подшипников профиль роликов часто делают не идеально цилиндрическим, а слегка выпуклым по краям. Эта технология называется бомбированием.

Если ролик будет иметь строгую форму цилиндра, при малейшем перекосе вала или под воздействием высокой нагрузки на его краях возникнут колоссальные концентрации напряжений, называемые краевым эффектом. Это приведет к быстрому усталостному выкрашиванию металла и разрушению дорожек качения.

Бомбированный профиль позволяет плавно распределять нагрузку к центру ролика, минимизируя давление на торцы. Величина такой выпуклости составляет всего несколько микрометров и рассчитывается индивидуально для каждой серии подшипников. Применение модифицированного профиля контакта позволяет существенно увеличить ресурс узла в условиях динамических нагрузок и небольших перекосов вала, которые неизбежны при работе мощных двигателей и промышленных вентиляторов.

Конические роликовые подшипники спроектированы для одновременного восприятия значительных радиальных и осевых нагрузок. Тела качения в них имеют форму усеченного конуса, а дорожки качения на внутреннем и наружном кольцах расположены под определенным углом к оси вала.

Главная техническая особенность в том, что конический подшипник воспринимает осевую нагрузку только в одном направлении, поэтому в узлах их практически всегда устанавливают парами. При монтаже таких подшипников критически важна правильная регулировка осевого зазора или предварительного натяга. Если зазор будет слишком велик, возникнет вибрация и биение вала, а при перетяжке произойдет мгновенный перегрев и заклинивание.

Изготовление конических серий требует прецизионной точности углов наклона дорожек, так как малейшее несоответствие приведет к неравномерному нагружению роликов и быстрому выходу из строя сепаратора и бортов колец.

Сферические роликовые подшипники имеют два ряда бочкообразных роликов и общую сферическую дорожку качения на наружном кольце. Такая конструкция позволяет внутреннему кольцу вместе с комплектом роликов свободно отклоняться относительно центра подшипника. Благодаря этому узел способен продолжать нормальную работу при значительных перекосах вала относительно корпуса, достигающих двух или трех градусов.

Это свойство крайне востребовано в тяжелых механизмах, где валы имеют большую длину и подвержены прогибам под собственным весом или внешним давлением, например, в бумагоделательных машинах или грохотах. Помимо компенсации несоосности, сферические подшипники обладают колоссальной грузоподъемностью и устойчивостью к ударным нагрузкам.

При их производстве используется сложная технология шлифования сферических поверхностей с высокой степенью чистоты, что гарантирует плавное вращение и низкое тепловыделение даже в самых суровых условиях эксплуатации.

Игольчатые подшипники оснащены роликами, длина которых превышает их диаметр в 3 или 10 раз. Главное преимущество таких изделий - минимальные радиальные габариты при очень высокой грузоподъемности. Они незаменимы в узлах, где пространство для монтажа ограничено, например, в коробках передач автомобилей или механизмах управления.

Существуют модификации без внутреннего или даже без наружного кольца, где ролики катятся непосредственно по закаленной поверхности вала или отверстия в детали. Основное ограничение - неспособность воспринимать даже минимальные осевые нагрузки и высокая чувствительность к перекосам вала. Из-за малого диаметра игл подшипник требует исключительной чистоты смазки, так как любая твердая частица может привести к заклиниванию тонких тел качения.

При изготовлении игольчатых серий особое внимание уделяется качеству сепаратора, который должен надежно удерживать большое количество роликов, предотвращая их перекрещивание и трение друг о друга.

Ролики в процессе работы испытывают колоссальные контактные напряжения, поэтому для их изготовления применяют стали с высочайшими показателями чистоты по неметаллическим включениям. Основной материал - сталь марки ШХ15 или ее модификации с повышенной прокаливаемостью для крупных деталей.

При производстве подшипников для тяжелой промышленности могут использоваться цементируемые стали, которые после длительной химико-термической обработки приобретают твердую поверхность при сохранении вязкой сердцевины. Это позволяет роликам выдерживать сильные удары без разрушения. После закалки тела качения должны иметь твердость от 60 до 64 единиц по шкале Роквелла.

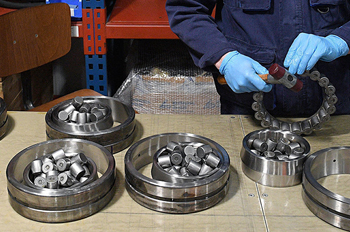

Важный этап - строгая сортировка роликов по группам диаметров с допуском менее 2 микрометров. Если в один подшипник попадут ролики разного размера, вся нагрузка ляжет на самые крупные из них, что приведет к мгновенному локальному перегреву и разрушению дорожек качения кольца.

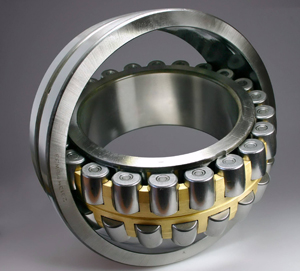

В мощных роликовых подшипниках, функционирующих в условиях сильных вибраций и высоких скоростей, часто применяют сепараторы, выточенные из монолитной латунной заготовки. Латунь обладает отличными антифрикционными свойствами и высокой теплопроводностью, что помогает эффективно отводить тепло от зоны контакта роликов с кольцами.

В отличие от стальных штампованных сепараторов массивные латунные детали славятся гораздо большей жесткостью и инерционной стабильностью. Они лучше сопротивляются ударным нагрузкам, характерным для железнодорожных букс или горнодобывающих комбайнов.

При изготовлении латунных сепараторов применяется прецизионное фрезерование гнезд под ролики, что обеспечивает их точное позиционирование. Единственные ограничения - высокая стоимость материала и сложность обработки, поэтому такие сепараторы обычно устанавливают в подшипники средних и крупных размеров, предназначенные для ответственных узлов промышленного оборудования.

Бессепараторные подшипники (с полным заполнением роликами) проектируются для достижения максимально возможной грузоподъемности. Отсутствие сепаратора позволяет разместить в пространстве между кольцами значительно большее количество роликов. Это делает их идеальными для узлов, работающих при очень низких скоростях вращения, но с колоссальными нагрузками, например, в крановых блоках или подъемных механизмах.

Однако такие подшипники имеют существенный недостаток: при вращении соседние ролики соприкасаются друг с другом в точках, где векторы их скоростей направлены противоположно. Это создает сильное трение скольжения, что приводит к быстрому нагреву и ограничивает предельную частоту вращения до минимальных значений.

При производстве таких серий требуется особо высокая точность обработки торцов роликов и бортов колец, так как отсутствие сепаратора повышает риск перекоса тел качения и их взаимного заклинивания в рабочем пространстве.

Контактная усталость металла проявляется в виде образования мелких раковин и выкрашивания на беговых дорожках колец. Основная техническая причина этого процесса - превышение расчетного предела выносливости стали под действием циклических нагрузок.

Каждое прохождение ролика вызывает микродеформацию поверхности, и со временем в структуре металла накапливаются микротрещины. Ускоряют появление питтинга такие факторы, как недостаточная вязкость смазки, вызывающая разрыв масляной пленки, или попадание влаги, провоцирующей коррозию.

При изготовлении подшипников для борьбы с этим дефектом применяют методы глубокой очистки стали и специальную финишную полировку дорожек. Если процесс охватывает более 15 или 20% площади контакта, подшипник начинает сильно шуметь и вибрировать, что является сигналом к немедленной замене узла, так как дальнейшее разрушение будет происходить лавинообразно.

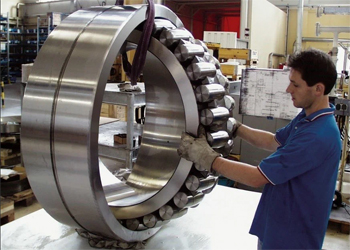

Установка тяжелых роликовых подшипников диаметром свыше 200 мм требует применения специализированного оборудования и соблюдения строгой последовательности действий. Из-за больших размеров и веса монтаж “на холодную” практически невозможен и опасен повреждением посадочных поверхностей.

Чаще всего применяют индукционный нагрев внутреннего кольца до температуры +80–110 градусов Цельсия. Это позволяет металлу расшириться и легко занять свое место на валу. Категорически запрещено использовать открытое пламя или масляные ванны с перегретым маслом, так как это ведет к нарушению структуры закаленной стали и потере твердости. При монтаже конических серий также требуется обязательный контроль осевого зазора с помощью индикаторных головок или щупов.

Правильная установка обеспечивает равномерное распределение нагрузки между роликами с первой минуты работы, предотвращая локальные перегревы и гарантируя долгий срок службы дорогостоящего изделия.
