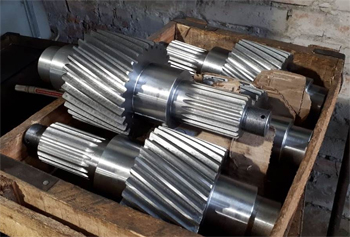

Изготовление валов-шестерен

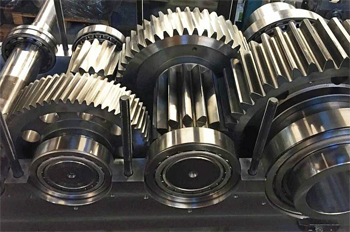

Главное достоинство вала-шестерни - высокая жесткость и компактность конструкции. В отличие от схемы, где отдельное зубчатое колесо насаживается на вал с помощью шпонки или прессовой посадки, монолитная деталь полностью исключает риск проворачивания венца при пиковых нагрузках. Это позволяет передавать значительно большие крутящие моменты при меньшем внешнем диаметре шестерни, что важно для авиастроения и компактных редукторов.

Отсутствие лишних зазоров и соединительных элементов повышает точность зацепления и снижает уровень шума при работе механизма. Кроме того, цельная структура обеспечивает идеальную соосность зубчатого контура и посадочных поверхностей под подшипники, что радикально уменьшает вибрации и продлевает ресурс всего агрегата.

Использование вала-шестерни упрощает сборку узла и делает его более устойчивым к динамическим ударам и частым реверсивным нагрузкам.

Производство валов-шестерен требует применения материалов, способных одновременно выдерживать контактные напряжения на зубьях и деформации изгиба в теле вала. Лидеры в этом сегменте - хромистые и хромоникелевые стали с содержанием легирующих элементов.

Для высоконагруженных передач выбирают марки 12ХН3А, 20ХГНМ или 18ХГТ. Эти сплавы предназначены для цементации - процесса насыщения поверхности углеродом. В результате получается деталь с чрезвычайно твердым зубчатым венцом (58–62 HRC) и вязкой, эластичной сердцевиной, которая поглощает ударные нагрузки без образования трещин. Для менее нагруженных узлов применяют сталь 40Х с закалкой ТВЧ.

Тщательный подбор марки металла на этапе проектирования гарантирует, что зубья не выкрашиваются, а сам вал не ломается при внезапном заклинивании механизма, обеспечивая высокую надежность трансмиссии.

Точность взаимного расположения элементов - решающий показатель качества вала-шестерни. При работе на высоких оборотах малейшее отклонение оси зубчатого венца от оси вращения шеек приводит к радиальному биению. Это вызывает неравномерный износ подшипников и быстрый выход передачи из строя.

Для обеспечения прецизионной соосности все чистовые операции проводят в «центрах» - технологических отверстиях в торцах вала. Зубофрезерование и последующее зубошлифование выполняют относительно этой единой базы.

Современные станки с ЧПУ позволяют контролировать биение в автоматическом режиме с помощью измерительных щупов. Профессиональное исполнение гарантирует отклонение не более нескольких микрон, что обеспечивает плавность зацепления и отсутствие паразитных пульсаций момента, продлевая срок службы сопрягаемых деталей и снижая нагрев редуктора.

Конструкция вала-шестерни часто предполагает наличие упорных буртиков или ступеней большего диаметра непосредственно рядом с зубчатым венцом. Это создает проблему для выхода режущего инструмента: червячной фрезы или долбяка. Если расстояние между зубьями и уступом недостаточно, инструмент может повредить соседнюю шейку.

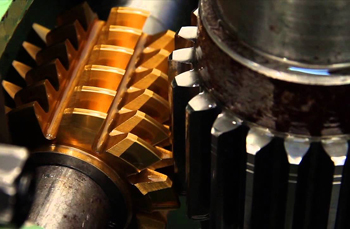

Для решения этой задачи инженеры предусматривают технологические канавки (проточки) для выхода фрезы. Если же конфигурация детали требует максимально плотной компоновки, вместо зубофрезерования применяют метод зубодолбления, при котором инструмент совершает возвратно-поступательные движения. В ряде случаев используются специализированные конические фрезы.

Детальная проработка чертежа с учетом траектории движения режущей кромки позволяет изготавливать компактные и прочные детали без снижения их эксплуатационных характеристик из-за вынужденного изменения геометрии.

Применение поковок вместо обычного круглого проката существенно повышает предел выносливости детали. В процессе ковки металл подвергается всестороннему сжатию, что приводит к измельчению зерна и устранению внутренних микропор.

Самое важное - ковка формирует направленную волокнистую структуру, которая повторяет контуры будущего вала и зубчатого венца. При последующей нарезке зубьев волокна металла не перерезаются полностью, а плавно огибают профиль, что увеличивает сопротивление зубьев на излом в несколько раз.

Несмотря на более высокую стоимость кованой заготовки и большой объем стружки при обточке, такой метод производства обязателен для тяжелого машиностроения, горнодобывающей отрасли и авиации. Использование поковок гарантирует, что вал-шестерня выдержит миллионы циклов нагружения без возникновения усталостных трещин в основании зубьев.

Чистовое нарезание зубьев на фрезерном станке обеспечивает точность только до определенного предела. После термической обработки деталь может незначительно деформироваться, что искажает эвольвентный профиль зуба. Для достижения 5-го или 6-го класса точности по ГОСТ 1643 обязательной операцией является зубошлифование.

Прецизионный абразивный круг удаляет сотые доли миллиметра металла, исправляя погрешности шага и профиля зубьев, а также устраняя овальность венца. Процесс позволяет добиться минимальной шероховатости боковых поверхностей, что критично для снижения трения и тепловыделения.

Качественное шлифование зуба превращает вал-шестерню в высокоточный прибор, способный работать на скоростях в десятки тысяч оборотов в минуту. Это незаменимо для турбин, коробок передач скоростных автомобилей и станкостроительного оборудования, где важна безупречная кинематическая точность.

Места изменения диаметра вала - зоны концентрации напряжений, где чаще всего начинаются поломки. Для предотвращения излома вала-шестерни инженеры применяют плавные переходы: галтели.

Радиус галтели должен быть максимально возможным для данной конструкции, при этом важно обеспечить высокую чистоту обработки этой зоны. Наличие рисок или следов резца в галтели может стать очагом развития усталостной трещины. В ряде случаев применяется метод упрочнения галтелей накаткой роликами, что создает в поверхностном слое сжимающие напряжения. Если конструктивно требуется установка подшипника вплотную к уступу, используются поднутрения (канавки), форма которых также тщательно рассчитывается.

Профессиональное проектирование переходов диаметров в сочетании с качественным шлифованием позволяет валу-шестерне успешно сопротивляться циклическим нагрузкам на кручение и изгиб в течение всего срока службы.

Конические валы-шестерни используются для передачи момента между пересекающимися осями. Их производство значительно сложнее цилиндрических аналогов. Нарезание косого или кругового зуба на конусе требует специализированных зуборезных полуавтоматов. А сам процесс - сложной наладки станка и использования индивидуальных комплектов резцовых головок.

Главная трудность в обеспечении правильного пятна контакта зубьев при сборке редуктора. Любое отклонение угла конуса или осевого положения венца приведет к заклиниванию или быстрому выкрашиванию кромок. После закалки такие детали часто подвергаются операции притирки в паре, чтобы обеспечить идеальное прилегание поверхностей.

Изготовление конических валов-шестерен требует высочайшей квалификации технолога и использования прецизионного контрольно-измерительного оборудования для проверки геометрии зацепления.

Азотирование - насыщение поверхности вала-шестерни азотом в специальной газовой среде при относительно невысоких температурах. В отличие от цементации с последующей закалкой оно не вызывает значительных деформаций детали, что позволяет выполнять его на финальной стадии производства без риска искажения точности зубьев.

Слой азотидов обладает экстремальной твердостью и высокой износостойкостью, а также повышает коррозионную стойкость металла. Этот метод идеален для валов-шестерен, работающих в условиях агрессивных сред или требующих максимальной точности без финишного шлифования. Тем не менее, азотированный слой тонок (до 0,5–0,8 мм), поэтому такая обработка подходит для высокооборотистых, но умеренно нагруженных передач.

Контроль процесса диффузии азота гарантирует получение долговечных деталей с безупречной геометрией эвольвенты.

Сверление внутренних каналов в валах-шестернях преследует несколько целей. Во-первых, это существенно снижает массу вращающегося узла, уменьшая инерционность системы и нагрузку на опоры. Центральная часть вала практически не участвует в передаче крутящего момента, поэтому её удаление не снижает прочность конструкции. Во-вторых, полые валы позволяют организовать принудительную систему смазки зацепления изнутри: масло подается под давлением через осевое отверстие и радиальные каналы непосредственно в зону контакта зубьев.

Это критично для мощных редукторов, работающих в закрытых корпусах, так как эффективный отвод тепла предотвращает перегрев и задир металла. Изготовление таких каналов требует операции глубокого сверления с высокой точностью соосности, что выполняется на специализированных станках, гарантирующих прямолинейность прохода на больших длинах.
