Изготовление полумуфт

Конструктивно полумуфты в паре могут быть идентичными или зеркальными, но их функциональные роли различаются. Ведущая полумуфта устанавливается на вал двигателя или привода, принимая крутящий момент, а ведомая - на входной вал механизма.

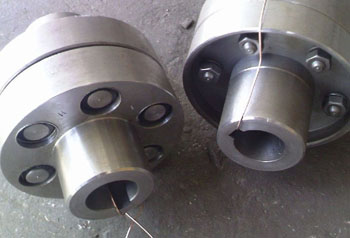

При производстве изделий по чертежам важно учитывать способ их сопряжения: например, в муфтах МУВП одна деталь имеет отверстия под пальцы, а вторая - посадочные места под резиновые втулки. Точность межосевых расстояний в этой паре должна быть абсолютной, иначе возникнет перекос, ведущий к быстрому разрушению упругих элементов. На станках с ЧПУ обе детали часто обрабатываются по одной программе с зеркальной сменой координат, что гарантирует их идеальную стыковку.

При заказе комплекта необходимо проверять соосность отверстий на обеих частях, так как это определяет равномерность распределения нагрузки по всем соединительным элементам.

Посадочное отверстие - самый ответственный участок полумуфты, определяющий надежность фиксации на валу. В машиностроении стандартом считается обработка отверстия по 7-му или 9-му квалитету (например, Н7 или Н9).

Достижение такой точности требует проведения чистовой расточки или развертывания на прецизионных станках. Малейшая погрешность в диаметре приведет либо к невозможности монтажа, либо к появлению люфта, который при вращении быстро разобьет шпоночный паз. Помимо диаметра, строго контролируется цилиндричность отверстия и отсутствие конусности. Качественное изготовление подразумевает проверку отверстия калибр-пробками непосредственно на рабочем месте.

При заказе проектирования узла необходимо учитывать допуск вала, чтобы технолог мог подобрать соответствующий тип посадки для обеспечения плотного безлюфтового соединения.

Вращающиеся детали при наличии даже небольшого смещения центра масс становятся источником вибраций. Для полумуфт, работающих на скоростях свыше 1000–1500 оборотов в минуту, балансировка становится неотъемлемым этапом производства.

Статическая балансировка позволяет устранить явный перекос веса, а динамическая выявляет на специальных стендах вибрации во всех плоскостях при реальных скоростях вращения. В процессе балансировки мастер удаляет лишний металл со щек полумуфты методом сверления или фрезерования небольших площадок.

Отсутствие дисбаланса существенно продлевает жизнь подшипникам двигателя и предотвращает самопроизвольное ослабление болтовых креплений. Проведение испытаний - гарантия тихой и стабильной работы агрегата.

Конусное посадочное отверстие (исполнение по ГОСТ 12081) обеспечивает более плотное и точное центрирование полумуфты на валу по сравнению с цилиндрическим. Благодаря расклинивающему эффекту такое соединение способно передавать значительные моменты даже при небольшом осевом усилии затяжки. Это значительно облегчает процесс монтажа и демонтажа массивных узлов, так как для снятия детали достаточно небольшого осевого толчка.

При изготовлении таких полумуфт на станках с ЧПУ выдерживается строгий угол конуса (обычно 1:10), что проверяется ответным конусным калибром «на краску». Плотность прилегания поверхностей исключает возникновение микроскопических смещений, предотвращая фреттинг-коррозию металла.

Конусные полумуфты используют в приводах с частыми пусками и реверсами, так как они наиболее устойчивы к ослаблению фиксации в жестких режимах эксплуатации.

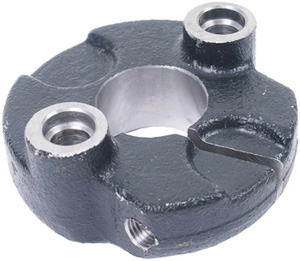

Чугунные полумуфты привлекательны ценой и способностью гасить вибрации, но они имеют низкую сопротивляемость ударным и знакопеременным нагрузкам. При резком старте или заклинивании механизма чугун может лопнуть из-за хрупкости.

Легированная сталь марки 40Х обладает высокой прочностью и вязкостью, что позволяет детали деформироваться без мгновенного разрушения при пиковых перегрузках. В процессе производства стальные полумуфты проходят закалку и отпуск, достигая оптимальной твердости поверхности. Это особенно важно для шпоночных пазов и шлицевых отверстий, которые в стальном исполнении служат в несколько раз дольше.

При проектировании приводов тяжелых конвейеров, кранов и дробилок предпочтительны стальные полумуфты, так как они обеспечивают необходимый запас надежности и предотвращают аварийные простои оборудования по причине поломки крепежных узлов.

Формирование шпоночного паза - финальная операция мехобработки отверстия полумуфты. Паз должен иметь строго заданную ширину и глубину с допусками по ГОСТу 23360-78 для обеспечения плотной посадки шпонки. Трудность заключается в обеспечении параллельности боковых стенок паза оси отверстия: малейший перекос сделает невозможным установку полумуфты на вал.

Процесс выполняется на долбежных или протяжных станках, а в условиях мелкосерийного производства - на вертикально-фрезерном оборудовании со специальной оснасткой. Заусенцы на кромках паза подлежат обязательной ручной зачистке, так как они могут стать причиной заклинивания при монтаже.

Качественно выполненный шпоночный узел распределяет нагрузку равномерно по всей длине, исключая риск смятия кромок металла под действием крутящего момента.

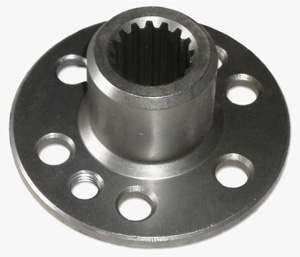

Шлицевое соединение позволяет передавать крутящие моменты, значительно превышающие возможности шпоночных пар. При производстве таких полумуфт внутренний шлицевой профиль (прямобочный или эвольвентный) формируется методом протягивания или электроэрозионной обработки. Это требует использования дорогостоящего инструмента, но гарантирует высокую точность зацепления.

Шлицы обеспечивают идеальную соосность полумуфты и вала, предотвращая радиальное биение. В процессе изготовления важно контролировать твердость граней шлицев, для чего применяется поверхностная закалка ТВЧ. Шлицевые полумуфты незаменимы в трансмиссиях тракторов, грузовых автомобилей и тяжелых станков.

При заказе таких деталей необходимо обговорить с исполнителем способ центрирования (по боковым граням или по диаметрам), так как это определяет допуски на изготовление и ресурс работы всего шлицевого соединения.

Торцевая поверхность полумуфты, обращенная к ответной детали, должна быть строго перпендикулярна оси вала. При производстве этот параметр контролируется с погрешностью до сотых долей миллиметра.

Если торец выполнен с перекосом, при сборке упругой муфты нагрузка на пальцы или звездочку распределится неравномерно, что вызовет их преждевременный износ и перегрев. В жестких фланцевых муфтах торцевое биение приводит к изгибу валов и быстрой поломке подшипников агрегатов.

Чистовая обработка торцов проводится за один установ с расточкой отверстия, что обеспечивает их идеальную взаимную ориентацию. Тщательная шлифовка привалочных плоскостей также способствует снижению шума при работе механизма.

При приемке необходимо проверить отсутствие забоин на торцах полумуфт после транспортировки, так как даже небольшая вмятина может нарушить выверенную геометрию всего соединительного узла.

Металлические полумуфты часто работают в неотапливаемых помещениях или на открытом воздухе, что требует надежной антикоррозийной защиты. Самый распространенный метод - химическое оксидирование (воронение) или фосфатирование, которое создает на поверхности стали тонкую инертную пленку. Пористая структура такого покрытия отлично удерживает консервационную смазку, предотвращая появление ржавчины в посадочных местах.

Для более жестких условий эксплуатации применяется гальваническое цинкование или порошковое окрашивание внешних поверхностей. Важно помнить, что посадочное отверстие и шпоночный паз не должны иметь толстых слоев краски, способных изменить точность размера. Использование нержавеющих сталей для полумуфт оправдано только в пищевой и химической отраслях.

Тщательная антикоррозийная подготовка на этапе изготовления избавляет заказчика от проблем с «прикипанием» деталей к валам, облегчая последующее техническое обслуживание.

При длительной эксплуатации или работе с ослабленной фиксацией посадочное место полумуфты может «разбиться» и приобрести форму овала. Восстановление геометрии отверстия экономически выгодно для крупногабаритных и дорогих деталей.

Технология включает расточку отверстия на больший диаметр с последующей запрессовкой ремонтной стальной втулки. Втулка фиксируется методом тепловой посадки или с использованием специальных анаэробных клеев, после чего производится её чистовая расточка под номинальный размер вала.

Важно обеспечить высокую прочность соединения втулки с корпусом полумуфты для исключения её проворачивания. Такой метод позволяет вернуть детали паспортную точность и продлить срок службы механизма без покупки нового узла.

После восстановительных работ обязательно выполняют повторную балансировку полумуфты для компенсации возможных отклонений массы.

Фланцевые полумуфты (ГОСТ 20761-96) представляют собой массивные диски с отверстиями под соединительные болты. Они применяются для жесткой стыковки длинных валов в судостроении и энергетике.

Главная трудность их производства заключается в обеспечении идеальной перпендикулярности фланца и соосности крепежных отверстий. Отверстия под болты обрабатывают совместно в паре или по высокоточному кондуктору, что гарантирует легкость сборки. Для передачи больших моментов используют призонные болты, устанавливаемые без зазора, что требует развертывания отверстий с высокой чистотой. Материалом для таких изделий служат стальные поковки с обязательным контролем микроструктуры.

Использование фланцевых соединений позволяет создавать монолитные линии передач огромной мощности. При монтаже таких муфт применяют динамометрические ключи, чтобы достичь равномерной затяжки всех болтов по периметру фланца.
