Маленькие подшипники

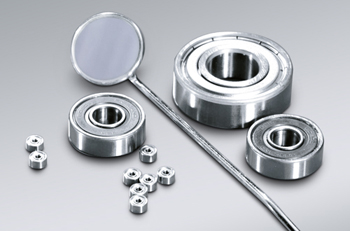

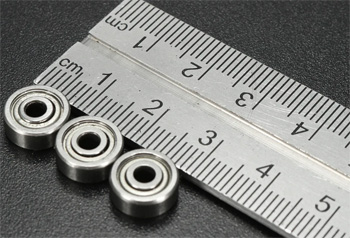

В мировой инженерной практике к категории миниатюрных, или маленьких подшипников принято относить изделия, внутренний диаметр отверстия которых не превышает 10 миллиметров. При этом внешний диаметр может составлять всего 2 или 3 мм. Несмотря на малые габариты, конструктивно они полностью повторяют строение крупных аналогов, включая внутреннее и наружное кольца, сепаратор и тела качения.

Существует также разделение на метрические и дюймовые серии, что важно при подборе комплектующих для импортного медицинского или лабораторного оборудования.

Изготовление таких деталей требует особой точности, так как допуски на размеры измеряются микронами. Малейшее отклонение в геометрии приведет к невозможности монтажа или мгновенному выходу узла из строя. Поэтому производство миниатюрных серий выделяется в отдельное высокотехнологичное направление с использованием специализированного оборудования.

Маленькие подшипники часто эксплуатируются в условиях, где требуется высокая гигиеничность или устойчивость к коррозии. Например, в стоматологических инструментах или в пищевых дозаторах. Для таких задач базовым материалом служат нержавеющая сталь марки 95Х18 или её зарубежные аналоги. Этот сплав обладает высокой твердостью после термической обработки, что позволяет сохранять дорожки качения гладкими при длительном вращении.

Нержавеющая сталь не требует нанесения защитных масел, которые могут загрязнить тонкие механизмы. Кроме того, такие подшипники устойчивы к воздействию дезинфицирующих средств и влаги.

При изготовлении важно учитывать, что нержавеющая сталь имеет чуть меньшую динамическую грузоподъемность по сравнению с хромистой сталью типа ШХ15, однако в миниатюрных узлах этот фактор редко является решающим, так как на первое место выходит долговечность и химическая инертность материала в агрессивных средах.

Одна из главных особенностей маленьких подшипников - их способность работать на чрезвычайно высоких оборотах, достигающих 100 000 и даже 500 000 оборотов в минуту. Это востребовано в турбинах медицинских бормашин и в высокоскоростных шпинделях.

Достижение таких показателей возможно благодаря минимальной массе тел качения, что снижает центробежные силы, действующие на наружное кольцо. При изготовлении подшипников применяют сверхлегкие сепараторы из текстолита или композитных полимеров, которые уменьшают трение и эффективно удерживают смазку.

Важен класс точности: для скоростных узлов используют только изделия категорий П5 или П4. Любая неточность в балансировке или шероховатость дорожки качения на таких скоростях вызовет мгновенный перегрев и разрушение стали.

Процесс финишной шлифовки при производстве таких серий занимает значительно больше времени, чем основные токарные операции.

Гибридные маленькие подшипники, в которых стальные кольца сочетаются с шариками из нитрида кремния, - вершина технологий в приборостроении. Керамические шарики на 40% легче стальных, что радикально снижает инерционные нагрузки и позволяет работать на еще более высоких скоростях. Керамика обладает значительно большей твердостью и более низким коэффициентом теплового расширения, благодаря чему подшипник сохраняет рабочие зазоры даже при сильном нагреве.

Кроме того, керамические тела качения являются диэлектриками, что исключает возникновение электрической коррозии в микродвигателях. При изготовлении таких изделий обеспечивается идеальная сферичность шариков, что снижает уровень вибрации и шума.

Несмотря на высокую стоимость производства, гибридные подшипники незаменимы в аэрокосмической отрасли и прецизионной электронике, где требуется максимальный ресурс при минимальных габаритах.

При изготовлении маленьких подшипников часто предусматривают наличие фланца на наружном кольце. Это выступающий буртик, который значительно упрощает монтаж детали в тонкостенные корпуса или в приборные панели.

Фланец служит упором, обеспечивая точное осевое позиционирование подшипника без использования стопорных колец или плечиков внутри отверстия. Это позволяет делать корпуса механизмов более простыми и компактными, что критично для мобильной электроники и медицинских датчиков.

В процессе производства фланцевого подшипника требуется особая точность шлифовки торца буртика, так как он должен быть строго перпендикулярен оси вращения.

Применение фланцевых моделей позволяет избежать перекосов при сборке узла, что существенно продлевает срок службы подшипника и повышает точность работы всего устройства. Это техническое решение является стандартом для многих серий с внутренним диаметром от 1 до 5 мм.

Маленькие подшипники требуют прецизионного дозирования смазочного материала, так как избыток масла или густой смазки может вызвать повышенное сопротивление вращению и перегрев. При изготовлении закрытых серий смазка закладывается в объеме от 15 до 25% от свободного пространства внутри подшипника. Для высокоскоростных узлов используют жидкие синтетические масла с низкой вязкостью, которые наносят методом тумана или микрокапельного впрыска.

Если подшипник предназначен для работы в вакууме или при экстремальных температурах, применяют твердые смазочные покрытия или специализированные фторсодержащие составы. Важной особенностью производства является обеспечение чистоты процесса: малейшая пылинка, попавшая внутрь вместе со смазкой, сопоставима по размеру с телом качения и приведет к заклиниванию или резкому росту шума.

Качественная смазка позволяет маленькому подшипнику работать автономно в течение 10 и более лет.

Производство маленьких подшипников относится к категории особо чистых процессов. Сборку деталей и их упаковку проводят в герметичных чистых комнатах, где концентрация частиц пыли в воздухе строго контролируется.

Для прецизионных серий требуются помещения класса 100 или 1000 по международным стандартам. Это связано с тем, что типичная частица домашней пыли имеет размер около 20–30 микрон, в то время как рабочий зазор в миниатюрном подшипнике может составлять всего 5 микрон. Попадание пылинки на дорожку качения вызывает вибрации, шум и провоцирует ускоренный износ металла.

Специалисты работают в антистатической одежде, исключающей отделение волокон, а все инструменты проходят ультразвуковую очистку. Такой подход гарантирует, что каждый заказанный подшипник будет иметь стабильные характеристики крутящего момента и низкий уровень шума, что критично для систем навигации и высокочувствительных датчиков.

При заказе маленьких подшипников класс точности становится определяющим фактором их стоимости и долговечности. Классы П5 и П4 подразумевают ультранизкие допуски на биение колец и отклонение диаметра, которые не превышают 2–3 микрон. В прецизионном приборостроении это позволяет добиться исключительной плавности хода и стабильности оси вращения. Например, в объективах камер это обеспечивает точность позиционирования линз, а в жестких дисках компьютеров - стабильность считывания данных.

При изготовлении деталей таких классов точности используется оборудование с лазерным контролем размеров и активной системой компенсации вибраций. Использование высокоточных подшипников позволяет значительно снизить выделение тепла и уровень вибраций, что критично для долговечности соседних электронных компонентов.

Каждый такой подшипник проходит индивидуальную проверку на соответствие заявленному классу перед отправкой заказчику.

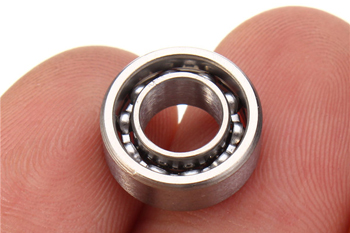

Сепаратор в маленьком подшипнике выполняет задачу разделения тел качения и минимизации трения между ними. Из-за крайне малых размеров изготовление стальных штампованных сепараторов становится сложной задачей, поэтому в миниатюрных сериях часто применяют корончатые сепараторы из полимерных материалов. Они изготавливаются методом высокоточного литья под давлением и обладают очень малым весом. Полимерные сепараторы работают практически бесшумно и способны удерживать микроскопические порции масла за счет капиллярного эффекта.

В более нагруженных узлах используют сепараторы из нержавеющей стали, которые соединяют методом точечной сварки или загиба усиков. Важно, чтобы сепаратор не имел заусенцев, так как на малых радиусах любое несовершенство кромки вызовет торможение шариков и быстрый износ узла.

Правильный выбор конструкции сепаратора позволяет маленькому подшипнику достигать предельных скоростей без риска разрушения.

Для многих механизмов, использующих маленькие подшипники, определяющими параметрами становятся момент страгивания и момент вращения. Это актуально для авиационных приборов, часовых механизмов и прецизионных гироскопов, где приводные двигатели имеют очень малую мощность.

Изготовление таких подшипников направлено на максимальное снижение трения. Технически это достигается путем суперполировки дорожек качения до зеркального состояния и использования минимального количества сверхжидкой смазки. В некоторых случаях подшипники поставляются сухими с последующим нанесением специальных покрытий.

При производстве каждый подшипник может проходить проверку на чувствительность к вращению: если момент сопротивления выше заданного значения, деталь отбраковывается. Низкий крутящий момент позволяет создавать сверхчувствительные приборы, способные реагировать на минимальные изменения внешних параметров без задержек и погрешностей, вызванных внутренним трением.

Чтобы защитить внутренние детали от пыли и предотвратить утечку смазки, маленькие подшипники оснащают защитными шайбами (ZZ) или резиновыми уплотнениями (RS). В миниатюрных размерах установка этих элементов требует особой аккуратности, чтобы не деформировать тонкие кольца.

Металлические шайбы крепятся в канавках наружного кольца и образуют бесконтактное лабиринтное уплотнение, которое не создает дополнительного трения и не ограничивает скорость вращения. Резиновые уплотнения контактируют с внутренним кольцом, обеспечивая лучшую герметичность, но немного снижают предельные обороты и увеличивают нагрев. При изготовлении важно обеспечить надежную фиксацию защиты, чтобы она не выскочила при вибрации.

Наличие защиты позволяет использовать маленькие подшипники в бытовой технике и в офисных принтерах в течение всего срока службы оборудования без необходимости повторного смазывания и чистки узлов.
