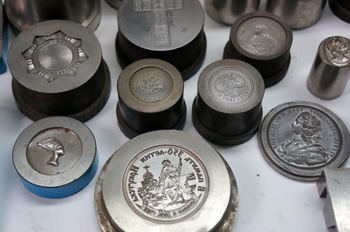

Изготовление пуансонов

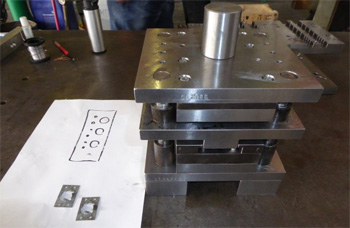

Величина технологического зазора - определяющий фактор качества вырубки и долговечности всей оснастки. Этот параметр рассчитывается как разность между размерами пуансона и отверстия матрицы и обычно составляет от 5 до 10% от толщины обрабатываемого материала.

Если зазор будет слишком мал, возрастет усилие вырубки, что приведет к перегреву кромок и их быстрому затуплению. Чрезмерный зазор вызывает появление на детали дефектов в виде заусенцев и деформацию края листа. При изготовлении высокоточной оснастки зазор распределяется равномерно по всему контуру с точностью до нескольких микрон.

Правильный расчет и соблюдение зазора позволяют добиться чистого среза с минимальной зоной смятия металла. Это существенно снижает нагрузку на пресс и увеличивает межсервисный интервал работы штампа, исключая необходимость частой переточки рабочих поверхностей.

Процесс термической обработки превращает стальную заготовку в высокопроизводительный инструмент, способный выдерживать миллионы ударов. Для пуансонов применяется многоступенчатая закалка с последующим многократным отпуском. Температура нагрева в печах может достигать 1020 или 1050 градусов в зависимости от марки сплава.

Ключевая задача - достижение твердости в диапазоне от 58 до 62 единиц по шкале Роквелла. При этом важно сохранить достаточную вязкость сердцевины, чтобы инструмент не лопнул при резком динамическом ударе.

Часто используется технология вакуумной закалки, которая предотвращает обезуглероживание поверхностного слоя и образование окалины. Правильно проведенный цикл термообработки гарантирует стабильность геометрических размеров пуансона и его высочайшую сопротивляемость износу. Ошибки на этом этапе приводят к хрупкому разрушению инструмента или его быстрой деформации под нагрузкой.

Электроэрозионная обработка незаменима при создании пуансонов со сложным фасонным профилем из уже закаленных заготовок. Технология базируется на контролируемом разрушении металла под воздействием электрических разрядов в диэлектрической среде.

Главное преимущество заключается в отсутствии механического давления на деталь, что позволяет изготавливать тонкие и длинные пуансоны без риска их искривления. Использование проволочной резки на станках с программным управлением обеспечивает точность контура до 0,005 мм. Этот метод позволяет получать острые внутренние углы и микроскопические элементы, которые невозможно выполнить фрезерованием.

После электроэрозии поверхность пуансона приобретает специфическую шероховатость, которая хорошо удерживает технологическую смазку. Это снижает трение при работе штампа и предотвращает налипание частиц обрабатываемого металла на рабочие грани инструмента.

Применение тонкопленочных покрытий методом вакуумного напыления позволяет увеличить ресурс пуансона в несколько раз. Наиболее востребовано нанесение нитрида титана или карбонитрида титана. Эти слои обладают сверхвысокой микротвердостью и чрезвычайно низким коэффициентом трения.

Покрытие служит надежным барьером, предотвращающим прямой контакт стали пуансона с металлом заготовки. Это особенно важно при штамповке нержавеющих сталей или алюминиевых сплавов, склонных к активному налипанию на инструмент. Слой толщиной всего в несколько микрон не меняет точность размеров пуансона, но радикально повышает его сопротивляемость абразивному износу.

Использование защищенного инструмента позволяет работать на более высоких скоростях прессования без риска перегрева кромок. Инвестиции в современные покрытия окупаются за счет резкого сокращения простоев оборудования и снижения затрат на приобретение новых комплектов оснастки.

Своевременная заточка пуансона - необходимое условие сохранения качества продукции и защиты пресса от перегрузок. Процесс выполняется на плоскошлифовальных станках с обязательным применением интенсивного охлаждения.

Основное требование заключается в удалении изношенного слоя металла с торцевой поверхности до полного восстановления острого радиуса режущей кромки. При этом крайне важно снимать минимально возможный слой металла, обычно от 0,1 до 0,3 миллиметра, чтобы сохранить общую высоту инструмента. Категорически запрещено допускать прижоги металла, так как локальный перегрев ведет к снижению твердости в самой важной зоне контакта.

После заточки рекомендуется провести операцию размагничивания инструмента, чтобы исключить налипание металлической пыли и мелкой стружки. Регулярная профилактическая правка позволяет провести до 20 или 30 циклов восстановления без потери функциональности пуансона.

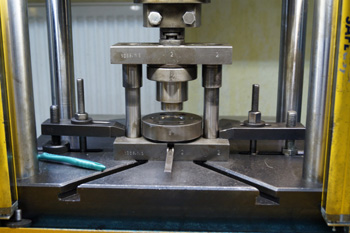

Разрушение пуансона чаще всего происходит из-за превышения расчетных нагрузок или нарушения соосности в системе штампа. Одна из главных причин - перекос относительно матрицы, что вызывает боковые усилия и приводит к быстрому выкрашиванию кромок или поломке тела инструмента. Также опасны попадания в зону штамповки посторонних предметов или наслоение нескольких листов металла.

Для профилактики поломок при изготовлении пуансонов используют стали с высокой ударной вязкостью, а для удаления концентраторов напряжений применяют методы глубокой полировки поверхностей. Важную роль играет правильный монтаж инструмента в пуансонодержателе: отсутствие люфтов и жесткая фиксация исключают вибрации.

Регулярный контроль состояния направляющих узлов пресса и использование датчиков контроля усилия позволяют вовремя заметить отклонения и предотвратить катастрофическое разрушение дорогостоящей оснастки.

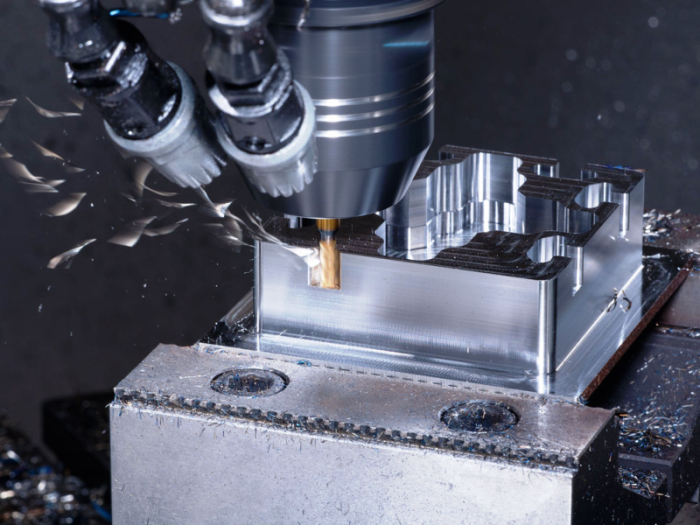

Изготовление пуансонов осуществляется по высшим квалитетам точности, обычно это 6 или 7 класс. Допуски на линейные размеры и отклонения формы часто измеряются в тысячных долях миллиметра. Такая прецизионная точность необходима для обеспечения гарантированного зазора в паре с матрицей.

При производстве контролируется не только диаметр или ширина профиля, но и перпендикулярность рабочих поверхностей к опорному торцу. Малейшее отклонение от вертикали вызовет неравномерный износ и снизит точность готовых деталей.

Для контроля параметров используются прецизионные измерительные машины и оптические проекторы. Соблюдение жестких допусков гарантирует полную взаимозаменяемость пуансонов в многопозиционных штампах. Это позволяет оперативно производить замену изношенного инструмента без длительной ручной подгонки, что критично для поддержания высокого темпа работы автоматизированных производственных линий.

Модульная или сборная конструкция пуансона подразумевает разделение инструмента на рабочую головку и стандартный хвостовик. Такое решение обладает преимуществами при массовом производстве.

Во-первых, при износе или поломке заменяется только рабочая вставка, которая имеет небольшие габариты и стоит значительно дешевле цельного инструмента. Хвостовик остается в оборудовании, что сокращает время на переналадку пресса. Во-вторых, модульная система позволяет использовать разные марки сталей: рабочая часть изготавливается из сверхтвердых сплавов, а держатель - из вязкой конструкционной стали.

При изготовлении таких систем особое внимание уделяется точности сопряжения модулей для исключения радиального биения. Использование быстросменных пуансонов позволяет оптимизировать складские запасы и существенно снизить себестоимость обслуживания сложной многокомпонентной оснастки.

Съемник - важный элемент, работающий в тесном контакте с пуансоном. Его главная техническая задача - снятие полосы металла с инструмента после завершения операции пробивки или вырубки. Без эффективного съемника металл будет плотно обжимать пуансон при его обратном ходе, что вызовет быстрый перегрев инструмента и может привести к его обрыву.

При изготовлении оснастки зазор между пуансоном и отверстием в съемнике делают минимальным, чтобы обеспечить точное направление движения и предотвратить боковое смещение.

Съемники могут быть жесткими или подпружиненными. Подпружиненные модели дополнительно выполняют роль прижима, фиксируя лист перед ударом, что повышает точность размеров детали. Поверхность отверстия в съемнике должна иметь высокую твердость и гладкость, чтобы не повреждать зеркало пуансона в процессе циклической работы, обеспечивая плавность хода на протяжении всей смены.

Изготовление микроскопических пуансонов для электронной и часовой промышленности требует применения уникальных технологий и материалов. Из-за крайне малого сечения такие инструменты подвержены мгновенному излому при малейшем перекосе.

В качестве материала для микропуансонов часто используют мелкозернистые твердые сплавы на основе карбида вольфрама. Производство осуществляется методом профильного шлифования алмазными кругами или лазерной абляции. Ключевое требование - идеальная соосность рабочей части и хвостовика. Для повышения жесткости рабочая зона микропуансона делается максимально короткой.

При эксплуатации такой оснастки используются прецизионные блоки с шариковыми направляющими, обеспечивающими точность перемещения в пределах 0,002 мм. Несмотря на сложность изготовления и высокую стоимость, использование твердосплавных микропуансонов позволяет пробивать отверстия в тончайших лентах с высочайшей повторяемостью.

Пуансоны для горячего деформирования работают в условиях экстремальных температурных циклов. Они контактируют с заготовками, нагретыми до +1100 градусов, и подвергаются резкому охлаждению.

Для изготовления такого инструмента применяют специальные теплостойкие стали типа 4Х5МФС. Главное свойство таких материалов - красностойкость: способность сохранять высокую твердость при длительном нагреве. Конструкция пуансонов для горячих работ часто предусматривает внутренние каналы для принудительного охлаждения водой или маслом. При производстве учитывается коэффициент термического расширения стали, чтобы зазоры в паре с матрицей оставались в рабочих пределах при нагреве.

Качественный пуансон для горячей штамповки должен сопротивляться образованию трещин разгара, возникающих из-за термической усталости металла. Правильный подбор сплава и режима закалки позволяет инструменту эффективно работать в условиях кузнечного цеха.

Финальная проверка пуансонов на современных предприятиях осуществляется с использованием координатно-измерительных машин и видеоизмерительных систем. Этот метод позволяет с высочайшей точностью оцифровать реальную геометрию изготовленного изделия и сравнить её с исходной компьютерной моделью. Машина замеряет тысячи точек на поверхности пуансона, определяя отклонения профиля, прямолинейность образующих линий и точность углов.

Особое внимание уделяется контролю радиального биения относительно оси крепления. Видеосистемы позволяют бесконтактно проверить радиусы скругления режущих кромок и чистоту обработки поверхностей. Результаты контроля фиксируются в автоматическом протоколе, который подтверждает соответствие изделия заданному чертежу.

Такой жесткий контроль гарантирует, что каждый заказанный пуансон идеально встанет в штамповый блок и обеспечит требуемое качество продукции с первого же удара пресса.
