Изготовление ударных клейм по металлу

Твердость - определяющий параметр ресурса ударного инструмента и безопасности мастера. При изготовлении клейм рабочий торец с изображением закаливают до уровня 58–62 единицы по шкале Роквелла. Такой показатель позволяет клейму эффективно деформировать поверхность большинства конструкционных сталей, не теряя четкости контуров знака.

Однако крайне важно, чтобы противоположная сторона клейма, по которой наносится удар молотком, имела значительно меньшую твердость: в пределах 35–40 единиц. Этот градиент технически необходим для предотвращения хрупкого разрушения и разлета осколков металла при ударе. Если клеймо будет закалено равномерно на максимальную твердость по всей длине, оно лопнет как стекло после нескольких циклов эксплуатации.

Правильное распределение зон закалки гарантирует долговечность гравировки и исключает риск травматизма персонала в производственных цехах.

Сталь марки Х12МФ относится к категории штамповых сплавов с высоким содержанием хрома и молибдена. Её использование для производства ударных клейм оправдано в случаях, когда требуется маркировать детали из нержавеющей стали или высокопрочных сплавов.

Главное техническое преимущество марки в исключительной износостойкости и глубокой прокаливаемости. Клейма из этой стали способны выдержать в пять раз больше ударов, чем изделия из более дешевой углеродистой стали. Кроме того, Х12МФ обладает хорошей теплостойкостью, что позволяет использовать инструмент для маркировки заготовок, имеющих температуру до +400-500 градусов, без риска отпуска металла и потери остроты кромок.

Несмотря на сложность механической обработки таких заготовок на станках, итоговая долговечность инструмента делает его применение экономически выгодным на предприятиях с массовым выпуском металлопродукции.

Глубина гравировки на торце клейма напрямую влияет на читаемость оттиска и требуемую силу удара. При изготовлении инструмента для маркировки мягких металлов, таких как алюминий или медь, достаточной считается глубина рельефа от 0,3 до 0,5 мм. Для работы по твердой стали ее увеличивают до 0,8 или 1,2 мм. Важно учитывать, что слишком глубокая гравировка делает стенки символов тонкими, что может привести к их быстрому выкрашиванию.

При проектировании клейм инженеры закладывают технологический конус у основания каждого знака под углом 60 градусов. Такая геометрия обеспечивает максимальную прочность выступающих частей и позволяет клейму легче выходить из металла после формирования оттиска. Точное соблюдение параметров глубины гарантирует получение четкой маркировки даже при небольшом усилии, что критично для ручного труда.

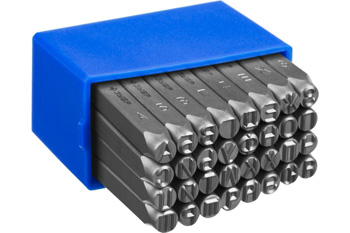

Наборный клейм представляет собой стальную державку (кассету) со специальным пазом, в который устанавливают отдельные вставки с буквами или цифрами. Такая конструкция незаменима, когда маркировочная информация часто меняется, например, при указании серийных номеров или дат выпуска.

При производстве наборных систем особое внимание уделяется точности изготовления хвостовиков вставок и посадочного места в державке. Зазоры должны быть минимальными, чтобы исключить смещение или перекос знаков в момент удара. Вставки фиксируются специальным винтом или прижимной планкой.

Изготовление таких комплектов требует высокой повторяемости размеров всех элементов набора. Использование одного держателя и комплекта пуансонов позволяет существенно сэкономить на инструменте и обеспечивает идеальную ровность строки текста на детали, чего трудно добиться при использовании нескольких одиночных клейм.

Клеймо сварщика - именной инструмент, подтверждающий ответственность специалиста за качество соединения. Согласно регламентам технического надзора оттиск такого клейма должен сохраняться на протяжении всего срока службы конструкции, включая этапы покраски и антикоррозийной обработки.

Для выполнения этого требования при изготовлении клейм сварщиков используют шрифты увеличенной высоты - от 5 до 10 мм. Контур символов выполняется более жирным, а глубина рельефа составляет не менее 1 мм. Это гарантирует, что знак не заплывет краской и будет легко идентифицирован при проведении экспертиз. Обычно такие клейма имеют круглую форму торца для удобства позиционирования в труднодоступных местах металлоконструкций.

Использование качественных сталей типа У10А позволяет ставить четкие метки на околошовной зоне без деформации самого инструмента.

Для обеспечения правильной ориентации символа на поверхности заготовки корпус клейма подвергается специфической механической обработке. Большинство клейм изготавливается из квадратного или прямоугольного прутка, что само по себе помогает мастеру тактильно определять положение знака.

При производстве качественного инструмента на одной из боковых граней корпуса фрезеруется лыска или наносится контрольная насечка, соответствующая низу или верху символа. Это исключает риск нанесения перевернутого оттиска. Торцевая часть вокруг изображения также обтачивается на конус, чтобы уменьшить площадь контакта корпуса с деталью.

Такая форма позволяет лучше видеть место предполагаемого удара. Тщательная обработка всех поверхностей клейма, включая шлифовку боковых граней, повышает эргономику инструмента и снижает вероятность соскальзывания руки при работе в замасленной среде.

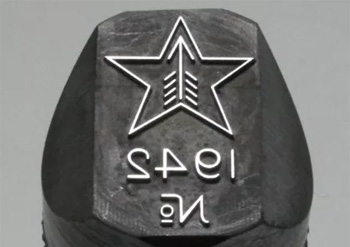

Технология лазерного удаления металла позволяет изготавливать клейма с микроскопическими и очень сложными изображениями, которые невозможно выполнить механической фрезой. Это востребовано при производстве клейм с логотипами компаний, гербами или специальными кодами защиты от подделок.

Лазерный луч обеспечивает точность до 0,01 миллиметра и позволяет формировать рельеф с любым профилем. Особенность метода в возможности обработки уже закаленных заготовок, что исключает температурные деформации готового рисунка.

Лазерное изготовление часто применяется для ювелирных клейм и знаков пробирного надзора. Несмотря на более высокую стоимость процесса, такие клейма обеспечивают исключительную детализацию оттиска на золоте, серебре и платине, что является обязательным требованием для подтверждения подлинности драгоценных изделий.

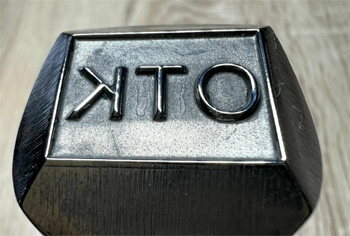

Контроль качества ударных клейм включает обязательную проверку зеркальности изображения и точности профиля букв. На современных предприятиях для этого используют измерительные микроскопы и бесконтактные оптические сканеры. Проверяется не только высота и ширина знака, но и радиус скругления режущих кромок. Малейшая зазубрина на контуре символа при ударе превратится в рваный край оттиска, что недопустимо для продукции высшего качества.

Не менее важно проведение пробного удара на эталонной пластине из стали твердостью 30–35 единиц. Полученный оттиск исследуется на равномерность глубины всех элементов знака. Только после подтверждения полной идентичности оттиска техническому заданию партия клейм признается годной.

Документальное подтверждение замеров гарантирует заказчику, что маркировка на его оборудовании будет соответствовать государственным стандартам читаемости.

Основная техническая причина быстрого износа клейма - несоответствие его твердости твердости маркируемого материала. Если деталь имеет поверхностную закалку, обычное клеймо из углеродистой стали затупится после нескольких ударов. Вторая причина - неправильный угол наклона инструмента в момент удара, что вызывает неравномерную нагрузку на грани символов.

Для восстановления работоспособности затупленных клейм применяется метод сошлифовывания торца до полного удаления поврежденного рельефа с последующим нанесением нового изображения. Однако такая процедура возможна только в случае, если запас высоты корпуса позволяет сохранить градиент закалки.

Рекомендуется использовать специальные защитные держатели, которые гасят часть вибраций и обеспечивают строго перпендикулярное положение клейма, что вдвое продлевает ресурс инструмента по сравнению со свободной ручной установкой.

Верхний торец клейма, принимающий на себя энергию удара молотка, подвергается значительным пластическим деформациям. Со временем на этом участке образуется наклеп в виде наплывов металла: так называемый «гриб». Эти образования опасны тем, что при очередном ударе от них могут отделиться острые чешуйки стали.

При изготовлении клейм для минимизации этого эффекта на ударном конце обязательно снимается широкая фаска. Сама сталь в этой зоне должна сохранять вязкость, чтобы поглощать энергию удара без трещин. Рекомендуется регулярно осматривать инструмент и при появлении первых признаков развальцовки проводить механическую обточку торца.

Использование молотков с мягкими бойками из меди или полимеров позволяет замедлить процесс деформации ударной части, однако это снижает глубину получаемого оттиска на металле заготовки.

Хотя оба вида инструмента предназначены для формирования знаков на металле, условия их работы принципиально различны.

Ударные клейма рассчитаны на динамический, импульсный характер нагрузки, возникающий при ударе молотком. Их конструкция оптимизирована для гашения вибраций.

Стальные пуансоны для маркировочных прессов работают в условиях статического или плавного нарастания давления. При их изготовлении хвостовик выполняется с высокой точностью для жесткой фиксации в патроне станка, что исключает любое боковое смещение.

Пуансоны обычно имеют более высокую твердость по всему телу, так как риск хрупкого разрушения при прессовании значительно ниже, чем при ударе. Точность позиционирования знаков при прессовании в 10 раз выше, чем при ручном клеймении, что позволяет наносить сложные логотипы и мелкие тексты с безупречным качеством.
