Изготовление муфт генератора

Обе детали решают задачу снижения вибраций приводного ремня, но имеют разное внутреннее устройство.

Обычная обгонная муфта (OAP) работает по принципу свободного хода: она позволяет ротору генератора вращаться быстрее ремня при резком снижении оборотов двигателя, исключая проскальзывание и рывки. Обгонно-реверсивная муфта (OAD) дополнена демпфирующей пружиной, которая не только дает свободный ход, но и поглощает микрорывки коленчатого вала в обоих направлениях. Это решение эффективнее защищает подшипники генератора и механизмы натяжения от преждевременного износа.

OAD-муфты чаще встречаются на современных дизельных агрегатах с высокой степенью сжатия и значительными колебаниями угловых скоростей. При замене вышедшего из строя узла важно соблюдать заводские рекомендации, так как установка простой муфты вместо демпферной может не решить проблему посторонних звуков.

Для точной идентификации типа муфты при покупке следует проверять ее номера в официальных каталогах производителей автозапчастей.

Технически такая замена возможна, но она влечет за собой ряд крайне негативных последствий для всей системы привода вспомогательных агрегатов. Жесткий шкив не способен гасить инерцию ротора генератора при изменении оборотов двигателя. Это приводит к возникновению мощных резонансных колебаний ремня, который начинает «прыгать» на шкивах.

В результате в несколько раз сокращается срок службы автоматического натяжителя, разбиваются посадочные места подшипников генератора, а сам ремень может порваться в любой момент. Кроме того, возрастает нагрузка на коленчатый вал и возрастает уровень шума в салоне автомобиля.

Производители внедрили муфту свободного хода именно для защиты дорогостоящих узлов от разрушительных инерционных масс. Чтобы избежать дорогостоящего ремонта всего навесного оборудования двигателя, нужно использовать только оригинальные или качественные аналоги муфт.

Симптомы поломки зависят от характера повреждения внутреннего механизма: заклинивания или потери зацепления. Если муфту заклинило, она превращается в обычный жесткий шкив, что вызывает сильные вибрации ремня на холостом ходу, сопровождающиеся характерным рокотом или писком. При визуальном осмотре можно заметить чрезмерную амплитуду движения натяжного ролика.

В случае «проскальзывания» муфта перестает передавать крутящий момент на ротор, что приводит к отсутствию зарядки аккумулятора и появлению соответствующего индикатора на приборной панели. Часто неисправность сопровождается свистом при запуске двигателя или резком нажатии на педаль акселератора.

Своевременное обнаружение этих признаков позволяет провести замену метиза до того, как он повредит вал генератора. При появлении любого необычного шума со стороны приводного ремня следует проверить состояние муфты легким вращением ротора вручную.

Приводной ремень в современном автомобиле связывает агрегаты с разной инерционностью. Ротор генератора обладает значительной массой и стремится сохранить скорость вращения даже при замедлении коленвала. Без муфты ремень вынужден постоянно преодолевать это сопротивление, что вызывает его микропроскальзывания и сильный нагрев.

Муфта свободного хода позволяет ротору вращаться по инерции, снимая со стержня ремня избыточное напряжение. Это устраняет рывки в системе и предотвращает расслоение структуры корда ремня. Благодаря плавному распределению нагрузок межсервисный интервал замены ремня увеличивается в полтора-два раза.

Использование качественной обгонной муфты - залог тихой работы двигателя и отсутствия эффекта «проскальзывания» в сырую погоду. Для сохранения эластичности ремня необходимо следить за чистотой защитного колпачка муфты, предотвращающего попадание песка в механизм.

Первичную диагностику можно провести самостоятельно при заглушенном двигателе и снятом защитном колпачке детали. Необходимо заблокировать ротор генератора через вентиляционные отверстия корпуса с помощью неметаллического предмета (например, деревянной палочки), а после фиксации ротора попробовать провернуть шкив муфты рукой.

Исправная муфта должна свободно вращаться в одном направлении и жестко блокироваться в другом. Если шкив не двигается ни в одну сторону, механизм заклинен. Если вращается свободно в обоих направлениях - произошел внутренний разрыв сцепления. Также стоит обратить внимание на наличие ржавой пыли вокруг муфты, что свидетельствует о разрушении внутренних сальников и вымывании смазки.

Тщательная проверка на отсутствие люфтов и посторонних щелчков при вращении гарантирует правильность постановки диагноза. Для окончательного вердикта следует использовать специализированный диагностический стенд в условиях профессионального автосервиса.

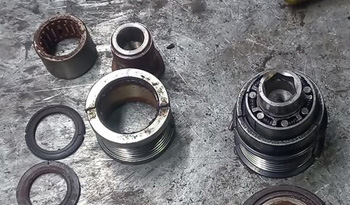

Изготовление муфт генератора - высокотехнологичный процесс, требующий прецизионной точности обработки металлов. Корпус и внутренняя обойма производятся методом холодной ковки или точения из высокоуглеродистых подшипниковых сталей. Рабочие дорожки роликов проходят процедуру индукционной закалки для достижения твердости свыше 60 HRC. Ролики изготавливаются из износостойкой стали с зеркальной полировкой поверхности.

В демпферных моделях (OAD) используют пружины из специальной хром-кремнистой стали, способной выдерживать миллионы циклов сжатия. Особое внимание уделяется герметичности: применяются двухкромочные уплотнения, удерживающие синтетическую смазку внутри узла на протяжении всего срока службы.

Тщательный подбор материалов обеспечивает работоспособность муфты в диапазоне температур от -40 до +150 градусов.

Дизельные моторы отличаются высокой степенью сжатия и значительной неравномерностью вращения коленчатого вала, особенно на низких оборотах. Каждый такт сжатия в цилиндре вызывает кратковременное замедление, а такт расширения - резкое ускорение системы.

Эти микрорывки передаются на приводной ремень, создавая колоссальные инерционные нагрузки. Генератор, будучи самым массивным навесным агрегатом, без муфты стал бы причиной постоянного проскальзывания и быстрого разрушения ремня.

У бензиновых двигателей процесс сгорания проходит мягче, но и они всё чаще оснащаются муфтами для повышения комфорта и снижения расхода топлива. Изготовление усиленных муфт для дизелей подразумевает использование более мощных внутренних пружин и роликов увеличенного диаметра.

При обслуживании дизельного автомобиля состояние муфты генератора проверяют каждые 60 тысяч километров для предотвращения внезапных поломок трансмиссии.

Пластиковая крышка (пыльник), закрывающая торец муфты, выполняет важную функцию защиты внутреннего игольчатого подшипника. В процессе эксплуатации под капот попадает дорожная пыль, брызги реагентов и вода.

Без колпачка эти загрязнения быстро проникают через уплотнения внутрь механизма муфты, превращая смазку в абразивную пасту. Это ведет к стремительному износу роликов и заклиниванию всего узла. Кроме того, колпачок защищает резьбовое соединение вала от коррозии, что облегчает последующий демонтаж детали.

При изготовлении муфт производители всегда комплектуют их новыми крышками. Если в процессе осмотра вы обнаружили отсутствие или повреждение колпачка, его необходимо немедленно заменить для сохранения ресурса дорогостоящего изделия.

Крышку всегда нужно устанавливать до щелчка, так как её правильное положение гарантирует герметичность внутреннего пространства обгонного механизма.

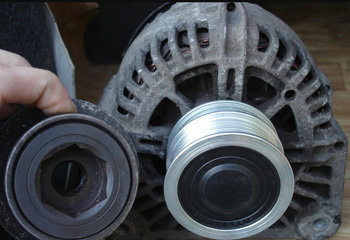

Муфта крепится непосредственно на резьбовой конец вала ротора генератора. В отличие от простых шкивов, фиксируемых гайкой, ее корпус сам имеет внутреннюю резьбу.

Процесс монтажа требует высокой точности: малейший перекос при наживлении приведет к повреждению витков и необходимости замены всего ротора. Для затягивания муфты используется специальный инструмент, вставляемый во внутренний шлицевой профиль детали (обычно типа Spline или Torx).

Направление резьбы выбирается таким образом, чтобы в процессе работы под нагрузкой муфта стремилась к самозатягиванию. Это исключает риск её самопроизвольного отвинчивания даже при резких изменениях скорости вращения.

При производстве муфт на ЧПУ-станках контролируется перпендикулярность торца оси резьбы для обеспечения идеальной центровки.

При установке новой детали необходимо использовать рекомендованный заводом момент затяжки, чтобы не допустить деформации внутренних подшипников муфты.

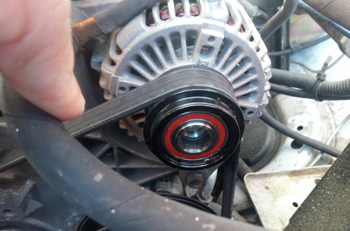

Неисправная муфта - основная причина преждевременного выхода из строя автоматического натяжителя приводного ремня. Если она заклинена, все инерционные удары ротора генератора гасятся пружиной натяжителя. Это заставляет рычаг ролика постоянно совершать колебательные движения с большой амплитудой, что ведет к быстрому износу его втулок и демпфирующих элементов. В результате ролик перекашивается, и ремень начинает сползать со шкивов.

На профессиональном производстве при диагностике натяжителей всегда рекомендуют проверять и обгонную муфту, так как эти детали работают в тесной связке. Замена только натяжного ролика при неисправной муфте даст лишь временный эффект, и шум появится снова через несколько тысяч километров.

При проведении планового обслуживания отслеживают плавность хода рычага натяжителя: его «дрожание» на холостом ходу является верным признаком неисправности муфты.

Конструкция современных обгонных муфт полностью герметична. Внутреннюю полость заполняют высококачественной синтетической смазкой еще на этапе заводской сборки. Попытки вскрыть уплотнения и добавить смазку вручную обычно приводят к повреждению сальников и последующему быстрому выходу узла из строя из-за попадания грязи.

Если муфта начала скрипеть или заедать, это однозначно свидетельствует о выработке ресурса или о разрушении внутренних деталей. Смазка в этом случае не поможет.

Профессиональное изготовление муфт подразумевает использование специальных видов масел, сохраняющих вязкость при экстремально высоких оборотах. Проникновение внутрь обычного моторного масла или WD-40 растворяет заводскую смазку и ускоряет коррозию роликов.

При обнаружении следов вытекания смазки из-под колпачка муфту следует заменить новой для обеспечения надежности электросистемы.

Срок службы обгонной муфты - в среднем от 80 до 120 тысяч километров пробега, что сопоставимо с двумя интервалами замены приводного ремня. На ресурс влияют условия эксплуатации: городские пробки и частые запуски двигателя сокращают жизнь механизма.

Технологи рекомендуют проводить обязательную проверку состояния муфты при каждой замене ремня ГРМ или вспомогательного оборудования. Игнорирование плановой замены может привести к внезапному заклиниванию, которое спровоцирует обрыв ремня и возможные сопутствующие повреждения, вплоть до поломки насоса ГУР или компрессора кондиционера.

При производстве муфт закладывается определенный запас износостойкости, но после 100 тысяч километров риск усталостного разрушения пружин и роликов возрастает.
