Изготовление пружин изгиба

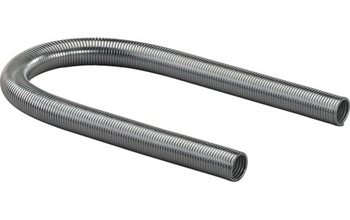

Для производства пружин изгиба критически важно использование сталей с высоким пределом упругости и минимальной склонностью к релаксации напряжений. В отечественной практике наиболее востребована сталь 60С2А, содержащая кремний. Этот элемент способствует сохранению формы детали при многократных циклax деформации.

Для более ответственных узлов, работающих в условиях переменных температур или повышенных нагрузок, применяют хромованадиевую сталь 51ХФА. Благодаря мелкозернистой структуре она обладает исключительной вязкостью и сопротивляемостью образованию микротрещин. При изготовлении плоских пружин изгиба также часто используют сталь 65Г, которая отличается доступной стоимостью и хорошей закаливаемостью.

Выбор конкретного сплава на этапе проектирования определяет не только жесткость изделия, но и его долговечность, измеряемую миллионами циклов срабатывания без потери первоначального усилия.

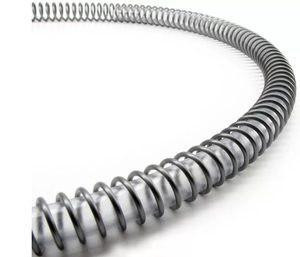

Применение стальной ленты при изготовлении пружин изгиба позволяет существенно оптимизировать распределение внутренних напряжений в металле. Плоское сечение обеспечивает большую площадь контакта и равномерное распределение нагрузки по ширине детали, что недостижимо при использовании круглой проволоки. Это позволяет создавать более компактные механизмы с высоким крутящим или удерживающим моментом.

Пластинчатые пружины из ленты обладают высокой поперечной жесткостью, что исключает их перекос или боковое смещение в процессе работы. Кроме того, ленточный прокат удобнее подвергать высокоточной штамповке для придания сложной геометрической формы.

При производстве таких изделий мастера учитывают направление проката ленты, так как механические свойства стали вдоль и поперек волокон могут различаться, что напрямую влияет на стабильность характеристик пружины в собранном узле.

Дробеструйная обработка - обязательный этап повышения ресурса пружин изгиба, работающих в условиях высоких динамических нагрузок. Процесс заключается в обстреле поверхности металла потоком стальной дроби под высоким давлением.

Удары дроби создают в поверхностном слое стали полезные напряжения сжатия и упрочняют кристаллическую решетку. Это технически необходимо, так как при изгибе одна сторона пружины всегда испытывает максимальное растяжение, что провоцирует рост усталостных трещин. Упрочненный слой блокирует развитие дефектов, увеличивая срок службы детали в три и даже в пять раз.

При изготовлении многолистовых рессор дробеструйная обработка также помогает удалить окалину после закалки, обеспечивая идеальную чистоту поверхности. Это снижает трение между листами и предотвращает развитие очагов коррозии в межлистовом пространстве, гарантируя надежность всей системы подрессоривания.

Обезуглероживание - процесс выгорания углерода из поверхностного слоя стали при нагреве в печи. Для пружин изгиба это явление представляет серьезную техническую опасность.

Потеря углерода ведет к резкому снижению твердости и предела упругости именно в той зоне металла, где возникают наибольшие рабочие напряжения. В результате пружина быстро теряет жесткость, «садится» или лопается при незначительной деформации.

При изготовлении качественных пружин мастера используют печи с защитной атмосферой или специальные соляные ванны, исключающие контакт металла с кислородом. Толщина обезуглероженного слоя не должна превышать нескольких сотых долей миллиметра. Контроль данного параметра осуществляется в лабораторных условиях путем измерения микротвердости и анализа микроструктуры.

Строгое соблюдение технологии термической обработки гарантирует, что поверхностный слой пружины останется таким же прочным, как и сердцевина.

При проектировании пружин изгиба радиус закругления в местах гиба становится одним из ключевых параметров безопасности. Согласно техническим нормам минимальный радиус гиба не должен быть меньше двух или трех толщин материала ленты или проволоки. Использование слишком острых углов приводит к возникновению запредельных концентраций напряжений и микроскопическим разрывам волокон металла на внешней стороне сгиба. Это создает очаг будущего разрушения детали.

При изготовлении изделий на гибочных станках специалисты учитывают пластичность выбранной марки стали и степень её предварительной нагартовки. Соблюдение оптимальных радиусов позволяет избежать хрупкого излома в процессе эксплуатации и обеспечивает равномерное распределение деформации по всему телу пружины.

Использование специальных оправок при производстве гарантирует идентичность геометрии всех деталей в партии, что важно для стабильной работы серийных механизмов.

В многолистовых пружинах, таких как автомобильные рессоры, листы контактируют друг с другом по всей плоскости. При изгибе возникает межлистовое трение, которое выполняет роль естественного демпфера, гася колебания. Однако чрезмерное сухое трение ведет к ускоренному износу металла, появлению скрипа и снижению плавности хода.

Для решения проблемы при производстве и сборке между листами закладывается специализированная графитная смазка или устанавливаются антифрикционные прокладки из полимеров. Также края листов подвергаются проковке или шлифовке для уменьшения удельного давления на соседние пластины. Правильная обработка кромок предотвращает появление задиров и концентраторов напряжений.

Грамотный подход к минимизации паразитного трения позволяет увеличить ресурс рессорного узла до 10 и более лет эксплуатации в тяжелых дорожных условиях без потери энергоемкости подвески.

В точных приборах и электрических аппаратах пружины изгиба выполняют функции контактов, фиксаторов и чувствительных элементов датчиков. К их изготовлению предъявляются требования не только по упругости, но и по электропроводности.

Часто такие детали производят из бериллиевой или фосфористой бронзы, которые обладают отличными пружинными свойствами и высокой коррозионной стойкостью. Бронзовые пружины изгиба способны сохранять стабильное усилие прижатия в течение 15 или 20 лет работы. Для улучшения контакта на поверхность может наноситься гальваническое покрытие серебром или никелем.

При производстве микроскопических пружин из ленты толщиной менее 0,5 миллиметра используется прецизионная вырубка и последующая термообработка в вакууме. Это исключает деформацию тонких элементов и гарантирует безупречную точность срабатывания электрических реле и выключателей в любых климатических зонах.

Расчет характеристик пружины изгиба базируется на формулах сопротивления материалов для балок равного сопротивления. Ключевые факторы - модуль упругости материала, момент инерции сечения и длина активного плеча.

Усилие пружины прямо пропорционально кубу толщины ленты и ширине детали, и обратно пропорционально кубу длины. Даже небольшое отклонение в толщине материала на 0,05 мм может изменить жесткость изделия на 10 или 15%.

При проектировании инженеры моделируют поведение пружины под нагрузкой, чтобы исключить возникновение пластических деформаций при максимальном рабочем ходе. Важно учитывать, что пружина изгиба должна работать в пределах зоны упругости стали, не достигая порога текучести.

Правильный расчет позволяет добиться линейной или прогрессивной характеристики усилия, что критично для весоизмерительных приборов и сложных механических приводов.

Для эксплуатации в условиях высокой влажности, воздействия кислот или солей пружины изгиба изготавливают из нержавеющих сталей марок 12Х18Н10Т или 40Х13. Эти сплавы обеспечивают защиту от химической коррозии без использования дополнительных покрытий. Однако нержавеющая сталь требует особых режимов термической обработки для достижения требуемой твердости и упругости.

В ряде случаев для экстремальных условий применяют никелевые или титановые сплавы, которые не теряют свойств при температурах до +400 или +500 градусов. При изготовлении таких изделий особое внимание уделяется чистоте обработки кромок, так как коррозия часто начинается с микроскопических дефектов после рубки ленты.

Пассивация и электрохимическое полирование поверхности позволяют создать на металле плотную защитную пленку, гарантирующую надежную работу пружины в химических дозаторах и морском оборудовании.

После завершения операций холодной гибки в металле пружины изгиба накапливаются значительные внутренние напряжения. Без их снятия деталь может самопроизвольно изменить свою геометрию или треснуть в процессе хранения.

Термическая фиксация или низкотемпературный отпуск проводится при температуре от +250 до +350 градусов в течение нескольких часов. Этот процесс стабилизирует кристаллическую решетку стали и окончательно закрепляет заданную форму. Пружины, прошедшие такую обработку, отличаются высокой стабильностью силовых параметров и не «садятся» при первом же рабочем цикле.

При производстве ответственных изделий контроль температуры в печи осуществляется с точностью до +5 градусов, так как перегрев может привести к снижению твердости. Правильно проведенный отпуск повышает предел выносливости металла на 20%, что существенно отражается на надежности всего механизма.

Способ фиксации пружины изгиба напрямую влияет на распределение напряжений и срок службы узла. Самым опасным считается жесткое защемление в зоне действия максимального изгибающего момента. В таких местах при изготовлении часто предусматривают дополнительные накладки или увеличивают радиус перехода.

Крепежные отверстия в пластинчатых пружинах являются мощными концентраторами напряжений, поэтому их края обязательно должны быть зенкованы и отполированы. В некоторых конструкциях вместо отверстий используют специальные прижимные планки или пазы, что позволяет избежать ослабления сечения металла.

При сборке важно исключить перекос опорных поверхностей, так как неравномерный зажим вызовет крутильные напряжения, на которые пружина изгиба не рассчитана. Качественное проектирование узла крепления позволяет реализовать весь потенциал упругости материала без риска внезапного хрупкого разрушения.
