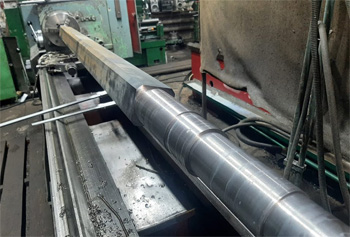

Изготовление приводных валов

Выбор материала для приводного вала базируется на его способности выдерживать пиковые крутящие моменты без пластической деформации. В производстве наиболее востребованы легированные конструкционные стали марок 40Х, 40ХН и 30ХГСА. Эти сплавы обладают высокой усталостной прочностью и вязкостью, что предотвращает внезапный разрыв вала при резких нагрузках.

Для валов тяжелой спецтехники и гоночных автомобилей применяются стали типа 40ХН2МА, которые сохраняют свои свойства при экстремальных механических воздействиях. Применение качественного металлопроката позволяет уменьшить диаметр вала без потери его надежности, что снижает неподрессоренные массы в транспортных средствах.

Тщательный подбор химического состава стали на этапе проектирования позволяет инженерам гарантировать бесперебойную передачу энергии от двигателя к исполнительным органам даже в условиях постоянного перегруза.

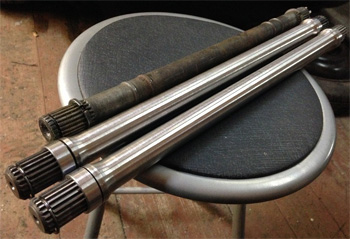

Нарезание шлицев на концах приводного вала требует прецизионной точности, так как это место сопряжения с шарниром равных угловых скоростей (ШРУС). Чаще всего используют эвольвентные шлицы, которые обеспечивают максимальную площадь контакта и равномерное распределение нагрузки по всем зубьям.

Процесс изготовления включает фрезерование профиля на зубофрезерных станках с последующей термической обработкой. Малейшее отклонение в шаге или форме шлица приведет к появлению люфта, который быстро разобьет посадочное место и вызовет вибрацию. Финальная стадия включает шлифовку или прикатку шлицев для достижения зеркальной чистоты поверхности.

Использование станков с ЧПУ гарантирует идеальную соосность шлицевого участка относительно основной оси вала. При заказе важно точно указывать количество зубьев и наружный диаметр, чтобы обеспечить полную совместимость с оригинальными комплектующими шарнира.

Закалка токами высокой частоты (ТВЧ) - обязательный этап производства приводных валов для повышения их поверхностной твердости. Технология позволяет нагреть и упрочнить только наружный слой металла на глубину 2–4 мм, сохраняя сердцевину детали эластичной и способной работать на скручивание. Это защищает вал от хрупкого излома, который неизбежен при полной сквозной закалке.

Твердый поверхностный слой эффективно противостоит абразивному износу в местах контакта с подшипниками и сальниками. Важно контролировать переходную зону между закаленным слоем и сырым металлом, чтобы избежать внутренних напряжений. Правильно проведенная термообработка увеличивает срок службы изделия в несколько раз, предотвращая преждевременное появление микротрещин.

Проверка твердости на каждом изготовленном валу позволяет подтвердить его соответствие проектным нормам износостойкости.

Длинные приводные валы, применяемые в промышленном оборудовании или грузовом транспорте, склонны к возникновению резонансных колебаний при достижении определенных оборотов. Для нейтрализации этого эффекта в процессе производства применяется динамическая балансировка на специальных стендах. Мастер раскручивает вал до рабочих скоростей и с помощью датчиков выявляет точки дисбаланса.

Корректировка веса производится путем приварки балансировочных грузов или удаления излишков металла в строго отведенных зонах. Также важную роль играет прямолинейность заготовки: отклонение оси не должно превышать сотых долей миллиметра на метр длины. В ряде случаев внутри полого вала устанавливаются демпфирующие вставки, поглощающие звуковые и механические волны.

Качественная балансировка полностью устраняет гул в трансмиссии и защищает подшипники агрегатов от преждевременного разрушения центробежными силами.

Восстановление геометрии вала по разрушенному образцу вполне возможно, это стандартная процедура для обратного (реверс-) инжиниринга. Сначала специалисты состыковывают фрагменты для снятия общих габаритных размеров и межосевых расстояний. С помощью спектрального анализа определяется марка стали оригинала, а твердомер показывает глубину заводской закалки. Затем инженер-конструктор создает 3D-модель, устраняя погрешности, возникшие в момент поломки.

При проектировании дубликата часто вносятся правки для усиления зоны излома, если разрушение было вызвано конструктивным дефектом. Наличие современного станочного парка позволяет воссоздать сложный вал с сохранением всех посадочных мест под подшипники и стопорные кольца.

Изготовление по образцу избавляет от необходимости долгого ожидания запчастей для редкой или импортной техники, обеспечивая полную функциональную идентичность новой детали и её безупречную интеграцию в механизм.

Изготовление приводных валов из нержавеющих сталей (например, марки 40Х13 или AISI 420) востребовано в пищевой, химической промышленности и судостроении. Такие детали не требуют дополнительного защитного покрытия, так как сам материал обладает высокой стойкостью к агрессивным средам и влажности.

Нержавеющие валы не подвержены коррозии под уплотнениями, что исключает риск утечки масла или попадания грязи внутрь редуктора из-за поврежденной ржавчиной поверхности. Процесс мехобработки таких сплавов требует использования специализированного инструмента из-за их высокой вязкости. При этом нержавеющая сталь отлично поддается термическому упрочнению, позволяя достичь необходимой твердости рабочих шеек.

Выбор нержавейки гарантирует гигиеническую чистоту оборудования и значительно сокращает расходы на техническое обслуживание, так как деталь сохраняет гладкость поверхности на протяжении всего срока службы.

Сохранность смазочного материала внутри трансмиссии напрямую зависит от качества обработки поверхности вала под манжетное уплотнение. При производстве приводных валов эти зоны подвергаются финишному шлифованию до шероховатости Ra 0,4–0,2. Малейшие продольные или спиралевидные риски от резца могут работать как шнек, перекачивая масло наружу из корпуса.

Для ответственных узлов применяется метод суперфиниширования, который создает идеально гладкую поверхность без направленных следов обработки. Дополнительно может проводиться полировка абразивными лентами. Важно, чтобы твердость металла под сальником была достаточной для предотвращения образования выработки (канавки) от трения резины.

Тщательная проверка чистоты поверхности профилометром исключает риск появления подтеков в процессе эксплуатации, обеспечивая надежную работу гидравлических и механических систем привода.

В ряде конструкций приводных валов, особенно для внедорожной и сельскохозяйственной техники, на шлицевые соединения наносят специальный полимерный слой (например, Rilsan). Покрытие выполняет роль твердой смазки и антифрикционного барьера.

Полимер снижает коэффициент трения в телескопическом соединении вала, позволяя ему легко изменять длину при работе подвески под нагрузкой. Это предотвращает «закусывание» шлицов и снижает осевые нагрузки на подшипники коробки передач. Кроме того, полимерный слой защищает металл от коррозии и существенно уменьшает уровень шума и вибраций в трансмиссии.

Использование такой технологии в производстве позволяет увеличить межремонтный интервал узла в несколько раз. Наличие полимерной защиты на шлицах - признак высокотехнологичного изделия, рассчитанного на эксплуатацию в тяжелых условиях запыленности и влаги.

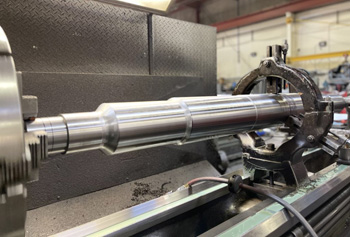

Галтели - радиусные переходы между ступенями вала разных диаметров. Они служат для снижения концентрации напряжений, которые неизбежно возникают в местах резкого изменения сечения. При изготовлении приводных валов по чертежам мастера строго соблюдают заданный радиус скругления, так как острые углы в этих зонах становятся очагами зарождения усталостных трещин. Поверхность галтелей должна быть тщательно обработана и не иметь следов режущего инструмента.

Профессиональные технологи применяют метод обкатки галтелей стальными роликами, что создает в поверхностном слое металла полезные напряжения сжатия. Это повышает сопротивляемость вала на излом при циклических нагрузках.

Правильное оформление переходов между шейками гарантирует, что деталь не лопнет при внезапном рывке или длительной работе под нагрузкой, и обеспечивает безопасность эксплуатации транспортного средства.

Применение полых валов позволяет существенно снизить инерционность привода и общую массу машины. Но производство таких деталей требует глубокого сверления с обеспечением высокой точности соосности внутреннего и наружного диаметров. Любая разностенность (эксцентриситет) приведет к тому, что вал будет невозможно сбалансировать, и он будет вибрировать даже на средних оборотах.

Стенки полого вала должны иметь одинаковую толщину по всей длине с точностью до десятых долей миллиметра. После сверления внутреннюю полость часто подвергают расточке или хонингованию для удаления концентраторов напряжений. Тщательный расчет толщины стенки позволяет сохранить жесткость на кручение при значительном выигрыше в весе.

Такие валы востребованы в авиастроении и станкостроении, где минимизация масс вращающихся частей напрямую влияет на динамику и КПД системы.

После завершения всех этапов механической обработки и закалки приводные валы могут проходить финишные процедуры для улучшения свойств. К ним относится фосфатирование или оксидирование - химическое создание защитной пленки, предотвращающей коррозию и улучшающей удержание масла.

Для деталей, работающих в открытых механизмах, часто применяется гальваническое цинкование или хромирование. Хромирование не только защищает от ржавчины, но и придает поверхности экстремальную твердость, что полезно для зон трения. На финальной стадии на вал могут устанавливаться балансировочные грузы, защитные пыльники и стопорные элементы.

Маркировка каждой детали ударным или лазерным способом позволяет отслеживать её происхождение и дату выпуска. Полный комплекс финишных работ превращает стальную заготовку в надежный узел, полностью готовый к монтажу и долговечной работе.

Цена производства вала на заказ складывается из сложности геометрии, марки металла и объема необходимых испытаний. Наличие шлицевых соединений и необходимость высокоточного шлифования шеек существенно повышают трудоемкость процесса. Термическая обработка (ТВЧ или цементация) также вносится в смету как энергозатратная и ответственная операция.

При изготовлении вала по образцу в стоимость включают услуги конструктора по оцифровке и разработке чертежей. Серийность заказа играет в пользу клиента: при выпуске партии от десяти штук затраты на наладку станков с ЧПУ распределяются на все изделия, снижая цену за единицу. Срочность исполнения и требования к индивидуальной упаковке для предотвращения коррозии при транспортировке также могут влиять на финальный расчет.

Обращение напрямую к производителю позволяет получить прозрачное ценообразование без переплат посредникам.
