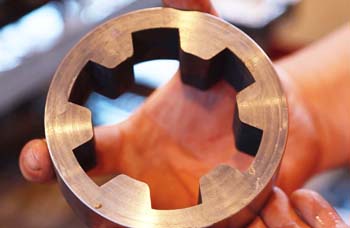

Изготовление шлицевых втулок

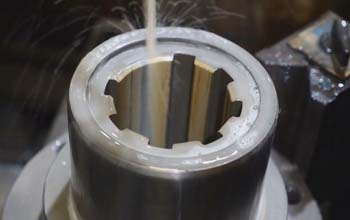

Протягивание (прошивка) считается наиболее производительным и точным методом получения внутренних шлицов в серийном производстве. Инструмент - протяжка - представляет собой длинный стержень с множеством режущих зубьев, которые за один проход полностью формируют готовый профиль. Это обеспечивает идеальную повторяемость размеров и высокую чистоту поверхности.

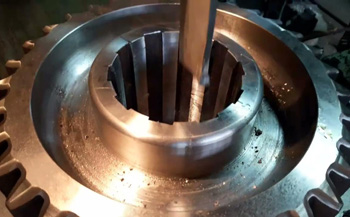

Долбление на зубодолбежных станках выполняется возвратно-поступательными движениями резца и требует значительно больше времени. При этом оно незаменимо для изготовления шлицов в «глухих» отверстиях, где инструмент не может пройти насквозь.

Для массового выпуска стандартных сквозных втулок протягивание является экономически более выгодным, так как снижает себестоимость единицы изделия при гарантированном качестве. При проектировании втулки нужно учитывать наличие свободного выхода для протяжного инструмента с обеих сторон детали.

Эвольвентные шлицы, профиль которых имеет скругленную форму, обладают повышенной прочностью на излом благодаря отсутствию острых углов у основания зуба. Такое соединение характеризуется способностью к самоцентрированию под нагрузкой: втулка автоматически занимает оптимальное положение относительно вала, что обеспечивает равномерное распределение крутящего момента между всеми зубьями. Это позволяет передавать значительно большие усилия по сравнению с прямобочными аналогами при тех же габаритах узла.

Эвольвентный профиль обеспечивает более плавную работу механизма и снижает уровень шума в трансмиссиях. На производстве такие втулки обрабатывают на ЧПУ-оборудовании с использованием специальной оснастки, что гарантирует прецизионную точность зацепления. Применение эвольвентных соединений в высокооборотистых агрегатах минимизирует вибрации и продлевает ресурс подшипников.

Метод центрирования определяет, по каким поверхностям будет обеспечена соосность вала и втулки. Центрирование по боковым сторонам зубьев (s) наиболее надежно для передач с реверсивным движением и ударными нагрузками, так как обеспечивает плотный контакт всех граней. Центрирование по наружному диаметру (D) чаще применяется в общем машиностроении, так как позволяет добиться высокой точности за счет шлифовки наружной поверхности зубьев вала.

Если втулка имеет высокую твердость и её отверстие сложно калибровать, выбирают центрирование по внутреннему диаметру (d). Выбор способа базирования напрямую влияет на назначение допусков при изготовлении обеих деталей. Перед заказом стоит уточнить тип центрирования в техническом задании, чтобы обеспечить легкую собираемость узла без лишних люфтов.

Электроэрозионная обработка (EDM) позволяет «вырезать» шлицевой профиль в заготовке любой твердости с помощью электрических разрядов. Этот метод незаменим, когда втулка изготовлена из закаленной инструментальной стали или труднообрабатываемых сплавов, которые невозможно нарезать фрезой или протяжкой.

EDM обеспечивает микронную точность и позволяет получать профили сложной нестандартной формы без механического давления на стенки заготовки. Это исключает риск деформации тонкостенных втулок в процессе обработки. Несмотря на невысокую скорость процесса, электроэрозия экономически оправдана для производства уникальных запчастей и опытных образцов.

Данный способ - лучшее решение для восстановления работоспособности механизмов, где требуется изготовление ответственной втулки взамен изношенной с полным сохранением исходной твердости металла.

Сталь 12ХН3А относится к категории высококачественных хромоникелевых сплавов, предназначенных для цементации. Изготовление втулок из этой марки позволяет получить деталь с чрезвычайно твердыми рабочими поверхностями шлицов при сохранении пластичной и вязкой сердцевины. Такой баланс свойств необходим для узлов, работающих в условиях сильных вибраций и динамических толчков.

После химико-термической обработки втулка приобретает высокую усталостную прочность, что предотвращает выкрашивание зубьев. Добавление никеля повышает прокаливаемость и коррозионную стойкость материала. Тщательное соблюдение режимов закалки и отпуска превращает стальную заготовку в надежный элемент привода, способный выдерживать пиковые нагрузки.

Для ответственных редукторов использование цементуемых сталей становится обязательным условием обеспечения гарантированного срока службы агрегата.

Треугольный профиль шлицев применяется в соединениях, где не требуется передача огромных крутящих моментов, но важна высокая точность позиционирования. Благодаря большому количеству мелких зубьев такое соединение позволяет фиксировать втулку на валу с минимальным угловым шагом. Это востребовано в приборостроении, системах управления и бытовой технике.

Треугольные шлицы проще в изготовлении на универсальном фрезерном оборудовании. При этом они чувствительны к осевым смещениям и требуют жесткой фиксации. Втулки с треугольным профилем часто изготавливаются из цветных металлов или легких сплавов.

При проектировании таких узлов важно избегать перегрузок, так как небольшая высота зуба делает зацепление уязвимым к смятию. Треугольные шлицы лучше использовать в случаях, когда необходимо обеспечить тонкую настройку положения исполнительного органа на валу.

Бронзовые шлицевые втулки совмещают функции передаточного звена и подшипника скольжения. Такие детали применяют в механизмах, где предусмотрено осевое перемещение вала внутри втулки под нагрузкой. Бронза (например, марки БрАЖ) обладает отличными антифрикционными свойствами, что предотвращает «закусывание» и задир стальных шлицев вала.

Нарезке шлицев в бронзе требует использования острозаточенного инструмента и специфических режимов резания из-за вязкости материала. Важно контролировать чистоту обработки боковых поверхностей пазов для минимизации трения.

Бронзовые втулки также отличаются высокой коррозионной стойкостью, что ценно для судового и химического оборудования. При сборке таких узлов рекомендуется использовать специализированные смазки, совместимые с медными сплавами, для обеспечения максимальной плавности хода соединения.

Закалка и последующий отпуск - обязательные этапы производства стальных втулок, но они могут вызвать термические деформации («поводки») металла. Внутреннее отверстие после нагрева может изменить диаметр или приобрести овальность. Чтобы сохранить проектную точность, технологи закладывают припуски под финишную обработку.

После закалки ответственные втулки проходят стадию калибровки или шлифовки внутреннего профиля. Современные методы азотирования позволяют упрочнить поверхность при более низких температурах, что сводит деформации к минимуму. Это позволяет получать точные шлицы без необходимости трудоемкой финишной доводки.

Следует уточнять у производителя вид планируемой термообработки, чтобы правильно рассчитать допуски на сопрягаемые детали еще на этапе создания чертежей.

Шлифование рабочих поверхностей шлицев во втулке - операция, направленная на достижение минимальной шероховатости и идеальной формы зуба. Наличие микронеровностей после фрезеровки создает зоны повышенного трения и локального нагрева. Шлифовка до значений Ra 0.8–0.4 позволяет добиться равномерного прилегания всех шлицев к валу одновременно. Это исключает концентрацию нагрузки на одном зубе, что часто становится причиной поломок.

Для внутренних шлицов применяют специализированные шлифовальные головки или метод притирки с абразивными пастами. Качественная финишная отделка существенно снижает износ зацепления и предотвращает образование металлической стружки в смазке редуктора. Инвестиции в чистовую отделку шлицев окупаются за счет значительного снижения уровня шума и вибрации при работе оборудования на высоких оборотах.

К наиболее распространенным производственным дефектам относятся увод оси отверстия, дробление поверхности (волнистость) и отклонение шага зубьев.

Увод оси возникает при неправильной центровке заготовки или износе направляющих станка, что делает невозможной соосную установку втулки на вал. Дробление свидетельствует о недостаточной жесткости закрепления инструмента или неправильном подборе скорости резания. Ошибки в шаге шлицев приводят к тому, что в работе участвует только часть зубьев, вызывая их ускоренный износ и риск срезания под нагрузкой.

Тщательный контроль первого изделия в партии с помощью прецизионных калибров позволяет вовремя обнаружить и устранить причину брака. Для гарантированной надежности соединения профессиональный поставщик проводит проверку «комплексным проходным калибром», который имитирует идеальный вал.

Переход от использования шпонок к шлицевым втулкам позволяет радикально повысить нагрузочную способность и надежность механизма. Шпонка передает момент в одной точке, создавая опасную концентрацию напряжений в валу, тогда как шлицы распределяют усилие по всей окружности. Это позволяет уменьшить диаметр вала при сохранении той же прочности узла.

Шлицевые втулки обеспечивают более точное центрирование деталей и исключают перекосы, характерные для шпоночных посадок. Кроме того, шлицевое соединение гораздо долговечнее в условиях частых пусков, остановок и смены направления вращения. Изготовление шлицевой втулки технологически сложнее, но её применение оправдано во всех ответственных узлах современной техники.

Модернизация старого оборудования путем установки шлицевых пар - эффективный способом повышения его производительности и снижения затрат на ремонт.

Для правильной работы механизма внутренние шлицы должны быть строго соосны наружной поверхности втулки, которая обычно запрессовывается в корпус агрегата. Проверка этого параметра проводится на специальных оправках в центрах токарного или шлифовального станка. Мастер устанавливает втулку на эталонный шлицевой вал и измеряет биение наружного диаметра индикатором часового типа. Допустимое отклонение обычно составляет сотые доли миллиметра.

Наличие биения свыше нормы приведет к перекосу зубчатых зацеплений и быстрому выходу из строя подшипников. При производстве деталей на ЧПУ высокая соосность достигается за счет обработки наружных и внутренних поверхностей за один установ. Тщательный контроль взаимного расположения поверхностей гарантирует плавность вращения и отсутствие паразитных нагрузок в собранном узле.

Цена производства шлицевой втулки складывается из сложности профиля, типа металла и объема необходимых доводочных операций. Нарезание эвольвентных шлицов стоит дороже прямобочных из-за более сложного инструмента и настройки. Использование легированных сталей с последующей цементацией и шлифовкой также повышает итоговую смету.

Существенным фактором остается серийность: при изготовлении одной штучной детали затраты на проектирование и подбор протяжки или программирование электроэрозионного станка полностью ложатся на это изделие. При оптовых заказах стоимость единицы продукции значительно снижается. Наличие сопутствующих услуг, таких как разработка чертежей по изношенному образцу или восстановление вала в комплекте, также влияет на общую стоимость проекта.

Прямое обращение к заводу-изготовителю с собственным инструментальным цехом позволяет получить оптимальную цену за счет исключения посредников.
