Изготовление штифтов

Выбор между этими двумя формами зависит от частоты разборки узла и требований к точности позиционирования.

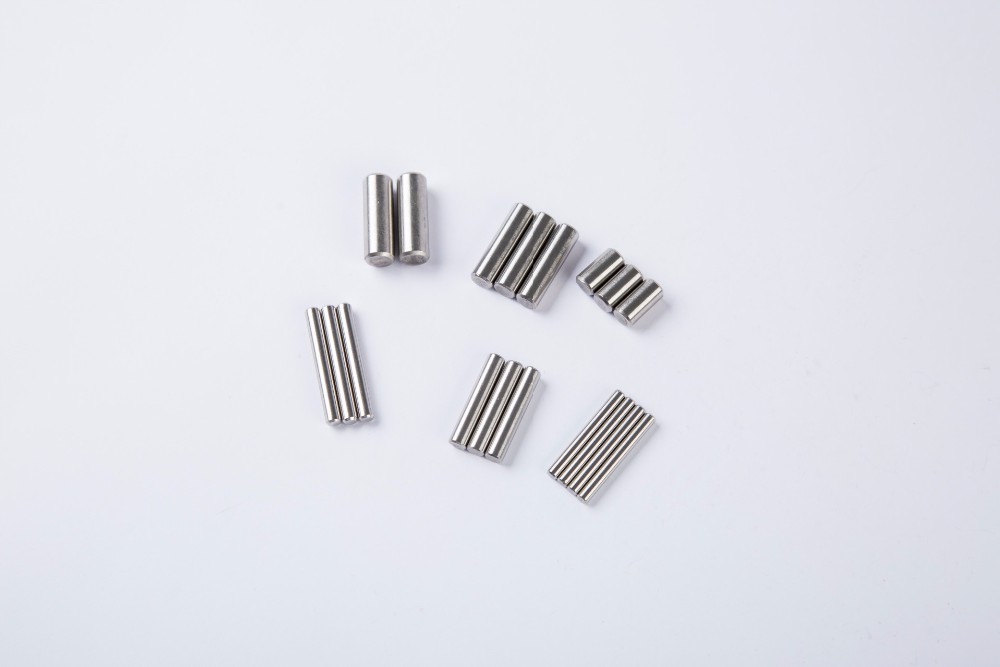

Цилиндрические штифты (ГОСТ 3128-70) обеспечивают высокую точность фиксации деталей относительно друг друга, но требуют очень точной подготовки отверстий. При многократной разборке посадочное место может разбиваться, что ведет к потере точности.

Конические штифты (ГОСТ 3129-70) имеют стандартную конусность 1:50. Они позволяют компенсировать износ отверстия: при каждой новой сборке штифт просто заходит чуть глубже, обеспечивая безлюфтовое соединение. Конические модели легче демонтировать, так как после первого сдвига сопротивление трения мгновенно падает.

При проектировании механизмов, требующих периодической калибровки или замены деталей, чаще используют конические штифты для сохранения прецизионной соосности узлов после многократных циклов обслуживания.

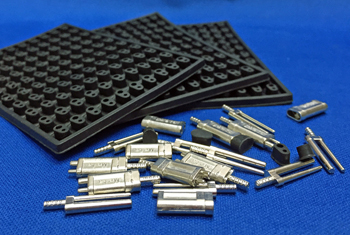

Штифты относятся к высокоточным деталям, так как их работа основана на плотной посадке в отверстие. На производстве цилиндрические штифты чаще всего выпускают по полю допуска m6 (с натягом) или h8 (скользящая посадка). Если штифт предназначен для постоянной фиксации корпуса, выбирают квалитет m6, обеспечивающий неподвижность соединения. Для деталей, которые должны легко разделяться, используют исполнение h8 или h11.

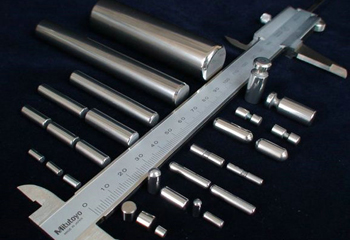

Точность диаметра контролируется микрометрами и калибр-кольцами, так как отклонение всего в 0,01 мм может сделать монтаж невозможным или привести к болтанке в узле. Качественное изготовление подразумевает использование бесцентрового шлифования для достижения идеальной цилиндричности.

При заказе штифтов необходимо указывать допуск H7 для ответного отверстия. Это гарантирует получение расчетного натяга в сопряжении.

Штифты с внутренней резьбой (тип В по ГОСТ 12207-79) разработаны специально для установки в «глухие» отверстия, где нет доступа с обратной стороны для выбивания детали. Внутреннее резьбовое отверстие на торце позволяет использовать стандартный винтовой съемник или обычный болт для извлечения штифта при демонтаже. Это исключает риск повреждения посадочной поверхности и корпуса оборудования при попытках высверливания или выковыривания застрявшего метиза.

В процессе производства таких штифтов на ЧПУ-станках важно обеспечить строгую соосность резьбы и внешнего диаметра, чтобы не возникло перекоса при вытягивании. Использование резьбовых моделей значительно сокращает время на техническое обслуживание сложных пресс-форм и станочных приспособлений.

Следует помнить, что шаг внутренней резьбы должен соответствовать стандартным метизам для облегчения подбора инструмента.

Пружинные штифты (ГОСТ 14229-93) изготавливают из полосы пружинной стали методом сворачивания в трубку с продольным зазором. Главное преимущество таких изделий - радиальная эластичность. Диаметр штифта в свободном состоянии больше диаметра отверстия. При забивании штифт сжимается, создавая постоянное давление на стенки канала. Это делает соединение устойчивым к сильным вибрациям и исключает необходимость высокоточной развертки отверстий (допустимы широкие допуски).

В процессе производства такие штифты проходят обязательную закалку для обеспечения упругих свойств. Пружинные модели часто применяют в качестве осей в легких механизмах и для фиксации трубчатых конструкций. Использование пружинных штифтов позволяет существенно сэкономить на финишной обработке отверстий в деталях и при этом сохранить высокую надежность фиксации.

В медицине к штифтам предъявляют жесткие требования по биосовместимости и коррозионной стойкости. Титан марок ВТ1-0 или ВТ6 и сплавы палладия не вызывают аллергических реакций, не окисляются в агрессивной среде полости рта и обладают модулем упругости, близким к тканям зуба.

Изготовление таких микродеталей ведется на прецизионных токарных автоматах продольного точения. Поверхность медицинских штифтов часто имеет сложный микрорельеф (насечки, резьбу) для обеспечения максимальной адгезии с пломбировочным цементом. Использование титана гарантирует, что штифт не будет просвечивать через коронку и не вызовет окрашивания десны.

Для восстановления сильно разрушенных зубов выбирают титановые анкерные штифты, так как они обеспечивают наилучшее распределение нагрузки на корень, предотвращая его раскол.

Большинство промышленных штифтов изготавливается из сталей марок 45, 40Х или нержавеющих сплавов. Без закалки металл штифта может деформироваться (смяться) при первой же серьезной нагрузке на срез, что приведет к перекосу всего узла. Процесс термической обработки включает нагрев до критической точки с последующим охлаждением, что повышает твердость поверхности до 50–60 HRC.

Для штифтов, работающих в условиях трения, часто применяют цементацию - насыщение поверхности углеродом. Это создает твердый наружный слой при сохранении вязкой сердцевины, способной поглощать ударные импульсы. Тщательный контроль режимов отпуска в печи предотвращает хрупкость метиза.

Закаленные штифты служат в несколько раз дольше «сырых» изделий, предотвращая выработку в посадочных отверстиях дорогостоящих станин станков.

Насеченные штифты имеют на поверхности продольные канавки с острыми кромками, которые формируются методом накатки. При забивании такого штифта в отверстие зазубрины врезаются в материал детали, обеспечивая прочную механическую фиксацию. Это исключает необходимость использования дополнительных стопорных элементов или клея.

Производство насеченных моделей востребовано в массовой сборке бытовой техники и мебели, когда важна скорость монтажа без потери надежности. Такие штифты хорошо работают в мягких металлах и пластиках, где обычный гладкий стержень мог бы выскользнуть. Поверхность насечек проходит упрочнение, что позволяет им сохранять остроту при внедрении в заготовку.

Насеченные штифты используют для создания неразъемных соединений в узлах, не требующих высокой точности центрирования, но нуждающихся в защите от самопроизвольного выпадения.

Длинные направляющие штифты, используемые в штамповой оснастке, должны обладать идеальной геометрией оси. Малейшее искривление («сабельность») сделает невозможным точное совмещение пуансона и матрицы.

На производстве контроль прямолинейности проводится на поверочных плитах с использованием индикаторов часового типа или лазерных измерительных систем. В процессе шлифования длинных заготовок обязательно применяются люнеты для исключения прогиба металла под давлением абразива. Допустимое отклонение от прямолинейности на длине 200–300 мм обычно не превышает 0,02 мм. Тщательная проверка соосности торцов и цилиндрической части гарантирует плавное перемещение подвижных плит без заеданий.

При монтаже длинных штифтов проверяют отсутствие перекосов в посадочных гнездах, так как это может привести к поломке метиза из-за возникающих изгибающих напряжений.

Наличие заходной фаски - обязательное требование для всех типов штифтов, предназначенных для промышленного монтажа. Она выполняет роль направляющего элемента, помогая штифту центрироваться относительно отверстия при подаче. Это предотвращает задиры металла на кромках отверстия и защищает самого штифта от деформации при входе.

При изготовлении на станках с ЧПУ угол фаски обычно составляет 15 или 30 градусов, что считается оптимальным для прессовой посадки. Гладкая поверхность фаски, полученная методом шлифования, снижает начальное усилие запрессовки. В ряде моделей один конец выполняется с более пологой фаской для облегчения позиционирования.

Тщательная проработка геометрии торцов штифта обеспечивает высокую скорость конвейерной сборки и исключает риск повреждения дорогостоящих деталей из-за случайного перекоса крепежного элемента.

Да, профессиональное металлообрабатывающее производство позволяет выпускать штифты с любыми нестандартными параметрами. Это востребовано при ремонте уникального импортного оборудования или реставрации старинных механизмов, если стандартная конусность 1:50 не подходит.

Процесс начинается с разработки индивидуальной программы для токарного станка с ЧПУ, которая обеспечивает прецизионное соблюдение заданного угла. Важно точно рассчитать диаметры в контрольных сечениях для обеспечения правильной глубины посадки.

Индивидуальное изготовление позволяет выбрать специфический материал, например, бронзу или высокопрочный пластик. Такой подход избавляет заказчика от необходимости переделывать отверстия в ответственных деталях станка под стандартный крепеж.

При заказе нестандартных конических штифтов необходимо предоставлять ответную деталь или точный замер отверстия конусным калибром для гарантии идеального сопряжения.
