Изготовление микрокрепежа

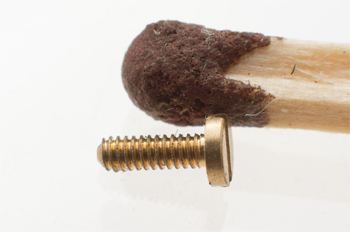

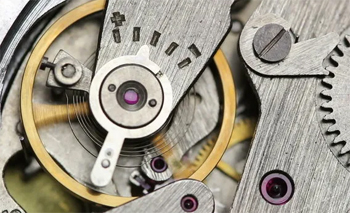

Изготовление микрокрепежа сверхмалых диаметров (М1–М1.6) требует применения специализированных автоматов продольного точения - так называемого швейцарского типа. В отличие от стандартных токарных станков заготовка поддерживается направляющей втулкой в непосредственной близости от зоны резания. Это исключает прогиб тонкого прутка под давлением резца и позволяет выдерживать точность до нескольких микрон.

Основная трудность в подборе режимов скоростей: при малых диаметрах число оборотов шпинделя должно быть чрезвычайно высоким для обеспечения качественного среза. Важно использовать инструмент с идеальной заточкой под микроскопом, так как малейший износ кромки приведет к деформации заготовки вместо её обработки.

Для достижения стабильного качества микровинтов следует выбирать предприятия, оснащенные высокоскоростными прецизионными центрами с автоматической подачей прутка.

При производстве метизов малого размера применяют два основных метода: нарезание и накатывание. Для микрокрепежа (диаметром до 3 мм) накатка резьбы плоскими или роликовыми плашками более предпочтительна. В процессе накатывания волокна металла не перерезаются, а пластически деформируются, уплотняя структуру витков. Это повышает прочность резьбы на срез и износ на 20–25% по сравнению с нарезным методом.

Нарезание резьбы резцом или метчиком используется преимущественно при изготовлении уникальных деталей по чертежам или при работе с очень твердыми сплавами. Важно учитывать, что на микроуровне точность шага резьбы проверяется с помощью измерительных микроскопов, так как малейшее отклонение сделает невозможной сборку прибора.

Для серийных партий электроники рекомендуется заказывать крепеж с накатной резьбой. Это обеспечит высокую скорость сборки без риска «закусывания» винтов.

Выбор формы шлица (углубления под инструмент) в микровинте определяет удобство автоматизированной сборки и долговечность изделия. В отличие от крестообразных шлицов (Phillips) шестилучевая звезда Torx обеспечивает максимальную площадь контакта с битой отвертки. Это предотвращает эффект «выталкивания» инструмента из головки при затягивании, что позволяет прикладывать точно дозированный крутящий момент.

При изготовлении микрокрепежа шлиц Torx формируется методом высокоточной штамповки или прошивки, что гарантирует отсутствие люфтов. Использование таких винтов исключает повреждение головок при многократном ремонте техники. Для сборки высокотехнологичных гаджетов рекомендуется применять винты со шлицем Torx, так как это снижает процент производственного брака, связанного со «слизыванием» граней крепежа в процессе завинчивания.

Нанесение защитных слоев (цинкование, никелирование, золочение) на микрокрепеж требует строгого контроля толщины покрытия. При стандартном диаметре винта М1.2 толщина слоя в 10 микрон с каждой стороны может уменьшить зазор в резьбе настолько, что винт не вкрутится в отверстие.

На производстве для микрометизов применяют специальные режимы гальваники, обеспечивающие равномерное распределение металла толщиной не более 3–5 микрон. В ряде случаев используются химические методы нанесения покрытий, дающие еще большую точность. Тщательная проверка калибрами после каждой стадии обработки является обязательной.

При проектировании микроузлов обязательно закладывайте допуски на толщину защитного слоя, что позволит избежать проблем с совместимостью деталей при финальной сборке сложных оптических или электронных устройств.

Титан марок ВТ1-0 или ВТ6 ELI - незаменимый материал для изготовления микровинтов и штифтов, применяемых в стоматологии, нейрохирургии и травматологии. Главные достоинства титанового микрокрепежа - абсолютная биосовместимость и высокое отношение прочности к весу. Металл не вызывает аллергических реакций и не отторгается организмом, позволяя костной ткани прочно срастаться с поверхностью метиза.

Изготовление таких деталей требует вакуумной чистоты производства и специфических режимов резания для исключения наклепа поверхности. Микровинты из титана обладают парамагнитными свойствами, что позволяет пациентам беспрепятственно проходить обследования МРТ.

При заказе медицинских микрометизов исполнитель должен представить сертификат на соответствие чистоты сплава международным стандартам, гарантирующим безопасность имплантации.

Производство гаек и шайб диаметром от 1 до 3 мм выполняется методом прецизионной холодной штамповки или выточкой из шестигранного прутка. Основная сложность заключается в манипулировании столь мелкими объектами в процессе обработки.

Для нарезания внутренней микрорезьбы в гайках используют высокоточные метчики из порошковых быстрорежущих сталей. Шайбы проходят обязательную операцию галтовки для удаления заусенцев, которые на микроуровне могут существенно исказить плоскостность соединения. Контроль качества включает проверку перпендикулярности торцов оси отверстия, так как любой перекос вызовет деформацию тонкого винта при затяжке. Применение автоматических систем оптической сортировки позволяет отсеивать бракованные единицы с нарушенной геометрией в потоке продукции.

Для обеспечения надежности соединений в приборостроении специалисты советуют выбирать микрогайки с фаской, облегчающей наживление на резьбу в условиях плотного монтажа.

Из-за малых размеров и небольших моментов затяжки микрокрепеж особенно чувствителен к самопроизвольному отвинчиванию под действием вибраций. Для решения этой проблемы при изготовлении на резьбу винтов наносят микрокапсулированные клеевые составы (например, системы типа Nylok). Это тонкий слой полимера, который при завинчивании разрушается и фиксирует винт в отверстии, создавая герметичный и вибростойкий замок.

Процесс нанесения должен быть прецизионным, чтобы клей не забил профиль микрорезьбы и не мешал сборке. Такие винты незаменимы в производстве носимой электроники и авиационных датчиков. Использование крепежа с предварительно нанесенным стопорящим слоем избавляет монтажников от необходимости ручного нанесения герметика. Это повышает производительность труда и чистоту готовых плат.

Формирование углубления под отвертку в головке диаметром 1.5–3 мм требует применения технологии прошивки или холодного выдавливания с высочайшей точностью центровки. Малейшее смещение шлица относительно оси винта приведет к биению при закручивании и неравномерному распределению напряжений в металле. При использовании твердых материалов (нержавеющей стали или титана) инструмент для прошивки шлицов быстро изнашивается, что может вызвать искажение формы «звездочки» или «креста».

Технологи контролируют глубину шлица: слишком мелкий приведет к соскакиванию биты, а слишком глубокий - к отрыву головки от стержня при затяжке. Качественное исполнение шлица обеспечивает передачу расчетного усилия без деформации граней.

Для массового производства следует выбирать винты с глубоким и четким шлицем, изготовленные методом объемной штамповки для повышения износостойкости головки.

Из-за микроскопических размеров ручной контроль качества каждой детали в многотысячной партии физически невозможен. На современных метизных заводах применяют автоматические сортировочные комплексы, оснащенные видеокамерами высокого разрешения.

Детали подаются на прозрачный диск, где система за доли секунды сканирует их со всех сторон, проверяя наличие резьбы, геометрию головки, глубину шлица и отсутствие стружки. Машина автоматически отбраковывает изделия, отклоняющиеся от эталонной 3D-модели даже на несколько микрон.

Такая автоматизация гарантирует заказчику уровень качества «ноль дефектов», что очень важно, например, для автоматизированных сборочных линий роботов.

В производстве медицинских сканеров, высокоточных весов и лабораторного оборудования требуется крепеж, не создающий помех магнитным полям. Для этих целей при изготовлении микрометизов используют латунь (марки Л63, ЛС59-1) или аустенитную нержавеющую сталь группы А2.

Важно учитывать, что нержавеющая сталь может приобретать небольшие магнитные свойства после холодной деформации (штамповки шлицов или накатки резьбы). Чтобы гарантировать полную немагнитность, стальные детали подвергают финальному вакуумному отжигу для восстановления аустенитной структуры. Латунный микрокрепеж лишен этого недостатка, но обладает меньшей прочностью.

При проектировании чувствительных датчиков используют латунные винты с никелевым покрытием, которые гарантируют идеальную коррозионную стойкость и отсутствие магнитного влияния на показания приборов.

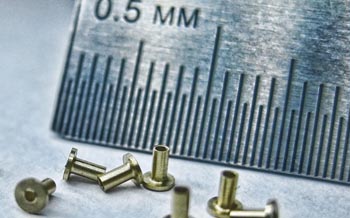

Запрессовочные шпильки и втулки микроразмеров (PEM-крепеж) предназначены для создания надежных резьбовых точек в тонких листах металла или на текстолите. Процесс их производства включает формирование специальной насечки (зубцов) на опорном фланце. При установке металл основания втекает в эти пазы, обеспечивая высокое сопротивление прокручиванию и вырыванию. Точность геометрии насечки - залог того, что крепеж не выпадет при эксплуатации устройства под вибрацией.

Для плат применяют изделия из латуни или нержавеющей стали с луженым покрытием для облегчения пайки. Такие метизы позволяют монтировать компоненты с высокой плотностью, не повреждая структуру дорожек на плате. Для установки такого микрокрепежа используют прессы с контролируемым усилием, чтобы избежать растрескивания хрупких композитных материалов основания.
