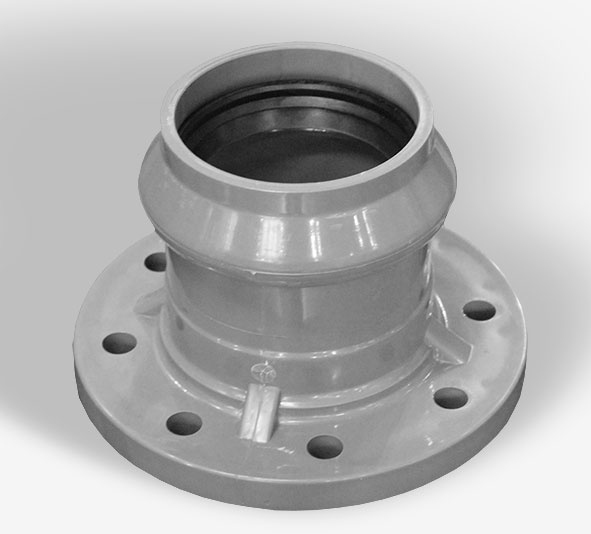

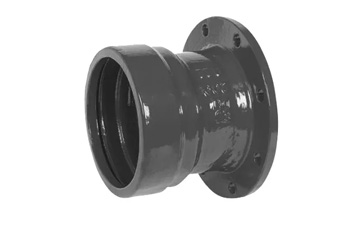

Производство раструбных фланцев

Раструб - специальное концентрическое углубление в корпусе фланца, диаметр которого чуть больше наружного диаметра присоединяемой трубы. При изготовлении раструбных фланцев это углубление служит посадочным местом, в которое вставляется торец трубы перед началом сварочных работ.

Такая конструкция значительно упрощает монтаж, так как труба центрируется автоматически и не требует использования сложных зажимных приспособлений для удержания соосности. Раструб обеспечивает надежную фиксацию и позволяет выполнить качественный угловой сварочный шов по внешней стороне стыка.

Это делает соединение исключительно прочным и устойчивым к внутреннему давлению, что особенно ценно в системах с малым условным проходом, где точность сборки критически влияет на надежность всей линии.

В трубопроводных системах с диаметром менее 50 мм (2 дюйма) выполнение стыковой сварки воротниковых фланцев сопряжено с большими технологическими трудностями. Тонкие стенки малых труб легко прожечь, а добиться идеального совмещения кромок внутри малого отверстия крайне сложно.

Изготовление раструбных фланцев решает эти проблемы: труба просто задвигается в гнездо, и сварка ведется по удобному внешнему контуру. Это исключает попадание наплывов металла внутрь прохода и гарантирует сохранение расчетного сечения. Раструбное соединение по своей прочности не уступает воротниковому, но при этом монтируется значительно быстрее.

Именно поэтому в гидравлике высокого давления, контрольно-измерительных линиях и системах подачи реагентов раструбные модели являются общепризнанным стандартом.

Технология установки раструбного фланца требует обязательного наличия небольшого осевого зазора между торцом трубы и дном раструба. В процессе профессионального изготовления и последующего монтажа труба сначала вставляется до упора, а затем отодвигается назад примерно на 1.5 мм.

Этот зазор критически важен для компенсации теплового расширения металла в момент сварки. Если труба будет плотно упираться в дно раструба, при нагреве она начнет давить на корпус фланца, что приведет к возникновению колоссальных внутренних напряжений и риску растрескивания сварного шва при остывании.

Соблюдение этого правила гарантирует «живучесть» соединения в условиях циклической смены температур, предотвращая усталостное разрушение металла в зоне термического влияния.

Внутри раструбного фланца за посадочным местом располагается отверстие меньшего диаметра, образующее опорный уступ, или плечо. При изготовлении фланца диаметр этого отверстия проектируется таким образом, чтобы он в точности совпадал с внутренним диаметром используемой трубы.

В результате при сборке создается идеально гладкий переход без ступенек и сужений. Это минимизирует гидравлическое сопротивление и предотвращает возникновение турбулентных завихрений жидкости. Отсутствие выступов внутри канала крайне важно для систем, перекачивающих чувствительные среды или газы на высоких скоростях, так как любые неровности могут стать причиной кавитации или эрозионного износа металла.

Точная токарная обработка внутреннего прохода обеспечивает ламинарный поток и высокий КПД трубопроводной сети.

Изготовление раструбных фланцев из стальных поковок обязательно для систем высокого давления. Процесс горячей ковки уплотняет структуру металла и устраняет любые внутренние неоднородности, раковины и поры, которые часто встречаются в литье. Для раструбных моделей это особенно важно, так как в зоне перехода от тонкого воротника раструба к массивному диску возникают значительные напряжения.

Кованая сталь обладает высокой ударной вязкостью и сопротивляемостью к хрупкому разрушению. Это гарантирует, что фланец выдержит резкие скачки давления и вибрации, характерные для паропроводов и нефтехимических установок.

Использование качественных поковок позволяет уменьшить габариты фитинга при сохранении колоссального запаса прочности, что делает систему более компактной и надежной.

Конструктивная особенность раструбного фланца подразумевает наличие микроскопического зазора между наружной стенкой трубы и внутренней поверхностью раструба до зоны сварного шва. В этот зазор может проникать рабочая среда, создавая условия для развития щелевой коррозии. Если среда химически агрессивна или содержит хлориды, металл внутри этой «ловушки» начинает разрушаться в разы быстрее, чем на открытых участках.

При изготовлении фланцев на заказ для агрессивных сред инженеры рекомендуют использовать специальные герметизирующие наплавки или выбирать нержавеющие стали с повышенным содержанием хрома и никеля. Понимание этого риска позволяет правильно подобрать материал и ограничить применение раструбных моделей в тех узлах, где застой среды может привести к аварийной ситуации.

Поскольку раструбный фланец крепится к трубе с помощью углового шва, качество металла должно обеспечивать идеальную свариваемость без образования микротрещин.

При производстве часто выбирают низкоуглеродистые стали типа 20 или 09Г2С, которые не требуют предварительного подогрева при малых толщинах стенок. Если же по проекту требуется нержавеющая сталь, предпочтение отдается маркам с низким содержанием углерода, таким как AISI 304L или 316L. Это предотвращает выгорание легирующих элементов в зоне сварки и сохраняет антикоррозийные свойства узла.

Профессиональное изготовление подразумевает тщательную очистку зоны раструба от масла и загрязнений, что обеспечивает стабильную дугу и получение плотного, герметичного шва, способного выдержать расчетное давление системы.

Стандартное изготовление раструбных фланцев ориентировано на работу в диапазоне от -20 до +70 градусов Цельсия, но при использовании специальных сплавов этот диапазон может быть значительно расширен.

Главный ограничивающий фактор - термические напряжения в сварном узле. При температурах свыше +400 градусов разница в скорости нагрева трубы и массивного фланца может привести к деформации раструба. Для криогенных сред (до -196 градусов) используются исключительно аустенитные нержавеющие стали.

При заказе изделий важно точно указывать рабочий температурный режим, так как это влияет не только на выбор марки стали, но и на назначение необходимых допусков на посадочный диаметр раструба для исключения заклинивания при экстремальном холоде или нагреве.

Раструбное соединение обеспечивает гораздо более высокую надежность и герметичность по сравнению с резьбовым. Особенно в системах, подверженных вибрациям и гидроударам. Резьба - естественный концентратор напряжений и потенциальное место протечки, которое требует постоянного контроля и использования герметиков.

Изготовление раструбных фланцев позволяет создать неразъемное монолитное соединение с помощью сварки. Это исключает риск самопроизвольного ослабления стыка со временем. Кроме того, раструбные фланцы гораздо чище с точки зрения гигиены, так как в них отсутствуют полости резьбы, где могут скапливаться осадки и развиваться бактерии.

Это делает их приоритетным выбором для фармацевтической промышленности и линий подачи чистого пара, где долговечность и стерильность стоят на первом месте.

Поскольку раструбный фланец имеет только один внешний шов, к его проверке предъявляют повышенные требования. Помимо обязательного визуального контроля, при котором специалисты оценивают равномерность чешуйчатости и отсутствие подрезов, широко используется капиллярная (цветная) дефектоскопия. Специальный пенетрант наносится на шов и позволяет выявить мельчайшие поверхностные трещины и поры, невидимые глазу. Для особо ответственных систем может применяться ультразвуковой контроль, хотя его проведение на угловых швах технически сложнее, чем на стыковых.

Качественное производство гарантирует, что сварной шов будет иметь плавный переход к основному металлу, что снижает концентрацию напряжений и обеспечивает прочность узла, сопоставимую с прочностью самой трубы под максимальной нагрузкой.

Точность диаметра раструба должна быть безупречной, чтобы обеспечить легкую сборку без лишних люфтов. Допуск на внутренний диаметр раструба обычно составляет доли миллиметра. Если отверстие будет слишком свободным, труба будет «гулять», что приведет к перекосу и неравномерному сварочному шву. Если же отверстие получится заниженным, трубу придется забивать силой, что повредит ее поверхность.

При изготовлении на современных станках с ЧПУ после черновой расточки выполняется финишная калибровка чистовым резцом. Это гарантирует стабильность размеров во всей партии изделий. Идеальная посадка позволяет сварщику быстро собрать узел и сосредоточиться на качестве шва, не отвлекаясь на исправление геометрических погрешностей деталей.

Внешняя форма воротника раструбного фланца обычно имеет коническое или скругленное расширение к основанию диска. Это делается специально для плавного распределения изгибающих моментов, передающихся от трубопровода.

При изготовлении фланца на заказ толщина стенок раструба рассчитывается таким образом, чтобы в месте наложения сварного шва она была сопоставима с толщиной трубы, а у основания фланца - значительно больше. Это создает эффект усиления узла, предотвращая деформацию диска при затяжке болтов.

Грамотно спроектированная геометрия воротника позволяет фланцу работать в качестве демпфера, поглощая часть вибраций и предотвращая их передачу на хрупкие внутренние элементы запорной арматуры или измерительных приборов.
