Изготовление карданных валов

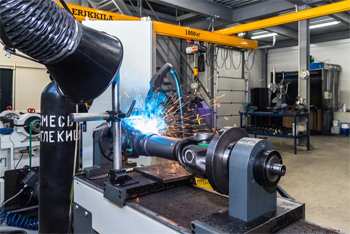

Сварка трением считается наиболее совершенной технологией для соединения трубчатой части вала с наконечниками (вилками или шлицевыми концами). В отличие от традиционной дуговой сварки этот метод не требует использования присадочных материалов и исключает плавление металла.

Соединение происходит за счет теплоты, выделяемой при вращении одной детали относительно другой под осевым давлением. Это обеспечивает идеальную соосность элементов и отсутствие внутренних пустот или шлаковых включений в шве. Структура металла в зоне стыка получается мелкозернистой и прочной, что позволяет валу выдерживать колоссальные крутящие моменты без риска разрыва. Отсутствие брызг металла и наплывов избавляет от необходимости последующей механической зачистки.

Применение этой технологии в производстве гарантирует высочайшую надежность передачи энергии, сопоставимую с монолитными конструкциями.

Основа любого кардана - тонкостенная бесшовная труба, способная сопротивляться скручиванию и изгибу при высоких оборотах. В промышленном изготовлении используются специализированные холоднотянутые трубы из качественных сталей (например, Сталь 20 или 35).

Главное требование к заготовке - минимальная разностенность и строгое соблюдение прямолинейности. Даже незначительное отклонение толщины стенки на разных участках приведет к возникновению неустранимого дисбаланса. Поверхность трубы должна быть очищена от окалин. На ней не должно быть вмятин, так как любая деформация геометрии цилиндра снижает жесткость конструкции.

Перед сборкой труба проходит обязательную проверку на отсутствие скрытых микротрещин. Использование прецизионных заготовок позволяет существенно облегчить процесс финальной балансировки и гарантирует стабильную работу вала на скоростях до 5000–6000 оборотов в минуту.

Применение полимерных материалов, таких как рилсан, при изготовлении шлицевых соединений кардана - большой плюс к долговечности. Тонкий слой полимера наносится на шлицевой наконечник, обеспечивая минимальный коэффициент трения в паре со втулкой. Это предотвращает «закусывание» телескопического соединения под нагрузкой и эффективно гасит осевые вибрации.

Полимер обладает высокой износостойкостью и способностью поглощать ударные импульсы при резком старте или торможении. Кроме того, покрытие защищает металл от коррозии и исключает люфты, которые неизбежно возникают при естественном износе стальных поверхностей.

Использование таких шлицов позволяет значительно увеличить интервалы обслуживания узла и обеспечивает плавность работы трансмиссии в течение всего срока эксплуатации техники, предотвращая появление характерных стуков.

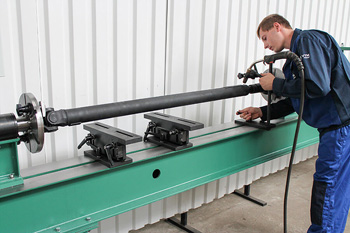

Динамическая балансировка - финальный и самый важный этап производства карданного вала. Она выполняется на специализированных стендах, оснащенных высокочувствительными датчиками.

Согласно международному стандарту ISO 1940 (или ГОСТ 22061) для карданных передач чаще всего устанавливают класс точности G16 или G6.3. Мастер выявляет остаточный дисбаланс и нейтрализует его путем приварки балансировочных грузов к трубе вала. Важно проводить процедуру именно на рабочих оборотах, которые будет развивать вал на реальной технике.

Качественная балансировка полностью устраняет вибрации, разрушающие подшипники коробки передач и редуктора моста. Протокол балансировки, входящий в технический паспорт изделия, подтверждает, что уровень остаточных сил инерции находится в безопасных пределах, гарантируя тихую работу и долговечность всей ходовой части автомобиля.

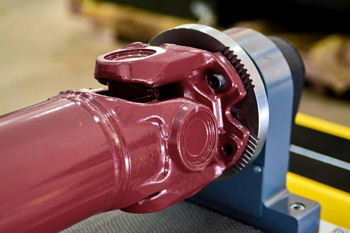

Крестовина - наиболее нагруженный узел кардана, отвечающий за передачу момента под углом. При производстве валов особое внимание уделяется методу фиксации подшипников крестовины в вилках.

Существует два основных способа: установка стопорных колец или метод кернения (завальцовки). Фиксация кольцами позволяет проводить последующий ремонт и замену изношенной крестовины в полевых условиях. Кернение обеспечивает более жесткую посадку, характерную для необслуживаемых валов современных иномарок.

Профессиональное изготовление подразумевает использование прецизионных прессов для запрессовки чашек, что исключает перекос иголочек подшипника. Точное центрирование крестовины в вилках является залогом отсутствия радиального биения. Использование качественных компонентов с надежными пыльниками предотвращает попадание грязи в игольчатые подшипники, обеспечивая бесперебойную работу шарнира.

Изготовление карданных валов для тракторов и навесного оборудования требует обязательной установки систем безопасности - предохранительных муфт. Эти устройства защищают трансмиссию техники от поломок при внезапном заклинивании рабочего органа (например, фрезы или косилки).

В зависимости от типа нагрузок применяют фрикционные муфты (пробуксовывающие при перегрузке), обгонные (предотвращающие передачу момента от инерции оборудования к трактору) или со срезным болтом. В процессе производства эти элементы калибруются под конкретные значения крутящего момента. Наличие защитных механизмов позволяет избежать дорогостоящего ремонта двигателя и коробки передач при попадании посторонних предметов в механизмы.

Профессиональный подбор типа муфты на этапе проектирования вала обеспечивает максимальную производительность работ без риска аварийного разрушения деталей привода.

Расчет длины карданного вала - сложная задача, так как это расстояние постоянно меняется при работе подвески. Инженеры оперируют понятием Lmin (минимальная длина при полном сжатии) и рабочим ходом шлицевого соединения.

При производстве вала важно обеспечить достаточный запас «телескопа», чтобы при максимальном ходе моста он не уперся в дно втулки (это приведет к удару по коробке передач) и не выскочил из зацепления. Оптимальным считается перекрытие шлицевой части не менее чем на 75% в среднем рабочем положении. Замеры проводятся на автомобиле под нагрузкой, учитывая геометрию движения рычагов.

Точное соблюдение расчетной длины при обрезке трубы гарантирует безопасную работу узла во всех режимах артикуляции подвески, полностью исключая риск повреждения сопрягаемых агрегатов из-за геометрических ошибок.

Для автомобилей с длинной колесной базой и спецтехники изготовление цельного кардана большой протяженности невозможно из-за возникновения резонансных колебаний (критической скорости). Чтобы избежать разрушительной вибрации, валопровод делят на два или три сегмента, устанавливая промежуточную опору.

Подвесной подшипник жестко крепится к раме или кузову через демпфирующую резиновую подушку. При производстве таких систем важно обеспечить идеальную соосность всех секций вала. Промежуточная опора принимает на себя радиальные нагрузки, снимая напряжение с выходных валов агрегатов.

Использование качественных опор с усиленными подшипниками и многокромочными уплотнениями позволяет эксплуатировать технику в условиях сильного загрязнения и температурных перепадов, сохраняя стабильность вращения длинномерных карданных передач.

Выбор материала наконечников и шлицевых пар определяет способность вала выдерживать пиковые нагрузки без пластической деформации. В производстве карданов применяют легированные стали с высоким содержанием хрома и марганца, такие как 40Х, 30ХГСА или 40ХН. Эти марки обладают отличным сочетанием прочности и вязкости после термического упрочнения.

Шлицевые хвостовики подвергаются закалке токами высокой частоты для повышения твердости поверхности при сохранении прочности сердцевины. Вилки кардана изготавливают методом горячей штамповки из стали 45 или 35Х, что гарантирует однородность структуры и отсутствие внутренних дефектов.

Применение качественного металлопроката позволяет создавать компактные валы, способные передавать крутящий момент в несколько тысяч Ньютон-метров, что востребовано в грузовом транспорте и тяжелой строительной технике.

Стендовые испытания на кручение позволяют подтвердить качество сварных швов и прочность шлицевых соединений. Ответственные производители подвергают выборочные образцы или всю партию нагрузкам, превышающим рабочие в 1,5–2 раза. Это гарантирует отсутствие скрытых дефектов литья или непроваров, которые могут проявиться при эксплуатации под нагрузкой.

В ходе теста фиксируется угол закручивания вала и его способность восстанавливать форму после снятия усилия. Для валов сельхозтехники также проверяется момент срабатывания предохранительных муфт. Проведение таких испытаний является залогом безопасности, особенно для грузовиков и автобусов, работающих в горной местности или на перегрузе.

Наличие протокола испытаний подтверждает соответствие изделия техническому заданию и нормам безопасности на транспорте.

Реставрация классических автомобилей часто сталкивается с проблемой отсутствия оригинальных запчастей. Изготовление кардана по образцу (реверс-инжиниринг) позволяет воссоздать деталь, сохранив аутентичность конструкции при использовании современных материалов.

Процесс включает тщательный обмер сохранившегося вала и анализ его посадочных мест. Инженеры могут адаптировать конструкцию под современные крестовины и подшипники, которые легче найти в продаже, сохранив при этом внешние габариты и типы фланцев. Часто при воссоздании карданов для ретро-каров приходится пересчитывать балансировку с учетом изменения мощности двигателя при тюнинге.

Профессиональный подход к оцифровке образца позволяет получить чертежи, по которым в будущем можно будет изготовить любое количество дубликатов, обеспечивая надежную эксплуатацию редких моделей техники без простоя.

Металлические части карданного вала постоянно подвергаются воздействию абразива (песка, камней) и химических реагентов. Для защиты от коррозии на производстве применяют многослойное окрашивание. После пескоструйной очистки наносят антикоррозийный грунт, а затем специализированную износостойкую эмаль или порошковое покрытие. Порошковая окраска считается более долговечной, так как создает твердый слой, устойчивый к сколам.

Важный момент - защита рабочих зон: шлицов и посадочных мест под подшипники. Эти участки часто покрывают тонким слоем консервационной смазки или проводят для них процедуру химического оксидирования. Правильная антикоррозийная подготовка в сочетании с качественными пыльниками на крестовинах и шлицах гарантирует сохранение прочности металла и легкость последующего демонтажа узлов даже после нескольких зимних сезонов эксплуатации.
