Изготовление пружин сжатия

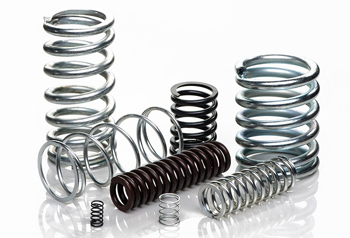

Для изготовления качественных пружин сжатия применяют высокоуглеродистые и легированные стали, обладающие высоким пределом упругости. В отечественной практике наиболее востребована сталь 60С2А. Она содержит кремний, который препятствует росту зерен металла при термической обработке и обеспечивает сохранение силовых характеристик в течение долгого времени.

Для деталей, работающих в условиях агрессивных сред или при повышенной влажности, используют нержавеющую сталь марки 12Х18Н10Т. Если от пружины требуется максимальная износостойкость при умеренных нагрузках, часто выбирают сталь 65Г, которая отличается доступной стоимостью.

При производстве ответственных узлов для авиации или энергетики применяют хромованадиевую сталь 51ХФА, способную выдерживать более 10 миллионов циклов сжатия без изменения геометрии.

Выбор правильного сплава гарантирует, что деталь не накопит усталостные напряжения и не потеряет свою жесткость в процессе интенсивной эксплуатации.

Метод формирования витков пружины сжатия выбирают исходя из диаметра исходного материала. Холодная навивка применяется для проволоки диаметром до 16 мм. В этом случае используется предварительно термообработанное сырье, а процесс навивки происходит на автоматических станках при комнатной температуре. Если диаметр прутка составляет 18 мм и более, металл требует предварительного нагрева для придания ему необходимой пластичности.

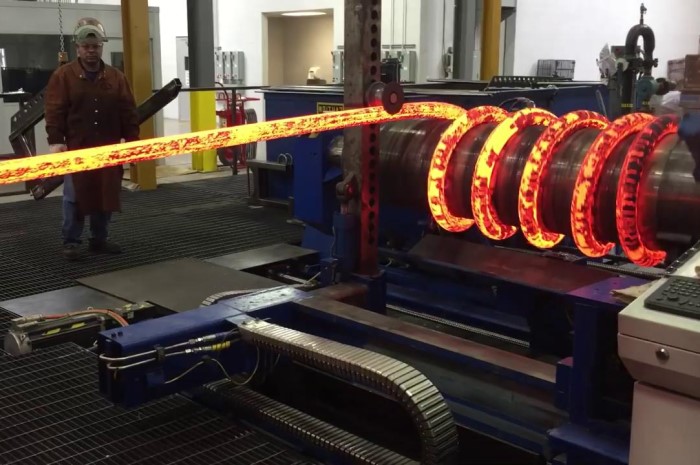

Технология горячей навивки подразумевает нагрев заготовки в печи до температуры +900 градусов с последующим формованием на оправке. Пружины горячей навивки обязательно проходят полный цикл последующей закалки в масле и отпуска для восстановления упругих свойств.

Холодный метод обеспечивает более высокую точность размеров и чистоту поверхности, тогда как горячая технология незаменима при изготовлении массивных пружин для тяжелого машиностроения, железнодорожного транспорта и горнодобывающего оборудования.

Шлифование опорных витков необходимо для обеспечения устойчивости пружины и равномерного распределения осевой нагрузки. Процесс подразумевает создание плоских поверхностей на обоих концах изделия, которые должны быть строго перпендикулярны центральной оси. Обычно шлифуется не менее 75% окружности опорного витка.

Если оставить концы пружины нешлифованными, она будет опираться на сопряженную деталь лишь в одной точке. Это неизбежно приведет к возникновению паразитных изгибающих моментов, перекосу пружины при работе и ускоренному износу направляющего штока или стенок цилиндра.

При изготовлении качественных пружин шлифовка выполняется на специализированных двухшпиндельных станках с интенсивным охлаждением. Идеально плоский торец гарантирует стабильность силовых параметров механизма и исключает риск самопроизвольного выскакивания пружины из посадочного гнезда при резких динамических ударах.

В большинстве пружин сжатия крайние витки с каждого торца делают нерабочими, или поджатыми. Это означает, что шаг навивки на концах изделия уменьшается до минимума и опорный виток плотно соприкасается с соседним рабочим витком. Такая конфигурация необходима для создания надежной базы перед последующей шлифовкой.

Поджатые витки не участвуют в процессе упругой деформации, но отвечают за передачу усилия от механизма к активной части пружины. Обычно поджимают по 1 или 1,5 витка с каждой стороны. При проектировании и изготовлении пружин важно различать полное количество витков и число рабочих витков, так как именно последние определяют жесткость изделия.

Если пренебречь поджатием концов, пружина будет иметь склонность к боковому выпучиванию, что значительно снизит точность работы клапана или регулятора и приведет к преждевременному усталостному разрушению металла в зоне контакта.

Жесткость пружины сжатия - её главный функциональный параметр. Она рассчитывается на основе геометрических размеров и модуля сдвига материала. Основное влияние на силу пружины оказывает диаметр проволоки: при его увеличении на 10% жесткость возрастает почти в полтора раза. Расчет учитывает средний диаметр навивки и количество рабочих витков. Чем больше витков и чем шире пружина, тем она мягче.

Инженеры используют специализированные программные комплексы для моделирования поведения стали под нагрузкой. При расчете обязательно учитывается так называемый индекс пружины: отношение диаметра навивки к толщине проволоки, который должен находиться в пределах от 4 до 12 единиц. Оптимальный индекс гарантирует технологичность изготовления и долговечность изделия.

Точный расчет позволяет избежать ситуации, когда пружина полностью смыкается до того, как механизм совершит необходимый рабочий ход, что критично для безопасности любого устройства.

Дробеструйная обработка - эффективный метод поверхностного упрочнения, позволяющий увеличить ресурс пружины в три раза. Процесс заключается в обстреле витков потоком стальной или чугунной дроби на высокой скорости.

Удары создают в поверхностном слое металла полезные напряжения сжатия и упрочняют структуру стали за счет наклепа. Это имеет решающее значение для пружин сжатия, так как большинство поломок начинается с микроскопических трещин на поверхности витков под действием растягивающих напряжений при деформации.

Упрочненный слой блокирует развитие таких дефектов, повышая предел усталости металла. При изготовлении пружин для автомобильных подвесок или двигателей эта операция является обязательным стандартом.

После дробеструйной обработки поверхность металла становится матовой и приобретает повышенную сопротивляемость к образованию коррозионных язв, что дополнительно продлевает срок службы инструмента в тяжелых условиях.

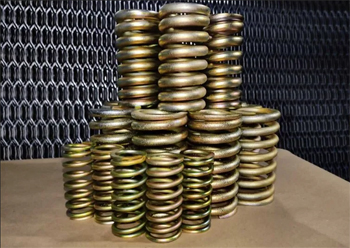

Выбор антикоррозийного покрытия для пружин сжатия зависит от среды эксплуатации и требований к долговечности.

Гальваническое цинкование обеспечивает отличную электрохимическую защиту, но требует обязательного прогрева в печи после процедуры для удаления водорода и предотвращения хрупкости стали. Порошковое полимерное окрашивание создает на поверхности прочную и эластичную пленку, которая не трескается при многократных сжатиях витков.

Для пружин, работающих в масляной среде или внутри закрытых механизмов, часто применяют химическое оксидирование или фосфатирование с последующим промасливанием. Эти методы не меняют геометрические размеры детали и обеспечивают надежную защиту при хранении и транспортировке.

В пищевой и фармацевтической промышленности предпочтительнее использовать пружины без покрытия, изготовленные из нержавеющих сталей, что гарантирует полную гигиеническую безопасность и исключает попадание частиц краски или окислов в продукцию.

Осадка, или релаксация пружины сжатия - необратимое уменьшение её высоты в свободном состоянии после пребывания под нагрузкой. Основная техническая причина - превышение предела упругости стали в наиболее нагруженных участках витков.

Для борьбы с этим дефектом при изготовлении качественных пружин применяют процедуру технологического заневоливания. Пружину сжимают до соприкосновения витков и удерживают в таком состоянии от 10 до 24 часов или выполняют многократное кратковременное сжатие. В результате в металле происходят микропластические деформации, которые стабилизируют структуру.

После такой обработки пружина «садится» на расчетную величину еще на заводе, и при последующей эксплуатации её размеры остаются неизменными. На осадку влияет и качество термической обработки: правильно проведенный отпуск после закалки значительно снижает склонность стали к потере упругости при повышенных рабочих температурах.

Шаг навивки определяет расстояние между соседними рабочими витками и напрямую влияет на линейность силовой характеристики. При изготовлении стандартных пружин сжатия выдерживается постоянный шаг по всей длине изделия, что обеспечивает равномерное нарастание усилия пропорционально деформации. Но для специфических задач выпускают пружины с переменным шагом. Это позволяет добиться прогрессивной характеристики, когда в начале сжатия пружина мягкая, а по мере сокращения высоты её жесткость резко возрастает.

Такие изделия незаменимы в подвесках транспортных средств, так как они эффективно гасят мелкие вибрации и одновременно предотвращают жесткие удары при полной загрузке. При производстве таких пружин на станках с программным управлением шаг контролируется с точностью до 0,1 мм.

Правильный расчет шага исключает соударение витков при рабочих ходах, что предотвращает появление шума и механическое повреждение защитного покрытия.

Пружины сжатия, изготовленные из углеродистых сталей, крайне чувствительны к атмосферной коррозии. Даже незначительное пятно ржавчины на поверхности витка может стать очагом концентрации напряжений и причиной внезапного перелома детали. Поэтому после производства и контроля изделия проходят обязательную консервацию.

Пружины покрывают слоем нейтрального индустриального масла или специализированными ингибиторами коррозии. Для длительного хранения и транспортировки используется упаковка в парафинированную или промасленную бумагу, которая блокирует доступ влаги к металлу.

Малогабаритные пружины часто упаковывают в герметичные полиэтиленовые пакеты с добавлением осушителя. Крупные изделия укладываются в деревянные ящики с ложементами, предотвращающими соударение деталей и повреждение защитного слоя.

Правильная упаковка гарантирует сохранение всех технических характеристик и товарного вида пружин в течение 12 или 24 месяцев складского хранения.
