Производство гаек

Использование мелкого шага резьбы при изготовлении гаек продиктовано необходимостью повышения надежности соединения в условиях сильных вибраций и переменных нагрузок. Мелкая резьба обладает меньшим углом подъема витка, что создает повышенное трение в паре и препятствует самопроизвольному отвинчиванию.

Такие метизы позволяют проводить более точную регулировку усилия затяжки, что важно для настройки зазоров в подшипниковых узлах. Кроме того, гайки с мелким шагом меньше ослабляют сечение стержня болта или вала, сохраняя его прочность. Из-за меньшей глубины профиля соединения лучше сопротивляются износу при многократной сборке.

При проектировании высокооборотистых механизмов выбирают гайки с мелкой резьбой, так как они обеспечивают максимальную стабильность преднатяга без использования дополнительных стопорных элементов.

Заедание или «закусывание» резьбы (галлинг) - специфическая проблема аустенитных нержавеющих сталей. При закручивании гайки под нагрузкой микровыступы на витках вступают в молекулярное сцепление, что ведет к моментальной блокировке соединения.

Чтобы этого избежать, при производстве гаек применяют метод электрохимического полирования резьбы для снижения шероховатости. Также эффективно использование пар из разных марок стали: например, гайка из AISI 316 в паре с болтом из AISI 304. Самым надежным промышленным решением становится нанесение на резьбу гайки антифрикционных покрытий на основе тефлона, дисульфида молибдена или воска.

При монтаже нержавеющего крепежа обязательно применение специализированных противозадирных паст, которые гарантируют легкость демонтажа узла даже после длительного срока эксплуатации.

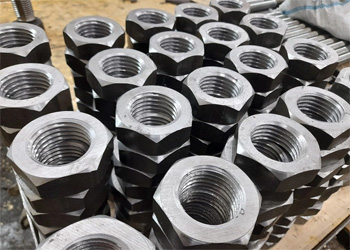

Высокие гайки (высотой 1.5–3 диаметра резьбы) применяют в узлах, испытывающих экстремальные осевые нагрузки, где стандартная высота не обеспечивает достаточного количества работающих витков. Увеличенная площадь контакта распределяет давление более равномерно, предотвращая срыв резьбы и смятие металла. Такие изделия востребованы в станочных приспособлениях, прессах и тяжелых металлоконструкциях.

Изготавливаются высокие гайки методом точения из шестигранного прутка легированных сталей с последующей закалкой. Важно обеспечить идеальную перпендикулярность торца оси резьбы для исключения изгибающих напряжений на шпильку.

Использование высоких гаек в сочетании с термообработанными шпильками позволяет создавать сверхнадежные разъемные соединения. Они способны выдерживать многотонные усилия растяжения без пластической деформации профиля витков.

Низкие гайки (ГОСТ 5916) используются преимущественно в качестве контргаек для фиксации основного крепежа от самоотвинчивания. Из-за малой высоты они не могут нести полную расчетную нагрузку узла, но создают необходимое осевое давление в витках основной гайки, блокируя её ход. Низкие модели незаменимы и в условиях дефицита пространства, когда стандартный метиз невозможно разместить по габаритам.

На производстве такие гайки получают методом холодной штамповки из листового проката или точением. При монтаже важно соблюдать последовательность: сначала затягивается низкая гайка, а затем сверху наворачивается и прижимается основная высокая гайка.

Тщательный подбор материала контргайки, идентичного основному крепежу, предотвращает коррозию и гарантирует стабильность фиксации стопорного узла при температурных колебаниях.

Встроенное кольцо из эластичного нейлона в таких гайках расположено в верхней части метиза. При вкручивании болта нейлоновая вставка деформируется и плотно обхватывает резьбу, создавая постоянное радиальное давление и высокое трение. Это исключает люфт в соединении и надежно фиксирует гайку в заданном положении даже при сильной вибрации.

В отличие от шайб Гровера такие гайки обеспечивают более мягкое и равномерное стопорение. Важно учитывать, что нейлоновое кольцо теряет свойства при температурах выше 100–120 градусов, поэтому для горячих зон применяются цельнометаллические стопорные гайки с деформированной резьбой.

Самоконтрящиеся гайки с нейлоном используют в автомобильной технике и бытовых приборах, когда требуется надежная фиксация без риска повреждения поверхности окрашенных деталей.

Выпуск метизов высших классов прочности требует использования легированных сталей типа 40Х или 35ХГСА и проведения контролируемого термического цикла. После формирования шестигранника и нарезания резьбы гайки подвергаются закалке в защитной атмосфере с последующим отпуском до заданной твердости (32–40 HRC). Это обеспечивает металлу способность выдерживать высокие контактные напряжения без деформации граней под ключом.

Важный нюанс - контроль обезуглероженного слоя: если на поверхности витков содержание углерода снизится, резьба станет мягкой и «поплывет» под нагрузкой. На финальном этапе такие гайки проходят проверку на пробную нагрузку, которая подтверждает их способность работать с болтами соответствующих классов 10.9 и 12.9.

Для ответственных несущих каркасов зданий нужно заказывать гайки только с маркировкой класса прочности на торце, подтверждающей их конструкционную надежность.

Идеальная центровка резьбового отверстия относительно граней гайки необходима для равномерного распределения усилий при затяжке инструментом. Несоосность приводит к тому, что гаечный ключ или головка прилегают к деталям неравномерно, вызывая перекос и риск срыва граней.

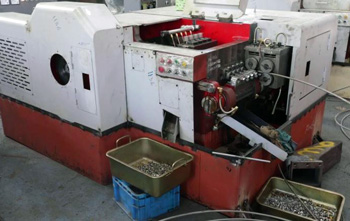

При изготовлении гаек на автоматизированных токарных многошпиндельных станках заготовка подается из калиброванного шестигранного прутка, а сверление и нарезание резьбы проводят за один установ. Это гарантирует отклонение соосности не более 0,05 мм. В процессе штамповки за точность отвечает качество оснастки и правильное позиционирование пуансона.

Тщательный контроль симметричности изделия обеспечивает легкую работу автоматических гайковертов на сборочных линиях.

Гальваническое или термодиффузионное покрытие увеличивает толщину металла на витках, что может сделать невозможным навинчивание гайки на стандартный болт. Толщина слоя цинка может составлять от 6 до 40 микрон, что существенно для мелких резьб.

Для решения этой проблемы при производстве гаек под покрытие используют технологию «плюсового» допуска: резьба нарезается с небольшим припуском (увеличенным диаметром). После нанесения защитного слоя фактический размер резьбы возвращается в поле допуска 6H. Важно не проводить повторную нарезку резьбы метчиком по уже оцинкованному изделию, так как это полностью удалит защиту внутри гайки, сделав её уязвимой к коррозии.

При заказе гаек с горячим цинкованием следует уточняйть необходимость калибровки под конкретный класс точности болта для обеспечения легкой собираемости узла.

Латунные и медные гайки ценятся в электротехнической промышленности благодаря высокой электропроводности и отсутствию магнитных свойств. Латунь марки ЛС59-1 («автоматная») отлично поддается высокоскоростной обработке, позволяя нарезать чистую резьбу без заусенцев. Медные гайки чаще применяются в качестве контактов или элементов теплоотвода.

Главное требование к таким метизам - отсутствие окислов на резьбовой поверхности, что достигается гальваническим лужением (покрытием оловом) или серебрением. Это предотвращает рост сопротивления в месте контакта и исключает нагрев узла. Важно учитывать, что латунь значительно мягче стали, поэтому при монтаже следует строго контролировать момент затяжки.

Латунные гайки участвуют в сборке распределительных щитов и радиоаппаратуры, чтобы гарантировать стабильность электрических параметров и долговечность контактных групп.

Фланцевые гайки (DIN 6923) объединяют в себе функции гайки и стопорной шайбы. Широкое основание (фланец) распределяет давление затяжки по большой площади, что полезно для тонкостенных деталей.

Зубчатые насечки на нижней стороне фланца работают как фиксатор: при затягивании они слегка врезаются в поверхность детали, создавая механическое препятствие для обратного вращения. Это позволяет отказаться от использования гроверов и плоских шайб, сокращая время сборки и снижая вес конструкции.

В процессе производства насечки формируются методом холодной высадки одновременно с корпусом гайки. Такая конструкция особенно эффективна в узлах, работающих под действием вибраций в автомобилестроении и сельхозмашиностроении.

При использовании фланцевых гаек с насечками необходимо помнить, что они могут повредить декоративное покрытие детали. Поэтому их применение оправдано на неокрашенных поверхностях.

Рым-гайка - специфический такелажный метиз, оснащенный стальным кольцом для захвата груза крюком крана. В отличие от обычной гайки она испытывает значительные нагрузки на вырыв и изгиб кольца.

Изготавливают эти метизы методом горячей штамповки из качественных углеродистых сталей (например, Сталь 20 или 25) с последующим нормализующим отжигом. Резьбовое отверстие проходит строгую проверку на соосность и полноту профиля витков. Каждая рым-гайка маркируется значением рабочей нагрузки (WLL) и проходит обязательные испытания на стенде. Недопустимо наличие на кольце трещин, задиров и следов сварки.

При монтаже рым-гайку необходимо закручивать до полного прилегания опорного торца к поверхности оборудования, так как работа «на зазоре» может привести к излому резьбового стержня болта. Перед каждой операцией по подъему тяжестей рекомендуется регулярно проводить осмотр кольца на предмет отсутствия деформаций.

Качество обработки опорного торца гайки напрямую влияет на коэффициент трения в соединении и точность достижения расчетного усилия затяжки. Если торец имеет неровности, следы грубой вырубки или перекос, пятно контакта будет неравномерным. Это приведет к локальной деформации металла детали и постепенному ослаблению натяга резьбы из-за смятия микровыступов.

На производстве торцевые поверхности гаек проходят операцию подрезки или шлифования. Шероховатость Ra 1.6–0.8 обеспечивает оптимальные условия для работы узла. Для ответственных соединений в аэрокосмической отрасли торцы гаек обрабатываются с допуском параллельности в сотые доли миллиметра.

Использование гаек с качественно обработанным торцом гарантирует сохранение момента затяжки в течение всего периода эксплуатации, предотвращая самопроизвольное раскручивание узла.
