Изготовление муфт зубчатых

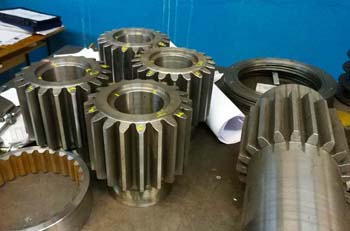

В современных зубчатых муфтах внешние зубья втулок нарезают с бочкообразным (сферическим) профилем. Это технологическое решение позволяет узлу эффективно компенсировать угловые смещения валов без риска заклинивания зацепления. При перекосе стандартный прямой зуб контактировал бы с обоймой только кромкой, что привело бы к моментальному выкрашиванию металла. Сферическая поверхность обеспечивает сохранение пятна контакта в центре зуба, равномерно распределяя давление по всей рабочей плоскости.

При производстве таких деталей на зуборезных станках с ЧПУ контролируется радиус кривизны каждой грани. Использование бочкообразных зубьев позволяет муфте работать при углах перекоса до 1.5 градусов, что существенно снижает нагрузку на подшипниковые опоры сопрягаемых агрегатов.

При заказе муфт необходимо уточнить наличие модификации профиля зубьев, так как это определяет долговечность работы передачи в условиях нестабильной центровки.

Государственный стандарт 5006-94 строго регламентирует выбор сырья для производства муфт типов МЗ и МЗП. Основным материалом служат стальные поковки из сталей марок 40, 45, 40Х или 45Л. Применение литых заготовок допускается только при условии обеспечения механических свойств, не уступающих кованому металлу.

Важнейшее требование - достижение твердости рабочих поверхностей зубьев в диапазоне от 40 до 50 HRC для втулок и от 35 до 45 HRC для обойм. Разница в твердости сопрягаемых деталей необходима для предотвращения эффекта «схватывания» металла под нагрузкой.

Тщательный подбор химического состава стали гарантирует высокую усталостную прочность изделия при передаче значительных крутящих моментов. Для тяжелых условий эксплуатации рекомендуется выбирать муфты, изготовленные из легированной стали 40ХН, которая обладает повышенной ударной вязкостью и износостойкостью.

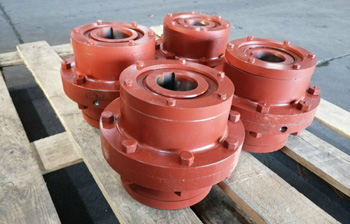

Аббревиатура МЗ обозначает стандартную муфту зубчатую, состоящую из двух втулок и двух обойм, соединенных болтами. Она предназначена для прямого соединения двух валов. Тип МЗП (муфта с промежуточным валом) конструктивно отличается наличием только одной зубчатой пары и фланцевой полумуфты. Такая схема используется для передачи момента через длинный промежуточный вал-проставку, что позволяет соединять агрегаты, находящиеся на значительном удалении друг от друга.

При изготовлении муфт МЗП важно обеспечить идеальную перпендикулярность торца фланца к оси вращения. Промежуточный вал в таких системах помогает компенсировать значительные радиальные смещения, которые не под силу стандартной двойной муфте.

При проектировании привода выбирают тип МЗ для компактных соединений, а МЗП - в случаях, когда требуется исключить передачу тепла или вибраций между двигателем и механизмом.

Способность муфты сглаживать несоосность валов зависит от величины осевого зазора в зацеплении и геометрии зубьев. Существует три вида компенсируемых отклонений: осевое (вдоль валов), радиальное (параллельное смещение осей) и угловое (перекос под углом).

При производстве расчет этих параметров ведется исходя из диаметра делительной окружности и ширины зубчатого венца. Чем больше зазор, тем выше компенсация, но при этом возрастает уровень шума и динамические удары при реверсе. Инженеры находят оптимальный баланс, обеспечивающий плавность хода при заданном допуске на монтаж.

Важно помнить, что предельные значения смещений, указанные в паспорте, даны для работы по отдельности; при их комбинации ресурс муфты снижается. Соосность валов тщательно проверяют с помощью лазерных систем выверки даже при наличии компенсирующей муфты, так как минимальные отклонения существенно продлевают жизнь зубчатого зацепления.

Зубчатые муфты часто имеют значительную массу (до нескольких сотен килограммов) и работают на скоростях вращения до 3000–4000 оборотов в минуту. Любая неоднородность металла или неточность обработки отверстий вызывает центробежный дисбаланс.

Динамическая балансировка на специальных стендах - обязательный этап производства для высокооборотистых приводов. В процессе процедуры мастер снимает лишний металл со щек обойм или устанавливает балансировочные грузы в специально предусмотренные места. Качественно отбалансированная муфта не создает вибраций, разрушающих уплотнения и подшипники. В ряде случаев балансировка проводится в сборе с сопрягаемыми валами.

Для обеспечения бесшумной работы и долговечности муфты на заказ рекомендуется выбирать изготовление муфт с классом точности балансировки G6.3 по стандарту ISO 1940. Это гарантирует стабильность системы на всех рабочих режимах.

Зубчатое зацепление муфты работает в условиях интенсивного трения скольжения, вызванного компенсацией перекосов. Без качественного смазочного слоя металл мгновенно нагревается, что ведет к задирам и быстрому износу профиля зубьев.

В процессе изготовления корпуса муфты оснащают герметичными уплотнениями для удержания смазки внутри полости под действием центробежных сил. Чаще всего применяются консистентные смазки с противозадирными присадками или жидкие масла, подаваемые через пресс-масленки. При вращении смазочный материал распределяется по внутреннему венцу обойм, обеспечивая работу в режиме масляного клина.

Тщательный контроль уровня и чистоты смазки позволяет избежать «сухого» трения и коррозии зубьев. При эксплуатации следует регулярно проводить замену смазочного состава в соответствии с регламентом, так как накопление продуктов износа в масле превращает его в абразивную пасту, ускоряющую разрушение зацепления.

Закалка токами высокой частоты (ТВЧ) - эффективный метод повышения твердости поверхности при сохранении вязкой сердцевины металла. В отличие от объемной закалки ТВЧ-нагрев воздействует локально на профиль зуба, проникая на глубину 2–4 мм. Это создает сверхтвердый слой, устойчивый к контактной усталости и выкрашиванию.

Важный технологический нюанс - равномерность прогрева впадин и вершин зубьев для исключения зон концентрации напряжений. После закалки детали проходят обязательный стабилизирующий отжиг. Правильно проведенная термообработка позволяет муфте выдерживать многократные пусковые перегрузки без деформации зубчатого венца.

При приемке продукции стоит обратить внимание на оттенок поверхности зубьев: наличие цветов побежалости в основании может свидетельствовать о перегреве, что снижает прочность зуба на излом.

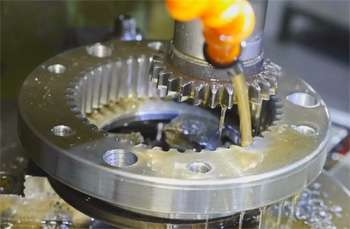

Изготовление внутренних зубчатых венцов в массивных обоймах требует применения специализированного оборудования: зубодолбежных станков или протяжных установок. Инструмент (долбяк) совершает возвратно-поступательные движения внутри цилиндрической заготовки, постепенно формируя профиль каждого зуба.

Сложность заключается в необходимости обеспечения строгой соосности внутреннего венца и наружного фланца обоймы, через который проходят соединительные болты. Малейшее смещение осей вызовет биение и неравномерное распределение нагрузки между зубьями.

На производствах с ЧПУ точность позиционирования контролируется электроникой. Качественное исполнение внутренней резьбы обоймы гарантирует плавное вхождение втулок при сборке.

Использование муфт с прецизионно нарезанными внутренними зубьями исключает локальные перенапряжения в металле и обеспечивает тихую работу редуктора.

Обоймы зубчатой муфты соединяются между собой набором высокопрочных болтов, расположенных на фланцах. Точность сверления этих отверстий определяет равномерность стяжки корпуса и отсутствие перекосов уплотнительных колец.

На профессиональном производстве обработка отверстий ведется на многошпиндельных станках или центрах с ЧПУ по кондуктору. Важно обеспечить идеальное совпадение координат отверстий на обеих сопрягаемых обоймах, чтобы болты заходили без перекоса и лишнего натяга. Смещение отверстия всего на 0,1 мм может стать причиной разгерметизации корпуса муфты и утечки смазки. Тщательная зенковка кромок отверстий предотвращает появление заусенцев, способных повредить привалочные плоскости.

При сборке механизма используют динамометрический ключ для достижения равномерного усилия прижима фланцев по всему периметру. Это помогает обеспечить монолитность конструкции под нагрузкой.

В процессе выходного контроля и плановых осмотров муфту проверяют на наличие повреждений, снижающих её несущую способность. К неустранимым дефектам относятся сквозные трещины в теле втулки или обоймы, а также поломка хотя бы одного зуба. Опасный признак - наличие питтинга: мелких язв на рабочей поверхности зубьев, что свидетельствует о контактной усталости металла. Также контролируется износ профиля: при уменьшении толщины зуба более чем на 20–25% от номинала деталь подлежит немедленной замене.

Систематическое подтекание масла через уплотнения часто указывает на деформацию корпуса или износ посадочных мест. Своевременное обнаружение дефектов позволяет избежать аварийного обрыва передачи и разрушения дорогостоящих валов двигателя.

Главным индикатором остаточного ресурса муфты считается величина бокового зазора. Этот параметр необходимо регулярно отслеживать.

Коническая форма посадочного отверстия (согласно ГОСТ 12081) обеспечивает наиболее плотное и точное соединение втулки муфты с валом. Этот тип посадки позволяет передавать крутящий момент за счет сил трения, минимизируя нагрузку на шпоночное соединение.

Изготовление конических отверстий требует высокой точности обработки угла конуса для обеспечения равномерного прилегания по всей площади контакта. Проверка качества ведется по контрольным конусным калибрам «на краску». Плюсом такой конструкции является легкость демонтажа: достаточно небольшого осевого усилия для снятия втулки с вала. Процесс расточки на станках с ЧПУ гарантирует соблюдение конусности 1:10 или 1:5 с минимальными отклонениями.

При монтаже муфт с конической посадкой необходимо соблюдать величину осевого натяга, так как недостаточный прижим приведет к проворачиванию втулки и повреждению поверхности вала.

Плоскостность и чистота торцевых поверхностей обойм, соприкасающихся через прокладку, определяют сохранность смазочного материала внутри узла. При производстве муфт эти поверхности подвергаются чистовому фрезерованию или шлифованию до шероховатости Ra 1.6–0.8. Малейшие неровности или радиальные риски станут каналами для просачивания масла под действием центробежных сил.

Важно также обеспечить отсутствие забоин на фланцах, возникающих при небрежной транспортировке. Качественная обработка торцов гарантирует плотное смыкание корпуса без использования избыточного количества герметика. Тщательная очистка привалочных плоскостей перед сборкой исключает попадание твердых частиц под прокладку, что обеспечивает герметичность узла на протяжении всего межремонтного интервала.

Для достижения максимальной плотности стыка используют специализированные картонные или резиновые прокладки заводского изготовления.
