Изготовление валов для станков

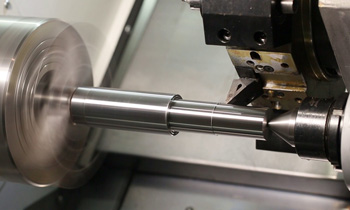

Шпиндель - самый ответственный валом любого металлообрабатывающего станка, так как он напрямую определяет точность обработки деталей. В отличие от обычных передаточных валов шпиндели работают на экстремально высоких скоростях. Они должны обладать феноменальной жесткостью и минимальным тепловым расширением.

При их производстве используют высококачественные легированные стали типа 12ХН3А или 18ХГТ с обязательной многостадийной термообработкой. Посадочные поверхности под подшипники качения обрабатывают по 5-му или 6-му квалитету точности. Особое внимание уделяется чистоте внутреннего конуса для крепления инструмента: он шлифуется и притирается до зеркального блеска.

Безупречное исполнение шпинделя исключает биение инструмента в процессе резания, что позволяет достигать микронной точности при фрезеровании и точении сложных заготовок.

Станочные валы часто вращаются со скоростью в несколько тысяч оборотов в минуту. Даже микроскопическое смещение центра масс относительно оси вращения на таких скоростях вызывает мощные центробежные силы и вибрации. Это ведет к быстрому разрушению подшипников, снижению чистоты поверхности обрабатываемых деталей и повышенному шуму в цехе.

Динамическая балансировка на специальных стендах позволяет выявить и устранить дисбаланс в нескольких плоскостях одновременно. В процессе процедуры мастер удаляет лишний металл методом сверления или добавляет балансировочные грузы в специально предусмотренные пазы.

Высокоточная балансировка гарантирует плавность хода механизмов и стабильность работы станка на всех режимах, существенно продлевая межремонтный интервал всего оборудования.

Шлицевые валы обеспечивают передачу больших крутящих моментов при возможности осевого перемещения зубчатых колес. Их изготовление включает этап нарезания шлицевого профиля (прямобочного или эвольвентного) на специализированных зубофрезерных станках.

После чернового нарезания вал проходит термическую обработку для повышения твердости граней. Финальным и самым важным этапом является шлифовка шлицев на прецизионных станках. Это необходимо для обеспечения равномерного распределения нагрузки между всеми зубьями и исключения люфтов в передаче.

Использование шлицевых соединений вместо шпоночных в станкостроении позволяет добиться более компактных размеров узлов и повысить надежность кинематических схем при работе в условиях частых реверсов и переменных нагрузок.

При ремонте станков часто возникает необходимость восстановления номинальных размеров вала в местах посадки подшипников или работы сальников. Один из эффективных способов - электродуговая или лазерная наплавка металла с последующей проточкой и шлифовкой в размер. Лазерная наплавка предпочтительнее, так как она создает минимальную зону термического влияния и исключает коробление вала.

Также применяется метод плазменного или газодинамического напыления порошковых материалов, позволяющий создать на поверхности износостойкий слой с заданными характеристиками. Восстановительные работы обходятся значительно дешевле изготовления новой детали, особенно для крупногабаритных и сложных валов.

После процедуры восстановления деталь проходит обязательную проверку соосности и балансировку для подтверждения её пригодности к дальнейшей эксплуатации.

Полые валы в станкостроении применяют для снижения веса вращающихся частей и организации централизованной подачи смазочно-охлаждающих жидкостей или гидравлического масла к рабочим органам. Изготовление таких деталей требует операции глубокого сверления на специальных станках, обеспечивающих высокую соосность внутреннего отверстия и наружной поверхности.

Трудность заключается в предотвращении увода сверла на больших длинах. После сверления внутренний канал может подвергаться расточке или хонингованию для достижения необходимой чистоты поверхности, чтобы исключить засорение системы частицами металла. Проектирование полых валов требует точного расчета толщины стенки для сохранения жесткости на кручение.

Применение таких конструкций повышает технологичность станка, позволяя интегрировать системы охлаждения непосредственно в зону контакта инструмента с деталью.

Закалка токами высокой частоты (ТВЧ) - основной метод упрочнения рабочих поверхностей валов. Суть технологии в локальном нагреве поверхностного слоя заготовки электромагнитным полем с последующим мгновенным охлаждением. Это позволяет получить твердую «корку» на глубине от 1 до 5 мм, в то время как сердцевина вала остается вязкой и прочной. Такая структура идеально сопротивляется износу и при этом выдерживает сильные ударные нагрузки без риска раскалывания.

В станкостроении закалке ТВЧ подвергают не только посадочные шейки, но и резьбовые участки, а также зоны контакта с уплотнениями. Автоматизация процесса нагрева обеспечивает стабильную твердость по всей длине обрабатываемой зоны. Термическое упрочнение является залогом того, что вал сохранит свои геометрические параметры даже при многосменной интенсивной эксплуатации станка.

Для валов большой длины, используемых в конвейерах или портальных станках, критической проблемой считается прогиб под собственным весом и силами резания. Для сохранения прямолинейности в процессе точения и шлифования применяют люнеты - дополнительные подвижные или неподвижные опоры. Они поддерживают заготовку в промежуточных точках, исключая вибрации и отжим вала от инструмента.

После механической обработки валы проходят контроль на поверочных плитах или в центрах с помощью индикаторов. Если обнаруживается искривление («биение»), деталь подвергают правке на гидравлических прессах. Высокая точность прямолинейности оси (до нескольких сотых долей на метр длины) необходима для правильной работы зубчатых зацеплений и предотвращения преждевременного износа подшипниковых узлов из-за перекосов.

Коленчатые валы (кривошипы) - ключевые детали механических прессов, преобразующими вращательное движение привода в возвратно-поступательное перемещение ползуна. Изготовление таких валов - сложная инженерная задача, так как они имеют несколько смещенных относительно оси шеек.

Кривошипные валы подвергаются колоссальным циклическим нагрузкам на изгиб и кручение в момент удара пресса. Для их производства используют высокопрочные поковки с направленным расположением волокон металла. Поверхности кривошипных шеек проходят прецизионную шлифовку и упрочнение.

Надежность коленчатого вала определяет производительность и безопасность пресса. Профессиональное изготовление таких узлов гарантирует стабильность развиваемого усилия и долговечность работы силовой машины в условиях тяжелого кузнечно-штамповочного производства.

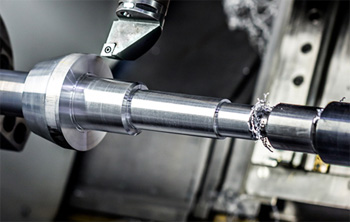

Чистовая токарная обработка не всегда позволяет достичь 6–7 квалитета точности, необходимого для современных станочных подшипников. Поэтому окончательное формирование диаметров шеек вала проводится методом круглого шлифования. Абразивный круг снимает тончайшие слои металла (сотые и тысячные доли миллиметра), исправляя погрешности формы: овальность или конусность.

В процессе шлифовки достигается требуемая шероховатость поверхности (Ra 0,4–0,8), что важно для минимизации трения и предотвращения перегрева узла. Для контроля размеров используются прецизионные скобы и пассаметры.

Стабильное качество шлифованной поверхности обеспечивает легкую и точную запрессовку подшипников, гарантируя отсутствие люфтов и вибраций в шпиндельных бабках и редукторах станков.

Валы термических печей, агрегатов намотки горячего проката и сушильных камер должны сохранять прочность и прямолинейность при нагреве. Для таких условий выбирают жаропрочные и жаростойкие стали, легированные хромом, никелем и молибденом (например, 40ХНМА). Эти сплавы обладают повышенным сопротивлением ползучести - медленной деформации под нагрузкой при высокой температуре.

При проектировании обязательно учитывается коэффициент теплового расширения для правильного расчета зазоров в опорах. Использование качественных сталей предотвращает провисание и заклинивание валов в горячих зонах.

Профессиональное изготовление термостойких комплектующих позволяет оборудованию работать в непрерывном цикле без частых остановок на правку или замену деформированных элементов приводов.

После прохождения всех этапов контроля ОТК на каждый вал оформляют сопроводительная документация. В паспорте изделия указывают фактические размеры всех критических поверхностей, зафиксированные при финальных замерах.

Обязательно вносят данные о марке стали и номере плавки, результаты проверки твердости после термообработки и протокол балансировки с указанием остаточного дисбаланса. Если проводилась дефектоскопия (УЗК или рентген), прикладывают соответствующие акты. Наличие такого документа подтверждает соответствие детали чертежу и нормам безопасности.

Для заказчика паспорт становится гарантией ресурса изделия и облегчает процесс идентификации запчасти при последующих плановых ремонтах станочного парка.
