Изготовление валов отбора мощности

Выбор материала для вала отбора мощности (ВОМ) диктуется необходимостью выдерживать колоссальные крутящие моменты и резкие динамические удары при включении навесного оборудования.

Профессиональное производство базируется на использовании легированных конструкционных сталей, таких как 40Х, 40ХН или 30ХГСА. Для наиболее нагруженных валов, работающих в тяжелых тракторах и спецтехнике, применяют цементуемые стали марки 18ХГТ или 12ХН3А. Эти сплавы позволяют создать деталь с чрезвычайно твердым поверхностным слоем и вязкой, эластичной сердцевиной, которая не лопается при внезапном заклинивании рабочего органа машины.

Использование качественного сырья в сочетании с точным соблюдением технологии проката гарантирует, что вал не деформируется («не скрутится») под нагрузкой, сохраняя работоспособность трансмиссии на протяжении всего межремонтного интервала эксплуатации техники.

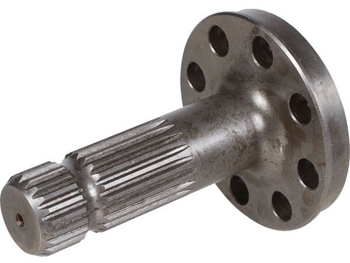

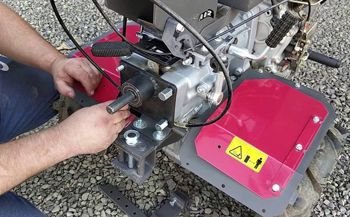

Шлицевое соединение - ключевой узел передачи момента от ВОМ к карданному валу навесного агрегата. В зависимости от типа техники (отечественная или импортная) шлицы могут быть прямобочными или эвольвентными, выполненными по стандартам ГОСТ или DIN.

Процесс изготовления включает черновое нарезание на зубофрезерных станках с последующей чистовой доводкой. Особое значение имеет точность профиля и параллельность шлицев оси вала: малейшее отклонение приведет к биению и быстрому разбиванию посадочного места в муфте.

Финальная стадия обработки часто включает шлифовку шлицев на прецизионном оборудовании. Это обеспечивает равномерное распределение нагрузки между всеми зубьями соединения, исключает люфты и существенно снижает уровень шума при работе подъемных или почвообрабатывающих механизмов.

Хвостовик вала отбора мощности подвергается наиболее интенсивному износу из-за постоянного трения и вибраций в зоне контакта с карданом. Для придания изделию необходимых прочностных характеристик применяется многоступенчатая термообработка. Чаще всего это закалка токами высокой частоты (ТВЧ), которая позволяет упрочнить только рабочую зону шлицев на глубину 2–5 мм.

В ряде случаев используется цементация: насыщение поверхности углеродом с последующей закалкой. Это формирует сверхтвердый слой (50–60 HRC), устойчивый к истиранию и смятию. Правильно проведенный цикл термообработки в автоматизированных печах исключает появление внутренних микротрещин и температурных поводок.

Качественное упрочнение позволяет хвостовику выдерживать многократные циклы присоединения оборудования без износа граней, что является залогом долговечности всего узла отбора мощности.

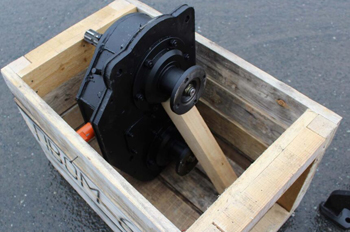

Корпус вала отбора мощности должен надежно удерживать смазку внутри редуктора и защищать внутренние детали от попадания пыли и влаги. При производстве корпусных частей особое внимание уделяется чистоте обработки посадочных мест под сальники и манжеты. Поверхности под уплотнения шлифуют до шероховатости Ra 0.8–0.4, что исключает преждевременный износ мягкой резины сальника микронеровностями металла.

При сборке используют прецизионные подшипниковые узлы, обеспечивающие отсутствие радиального биения вала, которое могло бы привести к разгерметизации. Применение современных синтетических уплотнителей в сочетании с высокоточной расточкой корпуса гарантирует отсутствие подтеков масла даже при работе в условиях сильной запыленности и постоянных вибраций, что характерно для сельскохозяйственных и дорожно-строительных работ.

Независимый ВОМ имеет более сложную кинематическую схему по сравнению с зависимым, так как он приводится в движение напрямую от коленчатого вала двигателя через собственную муфту.

Изготовление такого узла требует производства дополнительных полых валов и сложных механизмов переключения. Внутренний вал должен иметь идеальную соосность с внешним приводом, что достигается прецизионной расточкой и шлифовкой на станках с ЧПУ. Сложность также заключается в изготовлении многодисковых фрикционных муфт, которые позволяют плавно включать отбор мощности под нагрузкой.

Высокие требования к точности изготовления всех деталей независимого привода обусловлены необходимостью синхронной работы систем без рывков. Профессиональное исполнение таких механизмов обеспечивает комфортное управление навесным оборудованием и предотвращает поломки двигателя при резких изменениях сопротивления рабочего органа.

ВОМ может вращаться со скоростью 540 или 1000 оборотов в минуту, а в некоторых режимах и выше. Наличие даже небольшого дисбаланса на таких скоростях вызывает мощные центробежные силы, которые разрушают подшипники и посадочные места в корпусе редуктора. Динамическая балансировка на специальных балансировочных станках позволяет выявить неравномерность распределения массы вала и устранить её.

Мастер производит выборку металла в определенных точках или устанавливает корректирующие грузы. Качественная балансировка сводит вибрации к минимуму, что значительно продлевает ресурс трансмиссии трактора и защищает дорогостоящее навесное оборудование от преждевременного выхода из строя. Точность балансировки проверяется с помощью цифровых датчиков, гарантируя плавную и тихую работу механизмов отбора мощности во всех эксплуатационных режимах.

Конструкция со сменными хвостовиками позволяет быстро адаптировать одну и ту же спецтехнику под разные стандарты навесного оборудования (например, с 6, 8 или 21 шлицом). При изготовлении таких валов инженеры проектируют надежный внутренний замок, исключающий люфт хвостовика в основном теле вала.

Посадочное место выполняется с высокой точностью, часто с использованием конусных или шлицевых сопряжений. Сменные элементы производятся из высокопрочных сталей и проходят индивидуальную термообработку. Это технологичное решение избавляет заказчика от необходимости покупки нескольких типов валов целиком.

Профессиональное производство сменных наконечников обеспечивает их полную взаимозаменяемость и легкость фиксации с помощью стопорных колец или болтов, что существенно повышает универсальность парка спецтехники предприятия.

Ремонт шлицевой части ВОМ - востребованная услуга, позволяющая избежать покупки дорогостоящего нового агрегата. Процесс включает наплавку изношенных поверхностей специальными твердосплавными электродами или порошковой проволокой. Важно использовать наплавочные материалы, близкие по составу к основному металлу вала, чтобы избежать напряжений на границе слоев.

После наплавки вал устанавливается на фрезерный станок с ЧПУ, где производится повторное нарезание шлицевого профиля в строгом соответствии с исходными размерами. Завершает процесс финишная шлифовка и проверка твердости восстановленного слоя. Такой метод позволяет вернуть детали первоначальные характеристики износостойкости.

Тщательная дефектоскопия после ремонта гарантирует отсутствие скрытых трещин в зоне наплавки, обеспечивая надежную работу восстановленного вала в тяжелых условиях.

Изготовление аналогов ВОМ для зарубежных тракторов и экскаваторов (John Deere, Case, JCB) в рамках импортозамещения требует точного соблюдения международных стандартов резьб и шлицев. Часто импортные детали имеют дюймовые параметры или специфические эвольвентные профили зубьев, которые невозможно воссоздать на стандартном отечественном оборудовании.

Профессиональные предприятия используют системы 3D-сканирования для точного копирования геометрии оригинального образца. При производстве подбираются аналоги сталей, соответствующие по пределу текучести и вязкости оригинальным материалам.

Использование высокоточных обрабатывающих центров позволяет выпускать запчасти, которые по ресурсу не уступают оригиналам, но при этом стоят значительно дешевле и поставляются в кратчайшие сроки. Это исключает длительные простои техники из-за ожидания поставок по параллельному импорту.

Синхронный ВОМ обеспечивает жесткую связь между частотой вращения вала и скоростью движения трактора. Это необходимо для работы механизмов, производительность которых должна быть строго привязана к пройденному пути. Например, для сеялок точного высева или для разбрасывателей удобрений.

При изготовлении синхронных приводов требуется высокая точность согласования шестерен в коробке передач. Передаточное число рассчитывается таким образом, чтобы на каждый метр пути вал совершал строго определенное количество оборотов. Любая погрешность в изготовлении зубчатых зацеплений приведет к нарушению технологического процесса в сельском хозяйстве.

Высокое качество мехобработки и сборки таких систем гарантирует стабильность агротехнических показателей и надежность работы трансмиссии при частых изменениях скорости движения машины.
