Изготовление оснастки для пресса

Количество гнезд в оснастке для пресса определяет производительность производственной линии и себестоимость конечного изделия. Одногнездная пресс-форма позволяет изготовить за один цикл работы пресса только одну деталь. Такая конструкция проще в проектировании и изготовлении, она дешевле и требует меньших усилий при наладке оборудования.

Многогнездная оснастка, имеющая несколько идентичных полостей, позволяет выпускать за тот же промежуток времени в разы больше продукции. Это особенно важно для массового производства товаров народного потребления или мелких технических деталей.

При проектировании многогнездных форм инженерам приходится решать сложную задачу равномерного распределения давления и температуры материала между всеми полостями, чтобы исключить брак. Стоимость многогнездной оснастки значительно выше, но при больших тиражах она окупается за счет сокращения времени работы оборудования и снижения удельных затрат на оплату труда персонала.

Современное проектирование оснастки для пресса невозможно представить без использования систем автоматизированного моделирования. Создание точной виртуальной копии будущей формы позволяет инженерам провести детальный анализ работы механизма еще до начала закупки металла.

На этапе трехмерного моделирования можно имитировать процесс заполнения формы расплавом, выявить зоны возможного перегрева или образования воздушных пробок. Это дает возможность внести корректировки в конструкцию литниковой системы и расположения охлаждающих каналов. Компьютерные испытания позволяют проверить кинематику движения пуансона и матрицы, исключив риск их соударения или заклинивания выталкивателей.

Использование виртуальных прототипов сокращает время разработки документации и сводит к минимуму вероятность ошибки при изготовлении деталей на станках с программным управлением. Это существенно удешевляет проект и гарантирует, что готовая оснастка будет полностью соответствовать требованиям заказчика.

Хотя оба типа приспособлений называют оснасткой, условия их работы и конструктивные особенности существенно различаются. Пресс-формы для литья пластмасс работают с расплавленным материалом, поэтому важнейшим элементом их конструкции является сложная система нагревательных и охлаждающих каналов. Такие формы должны обеспечивать герметичность при подаче полимера под огромным давлением.

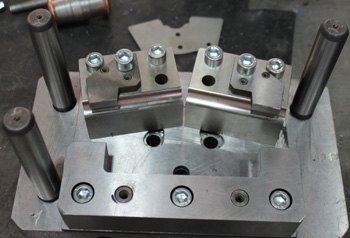

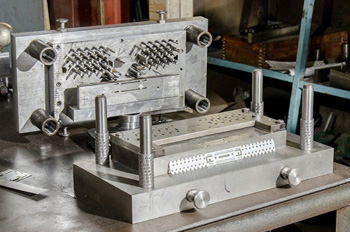

В отличие от них штампы для холодной обработки металла работают с твердыми заготовками. Главное требование к ним - высочайшая механическая прочность и износостойкость режущих и гибочных кромок. В штампах не требуется сложная система терморегуляции, но необходима прецизионная точность зазоров между пуансоном и матрицей для предотвращения заусенцев на металле.

Для изготовления литьевых форм чаще используют коррозионностойкие стали, так как некоторые полимеры выделяют агрессивные газы при нагреве, а для штампов приоритетом становятся ударная вязкость и твердость инструментальных сплавов.

Выбор между двухплитной и трехплитной конструкцией пресс-формы зависит от сложности геометрии изделия и от требований к расположению литника. Двухплитные формы наиболее просты: они имеют одну плоскость разъема, через которую извлекается деталь. Такая оснастка надежна и недорога в производстве, но она накладывает ограничения на способ подачи материала.

Трехплитные пресс-формы имеют две плоскости разъема. Дополнительная промежуточная плита позволяет автоматически отделять литниковую систему от готового изделия в процессе раскрытия формы. Это избавляет от необходимости последующей ручной обработки детали и позволяет подавать расплав в центр изделия, что важно для исключения деформаций при остывании. Трехплитные формы сложнее в изготовлении и требуют более длительной настройки, но они незаменимы при автоматизированном производстве сложных технических изделий, где требуется высокая эстетика поверхности без следов впрыска на видимых частях.

Перед сдачей заказчику каждая изготовленная пресс-форма должна пройти обязательный этап испытаний на специализированном стенде или термопластавтомате. Цель этого экзамена в проверке работоспособности всех систем оснастки в условиях, максимально приближенных к реальному производству.

Во время испытаний контролируется герметичность контуров охлаждения, плавность хода плит и четкость срабатывания системы выталкивания. Технологи производят несколько пробных отливок или оттисков для анализа качества полученных образцов. Проверяется соблюдение линейных размеров, отсутствие облоя, утяжин или недоливов материала.

Если в ходе тестирования выявляются дефекты, форма отправляется на доводку в инструментальный цех. Только после получения стабильной партии годных изделий, полностью соответствующих эталонному образцу, оснастка признается годной к эксплуатации. Результаты испытаний фиксируются в протоколе, который становится частью технического паспорта готовой пресс-формы.

Нанесение защитного хромового покрытия на рабочие части пресс-формы - эффективный способ повышения её долговечности и качества выпускаемой продукции. Хром обладает чрезвычайно высокой твердостью и отличными антифрикционными свойствами. Слой хрома защищает сталь от коррозии, которая может возникнуть из-за конденсата влаги в каналах охлаждения или при использовании агрессивных полимеров. Кроме того, хромированная поверхность имеет низкий коэффициент трения, что значительно облегчает съем готового изделия и предотвращает его повреждение.

Зеркальная полировка поверхности перед хромированием гарантирует отсутствие микроскопических дефектов, которые могли бы отпечататься на пластике. Это особенно важно для производства прозрачных линз, корпусов бытовой техники и упаковки премиального сегмента. Качественная обработка поверхности позволяет сократить время производственного цикла, так как деталь легче отделяется от стенок матрицы. Также уменьшается количество брака, связанного с налипанием материала.

Несмотря на высокую стоимость разработки и производства индивидуальной оснастки для пресса, её использование наиболее практично при долгосрочном планировании выпуска продукции. Основная часть затрат приходится на начальный этап проектирования и механической обработки сложных деталей из дорогостоящей стали. Однако после запуска серийного производства стоимость каждого отдельного изделия становится минимальной.

При использовании метода литья пластмасс под давлением отходы материала практически отсутствуют, так как литники могут быть переработаны и использованы повторно. Высокая скорость работы современного прессового оборудования позволяет выпускать тысячи деталей в смену силами одного оператора.

Индивидуальная пресс-форма гарантирует уникальность и высокое качество продукта, что позволяет компании успешно конкурировать на рынке. Вложения в качественную оснастку окупаются за счет стабильности производственного процесса и отсутствия затрат на постоянную доводку и ремонт некачественного инструмента.

В процессе длительной эксплуатации элементы пресс-формы подвергаются естественному истиранию и механическим повреждениям. Ремонт такой оснастки позволяет восстановить её работоспособность без необходимости заказа нового комплекта.

Для устранения сколов, забоин или глубоких царапин на рабочих поверхностях применяется технология наплавки металла. Использование лазерной или аргонодуговой сварки позволяет точечно добавить материал в зону дефекта без перегрева всей детали, что исключает риск температурной деформации формы. После наплавки восстановленный участок обрабатывается на шлифовальных или фрезерных станках до восстановления проектных размеров. Если износу подверглись направляющие втулки или колонки, производится их полная замена на новые.

Завершающим этапом ремонта становится повторная полировка, а по необходимости - восстановление хромового покрытия. Профессиональный ремонт возвращает пресс-форме первоначальную точность, позволяя ей выдержать еще несколько сотен тысяч рабочих циклов.

Система выталкивания предназначена для автоматического извлечения детали из пресс-формы после раскрытия. Основные ее элементы - выталкиватели, представляющие собой стальные стержни, которые в нужный момент выдвигаются из плиты и отделяют изделие от поверхности матрицы или пуансона.

При проектировании оснастки крайне важно правильно рассчитать количество и расположение точек контакта, чтобы усилие распределялось равномерно. Неправильное размещение выталкивателей может привести к деформации еще теплой детали, появлению вмятин или разрыву стенок изделия.

Выталкиватели изготавливают из износостойкой стали, для снижения трения они проходят процедуру азотирования. В сложных формах могут использоваться трубчатые выталкиватели или подвижные плиты съема.

Надежная работа этого узла гарантирует безостановочный цикл производства и исключает необходимость вмешательства оператора для ручного извлечения застрявших деталей из зоны прессования.

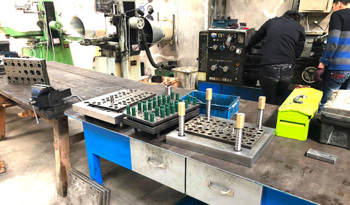

Высокое качество механической обработки отдельных деталей оснастки для пресса - лишь половина успеха: решающее значение имеет точность финальной сборки всей системы.

На этом этапе мастера производят прецизионную подгонку плоскостей смыкания плит. Допуск на непараллельность поверхностей обычно не превышает сотых долей миллиметра. Если плиты смыкаются неплотно, в зазоры будет проникать расплавленный материал, образуя дефект, называемый облоем. Это требует дополнительной ручной зачистки изделий и ведет к перерасходу сырья. Неравномерный прижим также вызывает перекос направляющих колонок и ускоренный износ посадочных гнезд.

Использование современных измерительных инструментов и координатных плит при сборке позволяет добиться идеальной соосности пуансона и матрицы. Качественно собранная пресс-форма работает плавно, без рывков и лишнего шума, что существенно продлевает её жизненный цикл и обеспечивает безупречную повторяемость параметров выпускаемой продукции.

При заказе изготовления оснастки для пресса необходимо заранее определить требуемый тираж изделий, так как это напрямую влияет на выбор марки стали.

Если планируется мелкосерийный выпуск или изготовление опытных образцов, для производства формы могут быть использованы алюминиевые сплавы или стали средней твердости. Такая оснастка дешевле и быстрее в изготовлении, но её ресурс ограничен несколькими сотнями или тысячами оттисков.

Для массового производства, рассчитанного на сотни тысяч и миллионы рабочих циклов, применяют только высококачественные легированные стали, прошедшие процедуру улучшения или закалки. Такие материалы способны годами выдерживать высокое давление, трение и температурные перепады без потери геометрической точности.

Заказчик должен понимать, что экономия на металле при больших объемах выпуска приведет к преждевременному выходу формы из строя и дополнительным затратам на её ремонт или повторное изготовление, что в итоге окажется дороже.
