Оснастка для станков

Четырехкулачковые патроны с независимым перемещением зажимных элементов применяют для установки заготовок со сложной или асимметричной геометрией. Конструкция включает массивный стальной корпус с четырьмя радиальными пазами, внутри которых перемещаются закаленные стальные сегменты.

Каждый кулачок имеет индивидуальный винтовой привод, который позволяет смещать деталь относительно центральной оси шпинделя для обработки эксцентриковых поверхностей. Это помогает закрепить прямоугольную отливку или поковку с неровными краями для последующего фрезерования. Зажимное усилие распределяют неравномерно, чтобы компенсировать дисбаланс массы и предотвратить вылет заготовки при вращении. Корпус патрона изготавливают из высокопрочного чугуна или кованой стали.

Поверхности пазов и резьбовых соединений проходят процедуру цементации и шлифовки для обеспечения плавного хода и высокой точности позиционирования. Для фиксации тяжелых деталей применяют кулачки со ступенчатым профилем, которые увеличивают площадь контакта и надежность захвата металла.

Пневматические зажимы обеспечивают быструю фиксацию заготовок на рабочем столе станка с помощью энергии сжатого воздуха. Устройство состоит из герметичного цилиндра, поршня и системы рычагов, которые преобразуют давление воздуха в мощное прижимное усилие. Когда сжатый газ поступает в рабочую камеру под давлением 6–8 бар, поршень перемещается и приводит в действие прижимную лапку или губки.

Такая оснастка сокращает время на вспомогательные операции в несколько раз, потому что зажим происходит мгновенно после нажатия кнопки. Автоматизация процесса исключает ошибки, которые часто возникают при ручной затяжке винтовых креплений. Конструкция включает предохранительные клапаны, которые удерживают деталь даже при внезапном падении давления в заводской магистрали.

Корпус зажима производят из анодированного алюминия или закаленной стали для защиты от коррозии при контакте со смазочно-охлаждающей жидкостью. Внутренние уплотнения изготавливают из износостойкого полиуретана, который сохраняет эластичность при миллионах циклов срабатывания. Регулировочные винты позволяют менять высоту прижима в зависимости от габаритов детали, которую обрабатывают в данный момент.

Губки станочных тисков изготавливают из высококачественных легированных сталей марок 40Х или 12ХН3А для обеспечения исключительной твердости и износостойкости. Заготовки проходят стадию глубокой цементации и закалки до получения твердости поверхности 55–60 HRC по всей площади контакта.

После термической обработки рабочие плоскости подвергают прецизионной шлифовке, чтобы они имели идеальную параллельность относительно основания тисков. На зеркало губок часто наносят сетчатую или ромбовидную насечку, которая предотвращает проскальзывание металла при тяжелых режимах фрезерования. Сменная конструкция элементов позволяет быстро заменить изношенные части или установить мягкие накладки из алюминия для деликатной обработки.

Для фиксации цилиндрических деталей применяют губки с V-образными вертикальными и горизонтальными пазами, которые обеспечивают надежное базирование по четырем точкам. Внутренние отверстия под крепежные болты располагают так, чтобы головки метизов не выступали над рабочей плоскостью и не мешали инструменту. Толщина закаленного слоя позволяет проводить многократные переточки поверхности без потери механических свойств оснастки.

Люнеты служат опорой для длинных и тонких валов, которые могут прогибаться под собственным весом или под действием сил резания. Оснастку крепят на направляющие станины или непосредственно на суппорт станка в зависимости от выбранной технологической схемы.

Устройство содержит массивный литой корпус с тремя или четырьмя подвижными пинолями, которые охватывают заготовку по окружности. На концах пинолей устанавливают ролики с подшипниками или бронзовые кулачки, и они обеспечивают плавное скольжение поверхности без повреждения металла. Такая поддержка полностью убирает вибрации и биения, которые неизбежно возникают при обработке деталей с большим соотношением длины к диаметру.

Подвижные люнеты перемещаются вместе с резцом, поэтому они всегда поддерживают вал в зоне максимального давления режущего инструмента. Стационарные модели фиксируют в одном положении, они необходимы при растачивании торцов или сверлении глубоких отверстий с обратной стороны заготовки. Для работы с заготовками большого диаметра применяют разъемные конструкции люнетов с откидной верхней частью для удобства загрузки.

Универсальная делительная головка позволяет поворачивать заготовку на строго заданный угол для нарезания зубьев шестерен, шлицев или канавок. Механизм включает червячную пару с передаточным отношением 1:40, которая обеспечивает высокую плавность хода и точность деления. Главный шпиндель оснащают лимбом и делительным диском с рядами отверстий, через которые фиксируют положение рукоятки. Когда мастер поворачивает рукоятку, вращение передается на деталь, и она занимает нужное положение относительно фрезы.

Оснастка позволяет выполнять не только простое, но и дифференциальное деление для получения сложного количества делений на окружности. Корпус головки имеет массивное основание и возможность наклона шпинделя в вертикальной плоскости от 10 до +90 градусов.

Все шестерни и червячные валы изготавливают из закаленной стали и тщательно притирают друг к другу для полного отсутствия люфтов. Внутренние полости заполняют густой смазкой, которая снижает трение и защищает детали от коррозии при попадании эмульсии. Для фиксации шпинделя в рабочем положении применяют мощные зажимные устройства, которые исключают самопроизвольный поворот под нагрузкой.

Электромагнитные столы фиксируют детали из ферромагнитных сплавов с помощью мощного магнитного поля, которое создают встроенные катушки. Рабочая поверхность представляет собой набор стальных полюсов, разделенных вставками из немагнитного материала, например латуни или эпоксидной смолы. Когда через обмотки проходит постоянный ток, между полюсами возникают магнитные потоки, которые намертво притягивают заготовку к плоскости стола.

Такая оснастка подходит для плоскошлифовальных работ, так как она не требует использования механических прижимов и планок. Отсутствие боковых зажимов позволяет обрабатывать всю верхнюю плоскость и торцы детали за один установ без переустановок. Усилие притяжения распределяют равномерно по всей площади контакта, что исключает деформацию тонких стальных пластин.

Для защиты от перегрева катушки заливают диэлектрическим компаундом, который эффективно отводит тепло на массивный литой корпус. Система управления включает функцию размагничивания, и она позволяет легко снять готовую деталь сразу после отключения основного питания. Поверхность стола проходит процедуру прецизионной шлифовки на самом станке, это гарантирует идеальную параллельность базы относительно хода суппорта.

Самоцентрирующиеся люнеты оснащают гидравлическим или пневматическим приводом, который обеспечивает синхронное перемещение всех трех поддерживающих рычагов. Внутренний кулачковый механизм связывает опоры между собой, и они сходятся к центральной оси шпинделя с одинаковой скоростью и усилием.

Когда в систему подают давление, рычаги плотно обхватывают вал независимо от небольших колебаний его диаметра по длине. Это исключает необходимость ручной подстройки каждой пиноли и в несколько раз сокращает время на переналадку оборудования. Конструкция обеспечивает высокую жесткость поддержки, что важно для обработки тяжелых заготовок на станках с ЧПУ. Рычаги снабжают роликами большого диаметра, которые имеют индивидуальную систему смазки для работы в условиях интенсивного трения.

Корпус люнета монтируют на каретку станка или на отдельную станину с помощью прецизионных направляющих и клиновых зажимов. Система управления интегрируется в общий цикл станка, и это позволяет автоматически разводить рычаги при подходе резца или смене инструмента. Прочность стальных захватов рассчитывают на восприятие радиальных усилий до нескольких тонн.

Вращающиеся центры содержат встроенный подшипниковый узел, который позволяет наконечнику вращаться вместе с заготовкой относительно корпуса задней бабки. Конструкция включает три или четыре радиально-упорных подшипника, закрепленных на каленом валу с конусом Морзе. Такая оснастка незаменима при скоростном точении, так как отсутствие трения между центром и деталью предотвращает перегрев и износ инструмента. Наконечник изготавливают из быстрорежущей стали или снабжают твердосплавной вставкой для работы с закаленными заготовками.

Неподвижные центры представляют собой цельную стальную деталь без подвижных частей, и их используют на низких скоростях или при особо точных работах. В этом случае между центром и отверстием заготовки обязательно наносят специальную высокотемпературную смазку.

Вращающиеся модели компенсируют небольшие тепловые расширения вала во время обработки, предотвращая заклинивание и повреждение подшипников шпинделя. Корпус оснастки имеет лабиринтные уплотнения, которые исключают попадание пыли и жидкости во внутреннюю полость механизма. Неподвижные центры обеспечивают максимальную жесткость и точность базирования, потому что в их конструкции полностью отсутствуют радиальные и осевые люфты.

Револьверная головка — автоматическое устройство для быстрой смены и фиксации режущего инструмента в зоне обработки. Механизм состоит из поворотного диска, внутри которого располагают от 8 до 12 инструментальных гнезд с различными типами креплений. Поворот диска осуществляет высокоскоростной серводвигатель через безлюфтовый редуктор или кулачковую муфту типа «Хирт». После выхода на нужную позицию головка жестко прижимается к станине мощным гидравлическим зажимом, что обеспечивает монолитность системы под нагрузкой.

Время смены инструмента в современных моделях составляет менее одной секунды, что значительно повышает производительность технологического процесса. Информация о номере активного инструмента передается в систему управления через абсолютный энкодер.

Внутренние каналы головки обеспечивают подачу смазочно-охлаждающей жидкости непосредственно к режущей кромке каждого резца или сверла. Для работы с вращающимся инструментом в диск встраивают дополнительный привод с зубчатой передачей, который подключается к активному блоку. Револьверные головки имеют возможность установки как радиальных, так и осевых инструментальных блоков — в зависимости от типа операции.

Цанги повышенной точности обеспечивают надежный зажим инструмента или мелких заготовок с минимальным радиальным биением, которое не превышает 0.003–0.005 мм. Оснастка представляет собой пружинящую стальную втулку с несколькими продольными разрезами, которые делят ее на зажимные лепестки. При затягивании в патрон лепестки синхронно сжимаются и равномерно распределяют усилие по всей цилиндрической поверхности хвостовика.

Такая фиксация критична для работы мелкими сверлами и фрезами диаметром менее 3 мм, ведь даже небольшое биение приведет к мгновенной поломке инструмента. Изготавливают эти детали из высокоуглеродистой стали с многократным циклом термической обработки для сохранения упругости в течение многих лет. Финишную шлифовку внутреннего отверстия и внешнего конуса проводят за одну установку.

Использование цанг позволяет гасить вибрации при высокоскоростной обработке, что значительно улучшает чистоту поверхности готового изделия. Внутренние поверхности часто снабжают специальным покрытием для повышения коэффициента трения и предотвращения прокручивания инструмента при больших нагрузках. Конструкция обеспечивает быструю смену оснастки, потому что цанга легко извлекается из гайки патрона после ослабления зажима.

Поводковый патрон предназначен для передачи крутящего момента от шпинделя станка к заготовке, которую устанавливают в центрах для обеспечения высокой соосности. Оснастка состоит из стального корпуса, который крепят на фланец шпинделя, и выступающего пальца-поводка или системы подпружиненных зубьев. На деталь надевают специальный хомутик, который упирается в палец патрона и заставляет деталь вращаться вместе с оборудованием.

Такая схема исключает использование кулачковых зажимов, которые могут деформировать тонкостенные валы или замять поверхность обработанной шейки. Патрон позволяет обрабатывать деталь по всей длине за один установ, так как кулачки не перекрывают доступ инструменту к наружной поверхности. Это важно при производстве прецизионных валов для электродвигателей и редукторов.

В торцевых поводковых патронах момент передается через острые зубцы, которые внедряются в торец заготовки под действием усилия задней бабки. Внутренний центр патрона имеет возможность осевого перемещения для компенсации погрешностей глубины зацентровки каждой детали в партии. Конструкция обеспечивает работу на высоких скоростях без риска соскальзывания поводка или разбалансировки системы.

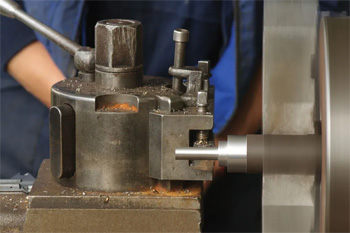

Быстросменные инструментальные блоки позволяют менять резцы на токарном станке за несколько секунд без повторной настройки положения режущей кромки. Система состоит из массивного основания, которое крепят на суппорт, и набора съемных кассет для различных типов инструмента. Фиксация кассеты происходит с помощью клинового или эксцентрикового механизма, который обеспечивает высокую жесткость и повторяемость позиционирования до 0.01 мм.

Такая оснастка исключает необходимость использования набора подкладок для регулировки высоты резца, потому что каждый блок имеет индивидуальный винт настройки. Это сокращает время простоя оборудования при переходе от черновой обработки к чистовой или при смене типа операции. Все детали блоков изготавливают из закаленной стали для предотвращения деформации под нагрузкой.

V-образные направляющие на корпусе и кассете гарантируют однозначное положение инструмента при каждом новом цикле установки. Поверхности стыков проходят процедуру финишной притирки для обеспечения максимальной площади контакта и гашения вибраций. Инструментальные блоки имеют гнезда для установки как стандартных резцов, так и расточных штанг или сверлильных патронов.
