Изготовление корпусов

Класс защиты IP (Ingress Protection) определяет непроницаемость корпуса для пыли и влаги. Для достижения высоких показателей, таких как IP65 или IP67, в процессе производства применяют комплекс мер. Основой служит высокоточная гибка на станках с ЧПУ, обеспечивающая минимальные и равномерные зазоры в местах стыковки деталей. На кромки дверей и съемных панелей наносится бесшовный уплотнитель из пенополиуретана методом прямой отливки или устанавливаются уплотнители из EPDM-резины.

Важно правильно спроектировать «водоотводящий желоб» по периметру проема, который предотвращает попадание воды внутрь при открывании. Качественная сварка угловых соединений и использование герметичных кабельных вводов завершают формирование защищенного контура. Для проверки надежности готового изделия проводятся испытания в дождевальных камерах или методом погружения.

Защита радиоэлектронной аппаратуры от внешних помех требует обеспечения электрической непрерывности всего корпуса. При изготовлении деталей из алюминия или стали важно исключить наличие диэлектрических слоев (краски) в местах соприкосновения панелей.

Для этого зоны контактов маскируются перед покраской или подвергаются химическому оксидированию (алодин). В стыки устанавливаются специальные токопроводящие прокладки с металлическим наполнением или пружинные контакты из бериллиевой бронзы. Все отверстия для вентиляции проектируются в виде перфорации с диаметром ячейки, значительно меньшим длины волны подавляемого излучения.

Экранирующий корпус работает как клетка Фарадея, эффективно блокируя электромагнитные наводки. Для подтверждения характеристик экранирования готовые изделия тестируют в безэховых камерах на соответствие стандартам электромагнитной совместимости.

Использование запрессовочных гаек, шпилек и втулок - наиболее технологичный способ создания надежных точек крепления внутри металлического корпуса. В отличие от приварного крепежа запрессовка не вызывает термических деформаций листа и не портит лицевую сторону детали, что избавляет от необходимости последующей зачистки и шлифовки.

Крепеж устанавливается в предварительно пробитые отверстия на специальных прессах. Холодная деформация металла вокруг детали обеспечивает высокую прочность на вырыв и кручение. Это позволяет монтировать платы и блоки с высокой точностью позиционирования. Запрессовочные элементы могут устанавливаться даже в тонкие листы алюминия (от 0,8 мм), где нарезание полноценной резьбы невозможно.

Для алюминиевых корпусов необходимо выбирать нержавеющий крепеж, чтобы полностью исключить риск гальванической коррозии в узлах крепления аппаратуры.

Металлический корпус сам по себе пассивный радиатор, но при высокой плотности компоновки электроники требуются дополнительные меры охлаждения. При проектировании учитывается конвекция: приточные отверстия располагаются в нижней части, а вытяжные - в верхней.

Для увеличения площади теплообмена на стенках корпуса могут быть сформированы ребра жесткости или установлены дополнительные экструдированные алюминиевые радиаторы. Использование алюминия в качестве основного материала предпочтительнее стали из-за его высокой теплопроводности. В местах установки мощных компонентов применяются теплопроводящие прокладки, обеспечивающие плотный контакт с металлической стенкой. Для систем с активным охлаждением на станках с ЧПУ вырезаются посадочные места под вентиляторы с защитными решетками.

Правильный расчет воздушных потоков внутри короба предотвращает образование точек локального перегрева и продлевает срок службы электронных компонентов.

Алюминиево-магниевый сплав марки 5052 (аналог АМг2) обладает идеальным сочетанием пластичности и прочности для производства корпусных деталей. Он отлично переносит глубокую вытяжку и гибку на малые радиусы без образования трещин, что позволяет создавать сложные формы с минимальным количеством швов. Данный сплав характеризуется высокой коррозионной стойкостью даже без дополнительного покрытия.

После механической обработки на станках с ЧПУ алюминий 5052 приобретает ровную матовую поверхность, которая является отличной базой для последующего анодирования или нанесения графической информации методом шелкографии. Важным свойством материала выступает его хорошая свариваемость, позволяющая собирать герметичные конструкции.

Применение этого сплава гарантирует легкость корпуса при сохранении высокой жесткости, что востребовано в переносных измерительных приборах и бортовой аппаратуре.

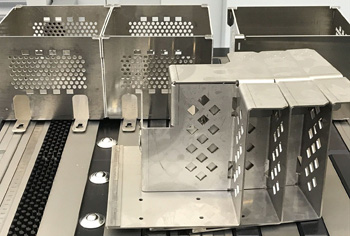

Для изготовления разверток корпусов применяют лазерную резку и координатно-пробивную обработку.

Лазер обеспечивает идеальную чистоту реза и возможность получения отверстий любого диаметра с точностью до 0,05 мм. Это незаменимо для дизайнерских корпусов со сложной перфорацией. Координатно-пробивные прессы (револьверные станки) более эффективны при массовом производстве, так как позволяют не только вырубать контур, но и выполнять формовку: пуклевку, отбортовку отверстий, нарезку резьбы и формирование жалюзи за один установ.

Совмещение этих технологий на комбинированных станках позволяет достигать максимальной точности межосевых расстояний, что является залогом быстрой и беспроблемной сборки многокомпонентных изделий. Использование прецизионного раскроя исключает необходимость в ручной подгонке деталей и гарантирует идентичность всех корпусов в серийной партии.

Несмотря на наличие защитного слоя цинка, корпуса промышленного оборудования подвергают дополнительной финишной отделке для повышения долговечности и эстетики. Порошковая покраска создает на поверхности прочный полимерный слой, устойчивый к сколам, царапинам и воздействию агрессивных химикатов. Это особенно важно для защиты торцов деталей, где после резки слой цинка отсутствует.

Дуплексная система защиты (оцинковка плюс полимер) увеличивает срок службы изделия в несколько раз по сравнению с обычной покраской черного металла. Порошковое покрытие также служит дополнительным диэлектриком, предотвращая случайные замыкания на корпус. Широкий выбор фактур («шагрень», «муар», «глянец») позволяет скрыть мелкие дефекты гибки и придает изделию профессиональный законченный вид.

Наиболее эффективна покраска с предварительным фосфатированием поверхности так как это обеспечивает максимальную адгезию покрытия к цинковому слою.

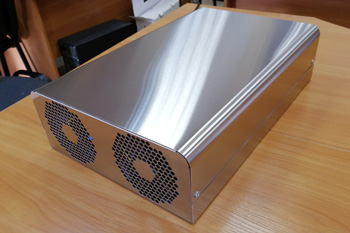

Производство корпусов из полированной нержавейки требует высочайшей культуры производства и использования специальной оснастки. Главная трудность - не допустить появления царапин и потертостей на всех этапах: от раскроя до сборки. Листы обрабатывают только в защитной пленке, которая удаляется в последний момент.

На листогибочных прессах применяются матрицы с нейлоновыми вставками или защитные полотна, исключающие контакт металла об металл. Сварка таких корпусов выполняется методом TIG в среде аргона с последующей многостадийной полировкой швов для достижения визуальной монолитности конструкции.

Зеркальная нержавеющая сталь марок AISI 304 или 316 - стандарт для медицинских шкафов и оборудования пищевых цехов из-за требований гигиены. Кроме того, использование зеркальных поверхностей в интерьерных корпусах визуально облегчает конструкцию и придает ей премиальный статус.

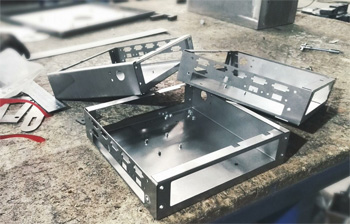

Внутреннее шасси - несущий каркас корпуса, на котором монтируются печатные платы, блоки питания и разъемы. При его изготовлении важно обеспечить высокую жесткость конструкции, чтобы избежать деформаций при вибрациях.

Шасси часто делают съемным для удобства сборки и ремонта аппаратуры. На его деталях предусматривают выштамповки и ребра жесткости, полученные методом формовки на КРП. Особое внимание уделяется соосности крепежных отверстий с проемами на внешней панели корпуса.

Для обеспечения электромагнитной совместимости шасси должно иметь надежный гальванический контакт с основным корпусом в нескольких точках. Использование оцинкованной стали толщиной 1,0–1,5 мм является оптимальным решением для внутренних рам, обеспечивая защиту от коррозии и высокую механическую стабильность без необходимости финишной покраски.

Выбор фурнитуры напрямую влияет на удобство эксплуатации и герметичность корпуса. Для уличных и антивандальных коробов применяют скрытые внутренние петли, которые невозможно срезать или демонтировать снаружи. В крупных серверных шкафах используют петли с углом открывания до 180 градусов, обеспечивающие полный доступ к оборудованию. Замки часто оснащаются ригельными системами запирания в трех точках, что гарантирует равномерный прижим уплотнителя по всей высоте двери.

В медицинских и пищевых корпусах устанавливают ручки и замки из нержавеющей стали, устойчивые к частой дезинфекции. Важно, чтобы фурнитура соответствовала весу двери и не вызывала её провисания со временем.

Применение качественных замков с защитными шторками предотвращает попадание влаги и грязи в механизм секрета, обеспечивая надежную работу устройства в любых климатических зонах.

Интеграция смотровых окон в металлический корпус необходима для визуального контроля индикаторов и работы механизмов. В качестве прозрачного элемента используют закаленное стекло или ударопрочный поликарбонат. Крепление окна к металлу может осуществляться с помощью винтовых рамок, специальных прижимных профилей или вклейки на промышленный герметик.

Важный технологический нюанс - герметизация стыка: для сохранения класса IP применяются вырубные прокладки из неопрена или силикона. Проектирование окна требует учета тепловых расширений материалов: пластик расширяется сильнее металла, поэтому в зажимах предусматриваются необходимые зазоры.

Качественно установленное окно должно выдерживать механические удары и не мутнеть под действием солнечного света. Для защиты от статического электричества в чувствительной аппаратуре применяются прозрачные панели с нанесенным токопроводящим слоем (ITO).
