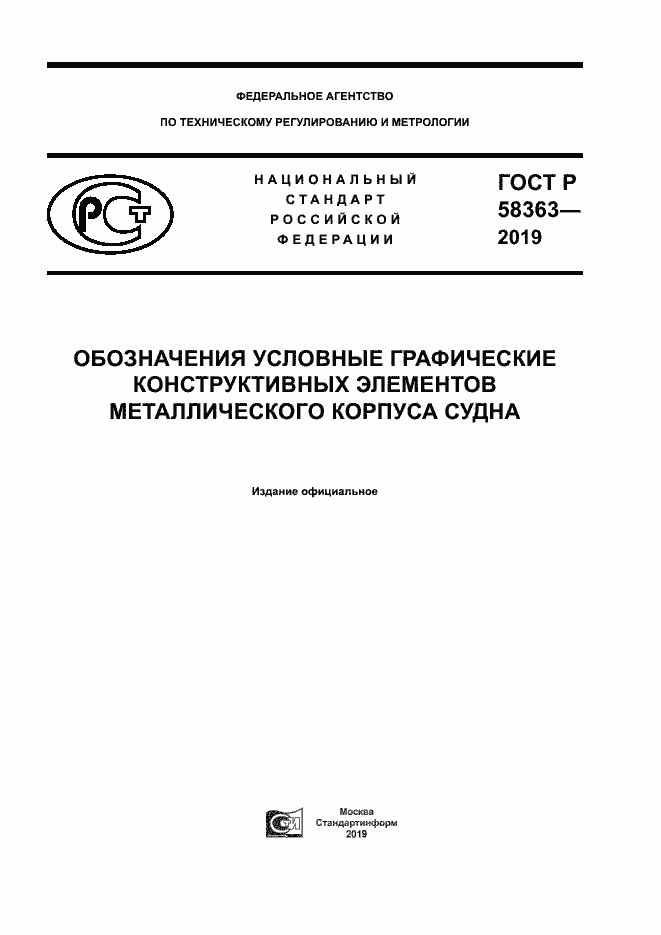

ГОСТ Р 58363-2019 Обозначения условные графические конструктивных элементов металлического корпуса судна

ГОСТ Р

Скачать ГОСТ в PDF или DOC бесплатно

📄 Скачать PDF 📝 Скачать DOC

Основная информация

Обозначение: ГОСТ Р 58363-2019

Статус: Действует

Тип: ГОСТ Р

Название русское: Обозначения условные графические конструктивных элементов металлического корпуса судна

Название английское: Graphic designations of constructive elements of ship metal shell

Даты и сроки

Дата издания: 03-25-19

Дата введения в действие: 08-01-19

Дата завершения срока действия: -

Применение и описание

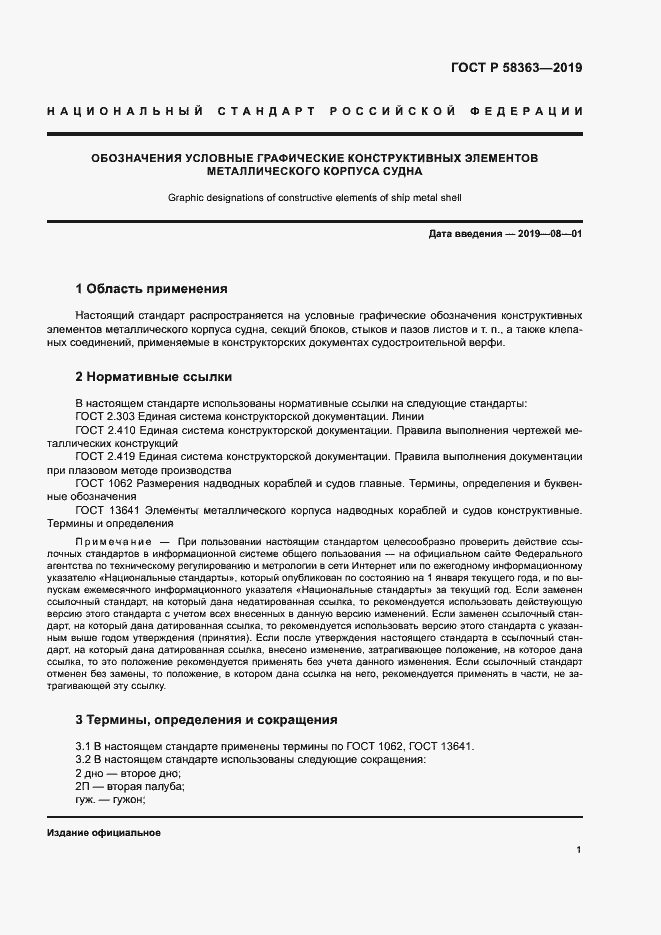

Область и условия применения: Настоящий стандарт распространяется на условные графические обозначения конструктивных элементов металлического корпуса судна, секций блоков, стыков и пазов листов и т. п., а также клепаных соединений, применяемые в конструкторских документах судостроительной верфи
