Рельсосверлильные станки

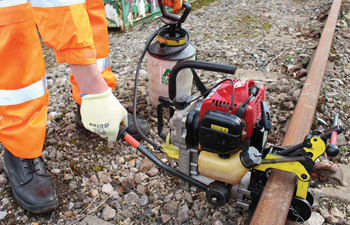

Бензиновые агрегаты обеспечивают полную автономность при ремонте путей вдали от источников электропитания. Двухтактные моторы обладают высокой удельной мощностью и позволяют сверлить отверстия диаметром до 36 мм за 40–60 секунд.

Конструкция включает систему ручного пуска и бак для топливной смеси, объем которого рассчитан на несколько часов интенсивной эксплуатации. Воздушное охлаждение эффективно отводит тепло от цилиндра даже в жаркую погоду, поэтому оборудование работает стабильно при длительных нагрузках. Для защиты двигателя от вибраций используют резиновые демпферы между силовым блоком и рамой станка.

Аккумуляторные модели выбирают для оперативного обслуживания путей, так как они отличаются минимальным уровнем шума и мгновенной готовностью к запуску. Современные литий-ионные батареи выдерживают до 30–40 циклов сверления на одном заряде при температуре воздуха до -10℃. Электродвигатель не требует приготовления горючей смеси и не выделяет выхлопных газов, что удобно при работе внутри тоннелей или в закрытых депо.

Сменные шаблоны обеспечивают точное позиционирование сверлильного узла относительно шейки рельса разных типов и стандартов. Железнодорожные пути монтируют из профилей марок Р65, Р50 или зарубежных аналогов типа UIC60, которые имеют разную высоту и ширину подошвы. Металлические пластины-адаптеры устанавливают в зажимной механизм станка, чтобы центр шпинделя совпал с расчетной горизонтальной осью отверстия.

Верная установка исключает перекос сверла и гарантирует перпендикулярность входа режущей кромки в металл. Если пренебречь использованием шаблона, зажимные губки могут соскользнуть с закругленной поверхности профиля в момент подачи нагрузки. Для сопротивления абразивному износу и деформациям при частой фиксации аппарата на полотне такие детали выпускают из закаленной стали.

Использование точных лекал позволяет выполнять работы по созданию болтовых стыков без предварительной ручной разметки мелом или маркером. Конструкция шаблона часто предусматривает наличие мерных упоров, которые задают строгое расстояние от торца рельса до первого отверстия. Эта функция ускоряет процесс монтажа стрелочных переводов и повышает качество сборки соединительных накладок.

Корончатые сверла удаляют металл только по периметру отверстия, и за счет этого нагрузка на двигатель станка снижается в несколько раз. В отличие от стандартных спиральных сверл такая оснастка не перемалывает всю массу стали в стружку, а вырезает цельный цилиндрический столбик.

Подобный метод позволяет увеличить скорость проходки и сократить время формирования одного отверстия до 30–50 секунд. Режущие кромки имеют многоступенчатую заточку, которая обеспечивает плавный вход в твердый поверхностный слой рельса. Малая площадь контакта уменьшает выделение тепла в зоне обработки и предотвращает термический отпуск материала заготовки. Кольцевые сверла позволяют получать отверстия, которые не требуют последующей зенковки или долгой ручной доводки краев.

Тонкие стенки фрезы изготавливают из быстрорежущей стали с добавлением кобальта или оснащают твердосплавными напайками из карбида вольфрама. Такая структура выдерживает работу с высокопрочными рельсами без потери остроты углов на протяжении 50–100 циклов.

Система охлаждения включает герметичный бачок для эмульсии и гибкий шланг с клапаном, который соединяет резервуар со шпинделем станка. Жидкость поступает во внутреннюю полость режущего инструмента под действием силы тяжести или с помощью ручного нагнетательного насоса.

Когда сверло вращается, состав распределяется по каналам и попадает на режущие кромки для быстрого отвода избыточного тепла. Постоянное орошение предотвращает перегрев металла и исключает налипание разогретой стружки на зубья корончатой фрезы. Смазывающие свойства смеси уменьшают коэффициент трения и облегчают скольжение инструмента внутри глубокого отверстия.

Объем стандартного бачка составляет от 0.5 до 2 л, и этого количества хватает на выполнение 15–20 технологических циклов без дозаправки. Контроль подачи осуществляют через прозрачные стенки трубок и регулировочный кран, который позволяет настраивать интенсивность потока. В зимний период для предотвращения замерзания магистралей при отрицательных температурах в систему заливают антифриз или специальные спиртовые составы.

Для достижения идеальной соосности отверстий на стыках рельсов применяют выносные мерные линейки и встроенные в раму фиксаторы. Направляющая штанга имеет четкую метрическую шкалу и подвижный упор, который мастер плотно прижимает к торцевой кромке заготовки. Конструкция зажимного механизма станка центрирует сверлильную головку относительно шейки рельса в вертикальной плоскости.

Сочетание этих элементов позволяет выдерживать межосевые расстояния с погрешностью не более 0.5 мм по всей длине плети. Высокая точность необходима для беспрепятственного монтажа накладок и исключения внутренних напряжений в болтовых соединениях.

Перед началом работ положение упоров фиксируют винтовыми зажимами. В современных моделях оборудования используют лазерные указатели или оптические визиры, которые проецируют перекрестие точно в центр будущего отверстия. Это помогает быстро скорректировать положение станка при выполнении точечного ремонта поврежденных участков пути. Если профиль имеет износ, систему калибруют по фактической высоте головки рельса для сохранения расчетных параметров прочности стыка.

Механическая муфта или электронный блок защиты предотвращают поломку двигателя и трансмиссии при внезапном заклинивании сверла в металле. Когда режущая кромка натыкается на твердое включение или вязкую стружку, крутящий момент на валу резко возрастает. Система мгновенно разрывает связь между мотором и инструментом, и это останавливает вращение патрона за доли секунды.

Эта мера спасает шестерни редуктора от выкрашивания зубьев и защищает обмотки электродвигателя от фатального перегрева. В бензиновых моделях центробежное сцепление просто начинает проскальзывать, не давая заглохнуть поршневой группе при высоких нагрузках. Наличие такой защиты обязательно для безопасной эксплуатации мощной техники на строительных объектах.

Электроника аккумуляторных станков постоянно отслеживает потребляемый ток и плавно снижает обороты при возникновении критических усилий. Если ситуация становится опасной, контроллер полностью отключает питание и выдает предупреждающий сигнал на панель управления. После устранения причины заклинивания работу можно продолжить нажатием кнопки без проведения сложного ремонта.

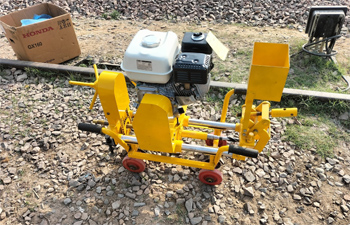

Для обеспечения максимальной маневренности корпуса и опорные рамы переносных агрегатов производят из легких алюминиевых или магниевых сплавов. Малый вес конструкции позволяет одному человеку легко переносить станок вдоль путей и устанавливать его на рельс без помощи грузоподъемной техники. Материал проходит процедуру анодирования, которая создает на поверхности прочную оксидную пленку для защиты от коррозии и царапин.

Внутренние полости рамы часто имеют развитое оребрение, и за счет этого повышается жесткость узла при работе с большими усилиями подачи. Массивные стальные вставки используют только в местах крепления подшипников шпинделя и зажимных губок для предотвращения деформации посадочных мест. Такая комбинация металлов гарантирует долговечность оборудования в условиях интенсивной эксплуатации на открытом воздухе.

Для самых мощных промышленных моделей применяют литые чугунные основания, которые эффективно гасят высокочастотные вибрации от двигателя. Подобные станки имеют более высокую массу, но они обеспечивают идеальную точность сверления объемнозакаленных рельсов. Все рабочие плоскости рамы проходят прецизионную фрезеровку и шлифовку для плотного прилегания к профилю металла.

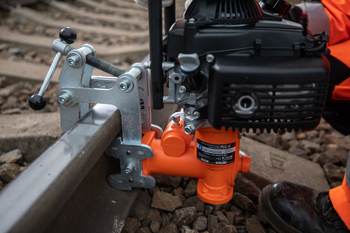

Зажимной механизм обеспечивает жесткое соединение станка с рельсом с помощью мощных стальных губок и рычажной передачи. Устройство охватывает головку или подошву профиля и плотно прижимает станину к шейке заготовки для исключения малейших смещений. В ручных моделях используют винтовой прижим с удобной рукояткой, которая позволяет развивать усилие в несколько сотен килограмм.

Губки имеют специальную насечку или вогнутую форму для увеличения площади контакта и предотвращения скольжения по гладкому металлу. Такая фиксация гарантирует безопасность оператора, так как реактивный момент от вращения сверла полностью передается на массивное тело рельса. Правильно закрепленный аппарат не дрожит и не вибрирует, и это напрямую влияет на ресурс режущей кромки и чистоту торцов отверстия.

В быстросъемных моделях применяют эксцентриковые зажимы, которые позволяют фиксировать и снимать оборудование одним движением рычага. Эта функция важна при работе в технологические «окна» между движением поездов, когда на счету каждая секунда. Шарниры механизма снабжают бронзовыми втулками для плавного хода и защиты от заклинивания при попадании песка.

Снятие фаски (зенкерование кромок отверстия) необходимо для удаления концентраторов напряжений и предотвращения появления усталостных трещин. При движении поездов рельсовый стык испытывает колоссальные динамические нагрузки, которые могут вызвать разрушение металла в местах острых углов. Зенкер формирует на краях плавные скосы под углом 45 градусов, и за счет этого давление от болтов распределяется более равномерно по всей площади контакта.

Такая обработка значительно продлевает срок службы рельса и повышает безопасность движения на высокоскоростных участках дорог. Своевременное удаление заусенцев также облегчает монтаж соединительных накладок и исключает повреждение резьбы крепежных элементов. Процедуру выполняют сразу после сверления, пока станок жестко зафиксирован на текущей рабочей позиции.

Для формирования фасок применяют специальные конические насадки, которые устанавливают в шпиндель вместо основного сверла за несколько секунд. Процесс занимает 10–15 секунд и не требует подачи большой мощности, так как инструмент снимает лишь тонкий слой металла. В современных автоматизированных станках функция зенкерования может быть интегрирована в основной цикл обработки заготовки.

Оператор отслеживает состояние сверла по изменению звука работы привода и форме выходящей металлической стружки. При нормальной заточке фреза издает ровный гул, а из отверстия вылетает длинная витая стружка или ровные сегменты спирали. Если кромки затупились, звук становится надрывным, а металл начинает крошиться мелкими чешуйками синего цвета от перегрева.

Повышенная вибрация корпуса также сигнализирует о необходимости немедленной замены или переточки корончатой оснастки. Внутренние датчики мощности в электрических моделях фиксируют рост потребляемого тока и могут автоматически выдавать предупреждение на дисплей. Визуальный осмотр зубьев перед каждым включением позволяет обнаружить микроскопические сколы на твердосплавных напайках. Проверка диаметра отверстия с помощью калибра-пробки помогает контролировать радиальный износ режущей кромки в процессе массовой обработки рельсов.

Если хотя бы одна вставка разрушится, нагрузка на остальные элементы возрастет лавинообразно, и это приведет к полному выходу сверла из строя через несколько секунд.

Для обработки высокопрочных объемнозакаленных рельсов применяют корончатые сверла с напайками из мелкозернистого твердого сплава марки TCT. Такие материалы обладают экстремальной твердостью и термостойкостью, что позволяет им эффективно врезаться в закаленную структуру стали без мгновенного затупления. Обычные сверла из быстрорежущей стали HSS в подобных условиях быстро перегреваются и теряют свои режущие свойства уже после первого отверстия.

Твердосплавные коронки имеют сложную геометрию зубьев с чередующимися углами заточки для облегчения выноса шлака из глубокой зоны реза. Оснастка требует стабильной подачи охлаждающей эмульсии под давлением для предотвращения растрескивания керамических вставок от термического шока.

Важно подбирать сверла с титановым или алмазным покрытием, которое служит дополнительным барьером против абразивного износа и диффузионного налипания. При работе с закаленным металлом усилие подачи увеличивают постепенно, чтобы исключить ударные нагрузки на хрупкие кромки в момент входа. После сверления 5–7 отверстий рекомендуют проводить краткую проверку состояния оснастки для исключения появления микротрещин.

Обслуживание редуктора включает регулярную проверку уровня масла и замену консистентной смазки внутри герметичного картера механизма. Шестерни трансмиссии испытывают значительные контактные напряжения, поэтому наличие свежей масляной пленки на зубьях необходимо для предотвращения задиров. Состав подбирают с учетом рекомендаций производителя, выбирая высокоадгезионные масла с противозадирными присадками типа EP.

Если смазка потемнела или в ней появились видимые частицы металлической пыли, узел промывают очищенным керосином и заполняют заново. Своевременное обновление лубриканта снижает акустический шум при работе двигателя и уменьшает потери мощности на трение в подшипниках. Регулярный осмотр сальников предотвращает утечки среды и защищает внутренние полости от влаги и грязи.

Раз в полгода проводят полную ревизию зазоров в зацеплении шестерен для компенсации естественного износа металла и восстановления плавности хода. Все крепежные болты корпуса подтягивают с нужным моментом затяжки для исключения вибраций и перекосов валов под нагрузкой. Если станок работает в зимний период, используют морозостойкие сорта смазочных материалов, которые не густеют при низких температурах воздуха.
