Сверление сквозных отверстий

Высота заусенца напрямую зависит от остроты кромок и величины осевого давления в финальной фазе прохода. Когда сверло приближается к краю, подачу уменьшают до минимума, что позволяет инструменту чисто срезать металл, а не выдавливать его наружу.

Использование жесткой подложки из аналогичного сплава создает эффект замкнутого объема и препятствует деформации тонкой перемычки перед ее прорывом. Если кромки затупились, они тянут за собой вязкую сталь, что увеличивает размер заусенца в несколько раз.

После завершения цикла проводят зенкование выходного отверстия для удаления острых остатков металла. Эта операция придает краям аккуратный вид и готовит деталь к последующему монтажу или окраске. В серийном производстве применяют специальные сверла с двойной заточкой, которые автоматически снимают фаску при выходе из материала.

При одновременной обработке нескольких пластин решающее значение имеет плотность их прилегания друг к другу. Малейший зазор между слоями приводит к попаданию мелкой стружки внутрь пакета, что вызывает перекос оси и поломку тонкого сверла.

Листы стягивают мощными зажимами или фиксируют технологическими болтами по периметру зоны резания. Такой подход позволяет получать абсолютно идентичные отверстия в десятках деталей за один рабочий ход шпинделя.

Скорость вращения выбирают исходя из суммарной толщины металла и его химического состава. Когда сверло проходит через границы слоев, нагрузка на кромки меняется, поэтому систему охлаждения настраивают на максимальный напор. Для отвода тепла от центральных участков заготовок жидкость должна проникать сквозь весь пакет. Своевременное удаление отходов предотвращает заклинивание спирали и гарантирует высокую чистоту стенок во всех элементах сборки.

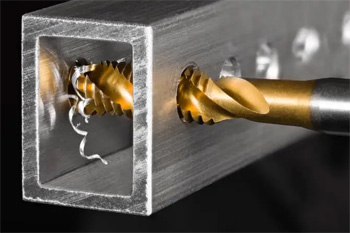

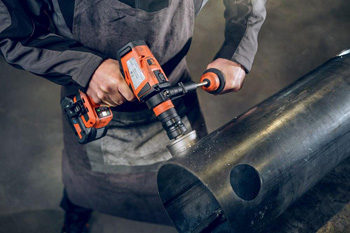

Сверление трубчатого проката осложняется криволинейностью поверхности, которая провоцирует соскальзывание инструмента в начальный момент. Для исключения брака используют центровочные сверла или делают глубокое кернение в точке входа.

Заготовку надежно фиксируют в призматических зажимах, которые предотвращают проворачивание трубы под действием крутящего момента. Когда сверло проходит через первую стенку, оно попадает в пустое пространство, где риск поломки возрастает из-за резкого падения сопротивления.

Вторая стенка требует повторного плавного врезания, потому что инструмент может отклониться от центральной оси из-за вибраций. Чтобы сохранить соосность двух отверстий, используют длинные направляющие втулки или специальные кондукторы. При работе с тонкостенными трубами применяют корончатые сверла, которые вырезают только узкую дорожку по окружности. Подобный метод снижает нагрузку на металл и предотвращает смятие заготовки при интенсивном зажиме в тисках.

Ступенчатый инструмент позволяет постепенно расширять отверстие без риска подрыва тонкого края заготовки. Каждая последующая ступень выполняет роль зенкера и убирает заусенцы от предыдущего диаметра в автоматическом режиме. Одной оснасткой получают отверстия разных размеров в диапазоне от 4 до 30 мм, что экономит время на смену патронов.

Инструмент не затягивает лист вверх по спирали, так как его режущие кромки имеют специфический угол наклона. Высокая жесткость ступенчатого сверла обеспечивает идеальную округлость канала без эффекта многогранника. Для защиты от износа на рабочую часть наносят напыление из нитрида титана, которое снижает трение и нагрев.

Когда последняя ступень проходит сквозь металл, она формирует чистую фаску на входе. Применение такой технологии оправдано при производстве электрических шкафов и приборных панелей из тонколистовой стали.

Если сверло выходит из заготовки под острым углом к плоскости, нагрузка на режущие кромки распределяется неравномерно. Одна сторона инструмента уже находится в воздухе, а вторая продолжает срезать массивный слой металла. Эта ситуация создает мощный радиальный рывок, который часто приводит к поломке хрупкой быстрорежущей стали.

Для предотвращения аварии заготовку выравнивают так, чтобы ось шпинделя была перпендикулярна поверхности выхода. В случаях, когда наклонный выход неизбежен, скорость подачи снижают до 10-15% от стандартных значений. Мастер контролирует процесс по звуку и визуально, не допуская резкого провала сверла в образовавшуюся полость.

Использование сверл с усиленной сердцевиной повышает стойкость инструмента к изгибающим нагрузкам. Правильная подготовка базы исключает смещение оси и гарантирует получение ровного отверстия без сколов на краях.

Смазочно-охлаждающая жидкость выполняет задачу отвода тепла и смазки боковых ленточек сверла для снижения трения. Когда инструмент проходит через толщу металла, эмульсия должна достигать самой вершины кромок непрерывным потоком.

При сквозном сверлении важно поддерживать подачу состава до момента полного выхода сверла из детали. Если прекратить охлаждение раньше, разогретый инструмент может закалить края выходного отверстия, что затруднит его последующую отделку.

Для вязких металлов типа алюминия используют спиртовые смеси или специальные масла, которые препятствуют налипанию крошки. При сверлении нержавеющей стали СОЖ предотвращает наклеп и сохраняет остроту инструмента на протяжении всей смены. Система фильтрации убирает из жидкости мелкую пыль, которая работает как абразив и царапает зеркальную поверхность канала.

В процессе длительной работы сверло нагревается до +200℃ и выше, что вызывает его микроскопическое удлинение. При сквозной обработке этот фактор может привести к тому, что инструмент начнет задевать поверхность стола или элементы крепежа.

Для защиты оборудования настраивают безопасный зазор под деталью с учетом температурных деформаций стали. Когда работают на станках с ЧПУ, программа вносит коррекцию в координаты Z автоматически. Сама заготовка также увеличивается в размерах при нагреве, поэтому диаметр отверстия после остывания может уменьшиться.

Измерения проводят только на холодных деталях для получения достоверных данных о точности. Если допуски очень жесткие, применяют интенсивный полив зоны резания для стабилизации температуры. Правильный расчет тепловых зазоров исключает поломку шпинделя и гарантирует повторяемость размеров в большой партии продукции.

Длинная ленточная стружка представляет опасность для оператора и может поцарапать поверхность заготовки при наматывании на патрон. Чтобы раздробить отходы на мелкие сегменты, используют сверла со встроенными стружколомами или применяют прерывистый цикл подачи.

Кратковременные остановки шпинделя вызывают разрыв металлической нити, после чего мелкая крошка легко удаляется из зоны резания. Наличие защитных экранов на станке предотвращает разлет раскаленных частиц в разные стороны.

Очистку рабочей зоны проводят только после полной остановки вращения с помощью специальных крючков или щеток. Нельзя допускать скопления стружки в поддоне, так как она блокирует слив охлаждающей жидкости. В автоматизированных цехах используют магнитные конвейеры для транспортировки лома в накопительные бункеры.

Многослойное покрытие из нитрида титана (TiN) обладает высокой твердостью и низким коэффициентом трения. Этот слой защищает режущие кромки от преждевременного затупления при контакте с твердыми включениями в стали. Когда сверло проходит сквозь заготовку, гладкая поверхность спирали облегчает выход стружки и снижает общую температуру процесса.

Инструмент с таким напылением служит в 3-4 раза дольше обычных аналогов из быстрорежущей стали. Золотистый цвет покрытия служит индикатором износа: когда он исчезает, сверло требует переточки или замены.

Применение улучшенной оснастки позволяет работать на повышенных оборотах, что сокращает производственный цикл. Покрытие также защищает металл от коррозии при хранении во влажных помещениях. Использование качественных сверл снижает себестоимость одного отверстия за счет высокой производительности и редких остановок станка.

Обработка стали с твердостью более 50 HRC требует применения монолитных сверл из твердых сплавов или керамики. Обычное сверло из быстрорежущей стали мгновенно сгорит при попытке врезаться в каленый слой. Процесс ведут на низких скоростях при постоянном контроле температуры в зоне контакта.

Инструмент должен иметь специальную геометрию заточки с усиленной перемычкой для предотвращения сколов. При выходе из твердой заготовки риск разрушения сверла возрастает, поэтому осевое усилие снижают до минимума. Обязательно используют масляное охлаждение под давлением для эффективного выноса твердой крошки. Если диаметр отверстия велик, применяют метод электроэрозии или лазерного прожигания.

Подбор режимов позволяет получать точные каналы в деталях штампов и пресс-форм без их предварительного отжига.

Радиальное биение инструмента в патроне является основной причиной получения отверстий с искаженной формой. Если сверло закреплено с перекосом, оно будет совершать колебательные движения, разбивая диаметр больше номинального значения. Это приводит к быстрой поломке хрупких кромок и повышенному износу подшипников шпинделя.

Перед началом работ положение инструмента проверяют индикатором часового типа в двух плоскостях. Применение прецизионных цанговых патронов обеспечивает высокую точность зажима и стабильность вращения. Поверхность хвостовика сверла должна быть чистой и не иметь задиров от прошлых проворотов.

Когда работают с длинными сверлами, малейшая ошибка в центре патрона на конце инструмента превращается в значительное отклонение. Качественная фиксация оснастки гарантирует соосность отверстия и долгий срок службы всего оборудования.

Отклонение плоскости стола от горизонтали приводит к тому, что отверстие пойдет под наклоном к поверхности заготовки. На большой глубине эта ошибка вызовет смещение точки выхода на несколько миллиметров, что сделает деталь негодной.

Перед установкой массивных плит положение стола выверяют по уровню и проверяют индикатором перемещение суппорта. Жесткая фиксация всех узлов станка исключает их прогиб под весом тяжелого металла. Чистота опорных поверхностей также влияет на результат, так как любая соринка под заготовкой создаст перекос.

После закрепления детали проводят контрольный замер угольником или электронным угломером. Когда сверлят отверстия под анкерные болты или шпильки, точность угла определяет надежность всей будущей сборки. Правильная настройка геометрии станка является обязательным этапом подготовки к выполнению ответственных заказов.

Диаметр канала в подкладной плите должен быть на 20-30% больше диаметра сверла для его беспрепятственного прохода. Слишком узкое отверстие в опоре может привести к удару кромок о края, что мгновенно затупит инструмент. Если же полость в подкладке будет чрезмерно широкой, металл заготовки вокруг точки выхода потеряет опору и деформируется.

Оптимальный размер окна обеспечивает поддержку материала и свободный отвод стружки и охлаждающей жидкости. В качестве подкладок используют плиты из мягкой стали, алюминия или твердых пород древесины в зависимости от требований к чистоте. Поверхность опоры должна быть идеально плоской для обеспечения равномерного прижима заготовки по всей площади.

После нескольких циклов использования подкладку заменяют или перешлифовывают для удаления следов от прошлых сверлений. Профессиональная подготовка базы на выходе гарантирует отсутствие брака и высокое качество финишной отделки детали.
