Координатно-сверлильные станки

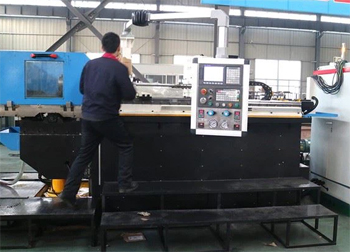

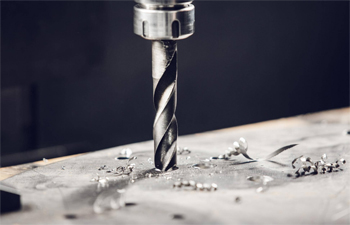

Высочайшую точность в координатно-сверлильных станках обеспечивают за счет использования прецизионных линейных направляющих и специальных измерительных систем. Каждое перемещение рабочего стола контролируют оптические датчики, которые считывают информацию с инкрементальных шкал. Эти шкалы имеют микроскопические деления, и электроника мгновенно фиксирует положение суппорта в пространстве.

Когда система ЧПУ получает данные о координатах, она корректирует работу серводвигателей для компенсации малейшего отклонения. Процесс происходит непрерывно, и инструмент занимает нужное положение с погрешностью в несколько микрон.

Стабильность параметров также зависит от жесткости конструкции станины и отсутствия зазоров в механических узлах. Применяют технологию предварительного натяжения подшипников, чтобы исключить люфты при реверсивном движении осей. Шпиндель такого станка проходит многочасовую обкатку и балансировку на стенде перед установкой. Любые внешние факторы, включая вибрации от другого оборудования, гасят при помощи массивных фундаментов и демпфирующих опор.

Шарико-винтовая передача преобразует вращательное движение вала серводвигателя в линейное перемещение стола или суппорта. Конструкция состоит из винта с прецизионной резьбой и гайки, внутри которой циркулируют стальные шарики. Такая схема заменяет трение скольжения на трение качения, и такая замена значительно повышает коэффициент полезного действия механизма.

Из-за отсутствия прямого контакта металла о металл износ узла минимален, а точность позиционирования сохраняется годами. Когда винт вращают, шарики плавно перекатываются по желобам, обеспечивая плавность хода без рывков на малых скоростях.

ШВП позволяют полностью устранить люфт в паре между винтом и гайкой при помощи осевого преднатяга. Подобное решение гарантирует, что при смене направления движения стол не будет иметь свободного хода. Высокая жесткость передачи необходима для работы с большими нагрузками, когда сверло входит в твердый сплав под значительным давлением. Винты изготавливают из высоколегированной стали с последующей закалкой и шлифовкой на специальных станках.

Линейные шкалы выступают в роли прямой обратной связи между исполнительным механизмом и системой управления. В отличие от энкодеров на двигателях, они измеряют реальное положение стола, а не количество оборотов винта. Стеклянная или металлическая линейка имеет нанесенные фотолитографическим способом штрихи, которые считывает бесконтактная оптическая головка.

Этот метод исключает ошибки, возникающие из-за теплового расширения ШВП или упругой деформации механических узлов под нагрузкой. Когда в программе задают координаты, ЧПУ сверяет их с показаниями шкал и вносит правки в реальном времени.

Использование таких датчиков позволяет достичь повторяемости позиционирования в пределах 1-2 мкм на всей длине хода. Корпус шкалы делают герметичным, чтобы внутрь не попадала пыль, влага или масляный туман из рабочей зоны. Применение защитного избыточного давления воздуха внутри кожуха гарантирует стабильную работу оптики в тяжелых цеховых условиях. Линейки монтируют на станину через специальные компенсаторы, которые нивелируют разницу температурных коэффициентов материалов.

Выделение тепла при работе подшипников на высоких оборотах приводит к температурному удлинению шпинделя и потере точности. Для борьбы с этим эффектом в корпус головки встраивают систему принудительного охлаждения с циркуляцией масла. Чиллер постоянно поддерживает заданную температуру смазки, отводя избыточную энергию от вращающихся частей в теплообменник.

Такая мера сохраняет стабильное положение вылета инструмента вне зависимости от продолжительности рабочего цикла. Электроника отслеживает показания термических датчиков и блокирует запуск привода при выходе параметров за установленные границы.

Постоянный поток охладителя также защищает обмотки встроенного электродвигателя от перегрева и разрушения изоляции. Равномерное распределение температур по всему корпусу бабки исключает перекосы и сохраняет соосность шпинделя относительно стола. В некоторых моделях охлаждают даже гайки ШВП и направляющие, чтобы полностью исключить влияние климата в цехе на геометрию станка. Процесс теплоотвода происходит в автоматическом режиме и не требует вмешательства.

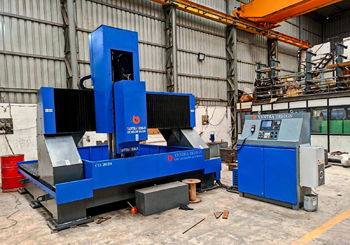

Двухстоечная компоновка подразумевает наличие двух вертикальных опор, на которых покоится поперечная балка с суппортом. Портальная схема обеспечивает гораздо более высокую жесткость по сравнению с одностоечными моделями, потому что нагрузка распределяется равномерно. Отсутствие вылета консоли полностью исключает прогиб направляющих при перемещении тяжелой сверлильной головки в крайние положения.

Координатные станки такого типа позволяют обрабатывать крупногабаритные плиты весом в несколько тонн без потери точности позиционирования. Замкнутый контур рамы эффективно гасит вибрации, возникающие при высокоскоростном сверлении твердых материалов.

Портальные станки имеют более широкую зону обработки по оси Y, так как рабочий стол перемещается между двумя стойками. Подобная конструкция обеспечивает постоянство геометрических параметров станка в течение всего срока службы за счет симметричного распределения масс. Доступ к рабочему пространству остается свободным с двух сторон, что упрощает установку заготовок и монтаж оснастки.

Автоматический контроль длины и диаметра сверла выполняют с помощью лазерных или оптических датчиков, которые монтируют на краю рабочего стола. Когда инструмент проходит сквозь луч, система ЧПУ определяет его точные геометрические параметры и вносит коррекцию в таблицу инструментов.

Процесс исключает ошибки ручного ввода данных и предотвращает повреждение заготовки при использовании сверл разной длины. Проверка занимает несколько секунд и происходит перед началом каждой новой операции или после автоматической смены оснастки. Если режущая кромка имеет скол или критический износ, электроника мгновенно подает сигнал на остановку цикла.

Использование лазерных систем позволяет обнаруживать даже микроскопические поломки инструмента, которые незаметны для глаза. Это важно при сверлении отверстий малого диаметра в глубоких полостях, где инструмент может застрять. Программное обеспечение станка сравнивает полученные данные с эталонными значениями из библиотеки и учитывает тепловую деформацию сверла.

Современные координатные станки оснащают электрошпинделями, где ротор двигателя совмещен с валом инструмента в одном корпусе. Отсутствие ременных или шестеренчатых передач позволяет достигать скоростей вращения до 40000-60000 об/мин без лишних вибраций.

Вал опирается на прецизионные керамические подшипники, которые имеют низкий коэффициент трения и минимальный нагрев при работе. Керамика обладает высокой жесткостью и износостойкостью, что обеспечивает стабильность вращения на протяжении тысяч рабочих часов. Сбалансированный механизм исключает появление биения, которое могло бы привести к разбиванию отверстия.

Для зажима инструмента используют цанговые патроны или системы с захватом типа HSK, которые гарантируют надежную фиксацию на больших оборотах. Внутренние каналы шпинделя служат для подачи сжатого воздуха или масляного тумана для охлаждения и смазки зоны резания. Система датчиков внутри узла контролирует осевое смещение и уровень вибраций, защищая механику от аварийных ситуаций.

В производстве прецизионных станков все чаще применяют станины из полимербетона или синтетического гранита вместо традиционного чугуна. Этот композитный материал состоит из гранитной крошки и эпоксидной смолы, что придает конструкции уникальные физические свойства.

Полимербетон обладает в 10 раз большей способностью к гашению вибраций, и это свойство напрямую влияет на чистоту поверхности сверления. Материал имеет очень низкую теплопроводность, поэтому станина медленнее реагирует на изменение температуры окружающего воздуха в цехе. Такая особенность исключает линейные деформации корпуса и сохраняет точность позиционирования осей.

Процесс изготовления такой станины происходит методом литья в готовые формы, что позволяет закладывать в структуру трубы для кабелей и закладные детали. Поверхность композита не подвержена коррозии под действием смазочно-охлаждающих жидкостей и масел, поэтому оборудование дольше сохраняет товарный вид. Большая масса синтетического основания обеспечивает отличную устойчивость станка при резких ускорениях тяжелых узлов.

Автоматический сменщик инструмента состоит из магазина барабанного или цепного типа и скоростного манипулятора с двумя захватами. Когда программа завершает текущую операцию, шпиндель перемещается в точку смены, а манипулятор извлекает отработанное сверло.

Одновременно второй захват устанавливает новую оснастку из гнезда магазина, и весь процесс занимает от 2 до 5 секунд. Это позволяет выполнять комплексную обработку детали с использованием центровок, сверл, зенкеров и метчиков в одном цикле. Человек не участвует в процессе, что исключает риск травматизма и ошибки при установке патронов.

Магазин защищают герметичным кожухом от попадания брызг СОЖ и стружки, сохраняя чистоту хвостовиков инструмента. Каждое посадочное место снабжают чипом или кодировкой для идентификации типа и ресурса режущей кромки. Программное обеспечение ведет учет времени работы каждого сверла и подает сигнал о необходимости его замены при износе. Современные системы поддерживают установку до 120 и более инструментов в один магазин, что расширяет возможности станка.

Координатно-растачивальная операция позволяет исправлять увод оси после сверления и достигать идеальной цилиндричности отверстия. В этом процессе используют однолезвийный инструмент, который закрепляют в специальной расточной головке с микромеханизмом регулировки.

Вращающийся резец снимает тонкий слой металла, формируя геометрию отверстия строго параллельно оси движения шпинделя. Сверло же имеет тенденцию отклоняться по волокнам металла или из-за неравномерной заточки кромок, что создает погрешность. Растачивание полностью исключает эти дефекты и обеспечивает получение 6-7 квалитета точности.

Настройка вылета резца производится с точностью до 0,002 мм при помощи лимба или цифрового индикатора на самой головке. Это дает возможность получать любые диаметры отверстий, которые не вписываются в стандартную сетку размеров сверл. Процесс характеризуется низкими силами резания, что минимизирует упругие деформации станка и заготовки в момент контакта. Растачивание применяют для финишной обработки посадочных мест под подшипники в корпусных деталях.

Жесткое нарезание резьбы подразумевает полную синхронизацию вращения шпинделя и осевой подачи по оси Z без использования компенсирующих патронов. Система ЧПУ контролирует угол поворота вала и перемещение пиноли в каждом микроне пути, создавая идеальное соответствие шагу метчика.

Такая технология позволяет получать резьбы высокого качества даже в очень глубоких или глухих отверстиях. Отсутствие люфтов в кинематической схеме исключает поломку инструмента при выходе из материала на обратном ходу. Скорость процесса в несколько раз выше, чем при использовании традиционных плавающих головок.

Программа точно рассчитывает момент остановки вращения в нижней точке, что предотвращает удар метчика о дно отверстия. Жесткое нарезание позволяет работать на высоких оборотах, используя твердосплавные инструменты с внутренним охлаждением. Удаление стружки происходит более эффективно благодаря стабильному давлению на режущие кромки. Резьба получается без перекосов и имеет одинаковый профиль по всей длине прохода.

Телескопические стальные кожухи закрывают прецизионные направляющие и винты ШВП от агрессивного воздействия внешней среды. В процессе сверления образуется раскаленная стружка и облако смазочного тумана, которые могут мгновенно вывести из строя открытые механизмы.

Кожух состоит из набора вложенных друг в друга секций, которые плавно раздвигаются при движении рабочего стола. На краях каждого сегмента устанавливают эластичные уплотнители, которые плотно прилегают к металлу и счищают загрязнения. Данная защита предотвращает попадание абразивной пыли в подшипниковые узлы и сохраняет точность позиционирования.

Внутренние полости под листами защиты часто продувают сухим воздухом для удаления конденсата и мелких брызг масла. Конструкция щитков выдерживает падение тяжелых предметов и случайные удары, защищая дорогостоящие детали станка от повреждений. Применение телескопических элементов увеличивает срок службы направляющих в 5-7 раз, снижая затраты на ремонт. Состояние кожухов проверяют ежедневно, так как любая вмятина может привести к заклиниванию осей при перемещении.

Перед началом сверления необходимо точно связать программные координаты с реальным положением детали на рабочем столе. Для этой цели применяют контактные измерительные щупы, которые устанавливают в шпиндель вместо режущего инструмента. Щуп касается базовых поверхностей заготовки в нескольких точках, а система ЧПУ автоматически вычисляет смещение нуля.

Такая процедура исключает ошибки ручной привязки и позволяет учитывать перекосы при установке массивных плит. Полученные данные записывают в регистры памяти, и программа начинает отсчет перемещений от найденной точки отсчета.

Автоматический поиск центра отверстия или края детали сокращает время подготовки к работе в несколько раз. Если станок оснащен системой контроля поломки сверла, он может проверять целостность инструмента после каждой операции. Датчики передают сигнал по радиоканалу или инфракрасному порту, что исключает наличие лишних проводов в рабочей зоне. Использование измерительных циклов гарантирует, что весь массив отверстий будет расположен строго по чертежу относительно краев заготовки.
