Радиально-сверлильная обработка

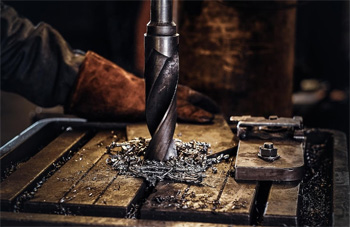

Радиально-сверлильная компоновка позволяет обрабатывать массивные и тяжелые заготовки, которые невозможно или трудно перемещать по рабочему столу. В вертикальных станках деталь нужно точно выставлять под неподвижным инструментом, что требует огромных физических усилий при работе с крупным литьем. Радиальная машина имеет подвижную шпиндельную головку, которую легко подводят к любой точке неподвижной детали.

Инструмент перемещают вдоль траверсы и поворачивают консоль вокруг вертикальной колонны для совмещения оси сверла с разметкой. Такой подход значительно сокращает время на подготовительные операции и позволяет сверлить группу отверстий в разных частях объекта за один установ.

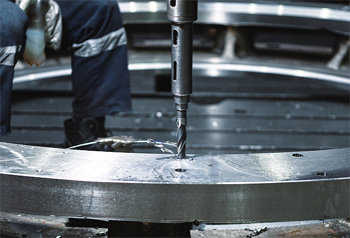

Рабочая зона оборудования охватывает большое пространство, потому что на тяжелых сериях станков вылет шпинделя достигает 2000 мм и более. Станина часто располагается на уровне пола или имеет специальные пазы для установки сверхгабаритных блоков и станин машин. Когда заготовка весит несколько тонн, ее просто опускают краном на фундаментную плиту и фиксируют мощными прихватами. Шпиндельная бабка плавно скользит по направляющим траверсы благодаря роликовым опорам и прецизионным механизмам.

При работе сверлами диаметром более 50 мм возникают колоссальные осевые усилия, которые стремятся отжать траверсу вверх. Чтобы сохранить точность и перпендикулярность отверстия, конструкцию станка оснащают мощными гидравлическими зажимами на колонне.

Перед началом резания консоль жестко фиксируют в выбранном положении, что исключает ее люфт или перекос под нагрузкой. Если вылет шпинделя максимален, плечо силы увеличивается и риск микроскопических деформаций возрастает. В таких случаях используют специальные дополнительные опоры или стойки, которые поддерживают свободный край траверсы.

Стабильность геометрии также обеспечивают за счет массивности самой колонны, которую изготавливают из высокопрочного чугуна с толстыми стенками. Когда сверло врезается в металл, система контроля следит за равномерностью подачи и отсутствием вибраций. Правильная настройка зазоров в направляющих предотвращает дрожание инструмента, которое может привести к поломке режущих кромок. Для снижения нагрузки процесс разделяют на этапы и сначала проходят отверстие сверлом меньшего диаметра.

Переносные или мобильные радиально-сверлильные агрегаты применяют для обработки деталей, которые невозможно доставить в цех из-за их гигантских размеров. Оборудование имеет магнитное основание или систему болтового крепления непосредственно к корпусу заготовки или станине монтируемой машины. Это позволяет сверлить отверстия в картерах судовых двигателей, лопастях турбин или элементах мостовых конструкций прямо на месте сборки.

Шпиндель такой машины обладает полной свободой перемещения в пространстве и может работать под разными углами. Компактные размеры сочетаются с высокой мощностью привода, что дает возможность нарезать резьбу или выполнять зенкерование в полевых условиях.

Транспортировку станка к объекту выполняют обычным грузовым транспортом или цеховым краном, так как его вес значительно меньше стационарных аналогов. Конструкция включает складную консоль и поворотную головку для удобного позиционирования сверла в труднодоступных местах. Когда выполняют ремонт крупной техники, переносной станок экономит недели на демонтаж и перевозку узлов. Электроника и гидравлика таких машин имеют надежную защиту от пыли и влаги для работы на открытых площадках.

Гидравлика обеспечивает плавное и быстрое переключение частоты вращения шпинделя без остановки двигателя или долгого ожидания. Внутри бабки располагается многодисковая фрикционная муфта и блок шестерен, которые приводятся в движение под давлением масла.

Когда нужно изменить режим под новый диаметр сверла, поток жидкости перемещает зубчатые колеса в нужное зацепление. Эта система позволяет выбирать оптимальную скорость из широкого диапазона от 20 до 2000 оборотов в минуту. Плавность включения защищает шестерни от ударных нагрузок и продлевает срок службы всей трансмиссии станка.

Контроль давления в контуре исключает пробуксовку муфты при сверлении твердых легированных сталей на низких оборотах. Гидравлический привод также управляет подачей пиноли, обеспечивая стабильное усилие врезания инструмента в металл. Когда процесс завершают, гидравлика помогает быстро отвести шпиндель в верхнее положение для смены оснастки. Тепло, которое выделяется при трении дисков, эффективно отводится через систему охлаждения масла.

Высокая мощность и возможность работы на очень низких оборотах делают радиальный станок отличной базой для притирки отверстий большого диаметра. Шпиндель станка обладает достаточным крутящим моментом для вращения массивных притирочных головок внутри гильз цилиндров.

Процесс требует точного осевого перемещения инструмента вверх и вниз при одновременном вращении, что легко реализуется через механизм подачи. Свободное позиционирование головки позволяет обрабатывать многоцилиндровые блоки без их перемещения по станине. Результат такой доводки обеспечивает зеркальную поверхность металла и идеальную цилиндричность канала.

В процессе притирки используют специальные абразивные пасты, которые удаляют микроскопические неровности после расточки. Траверса станка надежно удерживает шпиндель от радиальных смещений, что гарантирует сохранение соосности всех цилиндров в блоке. Когда работают с деталями двигателей внутреннего сгорания, точность диаметра выдерживают в пределах 0.01 мм. Гидравлические зажимы исключают вибрации, которые могут испортить чистоту поверхности на финишном этапе.

Для соблюдения строгой перпендикулярности оси сверла относительно поверхности плиты используют прецизионную выверку траверсы по уровню. Перед началом серии работ положение консоли проверяют индикатором в нескольких крайних точках ее вылета.

Если обнаруживают отклонение, проводят регулировку опорных роликов и направляющих колонны для устранения перекоса. Саму плиту устанавливают на параллельные подкладки, которые исключают прогиб металла под действием веса шпиндельной бабки. Когда сверло входит в заготовку, жесткость шпинделя предотвращает его увод в сторону.

Точность положения инструмента на траверсе также влияет на итоговый результат, поэтому направляющие должны быть идеально чистыми. Любая соринка под роликом головки вызовет наклон сверла на долю градуса, что на большой глубине даст заметную ошибку. После фиксации бабки зажимом проводят контрольный замер угольником или цифровым угломером. Когда сверлят отверстия под ответственные шпильки или анкеры, перпендикулярность определяет надежность всей сборки.

Механизм поворота позволяет перемещать инструмент по дуге и охватывать рабочую зону в радиусе до нескольких метров вокруг станка. Колонна установлена на подшипниках качения большого диаметра, что обеспечивает легкость вращения массивной консоли даже одной рукой. Это дает возможность сверлить отверстия во фланцах, крышках и корпусах, которые расположены на разных столах вокруг центральной стойки.

Когда траверсу разворачивают в нужное положение, ее фиксируют гидравлическим тормозом для исключения случайного сдвига. Угол поворота может достигать 360°, что превращает станок в универсальный центр для обслуживания всей ремонтной площадки.

Поворотная система значительно упрощает обработку круговых групп отверстий, когда заготовку не нужно вращать на делительном столе. Оператор просто поворачивает консоль на заданный угол и смещает бабку по радиусу для попадания в нужную точку. В тяжелых станках поворот колонны осуществляет электромотор через червячный редуктор. Такая свобода движений делает радиальный станок незаменимым при сверлении отверстий в деталях сложной конфигурации.

Нарезание резьбы диаметром М42 и выше требует от станка высокого крутящего момента на малых оборотах и синхронизации подачи с шагом резьбы. Радиально-сверлильные машины оснащают специальными резьбонарезными патронами и системами автоматического реверса шпинделя.

Частоту вращения устанавливают в пределах 20-50 оборотов в минуту, чтобы метчик плавно врезался в металл без риска поломки. Подачу пиноли настраивают так, чтобы она точно соответствовала шагу винтовой линии для исключения срезки витков. Когда инструмент достигает заданной глубины, муфта переключает вращение на обратное для безопасного вывода метчика из отверстия.

Особое внимание уделяют смазке, так как при нарезании крупных резьб выделяется большое количество тепла и возникают огромные силы трения. Используют вязкие масла или специальные пасты, которые предотвращают налипание стружки на кромки инструмента. Гидравлическая система станка должна поддерживать стабильное давление для исключения пробуксовок в приводе.

Расточку выполняют с помощью специальных расточных головок или борштанг, когда требуется получить диаметр больше возможностей стандартных сверл. Радиальный станок обеспечивает нужную жесткость для работы резцом по внутренней поверхности литой заготовки.

Процесс позволяет исправить ошибки формы отверстия, такие как эллипсность или конусность, которые остались после грубого литья. Скорость резания выбирают ниже, чем при сверлении, для исключения вибраций длинного инструмента. Когда выполняют расточку, бабку и траверсу фиксируют максимально жестко для обеспечения 7-го или 8-го квалитета точности.

Метод обката при расточке на радиальной машине дает возможность обрабатывать посадочные места под подшипники в крупных корпусах редукторов. Подача должна быть очень плавной, чтобы на поверхности металла не оставалось следов дробления или винтовых рисок. Если отверстие имеет большую длину, используют направляющие втулки в кондукторах для поддержки свободного конца борштанги. Радиально-сверлильное оборудование успешно заменяет дорогостоящие расточные при выполнении несложных ремонтных работ.

При сверлении глубоких каналов в заготовках толщиной более 300 мм тепло быстро накапливается внутри металла и может привести к перегреву сверла. Для отвода температуры используют принудительную подачу СОЖ под давлением через систему трубок или внутренние каналы инструмента.

Жидкость не только охлаждает сталь, но и эффективно вымывает стружку, которая стремится забить спиральные канавки. Когда работают на радиальном станке, бак с эмульсией располагают в основании, а насос подает состав на высоту траверсы. Регулярная очистка фильтров гарантирует отсутствие мелкого абразива в потоке охлаждающей смеси.

Если глубина отверстия велика, применяют метод прерывистого сверления с полным выводом шпинделя для залива канала свежей порцией жидкости. Это предотвращает температурное расширение сверла, которое может вызвать заклинивание инструмента в отверстии. В массивных деталях теплоотвод затруднен, поэтому режимы резания снижают на 15-20% от стандартных значений. Правильное охлаждение увеличивает ресурс дорогостоящих сверл с конусом Морзе в несколько раз.

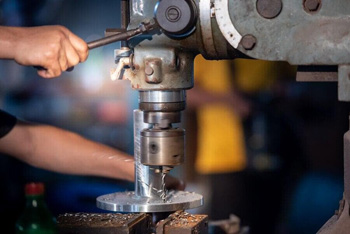

Позиционирование шпиндельной головки выполняют по предварительной разметке, которую наносят на заготовку с помощью чертилок и кернеров. Инструмент подводят к намеченной точке, перемещая бабку по траверсе и поворачивая консоль вокруг колонны.

Для точного совмещения оси используют центровочное сверло или оптический центроискатель, который вставляют в патрон. Когда кончик сверла попадает в углубление от керна, бабку и траверсу жестко стопорят гидравлическими зажимами. Этот метод требует внимательности, но он позволяет получать точные межосевые расстояния на деталях любой сложности.

Для повышения скорости и точности в серийном производстве применяют стальные шаблоны или кондукторы с закаленными втулками. Шаблон крепят к заготовке, после чего сверло просто вводят в направляющее отверстие без дополнительной выверки. Это исключает влияние человеческого фактора и гарантирует полную идентичность всех деталей в партии. В радиально-сверлильных станках лимбы на маховиках перемещения также помогают контролировать расстояние, на которое сдвинули бабку.

Многодисковые фрикционные муфты позволяют плавно передавать крутящий момент от двигателя к шпинделю и защищают механизмы от перегрузок. Когда сверло внезапно заклинивает в металле, диски начинают проскальзывать, что предотвращает поломку шестерен и валов бабки. Такая конструкция также обеспечивает мягкий пуск и остановку инструмента, исключая резкие удары при включении привода.

Регулировка усилия прижатия дисков выполняется гидравликой или механическими пружинами в зависимости от модели станка. Это делает оборудование надежным при работе в тяжелых условиях и увеличивает межремонтный интервал.

Фрикционы позволяют быстро переключать направление вращения шпинделя, что критично при нарезании резьбы метчиками. Муфта работает в масляной ванне, которая смазывает поверхности и отводит лишнее тепло при интенсивной эксплуатации. Состояние дисков проверяют во время плановых осмотров для исключения потери мощности из-за их износа или замасливания. Качественные материалы фрикционных накладок выдерживают миллионы циклов срабатывания без изменения характеристик.
