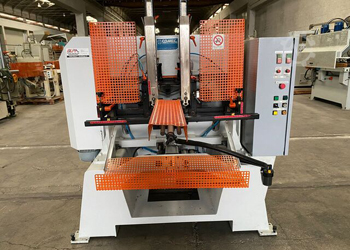

Долбежные станки

Механизм главного движения преобразует вращение электродвигателя в возвратно-поступательный ход вертикального ползуна. В механических моделях для этого используют кривошипно-кулисный узел, который обеспечивает жесткую связь между приводом и рабочим органом. Когда палец кривошипа перемещается по кругу, он толкает кулису и заставляет ползун совершать рабочий и холостой ход. Длина перемещения резца зависит от радиуса вращения пальца, который настраивают перед началом обработки заготовки.

В гидравлических станках усилие передает шток цилиндра, потому что такая схема позволяет более плавно регулировать скорость на любом участке пути. Отсутствие жестких звеньев в гидроприводе защищает инструмент от поломки при внезапном столкновении с твердым включением внутри металла.

Ползун перемещается по направляющим станины, которые имеют форму ласточкина хвоста или прямоугольного профиля для максимальной точности позиционирования. В нижней части узла располагают откидной механизм, который немного приподнимает резец во время движения вверх. Если не отводить инструмент от поверхности, режущая кромка будет сильно тереться о металл и быстро потеряет остроту. Регулировка вылета ползуна позволяет обрабатывать детали разной высоты без потери жесткости системы.

Вертикальный тип оборудования имеет ползун, который совершает движения в перпендикулярной плоскости относительно рабочего стола. Такое расположение удобно для обработки внутренних поверхностей, пазов и шлицев в деталях, которые имеют форму дисков, колец или фланцев.

Заготовку надежно фиксируют на столе, после чего резец начинает выбирать металл сверху вниз. Конструкция позволяет легко контролировать процесс визуально и обеспечивает эффективный отвод стружки из зоны реза под действием гравитации. Подобные машины занимают меньше площади в цеху, потому что основные механизмы привода располагают внутри высокой колонны.

Горизонтальные станки используют для работы с длинномерными или крупногабаритными деталями, которые невозможно установить вертикально из-за ограничений по высоте помещения. В этих машинах ползун перемещается параллельно полу, что требует наличия длинной станины с мощными направляющими. Часто такое оборудование применяют для нарезания зубьев на рейках или протягивания шпоночных канавок в тяжелых валах. Масса горизонтального станка обычно превышает вес вертикального, так как станина должна выдерживать огромные изгибающие моменты при максимальном вылете рабочего органа.

Для фиксации режущего инструмента используют специальные резцедержатели, которые монтируют в нижней части ползуна. Резец плотно вставляют в гнездо и зажимают болтами, чтобы исключить любые перемещения под воздействием сил резания.

В универсальных моделях применяют откидную головку, которая позволяет инструменту свободно отклоняться на обратном ходу. Если использовать жесткое крепление без возможности люфта при подъеме, задняя поверхность долбяка будет интенсивно изнашиваться из-за постоянного контакта с заготовкой. Конструкция зажима должна обеспечивать высокую точность центрирования, потому что даже минимальный перекос приведет к нарушению геометрии паза.

Когда нужно выполнить долбление глубоких отверстий, применяют специальные оправки, которые увеличивают вылет инструмента. Оправку фиксируют в шпиндельном узле ползуна через конусное соединение или переходные втулки для обеспечения максимальной жесткости. Перед началом работы проверяют надежность всех резьбовых соединений, так как при ударных нагрузках вибрации могут ослабить зажим.

Поворотный стол расширяет технологические возможности оборудования и позволяет обрабатывать поверхности под разными углами без переустановки детали. Узел оснащают круговыми направляющими и механизмом деления, который обеспечивает высокую точность поворота заготовки вокруг вертикальной оси.

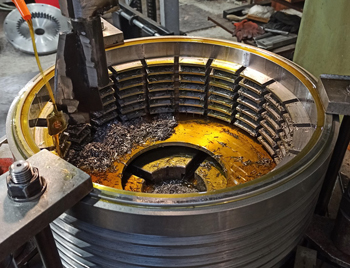

Когда нужно нарезать шлицы или зубья внутри втулки, стол поворачивают на заданный угол после каждого прохода ползуна. Это исключает погрешность, которая неизбежно возникла бы при ручной разметке и повторной фиксации изделия в тисках. В современных станках вращение стола синхронизируют с движением резца через систему шестерен или электронные приводы.

Дополнительно стол может перемещаться в продольном и поперечном направлениях, что позволяет точно совместить ось заготовки с траекторией движения долбяка. На поверхности стола нарезают Т-образные пазы, в которых устанавливают прихваты, упоры или кондукторы для быстрой фиксации партии однотипных деталей. Наличие мерной шкалы или цифрового табло помогает контролировать угол поворота с точностью до нескольких угловых минут. Если требуется обработать коническое отверстие, некоторые модели станков позволяют наклонять сам стол или колонну на угол до 10-15 градусов.

Длину хода ползуна настраивают в зависимости от высоты обрабатываемой поверхности и величины необходимого перебега инструмента. В механических станках для этой цели изменяют положение пальца кривошипа на ведущем диске, который находится внутри станины. Чем дальше палец расположен от центра вращения, тем больше будет амплитуда перемещения резца вверх и вниз.

Для точной регулировки используют винтовой механизм, который перемещает сухарь кулисы вдоль радиального паза. После установки нужного размера положение пальца жестко фиксируют контргайкой, чтобы избежать самопроизвольного смещения во время интенсивной работы оборудования под нагрузкой.

В гидравлических моделях длину перемещения задают путем изменения положения бесконтактных датчиков или упоров на боковой стороне ползуна. Когда узел доходит до крайнего положения, срабатывает переключатель и поток масла направляется в противоположную полость цилиндра. Такой способ настройки гораздо удобнее и быстрее, потому что он не требует разборки защитных кожухов и применения ручного ключа. Важно устанавливать ход так, чтобы резец выходил из металла на 5-10 мм с каждой стороны для полной очистки канавки от стружки.

Ускоренное перемещение ползуна при движении вверх необходимо для сокращения времени цикла и повышения общей эффективности производства. Поскольку резание металла происходит только при ходе вниз, обратный подъем считается вспомогательным и непродуктивным движением.

В механических станках для реализации этой функции применяют кулисный механизм с качающейся опорой, который имеет специфическую геометрию звеньев. За счет смещения оси вращения кривошипа резец возвращается в исходную точку за меньший промежуток времени, чем при рабочем ходе. Такая конструкция позволяет поддерживать оптимальную скорость долбления и при этом минимизировать простои оборудования.

В станках с гидравлическим приводом разница скоростей возникает из-за различия площадей в поршневой и штоковой полостях цилиндра. Когда масло подается со стороны штока, объем камеры заполняется быстрее, и поршень мгновенно выталкивает ползун в верхнее положение. Современные системы управления позволяют настраивать соотношение скоростей программно, чтобы адаптировать станок под конкретные задачи.

Для формирования внутреннего шпоночного паза заготовку устанавливают в центр поворотного стола и выравнивают по оси движения ползуна. Резец с шириной режущей кромки, которая точно соответствует размеру паза, подают внутрь отверстия заготовки. Долбяк совершает вертикальные движения, постепенно врезаясь в металл на заданную глубину при каждом двойном ходе.

Поперечную подачу стола осуществляют вручную или автоматически, пока канавка не достигнет нужных параметров по чертежу. Процесс позволяет получать прямые углы в конце глухих отверстий, что невозможно сделать с помощью дисковой или концевой фрезы.

Чтобы исключить отклонение инструмента, используют массивные оправки с минимальным вылетом, которые обеспечивают необходимую жесткость при работе. Когда паз имеет большую длину, в зону реза подают струю масла для вымывания стружки, которая может заклинить долбяк и привести к поломке. Качество поверхности зависит от величины подачи и от остроты заточки инструмента, поэтому финишные проходы выполняют с минимальным съемом металла. Станок позволяет обрабатывать пазы даже в закаленных деталях, если использовать резцы из твердых сплавов или быстрорежущей стали с добавлением кобальта.

Точность обработки на долбежном станке зависит от технического состояния направляющих ползуна и отсутствия люфтов в механизмах подачи. Если направляющие имеют износ, резец начнет отклоняться от вертикальной оси, что приведет к перекосу стенок паза и браку детали.

Регулярная регулировка клиньев и планок позволяет минимизировать боковое биение рабочего органа при максимальных нагрузках. На итоговый результат также влияет жесткость крепления заготовки на столе, так как любые микроскопические вибрации вызывают дробление и повышают шероховатость. Использование массивных прихватов и чистых подкладок гарантирует стабильное положение металла в течение всего цикла.

Качество заточки резца определяет не только чистоту поверхности, но и величину сил резания, которые воздействуют на станину станка. Тупой инструмент требует большего усилия для врезания, что вызывает упругие деформации узлов и нарушает допуски на размеры. Состояние подшипников главного привода и кулисного механизма также вносит вклад в точность перемещений ползуна. Когда в системе возникают ударные нагрузки, любые зазоры в сопряжениях деталей проявляются в виде ступенек или волн на обработанной поверхности.

Долбежный инструмент работает в условиях прерывистого резания, поэтому он должен обладать высокой ударной вязкостью и стойкостью к термическому износу. Резцы изготавливают из быстрорежущих сталей марок Р6М5 или Р18, которые хорошо сохраняют твердость при нагреве.

Геометрия заточки включает задний угол 7-10 градусов и передний угол, который выбирают в зависимости от прочности обрабатываемого материала. Режущая кромка должна быть идеально ровной, потому что любые зазубрины оставят глубокие риски на стенках паза. Для работы с чугуном или твердыми сплавами используют напайные пластины из карбида вольфрама, которые имеют повышенную износостойкость.

Стержень резца должен иметь достаточное сечение для сопротивления изгибу, так как во время хода вниз на него действуют значительные силы сжатия. Если сделать резец слишком тонким, он будет вибрировать и издавать характерный писк, что негативно скажется на качестве обработки. Длину инструмента подбирают исходя из глубины паза с минимально возможным запасом для сохранения максимальной жесткости системы. При установке в станок следят за тем, чтобы режущая кромка находилась строго перпендикулярно направлению подачи стола.

Гидравлический привод обеспечивает бесступенчатое регулирование скорости ползуна, что позволяет точно настраивать режимы обработки под разные сорта стали. В отличие от механических систем гидропривод поддерживает постоянное усилие резания на всей длине хода, что улучшает чистоту поверхности.

Плавный запуск и мгновенная остановка рабочего органа снижают ударные нагрузки на станину и продлевают срок службы подшипниковых узлов. Если инструмент встретит препятствие, предохранительный клапан сбросит давление в системе, и станок просто остановится без поломки дорогостоящих механизмов. Это делает гидравлические машины более надежными при работе с заготовками, которые имеют неравномерный припуск.

Конструкция с использованием гидроцилиндра позволяет легко изменять направление движения и настраивать длину хода с помощью простых переключателей. Отсутствие сложной системы шестерен и кулис делает работу оборудования менее шумной и уменьшает уровень вибраций в цеху. Гидравлика эффективно гасит колебания, которые возникают при врезании резца в металл, что положительно влияет на долговечность режущей кромки.

Станина долбежного станка представляет собой мощную монолитную отливку, которая обладает огромным запасом прочности и инерционности. Массивное основание поглощает энергию ударов, которые возникают в момент соприкосновения резца с поверхностью заготовки при каждом цикле. Внутренние полости рамы заполняют ребрами жесткости, чтобы предотвратить скручивание и деформацию корпуса под действием динамических сил.

Нижнюю часть станины делают максимально широкой для обеспечения устойчивости и надежного закрепления на фундаменте. Чугун, из которого производят корпус, имеет высокую способность к демпфированию, поэтому вибрации от работы привода не передаются на рабочий стол.

Толщина стенок в местах установки направляющих ползуна увеличена, так как здесь концентрируются основные механические напряжения. Конструкторы рассчитывают геометрию станины таким образом, чтобы центр тяжести находился как можно ниже для минимизации раскачивания оборудования. Поверхности, по которым перемещаются узлы, проходят закалку и шлифовку, что создает твердый слой, устойчивый к износу.

Использование числового программного управления позволяет полностью автоматизировать процесс формирования сложных пазов и зубчатых зацеплений. Контроллер управляет перемещением стола по двум осям и вращением заготовки в строгом соответствии с заложенным в память алгоритмом.

Система ЧПУ обеспечивает высокую точность деления, что критично при изготовлении шлицевых валов или внутренних зубьев шестерен. Программа самостоятельно рассчитывает количество проходов и величину подачи для каждого слоя металла, исключая человеческие ошибки при настройке. Это значительно сокращает время на подготовку производства и позволяет быстро переходить на выпуск новых типов деталей.

Современные блоки управления могут контролировать износ резца и автоматически вносить коррекцию в траекторию движения стола. Если нагрузка на двигатель превышает допустимые значения, автоматика снижает скорость хода или останавливает процесс для проверки состояния инструмента. Монитор позволяет отслеживать текущее положение ползуна и оставшееся время до конца операции в графическом режиме.

Степень износа долбежного резца определяют по изменению характера шума и появлению характерного блеска на обработанной поверхности металла. Когда режущая кромка теряет остроту, станок начинает работать с более глухим звуком, а вибрации станины заметно усиливаются. В зоне резания повышается температура, что приводит к изменению цвета стружки и появлению прижогов на стенках паза. Если вовремя не заменить инструмент, нагрузка на главный привод возрастет, и точность размеров начнет выходить за пределы допусков.

Визуальный осмотр вершины долбяка проводят при каждой остановке станка для проверки надежности крепления заготовки. В высокотехнологичных моделях устанавливают электронные датчики силы, которые фиксируют рост сопротивления материала при врезании тупого резца. Система сравнивает текущие показатели с эталонными значениями и подает сигнал о необходимости заточки или смены оснастки.

Также контролируют чистоту поверхности с помощью переносных профилометров или визуальных эталонов шероховатости. Если на дне канавки появляются задиры или следы выкрашивания металла, инструмент немедленно извлекают из резцедержателя. Своевременное обслуживание режущей части предотвращает поломку оборудования и гарантирует получение деталей с заданными параметрами качества.
