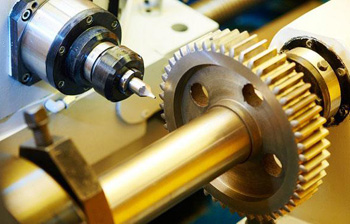

Для изготовления зубчатых колес, которые работают под высоким давлением, используют легированные стали с содержанием хрома, никеля и марганца. Эти добавки повышают вязкость сердцевины и позволяют детали выдерживать ударные нагрузки без риска раскалывания. Если механизм должен передавать огромный крутящий момент, заготовки делают из сталей марок 12ХН3А или 18ХГТ.

Поверхность таких изделий обязательно насыщают углеродом, потому что этот процесс создает твердый наружный слой при сохранении пластичности внутри. Если условия эксплуатации не требуют экстремальной прочности, применяют более простые углеродистые составы типа стали 45.

Выбор материала напрямую зависит от условий работы будущего узла и требуемого ресурса машины. Когда создают детали для станкостроения, часто используют стали 40Х или 40ХН, которые хорошо поддаются улучшению и закалке токами высокой частоты. Применение качественного сырья исключает быстрый износ зубьев и предотвращает поломку дорогостоящего оборудования. В некоторых случаях для снижения шума в легких передачах одну из шестерен изготавливают из текстолита или капролона.

Класс точности зубчатого зацепления определяет максимально допустимую линейную скорость, при которой механизм работает без перегрева и вибраций. Для тихоходных узлов, где скорость не превышает 2 м/с, достаточно 9-го или 10-го класса, так как погрешности шага не вызывают сильных динамических ударов. Когда вал вращается со скоростью более 10 м/с, используют колеса 6-го или 7-го класса, которые проходят обязательную шлифовку профиля.

Если установить грубо нарезанную шестерню в высокоскоростной редуктор, центробежные силы и ошибки зацепления приведут к мгновенному разрушению зубьев. В прецизионных приборах применяют только 3-й или 4-й классы для обеспечения плавности хода.

Точность изготовления также влияет на равномерность распределения нагрузки по всей ширине зубчатого венца. Когда зубья имеют отклонения по направлению или профилю, контакт происходит только в отдельных точках, что вызывает локальный перегрев металла. В таких ситуациях даже самая прочная сталь начинает крошиться из-за концентрации напряжений. Когда деталь соответствует высокому классу точности, пятно контакта занимает не менее 90% полезной площади поверхности. Это позволяет передавать большую мощность при меньших габаритах корпуса редуктора.

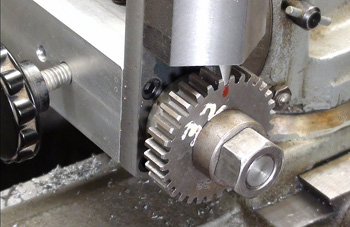

Модуль - основной геометрический параметр, который определяет размер зуба и все остальные характеристики шестерни. Его вычисляют как отношение диаметра делительной окружности к количеству зубьев, которые нарезали на заготовке.

В инженерной практике используют стандартные значения модулей из специальных рядов, чтобы можно было подбирать унифицированный инструмент для резки. Если выбрать нестандартное число, производство детали станет намного дороже из-за необходимости изготовления уникальных фрез. Для мелких механизмов часов используют модули менее 1 мм, а в тяжелом машиностроении этот параметр может превышать 20 мм.

При расчете модуля учитывают изгибную прочность зуба, так как именно этот размер определяет толщину металла в опасном сечении. Когда передаваемая мощность возрастает, модуль увеличивают, чтобы предотвратить отламывание зубьев у основания. Но рост этого параметра ведет к увеличению диаметра колеса и утяжелению всей конструкции. Проектировщики ищут баланс между компактностью узла и его способностью выдерживать расчетные усилия. Когда два колеса работают в паре, они должны иметь абсолютно одинаковый модуль для правильного входа в зацепление.

Для придания зубьям высокой твердости применяют цементацию с последующей закалкой или азотирование поверхности. В процессе цементации деталь нагревают в среде, которая богата углеродом, что позволяет насытить верхний слой металла на глубину до 2 мм.

После закалки твердость поверхности достигает 60 HRC, при этом середина зуба остается мягкой и способной гасить удары. Если требуется минимальная деформация детали, выбирают азотирование, так как этот процесс проходит при более низких температурах. Такая технология исключает коробление шестерни и позволяет сохранить высокую точность зацепления без финишной шлифовки.

Закалка токами высокой частоты используется для обработки крупных зубьев, когда нужно упрочнить только рабочие поверхности. Этот метод экономит время, потому что нагрев происходит за несколько секунд и не затрагивает весь массив металла. Когда выполняют объемную закалку, деталь становится прочной по всему сечению, но приобретает избыточную хрупкость. В современных цехах часто применяют лазерное упрочнение, которое позволяет обрабатывать только пятно контакта с идеальной точностью.

Косозубая передача отличается тем, что зубья входят в контакт постепенно, а не по всей длине сразу. В любой момент времени в зацеплении находится одновременно две или три пары зубьев, что значительно увеличивает нагрузку, которую может выдержать узел. Когда один зуб выходит из контакта, второй уже несет основное усилие, поэтому в механизме отсутствуют резкие скачки давления.

Такой плавный переход исключает возникновение ударов и позволяет снизить уровень шума при работе на высоких оборотах. Косозубые шестерни незаменимы в автомобильных коробках передач и турбинных редукторах, где важна тишина и надежность.

Расположение зубьев под углом к оси создает дополнительное осевое усилие, которое стремится сдвинуть вал в сторону. Чтобы компенсировать эту нагрузку, в конструкцию вводят радиально-упорные подшипники или используют шевронные колеса. Шевронное зацепление состоит из двух косозубых венцов с разным направлением наклона, которые гасят встречные усилия.

Несмотря на сложность нарезания такого профиля, его применение оправдано в самых тяжелых приводах прокатных станов или шахтных подъемников. При монтаже косозубых пар следят за точностью межосевого расстояния, чтобы пятно контакта распределялось равномерно.

Шестерня передает вращение через непосредственный контакт зубьев с другой шестерней или зубчатой рейкой. Профиль ее зуба имеет эвольвентную форму, которая обеспечивает постоянство передаточного числа при движении.

Звездочка предназначена для работы с цепью, поэтому ее зубья имеют совсем другую геометрию и шаг. В цепной передаче между ведущим и ведомым элементами всегда есть гибкая связь, которая позволяет разносить валы на большое расстояние. Звездочки не требуют такой высокой точности изготовления профиля, как зубчатые колеса, потому что цепь сама компенсирует небольшие погрешности.

Зубья звездочки имеют специфический вырез под ролик цепи, который исключает соскальзывание при растяжении звеньев. Когда шестерни работают в закрытом корпусе с масляной ванной, звездочки часто эксплуатируют на открытом воздухе. Из-за этого материалы для них выбирают с учетом стойкости к абразивному износу и воздействию грязи. Нарезание зубьев на звездочках выполняют методом копирования или на специализированных фрезерных станках. Если зубчатая передача обеспечивает жесткую и точную связь, цепная со звездочками лучше справляется с рывками и не требует строгой соосности.

Когда оригинальный чертеж отсутствует, параметры шестерни восстанавливают путем тщательного замера уцелевших участков профиля. Сначала определяют количество зубьев и измеряют внешний диаметр, после чего вычисляют модуль зацепления.

Если зубья сильно изношены, используют специальные формулы для нахождения исходного контура и угла наклона спирали. Часто применяют 3D-сканирование, которое создает точную цифровую модель детали со всеми дефектами и выработкой. В программе инженер убирает следы износа и восстанавливает идеальную геометрию зуба в соответствии со стандартами.

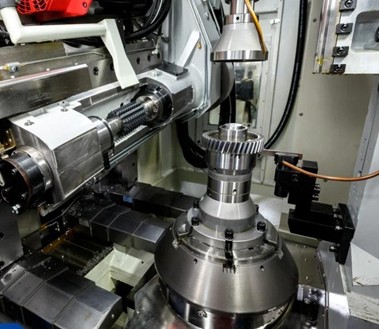

После получения точных размеров подбирают материал, который соответствует оригиналу по химическому составу и твердости. Новую заготовку обрабатывают на станках с программным управлением, что гарантирует полное совпадение с посадочными местами в старом редукторе. Когда нарезают зубья по образцу, обязательно проверяют шаг и толщину зуба по хорде. Если деталь имеет специфическую термообработку, проводят лабораторный анализ для определения глубины закаленного слоя. Готовое изделие проходит обкатку в паре с сопряженным колесом для проверки качества контакта.

Чистота поверхности зубьев напрямую влияет на долговечность передачи и величину потерь на трение. Если после фрезерования на металле остаются следы от резца или микроскопические зазубрины, они будут работать как абразив. При контакте двух неровных поверхностей происходит быстрый нагрев масляной пленки и ее разрыв, что ведет к появлению задиров.

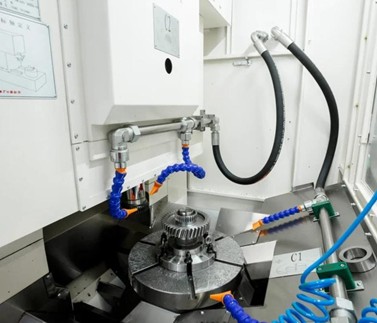

Чтобы этого избежать, ответственные шестерни подвергают шлифовке или хонингованию до достижения зеркального блеска. Шероховатость на уровне 0.63 мкм и ниже позволяет сформировать устойчивый гидродинамический клин в зоне зацепления.

Гладкая поверхность также снижает уровень шума, так как отсутствие микрорельефа убирает высокочастотный писк при работе. Когда деталь имеет высокую чистоту обработки, риск появления усталостных трещин значительно уменьшается. Любая глубокая царапина на поверхности зуба становится концентратором напряжений, из которого начинается разрушение металла.

После чистовых операций шестерни часто подвергают фосфатированию для улучшения прирабатываемости в первые часы эксплуатации. Использование современных методов финишной отделки позволяет увеличить КПД редуктора на 2-3%. Контроль шероховатости проводят с помощью профилометров в нескольких точках по ширине венца.

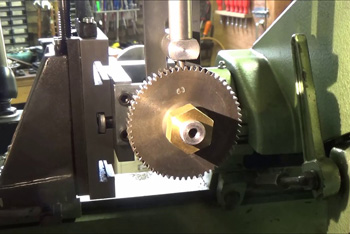

Самым частым браком при зубообработке является ошибка шага, когда расстояние между зубьями получается неодинаковым. Это происходит из-за люфтов в кинематической схеме станка или износа делительного механизма. Такая шестерня будет работать с постоянными ударами, которые быстро разобьют подшипники и вызовут выкрашивание металла.

Другой серьезный дефект - подрез ножки зуба, который возникает при неправильном подборе инструмента или слишком малом количестве зубьев. Подрезанный зуб имеет тонкое основание и может легко отломиться даже при незначительной перегрузке редуктора. Также встречается отклонение профиля от теоретической эвольвенты, что нарушает плавность переката и вызывает шум. Причиной становится биение оправки, на которой закрепили заготовку, или неточная установка фрезы.

Если при нарезании косозубого колеса ошибиться с углом наклона, пятно контакта сместится к одному краю, вызывая перекос сил. Недостаточная чистота поверхности после обдирочных операций также считается браком для быстроходных передач. Для выявления скрытых трещин и дефектов после термообработки используют магнитную или ультразвуковую дефектоскопию.

В закрытых редукторах зубья постоянно омываются маслом из общей ванны или через форсунки под давлением. Смазка не только снижает трение, но и эффективно отводит тепло из зоны контакта, предотвращая перегрев металла. Для таких условий выбирают жидкие трансмиссионные масла с противозадирными присадками, которые сохраняют свойства при температуре до +120℃.

Вязкость подбирают в зависимости от окружной скорости: чем быстрее вращается шестерня, тем более жидким должно быть масло. Это необходимо для того, чтобы состав успевал проникать в малые зазоры и не разбрызгивался под действием центробежных сил.

Открытые передачи смазывают консистентными мазями или специальными адгезивными составами, которые не стекают с вертикальных поверхностей. Такие смазки должны защищать металл от пыли, влаги и коррозии, так как узлы работают в агрессивной среде. Часто используют графитовые добавки, которые создают сухой защитный слой и работают даже при частичном вымывании основы. Периодичность обновления смазки в открытых механизмах зависит от запыленности помещения и интенсивности работы. Правильный уход за зубчатым венцом позволяет избежать сухого трения и продлевает срок службы передачи в несколько раз.

Минимальный размер шестерни ограничен только возможностями прецизионных станков и прочностью используемого инструмента. В микроэлектронике производят колеса диаметром менее 2 мм с модулем 0.1, которые требуют сборки под микроскопом.

Максимальные габариты зависят от размеров планшайбы зубофрезерного станка и высоты его стоек. На крупных предприятиях изготавливают венцы для цементных печей или мельниц диаметром до 15 м. Такие гигантские детали часто делают разрезными, состоящими из нескольких секторов, которые соединяют болтами прямо на месте монтажа.

Для обработки очень больших колес используют мобильные зуборезные станки, которые устанавливают внутри самой заготовки. Вес таких изделий может достигать 50 т и более, что требует особого подхода к транспортировке и термообработке. Чтобы закалить огромный венец, строят специальные кольцевые печи с автоматическим контролем температуры в каждой зоне. При расчете больших передач учитывают даже незначительные деформации от собственного веса детали. Точность нарезания на гигантах обычно ниже, чем на мелких шестернях, но она компенсируется большими зазорами и низкими скоростями вращения.

Притирка или обкатка пары позволяет убрать микроскопические неровности и добиться идеального прилегания поверхностей друг к другу. В процессе этой операции в масло добавляют мелкозернистый абразивный порошок, который плавно сошлифовывает выступающие участки металла.

Механизм вращают под небольшой нагрузкой в течение нескольких часов, постоянно контролируя пятно контакта. В результате зубья приобретают форму, которая максимально учитывает реальные прогибы валов и погрешности сборки корпуса. Этот метод особенно эффективен для конических передач с круговым зубом, которые очень чувствительны к точности установки.

После завершения притирки редуктор тщательно промывают, чтобы полностью удалить остатки абразива из системы. Если оставить порошок внутри, он быстро уничтожит подшипники и испортит рабочую поверхность шестерен. Качественная обкатка позволяет снизить уровень вибраций на 15-20% и значительно уменьшить начальный износ в период приработки.

На современных автоматизированных линиях используют метод притирки с помощью специальных эталонных колес. Эта технология обеспечивает стабильное качество выпускаемой продукции и исключает человеческий фактор при настройке зацепления.

Проверка по пятну контакта - самый наглядный способ оценки качества изготовления и сборки зубчатой передачи. На зубья ведущей шестерни наносят тонкий слой специальной краски, после чего пару проворачивают вручную или под нагрузкой.

По следу, который остался на ведомом колесе, определяют положение зоны контакта и ее размеры относительно общей площади зуба. Если краска стерлась ровно посередине и заняла большую часть венца, зацепление считают правильным. Смещение пятна к краю или к основанию говорит о перекосах валов или ошибках в профиле зубьев.

Для разных типов передач существуют свои нормы расположения контактной зоны, которые зависят от назначения механизма. В тяжелонагруженных узлах пятно должно быть смещено так, чтобы при рабочей деформации оно выравнивалось по центру. Анализ формы следа позволяет выявить конусность, биение или неравномерность шага без использования сложных измерительных машин. Если при проверке обнаруживают дефекты, положение шестерен корректируют с помощью регулировочных прокладок или повторной перешлифовки.
