Долбежные работы

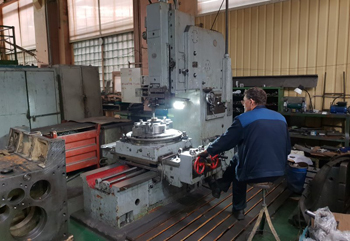

Для создания посадочного места под шпонку заготовку жестко фиксируют на рабочем столе долбежного станка, совмещая центр отверстия с осью движения ползуна. Резец совершает вертикальные возвратно-поступательные движения, постепенно выбирая слой металла на заданную глубину.

После каждого двойного хода стол перемещается в горизонтальном направлении, что обеспечивает подачу инструмента вглубь материала. Мастер контролирует ширину паза по калиброванным плиткам или шаблонам, так как точность этого размера определяет надежность фиксации вала в будущем узле. Когда работают с тяжелыми деталями, применяют массивные прихваты и упоры для исключения малейшего смещения заготовки под действием ударных нагрузок.

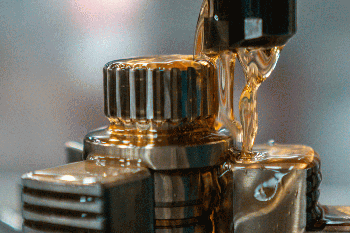

Шпоночные канавки могут иметь разный профиль, поэтому форму режущей кромки подбирают в строгом соответствии с чертежом изделия. При обработке чугунных ступиц процесс идет быстрее из-за хрупкости материала, который не образует сливную стружку. Если заготовка выполнена из вязкой стали, для предотвращения налипания металла на резец используют смазочно-охлаждающие жидкости. Глубину прохода настраивают с помощью лимба на винте подачи с ценой деления 0.02-0.05 мм.

Долбежная технология - единственный метод, который позволяет формировать четкие прямоугольные углы без радиусных скруглений внутри закрытых полостей. В отличие от фрезерования, где вращающийся инструмент неизбежно оставляет радиус от фрезы, долбежный резец работает как стамеска. Инструмент проникает в металл вертикально и срезает материал точно по линии разметки, формируя идеальные грани.

Для получения чистого угла применяют специальные подрезные резцы с остро заточенной вершиной и минимальным радиусом при вершине. Этот процесс требует высокой жесткости системы, потому что малейшая вибрация приведет к искажению геометрии или сколу режущей кромки на финальной стадии.

Когда работают с глухими отверстиями, в нижней части паза обязательно предусматривают канавку для выхода стружки и остановки резца. Если такая выборка отсутствует, инструмент будет упираться в дно, что вызовет поломку механизма станка или самой заготовки. Глубину каждого хода настраивают так, чтобы резец не доходил до дна отверстия на 1-2 мм. Точность угловых размеров проверяют с помощью прецизионных угольников или специальных шаблонов на просвет.

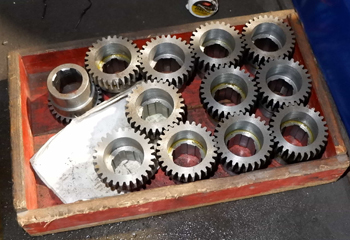

Процесс нарезки внутренних зубьев на зубодолбежных станках основан на методе обкатки, когда режущий инструмент (долбяк) и заготовка вращаются синхронно. Долбяк представляет собой закаленную шестерню с режущими кромками, которая совершает быстрые вертикальные движения вдоль оси отверстия.

При каждом ходе инструмент врезается в металл, формируя эвольвентный профиль зуба за счет сложного взаимного перемещения узлов. Этот способ позволяет изготавливать шестерни с внутренним зацеплением, которые невозможно обработать фрезами из-за ограничений пространства. Точность шага и формы зуба настраивают через сменные гитары станка или программное обеспечение ЧПУ.

При черновой проходке снимают основную массу металла, оставляя припуск 0.3–0.5 мм на чистовую отделку. Когда приступают к финишу, скорость вращения и подачи уменьшают для достижения высокого класса шероховатости поверхности. Важно обеспечить интенсивный отвод стружки из зоны резания, чтобы мелкие частицы металла не поцарапали готовые профили. Использование масла в качестве СОЖ защищает режущие кромки долбяка от перегрева и износа при работе с легированными сталями.

Инструмент для долбления испытывает значительные ударные нагрузки в момент врезания в заготовку, поэтому к его прочности предъявляют повышенные требования. Основную часть резца изготавливают из легированных сталей, а на рабочую кромку наплавляют пластины из твердых сплавов марок Т5К10 или ВК8. Эти материалы сохраняют твердость при нагреве до +600℃ и обладают высокой сопротивляемостью к выкрашиванию при прерывистом резании.

Для обработки мягких металлов и чистовых операций часто выбирают быстрорежущие стали Р18 или Р6М5К5 с добавлением кобальта. Качественный инструмент должен иметь вязкую сердцевину, которая гасит энергию удара и предотвращает поломку длинной державки.

Геометрия заточки играет решающую роль в долговечности оснастки, так как углы наклона кромки определяют легкость схода стружки. Передний угол делают в пределах 10–15 градусов для стали и около 5 градусов для хрупкого чугуна. Задний угол должен исключать трение тыльной стороны резца о поверхность металла при обратном ходе ползуна. Если инструмент быстро тупится, в сплав добавляют легирующие элементы для повышения абразивной стойкости. Регулярная правка на алмазных кругах восстанавливает остроту кромки и исключает появление рисок на детали.

Длину рабочего хода ползуна выставляют с запасом 10–20 мм к общей высоте обрабатываемой поверхности для обеспечения свободного входа и выхода инструмента. Настройку проводят путем изменения положения пальца кривошипа в радиальном пазу ведущего колеса станка.

Когда палец смещают к центру, амплитуда колебаний уменьшается, что подходит для невысоких деталей или коротких пазов. Если требуется обработать массивную заготовку, палец отодвигают к периферии для получения максимального вылета резца. Важно следить, чтобы инструмент не ударял в элементы крепления или поверхность рабочего стола в нижней точке траектории.

Позиционирование зоны хода по вертикали выполняют с помощью винтового механизма ползуна, который поднимает или опускает всю инструментальную головку. Резец должен начинать движение на 5 мм выше верхней кромки детали и заканчивать его на 5 мм ниже нижнего торца для сквозных отверстий. Когда обрабатывают глухие полости, нижнюю точку настраивают по контрольному упору или цифровой линейке с точностью до 0.5 мм. Если длина хода будет избыточной, станок будет тратить время на лишние перемещения, что снизит производительность труда.

Работа с глухими отверстиями требует предварительной подготовки заготовки, которая заключается в сверлении или проточке технологической канавки у основания будущего паза. Эта канавка (выточка) служит зоной разгрузки, где резец заканчивает срезание металла и плавно отходит от стенки. Ширина такой выемки должна составлять не менее 5–8 мм, а глубина - превышать глубину самого паза на 0.5 мм.

Без подобной подготовки стружка будет скапливаться на дне отверстия, что приведет к заклиниванию ползуна и неминуемой поломке инструмента. Процесс долбления ведут на пониженных скоростях, постоянно контролируя момент остановки резца в нижней точке.

Слесарь часто использует зеркало и дополнительную подсветку для визуального наблюдения за ходом работ внутри глубокой полости. Удаление отходов резания проводят сжатым воздухом или магнитом после каждых 10-15 циклов движения ползуна. Если отверстие имеет малый диаметр, применяют специальные тонкие оправки с повышенной жесткостью для предотвращения их изгиба. Точность достижения заданной глубины паза проверяют по индикатору часового типа, который устанавливают на станину станка.

Поворотный стол расширяет технологические возможности оборудования, позволяя обрабатывать несколько поверхностей под разными углами за одну установку заготовки. Деталь крепят в центре стола, после чего его можно вращать вокруг вертикальной оси вручную или автоматически. Это необходимо для нарезки зубьев, шлицев, квадратных или шестигранных отверстий, где требуется строгая угловая повторяемость.

На лимбе стола нанесена градусная шкала с нониусом, которая обеспечивает точность позиционирования до нескольких минут дуги. Использование делительных головок в паре со столом позволяет автоматизировать процесс перехода от одного паза к другому.

Дополнительно стол может иметь механизмы продольного и поперечного перемещения, что превращает долбежный станок в универсальный координатный центр. Когда требуется создать фасонный контур, мастер сочетает вращение стола с линейной подачей, плавно обходя резцом сложные кривые линии. Жесткая фиксация стола в выбранном положении исключает его проворот под действием сил резания во время хода ползуна. Проверка соосности вращения стола и шпинделя станка является регулярной процедурой технического обслуживания.

Изготовление внутренних шлицевых соединений начинают с точной разметки торца заготовки для определения положения каждого выступа и впадины. Деталь устанавливают на поворотный стол и центрируют по внутреннему диаметру с помощью индикатора, добиваясь отсутствия биения. Резец с профилем, который в точности повторяет форму впадины шлица, устанавливают в ползун станка.

После нарезки первой канавки стол поворачивают на заданный угол, который рассчитывают по формуле 360/N, где N - количество шлицев. Этот цикл повторяют до формирования полного круга, постоянно контролируя глубину врезания по лимбу поперечной подачи.

При нарезке эвольвентных шлицев используют метод обкатки, который требует специальной кинематической связи между движением резца и вращением детали. Если шлицы имеют прямоугольный профиль, применяют обычные прорезные резцы соответствующей ширины. Важно обеспечить идентичность всех пазов, так как даже небольшая ошибка в угле поворота не позволит вставить ответный вал при сборке. Для контроля используют калиброванные пробки или «шлицевые кольца», которые должны заходить в муфту с легким натягом.

Механизм откидывания (подъема) резца предназначен для защиты режущей кромки от трения о поверхность металла во время холостого хода ползуна вверх. Когда инструмент возвращается в исходную точку, он не должен касаться свежеобработанного паза, потому что это вызывает перегрев металла и быстрый износ заточки.

Специальное шарнирное устройство в резцедержателе позволяет инструменту слегка отклоняться назад под действием сил трения или срабатывания кулачка. После достижения верхней точки пружина возвращает резец в строго вертикальное рабочее положение для совершения следующего удара. Отсутствие этого узла привело бы к появлению царапин на зеркале детали и сократило бы ресурс оснастки в 5 раз.

В современных станках подъем резца часто выполняют с помощью электромагнитов или гидравлических приводов, что гарантирует стабильность зазора. Это особенно важно при чистовом долблении, где даже микронный контакт при обратном ходе может испортить шероховатость поверхности. Мастер проверяет четкость срабатывания откидного механизма перед началом каждой смены, смазывая шарниры тонким слоем масла. Если резец заклинивает в откинутом положении, глубина следующего прохода будет нарушена, что приведет к браку по размерам.

Удаление прибылей и элементов литниковой системы с массивных стальных или чугунных деталей проводят на тяжелых долбежных станках с большим усилием резания. Резец с широкой режущей кромкой планомерно срезает излишки металла, которые остались после выхода заготовки из литейной формы. Этот метод эффективнее ручной обрубки зубилом, так как он обеспечивает ровную поверхность и высокую скорость снятия припуска до 5–10 мм за один проход.

Массивная станина станка поглощает удары, которые возникают при встрече резца с твердой коркой литья или песчаными включениями. Данная операция позволяет подготовить базу для последующей точной обработки на фрезерном или токарном оборудовании.

При черновой обдирке литья часто обнаруживают скрытые раковины или газовые поры, которые эксперты фиксируют для оценки качества плавки. Мощный ползун станка позволяет работать на низких скоростях, что предотвращает пережог металла в зоне среза. Если литник имеет большую площадь сечения, его удаляют за несколько последовательных этапов, меняя положение заготовки на столе. Для локализации разлета крупной стружки, которая может быть раскаленной, используют защитные экраны.

Скорость движения инструмента подбирают исходя из твердости обрабатываемого металла, материала резца и требуемой чистоты поверхности. Для мягких конструкционных сталей выбирают высокую частоту до 60–80 двойных ходов в минуту при небольшой глубине резания. При обработке закаленных заготовок или вязких сплавов типа нержавейки скорость снижают до 20–30 ходов для предотвращения мгновенного затупления кромки.

Мастер учитывает также длину хода: чем она больше, тем ниже должна быть частота для исключения перегрева привода и вибраций станины. Использование современных преобразователей частоты позволяет плавно регулировать темп работы в зависимости от условий конкретной операции.

На выбор режимов влияет и жесткость закрепления детали, так как при высоких скоростях инерционные силы могут сорвать заготовку с прихватов. Если станок работает без охлаждения, частоту ходов ограничивают для естественного отвода тепла через массивную державку инструмента. Для финишных проходов количество движений в минуту увеличивают при одновременном уменьшении подачи, что дает зеркальный блеск металла. Износ направляющих ползуна также накладывает ограничения на максимальные скорости из-за риска возникновения автоколебаний.

Для достижения идеального совпадения осей паза и отверстия используют метод центрирования по эталонной оправке или с помощью центроискателя. Перед началом долбления деталь выставляют на столе так, чтобы биение внутренней поверхности не превышало 0.01 мм при полном обороте.

Если заготовка имеет сложную форму, применяют самоцентрирующие патроны или специальные приспособления с конусными втулками. Это гарантирует, что резец будет двигаться строго параллельно оси отверстия, исключая перекосы и «увод» паза в сторону. Когда соосность нарушена, шпонка или вал будут входить в соединение с трудом, что вызовет быстрый износ всего механизма.

В процессе настройки используют индикаторы часового типа, которые крепят к ползуну для проверки вертикальности стенок заготовки. Если стол имеет наклон, его юстируют с помощью опорных винтов до достижения нулевых показаний прибора на всей длине хода. При нарезке шлицев соосность проверяют после каждого поворота делительной головки для исключения накопленной ошибки. Использование оптических измерительных систем на современных станках позволяет контролировать положение детали с точностью до микрона.

Недостаточная жесткость фиксации резца в ползуне всегда приводит к появлению вибраций, которые оставляют на поверхности металла характерную «дробь» или волнистость. Если вылет резца слишком велик, под нагрузкой он начинает пружинить, что вызывает микроскопические колебания режущей кромки. Это не только портит внешний вид детали, но и значительно снижает точность размеров из-за отжима инструмента от заданной траектории.

Для получения гладкой поверхности с низким параметром Ra используют максимально короткие и массивные державки, которые плотно прижимают болтами к суппорту. Каждое соединение в инструментальной головке проверяют на отсутствие люфтов перед началом ответственных работ.

Качество направляющих ползуна также влияет на стабильность процесса, так как зазоры в них вызывают рывки при врезании в материал. Если шероховатость превышает норму, в систему вносят дополнительные демпфирующие элементы или снижают скорость резания. Правильный подбор геометрии заточки уменьшает силу сопротивления металла, что также способствует снижению уровня вибраций. Использование резцов с виброгасящими вставками из композитов позволяет работать на повышенных режимах без потери качества отделки.
