Зубодолбежные работы

Метод зубодолбления выбирают тогда, когда конструкция детали не позволяет использовать червячную фрезу из-за наличия высоких буртов или фланцев. Фрезерный инструмент имеет большой диаметр, поэтому он неизбежно повредит соседние элементы заготовки при попытке нарезать зубчатый венец. Долбяк же совершает вертикальные движения вверх и вниз, что дает возможность работать в очень ограниченном пространстве.

Такой подход незаменим при изготовлении блоков шестерен, где расстояние между венцами составляет всего несколько миллиметров. Когда зубья нарезают вплотную к уступу, обеспечивают максимальную компактность узла без потери его прочности. Материал в зоне резания удаляют постепенно, за несколько сотен или тысяч двойных ходов инструмента. Этот процесс обеспечивает высокую геометрическую точность, так как долбяк и заготовка имитируют реальную работу зубчатой пары.

Когда инструмент опускается, он срезает тонкую стружку, а при обратном ходе немного отходит от поверхности для исключения трения. Такая кинематика позволяет получать качественные прямозубые и косозубые колеса с минимальным отклонением шага. Результат превосходит фрезерование в тех ситуациях, где требуется изготовить внутреннее зацепление или детали со сложным контуром торца.

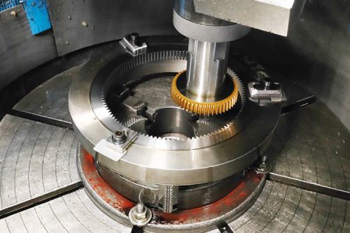

Внутренние зубья почти всегда нарезают на зубодолбежных станках, потому что никакой другой инструмент не может проникнуть внутрь закрытой полости. Заготовку надежно крепят в специальном приспособлении на столе станка, который совершает вращательное движение обката. Долбяк в это время перемещается по вертикали и постепенно врезается в металл на нужную глубину модуля.

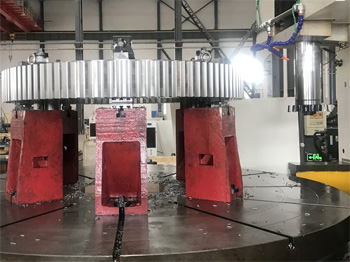

Когда изготавливают колеса для планетарных передач, точность внутреннего венца определяет плавность работы всего редуктора. Технология позволяет обрабатывать отверстия диаметром от 20 до 2000 мм и более на крупногабаритных агрегатах.

Процесс требует наличия свободного пространства за краем зуба для выхода стружки и самого инструмента. Если отверстие глухое, в его донной части предварительно протачивают кольцевую канавку, ширина которой превышает величину перебега долбяка. Когда инструмент достигает нижней точки, он должен выйти из контакта с материалом, чтобы не сломать кромки для резки. При нарезании внутренних зубьев направление вращения заготовки и долбяка совпадает, что имитирует работу реальной шестерни внутри кольца.

Долбяк имеет форму зубчатого колеса с передним и задним углами заточки, что делает его профиль переменным по длине. Когда выполняют переточку по передней поверхности, диаметр инструмента немного уменьшается, поэтому его положение относительно заготовки корректируют.

Инженеры рассчитывают изменение толщины зуба по хорде, чтобы сохранить правильный боковой зазор в зацеплении. Хотя наружный размер долбяка падает, эвольвентная кривая остается неизменной в рабочем диапазоне хода. Это позволяет использовать один и тот же инструмент до полного износа без потери качества нарезаемых колес.

При каждой заточке снимают слой металла толщиной 0.1-0.2 мм с помощью абразивного круга с мелким зерном. После этого обязательно проверяют остроту кромок и отсутствие микроскопических трещин, которые могут возникнуть из-за перегрева стали. Когда инструмент становится слишком коротким, его заменяют, так как жесткость крепления в шпинделе станка снижается. Регулярное обслуживание оснастки гарантирует стабильность размеров в большой партии деталей и исключает появление заусенцев на торцах.

Зубчатый сектор представляет собой не полное колесо, а только его часть, поэтому его обработка на фрезерном станке бывает затруднена. Зубодолбежный станок позволяет легко настроить реверс вращения стола, чтобы инструмент работал только в границах заданного угла. Когда долбяк проходит дугу сектора, он автоматически возвращается в начальную точку для следующего прохода по глубине.

Такой метод исключает холостые ходы и значительно экономит время при серийном выпуске деталей для рулевых механизмов. Заготовку при этом фиксируют в специальных кондукторах, которые предотвращают ее смещение под действием сил резания. Точность профиля на краях сектора остается столь же высокой, как и в середине, потому что станок поддерживает постоянную скорость обката.

Когда применяют метод копирования, зубья могут иметь искажения из-за неравномерного врезания фрезы. Долбление же гарантирует идеальное совпадение шага по всей длине дуги, что важно для исключения люфтов в передаче. После нарезания зубьев края сектора часто подвергают дополнительной обработке для удаления острых кромок.

Метод зубодолбления идеально подходит для получения прямобочных и эвольвентных шлицев на валах разной длины. Если шлицевое соединение заканчивается вплотную к массивному фланцу, долбяк становится единственным инструментом для выполнения этой задачи.

Вал закрепляют в вертикальном положении, а инструмент перемещается вдоль его оси, создавая канавки нужной формы и глубины. Когда работают с длинными заготовками, используют специальные приспособления для поддержки свободного конца и исключения биения. Технология позволяет нарезать шлицы как на наружной поверхности, так и внутри втулок или муфт для обеспечения их сопряжения.

Скорость резания при долблении шлицев ниже, чем при протягивании, но этот способ гораздо гибче и дешевле для единичных заказов. Когда требуется изготовить вал с нестандартным количеством пазов, не нужно покупать дорогостоящую протяжку: долбяк со стандартным модулем справится с задачей при правильной настройке кинематики станка и делительного механизма. После нарезания шлицы проверяют калибрами на соответствие допускам по ширине и симметричности расположения.

Блоки шестерен часто имеют несколько зубчатых венцов разного диаметра, которые расположены на одном валу вплотную друг к другу. Чтобы нарезать зубья на нижнем венце, используют долбяк с малым вылетом, который проходит в узкий зазор между деталями.

Когда выполняют работу, тщательно настраивают величину перебега инструмента, чтобы он не ударился в соседнюю шестерню в нижней точке хода. Ширина канавки для выхода долбяка может составлять всего 3-5 мм, что требует ювелирной точности при установке упоров. Такая технология позволяет создавать компактные многоступенчатые редукторы для станков и транспортных средств.

Процесс ведут на умеренных режимах, так как ограниченное пространство мешает эффективному отводу стружки и тепла. Часто используют специальные удлиненные оправки для долбяков, которые позволяют достать до труднодоступных участков заготовки. Когда один венец готов, стол станка смещают и приступают к обработке следующего сегмента блока без снятия детали. Это гарантирует идеальную соосность всех шестерен и высокую точность их взаимного расположения.

Частоту двойных ходов инструмента выбирают исходя из твердости материала заготовки и требуемой чистоты поверхности зубьев. Для мягких марок стали и цветных сплавов устанавливают высокую скорость, которая достигает 500-600 ходов в минуту. Когда обрабатывают легированные или закаленные стали, частоту снижают до 100-150 ходов, чтобы предотвратить перегрев и выкрашивание кромок долбяка.

Также учитывают длину хода: чем она больше, тем меньшее количество циклов может совершить станок без риска поломки кривошипного механизма. Оператор подбирает параметры так, чтобы линейная скорость резания оставалась в пределах рекомендованных значений.

Слишком высокая частота при нарезании крупных модулей вызывает сильные вибрации и шум, что негативно сказывается на ресурсе оборудования. Когда выполняют чистовой проход, скорость иногда увеличивают при одновременном снижении подачи обката для получения гладкой поверхности. Если заготовка имеет тонкие стенки, частоту ходов ограничивают для предотвращения резонансных колебаний и деформации металла. Все данные по режимам берут из технологических карт, которые учитывают мощность станка и материал режущей части инструмента.

Для беспрепятственного выхода долбяка в конце рабочего хода на детали обязательно протачивают кольцевую канавку. Ее глубина должна быть чуть больше высоты зуба, а ширина обычно составляет от 5 до 12 мм - в зависимости от модуля зацепления. Если канавка будет слишком узкой, стружка начнет скапливаться в углублении и мешать движению инструмента, что приведет к поломке зубьев.

Когда нарезают косые зубья, ширину выхода увеличивают, потому что долбяк движется по винтовой линии и требует больше места для разворота. Эту технологическую полость закладывают в чертеж на стадии проектирования детали для обеспечения ее технологичности.

При отсутствии канавки долбяк будет ударяться о торец заготовки или фланец, что мгновенно разрушит дорогостоящую оснастку. В некоторых случаях, когда ширина детали ограничена, используют специальные долбяки с измененной геометрией задней части. Когда обрабатывают внутренние зубья в глухих отверстиях, чистота дна канавки имеет значение для свободного падения мелкой металлической крошки. После завершения всех операций эту полость иногда используют для выхода шлифовального круга при финишной доводке профиля.

Большинство стандартных долбяков изготавливают из быстрорежущих сталей марок Р6M5 или Р18, которые обладают высокой красностойкостью и твердостью. Эти материалы позволяют работать с большинством конструкционных сталей при умеренных скоростях резания. Для обработки труднообрабатываемых сплавов и титана применяют инструменты с добавлением кобальта или ванадия, что повышает износостойкость кромок.

В последнее время на крупных производствах используют долбяки со сменными пластинами из твердого сплава. Такая конструкция позволяет значительно увеличить скорость работы и сократить время на переналадку оборудования при затуплении инструмента.

На рабочую часть долбяка часто наносят износостойкие покрытия из нитрида титана или алюминия, которые имеют характерный золотистый или черный цвет. Слой толщиной в несколько микрометров снижает коэффициент трения и предотвращает налипание разогретой стружки на металл. Это особенно важно при долблении вязких материалов, которые склонны к образованию наростов на кромках для резки. Использование современных композитов позволяет нарезать зубья на заготовках с твердостью до 45 HRC без предварительного отжига.

Шевронные колеса с непрерывным зубом, которые называют шестернями Новикова или Сайкса, нарезают на специальных зубодолбежных станках с двумя суппортами. Два долбяка работают одновременно, двигаясь навстречу друг другу под углом к оси заготовки. В точке схождения левых и правых зубьев они останавливаются с точностью до 0.01 мм, формируя идеальную V-образную вершину.

Этот метод исключает необходимость проточки канавки посередине венца, что делает шестерню максимально прочной и компактной. Такие передачи используют в сверхмощных приводах судов и прокатных станов, где важна непрерывность контакта. Кинематика станка обеспечивает синхронное вращение заготовки и обоих инструментов для точного совпадения шага на обеих половинах шеврона. Когда один долбяк нарезает левую спираль, второй формирует правую, что полностью уравновешивает осевые силы в процессе обработки.

Сложность настройки такого оборудования окупается уникальными характеристиками готовой детали, которая работает бесшумно под огромными нагрузками. Внутренние напряжения в металле при таком способе распределяются равномерно, что снижает риск усталостного разрушения узла.

Зубодолбление позволяет стабильно получать 6-й или 7-й класс точности, что соответствует требованиям для коробок передач легковых автомобилей. Для достижения таких результатов процесс разделяют на черновой и чистовой этапы с разной величиной подачи. При финишном проходе инструмент снимает слой металла толщиной не более 0.1 мм, что минимизирует отжатие шпинделя и погрешности профиля.

Если станок находится в хорошем техническом состоянии, отклонение шага между соседними зубьями не превышает нескольких микрометров. Такая точность гарантирует плавное зацепление и отсутствие характерного гула при работе механизма.

Шероховатость поверхности после чистового долбления достигает значений 1.25-2.5 мкм, что является отличным показателем для лезвийной обработки. Если требуется более высокий класс, деталь отправляют на последующее шевингование или шлифовку. Но для большинства промышленных редукторов точности после долбления вполне достаточно для долгой и надежной эксплуатации. На конечный результат сильно влияет качество заточки долбяка и жесткость закрепления заготовки на столе станка.

Высокая жесткость станины и шпиндельного узла зубодолбежного станка критична для гашения вибраций, которые возникают при резком врезании долбяка в металл. Если детали станка имеют люфты, инструмент начинает дробить, оставляя на поверхности зубьев мелкие волны и зазубрины. Это портит внешний вид изделия и приводит к быстрому износу сопряженной шестерни из-за точечного трения.

Массивные литые основания современных станков эффективно поглощают удары и позволяют использовать высокие режимы подачи без потери качества. Когда работают с крупными модулями, надежная фиксация всех узлов оборудования становится главным условием безопасности.

Для повышения жесткости системы используют дополнительные опоры для верхнего конца оправки с долбяком, что исключает ее отжатие под нагрузкой. Если станина установлена на виброопоры и правильно выверена по уровню, точность обработки возрастает на 20-30%. Когда нарезают зубья на твердых материалах, даже незначительная деформация суппорта ведет к искажению эвольвентного профиля. Поэтому перед выполнением ответственных заказов проводят проверку станка на геометрическую точность и отсутствие биений.

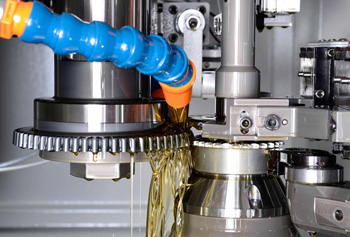

При зубодолблении охлаждающая жидкость должна не только отводить тепло, но и эффективно вымывать мелкую стружку из зоны контакта. Инструмент постоянно входит и выходит из металла, поэтому подачу эмульсии организуют так, чтобы она полностью заливала рабочую зону со всех сторон.

Когда жидкость проникает в канавки долбяка, она предотвращает приваривание микрочастиц стали к кромкам для резки. Это сохраняет остроту инструмента в течение всей смены и позволяет избежать появления царапин на поверхности зуба. Для работы выбирают масляные составы с высокой проникающей способностью и хорошими антикоррозийными свойствами.

Фильтрация смазочной смеси имеет огромное значение, так как наличие металлической пудры в потоке будет работать как абразив. Когда жидкость чистая, она создает тонкую пленку, которая снижает трение при обратном ходе долбяка. Это уменьшает износ станка и экономит электроэнергию при массовом производстве деталей. В современных автоматизированных системах температуру охлаждающего состава поддерживают на постоянном уровне для исключения тепловых деформаций заготовки.
