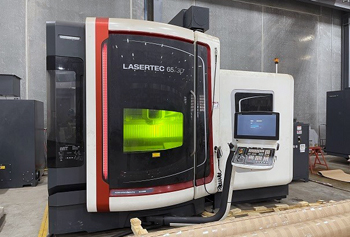

Лазерные сверлильные станки

Волоконный лазер генерирует световое излучение внутри активного оптического волокна, которое легируют ионами редкоземельных металлов. Такая конструкция обеспечивает исключительную стабильность выходного луча и позволяет передавать энергию непосредственно к режущей головке без использования громоздких систем зеркал.

Длина волны такого излучения составляет около 1,06 мкм, и данный показатель гарантирует максимально эффективное поглощение энергии поверхностью большинства сплавов. Высокая плотность мощности в пятне фокусировки позволяет мгновенно испарять сталь или титан при минимальных затратах электричества. Отсутствие подвижных компонентов внутри самого генератора увеличивает ресурс оборудования до 100000 часов непрерывной работы в условиях производства.

Компактные размеры излучающего модуля упрощают его интеграцию в современные координатные системы разного типа. Лазерный источник не требует сложной юстировки оптического пути, потому что луч проходит через гибкий защищенный кабель. Система управления постоянно контролирует параметры тока накачки, чтобы поддерживать заданную мощность на выходе вне зависимости от внешних факторов.

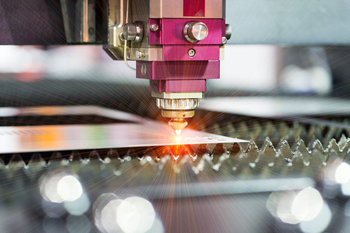

Медное сопло лазерной головки направляет струю технологического газа под давлением 5-20 бар непосредственно в точку контакта луча с металлом. Если для работы выбирают кислород, он вступает в активную химическую реакцию с разогретым материалом и добавляет тепловую энергию для ускорения процесса. При обработке нержавеющей стали или алюминия чаще используют очищенный азот, который полностью вытесняет атмосферный воздух и предотвращает окисление кромок.

Газовый поток также выполняет важную механическую задачу: он мгновенно выдувает капли расплавленного шлака из канала вниз. Без постоянной интенсивной продувки защитная линза лазера быстро покроется копотью и выйдет из строя из-за локального перегрева.

Автоматические клапаны регулируют давление газа по командам от программы управления станком в реальном времени. Выбор конкретного газа зависит от требований к качеству стенок отверстия и химическому составу сплава. Для тонких листов устанавливают минимальное давление, чтобы избежать деформации заготовки и появления грата на обратной стороне. Высокая скорость потока эффективно охлаждает соседние участки металла, уменьшая область термического влияния вокруг готового прохода.

Стабильную работу мощного лазера обеспечивает промышленный чиллер, который состоит из двух независимых контуров циркуляции жидкости. Первый поток направляют для охлаждения самого источника излучения, чтобы поддерживать рабочую температуру полупроводниковых диодов накачки. Второй контур отвечает за поддержание стабильного теплового режима оптической головки, линз и зеркал внутри трассы.

Такое разделение полномочий предотвращает тепловое расширение компонентов, которое может привести к расфокусировке луча и потере точности. В качестве охладителя используют дистиллированную воду со специальными присадками, которые исключают появление коррозии и накипи внутри тонких каналов.

Холодильный агрегат оснащают мощным компрессором и теплообменником для эффективного сброса энергии в окружающую среду или центральную систему вентиляции. Датчики протока и температуры постоянно передают данные на центральный контроллер станка для предотвращения аварийных ситуаций. Если жидкость нагревается выше установленного предела, автоматика отключает генерацию луча для защиты дорогих модулей.

Фокусирующая линза собирает параллельный пучок света в крошечную точку с колоссальной плотностью энергии на поверхности заготовки. Ее изготавливают из кварцевого стекла или селенида цинка с нанесением многослойного просветляющего покрытия. Выбор фокусного расстояния определяет глубину резкости и диаметр пятна, и эти параметры напрямую влияют на возможности сверления.

Линзы с коротким фокусом позволяют создавать микроскопические отверстия в тонкой фольге с идеальными краями. Длиннофокусная оптика необходима для прошивки толстых листов металла, где важно сохранять цилиндрическую форму канала на всей его протяженности.

Оптический элемент фиксируют внутри герметичного картриджа, который защищает его от попадания пыли и брызг охлаждающей жидкости. Положение линзы относительно поверхности детали регулирует сервопривод по командам системы автоматического слежения за высотой. При длительной работе оптика может поглощать часть энергии, поэтому ее постоянно обдувают сухим очищенным воздухом или азотом.

Для защиты дорогой фокусирующей линзы от попадания раскаленных частиц расплава используют сменное защитное стекло. Его устанавливают в нижней части лазерной головки перед выходным соплом, где оно принимает на себя основной удар продуктов горения. Стоимость такого стекла в десятки раз ниже цены основной оптики, поэтому его заменяют по мере загрязнения без значительных затрат.

Поверхность стекла имеет специальное покрытие, которое свободно пропускает лазерный луч с минимальными потерями мощности. Регулярный осмотр этого узла позволяет вовремя обнаружить микротрещины или нагар, которые могут привести к разрушению элемента во время работы.

Между защитным стеклом и линзой создают зону избыточного давления чистого воздуха, и такая мера исключает проникновение мелкодисперсной пыли внутрь головки. В некоторых моделях станков применяют систему «воздушного ножа», которая создает мощный боковой поток для сдувания искр в сторону от оптического тракта. Состояние защиты контролируют специальные фотодатчики, которые анализируют прозрачность преграды в автоматическом режиме.

Емкостный датчик измеряет расстояние между медным соплом и поверхностью металлического листа без физического контакта. Работа устройства основана на изменении электрической емкости при приближении головки к заготовке, которая выступает в роли второй обкладки конденсатора. Контроллер считывает эти изменения тысячи раз в секунду и мгновенно корректирует положение оси Z через быстрый сервопривод.

Технология позволяет сверлить отверстия на неровных или деформированных поверхностях с сохранением идеального фокуса. Автоматика удерживает зазор в пределах 0,5-1,5 мм с погрешностью не более 0,05 мм на протяжении всего цикла перемещения.

Система слежения предотвращает столкновение головки с деталью при наличии внутренних напряжений в металле или при его короблении от нагрева. Перед началом выполнения программы датчик проходит процедуру калибровки, во время которой он определяет нулевую точку касания. Наличие такой функции критично при обработке тонколистового металла, который может вибрировать под воздействием струи технологического газа.

Гальванометрический сканер включает в себя два компактных зеркала, которые закреплены на валах высокоскоростных электрических приводов. Такая система позволяет перемещать лазерный луч по поверхности заготовки с огромной скоростью без движения всей массивной головки. Малая инерция легких зеркал обеспечивает мгновенное позиционирование в нужной точке, и этот процесс занимает считанные миллисекунды.

Сканирующие системы подходят для сверления сотен микроотверстий в печатных платах или фильтрующих сетках. Управление моторами осуществляет цифровой драйвер, который синхронизирует положение луча с мощностью импульсов лазера.

Вся оптическая группа находится внутри защищенного корпуса, который монтируют на неподвижном кронштейне или на портале станка. Использование F-theta линзы на выходе из сканера гарантирует одинаковую фокусировку пучка в любой точке рабочего поля. Подобная компоновка исключает искажения размеров при перемещении луча от центра к краям зоны обработки. Гальваносканеры позволяют выполнять в одном цикле не только сверление, но и высокоскоростную маркировку или гравировку деталей.

Импульсный режим работы подразумевает подачу лазерной энергии короткими вспышками с экстремально высокой пиковой мощностью. Это позволяет мгновенно испарять металл в зоне контакта, не передавая избыточное тепло вглубь окружающего материала.

Такой подход незаменим при создании отверстий в тонкостенных деталях, где важно избежать термических деформаций и изменения структуры сплава. Система управления задает частоту, длительность и форму каждого импульса в наносекундном диапазоне для достижения оптимального результата. Это обеспечивает получение чистых кромок без образования наплывов расплава и заусенцев на выходе луча.

Высокая частота следования вспышек создает эффект непрерывного воздействия при сохранении всех плюсов локального нагрева. Энергия фокусируется в пятно диаметром 10-30 мкм, и такая концентрация позволяет работать с самыми тугоплавкими материалами типа вольфрама или керамики. Программная настройка параметров импульса помогает адаптировать процесс под разную отражающую способность поверхности цветных металлов.

Процесс лазерного сверления сопровождается образованием мелкодисперсной пыли, паров металла и агрессивных газов. Для их нейтрализации станки оснащают мощной вытяжной системой, которая включает в себя вентилятор, сеть воздуховодов и блок фильтрации.

Приемные раструбы располагают под рабочим столом или непосредственно на лазерной головке для максимально эффективного захвата шлама. Поток воздуха уносит загрязнения в камеру очистки, где они проходят через систему картриджей с активированным углем и HEPA-фильтрами. Это предотвращает оседание копоти на оптических компонентах и сохраняет чистоту воздуха в производственном помещении.

Автоматика регулирует мощность всасывания в зависимости от типа обрабатываемого материала и интенсивности образования дыма. Внутренние датчики постоянно мониторят состояние фильтрующих элементов и подают сигнал о необходимости их замены при потере производительности. Накопительный бункер в нижней части установки служит для сбора тяжелых фракций и крупных капель застывшего металла.

Стабильность мощности определяет повторяемость диаметра и глубины отверстий при выполнении длинных производственных программ. Если энергия пучка будет колебаться, глубина прошивки станет неравномерной, что приведет к появлению брака в серийных партиях.

Для контроля этого параметра в излучатель встраивают фотодиоды, которые измеряют интенсивность света на выходе из резонатора. Электроника сравнивает полученные данные с эталонным значением и корректирует ток питания лазерных диодов в течение нескольких микросекунд. Данная функция нивелирует влияние температуры воздуха и естественную деградацию компонентов источника.

Постоянство энергетических характеристик также важно при работе с материалами, которые имеют высокую чувствительность к перегреву. Система управления может автоматически снижать мощность на поворотах траектории или в точках входа луча для предотвращения оплавления краев. Встроенные алгоритмы компенсации учитывают время прогрева оборудования после включения и поддерживают готовность к работе в любых условиях.

Для обработки тонких листов и мелких деталей используют рабочие столы с сотовой структурой, которую изготавливают из алюминиевых или стальных лент. Множество мелких ячеек обеспечивают надежную поддержку заготовки по всей площади, сохраняя при этом свободное пространство под местом реза.

Такая конструкция минимизирует площадь контакта металла с опорой, и такая особенность предотвращает обратное отражение луча. Если лазер попадет на широкую опорную перекладину, отраженная энергия может испортить тыльную сторону детали, оставив на ней следы оплавления. Воздух свободно циркулирует через отверстия в сотах, способствуя быстрому удалению продуктов горения.

Поверхность сотового стола проходит прецизионное фрезерование для обеспечения идеальной плоскостности по всей рабочей зоне. Это важно для сохранения фокусного расстояния при перемещении головки на большие расстояния без участия датчика высоты. Легкий алюминиевый каркас позволяет быстро менять оснастку при переходе от одного типа заготовок к другому. Для фиксации материала часто используют систему вакуумного прижима, которая втягивает воздух через ячейки стола и намертво удерживает лист.

Пилотный лазер генерирует видимый красный луч малой мощности, который проходит через ту же оптическую систему, что и основной рабочий пучок. Поскольку мощное инфракрасное излучение волоконного лазера невидимо для глаза, вспомогательный свет служит для безопасной настройки и позиционирования. Он точно указывает место будущего отверстия на поверхности заготовки, позволяя оператору быстро совместить чертеж с реальной деталью.

По положению красной точки можно проверить правильность фокусировки и убедиться в отсутствии препятствий на пути перемещения головки. Это значительно сокращает время на подготовку к работе и снижает риск случайного повреждения дорогостоящей оснастки.

Красный луч также используют для проверки юстировки зеркал и линз внутри оптического тракта станка. Если точка на выходе из сопла имеет неправильную форму или смещена от центра, это сигнализирует о необходимости регулировки компонентов. Система управления позволяет включать пилотный лазер в режиме обхода контура, чтобы визуально оценить габариты будущей обработки на листе металла.

Пневматическая система станка подает сжатый воздух для обдува оптики, работы зажимов и иногда в качестве технологического газа в зону реза. Наличие в нем капель масла, влаги или твердых частиц из компрессора недопустимо, так как это мгновенно испортит защитные стекла и линзы. Загрязнения на поверхности оптики поглощают энергию лазера, что приводит к локальному перегреву и разрушению дорогостоящих элементов.

Для предотвращения таких последствий станок комплектуют многоступенчатой системой подготовки воздуха с осушителями рефрижераторного типа и прецизионными фильтрами. Они гарантируют удаление примесей размером более 0,01 мкм и снижение точки росы для исключения конденсата.

Постоянный контроль качества воздушной среды увеличивает интервалы между обслуживанием оптической головки в несколько раз. Чистый воздух обеспечивает стабильность работы датчиков высоты, исключая ложные срабатывания из-за накопления влажной пыли на чувствительных элементах. Внутренние магистрали станка изготавливают из коррозионностойких материалов для предотвращения попадания ржавчины в тонкие каналы сопла.
