Мобильные расточные (наплавочные) станки

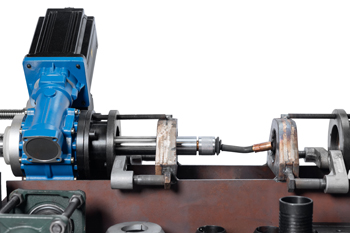

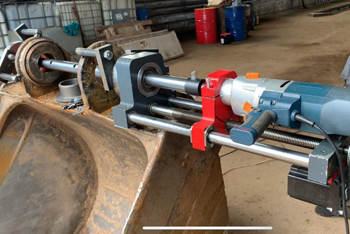

Для жесткой фиксации мобильного оборудования к восстанавливаемой детали применяют специальные монтажные опоры и кронштейны. Эти элементы часто приваривают непосредственно к корпусу ремонтируемого агрегата, потому что такая схема гарантирует максимальную виброустойчивость в процессе снятия припуска.

Станок соединяют с опорами через болтовые соединения, которые позволяют точно выставить положение шпинделя относительно оси изношенного отверстия. Если сварка недопустима, используют специализированные зажимы и распорные кольца, которые плотно обхватывают деталь по внешнему или внутреннему контуру. Модульная конструкция дает возможность монтировать узлы в любом пространственном положении, когда расточку проводят на вертикальных или наклонных поверхностях.

После завершения работ монтажные кронштейны срезают, а места сварки зашлифовывают для восстановления первоначального вида оборудования. Применение сферических подшипников в опорах позволяет компенсировать небольшие перекосы при установке, чтобы борштанга вращалась плавно и без рывков. Качество фиксации проверяют с помощью индикаторов, которые фиксируют малейшие отклонения корпуса под нагрузкой от веса привода.

Сферические подшипники в монтажных опорах обеспечивают быструю самоцентрацию борштанги и компенсируют несоосность кронштейнов при их установке на деталь. Эти узлы позволяют валу свободно вращаться без заклинивания, когда монтажные пластины имеют небольшие отклонения в плоскостности или угле наклона.

Внутренняя обойма подшипника может отклоняться на 5–10 градусов, и такая подвижность значительно упрощает наладку оборудования в полевых условиях. Если использовать жесткие опоры, малейшая ошибка при сварке кронштейнов вызовет изгиб шпинделя и приведет к быстрому износу режущих кромок резца. Подшипниковые узлы оснащают масленками для принудительной подачи смазки, чтобы механизмы работали плавно.

Корпуса опор изготавливают из высокопрочного алюминиевого сплава или стали для снижения веса переносного комплекта при сохранении максимальной жесткости. Специальные стопорные кольца надежно фиксируют подшипник внутри гнезда, когда станок выполняет вертикальную расточку или работает в перевернутом положении. Использование сферических элементов гасит микровибрации, которые передаются от режущего инструмента на основную раму агрегата.

Система подачи проволоки включает выносной механизм с катушкой, приводной ролик и гибкий канал, который соединяет устройство с наплавочной головкой. Электродвигатель с регулируемой частотой вращения толкает присадочный материал через горелку в зону горения дуги со скоростью 2–15 м/мин.

Контроллер станка синхронизирует темп подачи с частотой вращения шпинделя, чтобы металл ложился равномерным слоем по всей окружности отверстия. Если подача будет нестабильной, на поверхности возникнут наплывы или пустоты, и это потребует повторного прохода расточным резцом. Канал подачи имеет тефлоновое покрытие внутри для минимизации трения и предотвращения застревания проволоки при больших изгибах шланга.

В рабочей зоне наплавочный наконечник совершает спиральные движения, когда шпиндель станка медленно перемещается вдоль продольной оси. Шаг витка настраивают в зависимости от требуемой толщины восстановительного слоя, которая обычно составляет 2–4 мм за один полный цикл. Система управления позволяет мгновенно менять параметры процесса, чтобы оператор мог компенсировать неравномерный износ разных участков детали. Защитный газ подают через то же сопло, что и проволоку, потому что такая схема гарантирует надежную изоляцию расплавленного металла от атмосферного кислорода.

Использование полых борштанг в конструкции мобильных станков позволяет значительно снизить общий вес оборудования без потери жесткости на кручение и изгиб. Внутренний канал вала часто применяют для прокладки кабелей управления или шлангов подачи защитного газа к наплавочному наконечнику. Это решение защищает коммуникации от механических повреждений и брызг расплавленного металла в процессе выполнения сварочных работ.

Снижение массы шпинделя уменьшает нагрузку на приводной двигатель, что позволяет использовать более компактные и легкие моторы для вращения инструмента. Полая структура также способствует лучшему охлаждению вала при длительной работе, когда высокая температура от сварки передается на металлические части агрегата.

Внутренняя полость может служить каналом для подачи смазочно-охлаждающей жидкости непосредственно в зону резания при выполнении финишной расточки. Такая технология обеспечивает эффективный отвод тепла и вымывает стружку из глубоких отверстий, где обычное орошение снаружи не приносит результата. Соотношение внешнего диаметра и толщины стенки подбирают таким образом, чтобы вал выдерживал колоссальные усилия при расточке закаленных сталей.

Электрический мотор-редуктор обеспечивает передачу высокого крутящего момента на шпиндель при сохранении компактных габаритов силового агрегата. Современные двигатели поддерживают стабильные обороты в широком диапазоне, что необходимо для качественной обработки металлов с разной твердостью. Планетарная передача внутри редуктора позволяет плавно менять скорость вращения вала без рывков, которые могут повредить хрупкую режущую кромку резца.

Система электронного управления контролирует нагрузку на мотор и автоматически отключает питание при заклинивании инструмента или превышении допустимого усилия. Это защищает узлы станка от износа и поломок при случайных столкновениях в рабочей зоне.

Питание от стандартной сети 220 В делает оборудование универсальным для использования в ремонтных мастерских или на строительных площадках. Низкий уровень шума при работе электропривода повышает комфорт эксплуатации и позволяет оператору лучше контролировать процесс по звуку резания. Мотор-редуктор имеет герметичный корпус, надежно защищающий внутренние шестерни от попадания пыли, влаги и масляных паров. Возможность реверсивного вращения упрощает вывод инструмента из глубоких отверстий и позволяет выполнять наплавку в обоих направлениях.

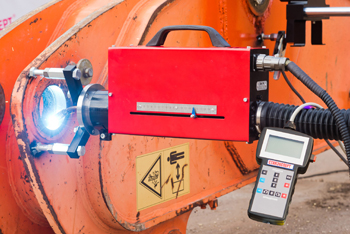

Механизм автоматической наплавки синхронизирует вращение шпинделя и его продольное перемещение для создания непрерывного спирального шва на внутренней поверхности. Контроллер станка управляет шагом подачи проволоки, обеспечивая перекрытие соседних витков на 30–50% для получения монолитного слоя металла. Оператор задает начальную и конечную точки обработки, после чего агрегат выполняет наслоение материала в автономном режиме без участия человека.

Такая технология исключает возникновение дефектов, которые характерны для ручной сварки, и гарантирует равномерную толщину покрытия по всей площади. Автоматика поддерживает стабильную длину дуги, корректируя положение горелки при изменении геометрии изношенного отверстия.

Для работы в разных пространственных положениях станок оснащают системами компенсации веса сварочной ванны, чтобы расплавленный металл не стекал вниз. Это позволяет восстанавливать отверстия в вертикальных стенках или потолочных перекрытиях без потери качества соединения. При достижении края детали датчики подают сигнал на отключение тока и прекращение подачи проволоки, предотвращая образование наплывов.

При обработке глубоких отверстий с большим вылетом борштанги используют дополнительные промежуточные опоры для исключения прогиба и вибраций вала. Эти узлы устанавливают между приводом и режущим инструментом, жестко фиксируя их на корпусе детали с помощью приварных кронштейнов.

Дополнительный подшипник поддерживает шпиндель в центральной части, и такая схема превращает длинный вал в жесткую многоопорную систему. Это позволяет растачивать отверстия длиной более 1.5–2 м с сохранением идеальной цилиндричности и соосности всех участков. Точность позиционирования резца контролируют с помощью прецизионных мерительных инструментов, которые учитывают минимальные отклонения оси под нагрузкой.

Специальные антивибрационные вставки внутри борштанги поглощают энергию механических колебаний, которые возникают при контакте с твердым наплавленным слоем. Оператор выбирает оптимальные режимы вращения и подачи, чтобы избежать вхождения системы в резонанс на критических частотах. Использование центрирующих конусов при монтаже позволяет выставить вал с погрешностью не более 0.02 мм на метр длины.

Торцевой суппорт - вспомогательный узел, который позволяет выполнять обработку плоских поверхностей вокруг отверстия за один установ со шпинделем. Это устройство необходимо для восстановления привалочных плоскостей, уступов и канавок под стопорные кольца или уплотнения.

Резец перемещается в радиальном направлении перпендикулярно оси вращения, формируя идеально ровную поверхность торца. Такая операция гарантирует перпендикулярность плоскости относительно оси расточенного отверстия, что критично для правильной работы подшипниковых узлов. Конструкция суппорта предусматривает автоматическую подачу резца, когда оператор настраивает величину съема металла за один оборот шпинделя.

Использование торцевого модуля исключает необходимость применения ручных шлифовальных машин, которые не могут обеспечить требуемую точность и плоскостность. Жесткое крепление резцедержателя предотвращает вибрации, и благодаря этому поверхность металла приобретает низкую шероховатость. Механизм позволяет обрабатывать торцы диаметром, который значительно превышает размер самого отверстия, за счет использования удлинительных штанг.

Для защиты прецизионных механизмов и направляющих от брызг расплавленного металла используют специальные экраны, кожухи и термостойкие покрытия. В процессе автоматической наплавки образуется большое количество искр, которые при попадании на полированные поверхности вала вызывают появление задиров и коррозии. Шпиндель закрывают гофрированными чехлами из негорючих материалов или устанавливают стационарные отражатели в зоне горения дуги.

Перед началом работ открытые участки борштанги и опор обрабатывают антиадгезионными составами, которые предотвращают прилипание капель металла к поверхности. Это позволяет легко очистить оборудование после завершения цикла наплавки без применения абразивного инструмента.

Электронные блоки управления и кабели питания помещают в герметичные кейсы или армированные оплетки для защиты от теплового излучения и случайных повреждений. Система вентиляции привода имеет фильтры, которые задерживают мелкодисперсную пыль и сварочные аэрозоли, предотвращая их попадание внутрь двигателя. Регулярная очистка и смазка подвижных сопряжений после каждого использования станка продлевает ресурс подшипников и уплотнений.

Раздельный привод для вращения шпинделя и его продольного перемещения обеспечивает гибкость настройки режимов обработки под конкретные задачи. Эта конструктивная особенность позволяет оператору независимо менять скорость подачи и частоту оборотов непосредственно во время работы. При наплавке такая функциональность необходима для регулировки толщины слоя и плотности укладки витков спирали в зависимости от износа детали.

Для расточки раздельное управление помогает подобрать оптимальные условия резания для черновой обдирки и финишного выглаживания поверхности. Отсутствие жесткой механической связи между осями упрощает кинематику станка и делает его более надежным за счет уменьшения количества шестерен и муфт.

Электронная синхронизация двигателей через контроллер гарантирует высокую точность перемещений и позволяет реализовать сложные циклы обработки по заданной программе. Каждый мотор работает в оптимальном режиме нагрузки, что снижает потребление электроэнергии и предотвращает перегрев силовых узлов. Система может автоматически замедлять подачу при росте сопротивления на шпинделе, защищая резец от поломки при встрече с твердыми включениями.

Регулировка конусности в мобильных расточных станках происходит за счет точного смещения центров опорных подшипников относительно друг друга. Оператор изменяет положение одной из монтажных опор в радиальном направлении, создавая необходимый угол наклона борштанги к оси заготовки. Этот метод позволяет восстанавливать посадочные места под конические подшипники или формировать специальные технологические уклоны в деталях.

Для контроля угла используют прецизионные индикаторы или цифровые угломеры, которые позволяют выставить инструмент с точностью до нескольких минут. Жесткая фиксация опор после настройки исключает изменение геометрии под воздействием сил резания и вибраций.

В станках с программным управлением конусность можно задать через интерфейс контроллера при наличии функции интерполяции по двум осям. Система автоматически меняет положение резца в радиальном направлении синхронно с продольным перемещением шпинделя вдоль отверстия. При наплавке конусных участков контроллер плавно меняет шаг спирали и скорость подачи проволоки для сохранения постоянной толщины нанесенного слоя.

Поверхность борштанг и направляющих мобильных станков покрывают слоем твердого хрома для повышения их износостойкости и защиты от коррозии. Твердое покрытие сопротивляется абразивному воздействию металлической стружки и пыли, которые неизбежно возникают в процессе расточки и наплавки. Гладкая зеркальная поверхность снижает коэффициент трения в подшипниковых узлах опор, обеспечивая плавность вращения шпинделя без рывков и заеданий.

Хром обладает высокой химической стойкостью, и это предотвращает появление ржавчины на валах при работе в условиях повышенной влажности или под дождем. Это особенно важно для переносного оборудования, которое часто эксплуатируют на открытых площадках или в полевых условиях без специальной защиты.

Слой хрома также препятствует налипанию брызг расплавленного металла во время выполнения сварочных операций, что облегчает очистку инструмента. Высокая поверхностная твердость защищает валы от появления случайных царапин и вмятин при транспортировке и монтаже тяжелых узлов. Толщина покрытия составляет обычно 20–50 мкм, что достаточно для сохранения защитных свойств в течение всего срока службы оборудования.
