Английские колеса

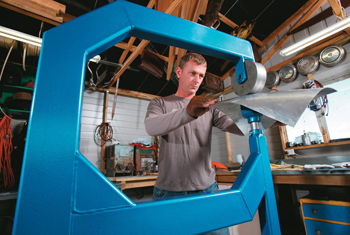

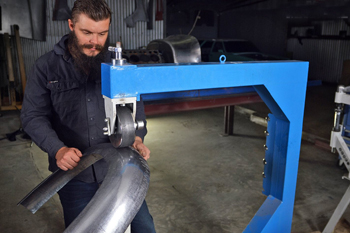

Массивная С-образная рама составляет основу станка, и она должна обладать исключительной сопротивляемостью деформации под нагрузкой. Основной каркас сваривают из толстостенных стальных профилей сечением от 100х100 мм или изготавливают методом литья из высокопрочного чугуна. Когда верхнее колесо прижимает металл к нижнему ролику, конструкция испытывает сильное напряжение на разрыв, поэтому толщину стенок станины выбирают не менее 8-10 мм.

Внутренние полости сварных рам часто заполняют сухим песком, потому что этот материал гасит резонансные колебания и увеличивает инерционную массу оборудования. Расчет жесткости исключает упругий прогиб плеч, и это гарантирует получение стабильного радиуса кривизны по всей площади обрабатываемой детали.

Поверхность рамы покрывают ударопрочной порошковой краской для защиты стали от коррозии при работе в условиях мастерских. Глубина вылета (зева) варьируется от 400 до 1000 мм, и данный параметр напрямую определяет предельные габариты будущих заготовок. Для повышения жесткости в углах конструкции приваривают мощные стальные косынки, которые распределяют механические усилия более равномерно.

Нижние опорные ролики (наковальни) поставляют в наборах с различными радиусами рабочей поверхности для формирования изгибов разной крутизны. Оснастка имеет цилиндрическую форму с выпуклым торцом, который проходит прецизионную шлифовку на станках с ЧПУ. Радиус кривизны варьируется от почти плоского до очень крутого, этот параметр выбирают исходя из формы будущей детали кузова или крыла автомобиля.

Каждую опору монтируют в специальную стальную вилку, где качественные подшипники качения обеспечивают легкое вращение инструмента при минимальном давлении. Использование сменных элементов позволяет превратить плоскую заготовку в сложную сферическую конструкцию с переходами без образования складок и заломов.

Материал для нижних роликов - легированная инструментальная сталь, которую подвергают объемной закалке до твердости 58-62 HRC. Высокая твердость исключает появление вмятин и царапин при контакте с твердой окалиной или заусенцами на листе металла. Поверхность доводят до зеркального блеска при помощи алмазных паст, так как любая шероховатость мгновенно отпечатывается на мягком алюминии или меди.

Система нажима - мощная винтовая пара, расположенная в нижней или верхней части С-образной рамы станка. Массивный стальной винт с упорной резьбой вращают при помощи ручного штурвала или ножной педали для плавного сближения роликов. Мелкий шаг резьбы позволяет дозировать усилие прижима с высочайшей точностью, что крайне важно для равномерного вытяжения металла без его чрезмерного истончения.

Внутри узла устанавливают упорный подшипник, который снимает осевую нагрузку с рукоятки и обеспечивает легкость настройки даже при работе с толстыми листами стали. Конструкция механизма исключает самопроизвольное ослабление винта под действием вибраций в процессе интенсивной прокатки.

В современных моделях винтовую пару дополняют гидравлическим домкратом или пневматическим актуатором для создания экстремальных усилий деформации. Электронные датчики могут отображать величину зазора между валками на цифровом табло, что помогает точно повторять настройки при изготовлении парных деталей. Для предотвращения заклинивания и износа витков резьбовые поверхности нуждаются в регулярной очистке и подаче густой смазки.

Механизм быстрого освобождения позволяет мгновенно развести ролики и извлечь деталь из станка без вращения основного регулировочного винта. Устройство состоит из эксцентрикового зажима или системы рычагов, которые приподнимают верхнее колесо или опускают нижнюю опору на расстояние 15-20 мм. Такая функция сохраняет все настройки давления для текущей заготовки, когда требуется часто проверять точность радиуса изгиба по шаблону.

После осмотра детали мастер возвращает рычаг в исходное положение, и станок мгновенно готов к продолжению работы с теми же параметрами прижима. Это экономит время и исключает ошибки, связанные с подстройкой винтовой пары.

Конструкция быстрого сброса испытывает значительные ударные нагрузки, поэтому ее изготавливают из закаленной легированной стали с высокой ударной вязкостью. Шарнирные соединения снабжают бронзовыми втулками для плавности хода и предотвращения заклинивания при попадании металлической пыли. Наличие регулируемого упора в механизме рычага позволяет точно выставить глубину возврата, обеспечивая идеальную повторяемость циклов.

Совмещение центров рабочих поверхностей валков достигается за счет системы боковой юстировки, встроенной в нижнюю опору станка. Узел крепления нижнего ролика снабжают регулировочными винтами, которые позволяют смещать его в горизонтальной плоскости вправо или влево на несколько миллиметров.

Правильная соосность исключает увод листа в сторону при прокатке, что гарантирует получение симметричных деталей без перекосов и деформаций. Если ролики будут смещены, на поверхности металла возникнут спиралевидные дорожки, которые практически невозможно удалить без повреждения заготовки. Юстировку проводят при помощи калиброванной стальной полосы, добиваясь ее прямолинейного движения при свободном вращении валков.

Направляющие каретки нижнего узла проходят механическую обработку. После завершения настройки положения винты жестко фиксируют стопорными шайбами, чтобы предотвратить их смещение от вибраций. В профессиональных станках контроль соосности выполняют при каждом переходе на новый тип нижнего ролика или при смене материала. Верхнее колесо монтируют на неподвижной оси с минимальными допусками, принимая его положение за базовую линию для всей системы.

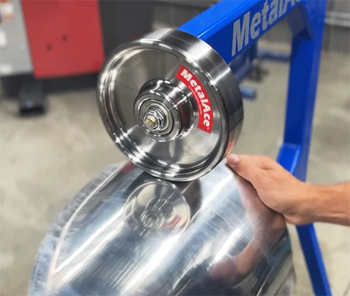

Верхний ведущий ролик имеет значительно больший диаметр по сравнению с нижними опорами, обычно его размер составляет от 150 до 250 мм. Большая площадь контакта обеспечивает плавное перекатывание через неровности заготовки и предотвращает возникновение резких рывков при вытяжке металла.

Колесо изготавливают из высокоуглеродистой стали и подвергают индукционной закалке рабочей поверхности до твердости 60 HRC. Глубокий слой закалки необходим для сохранения идеальной цилиндрической формы при многолетней эксплуатации под высоким давлением. Поверхность ролика шлифуют до минимальной шероховатости и полируют, чтобы исключить повреждение лицевой стороны кузовных панелей.

Ширина верхнего колеса обычно составляет 50-80 мм, она должна обеспечивать устойчивое положение заготовки при совершении маневров. Внутри узла устанавливают мощные двухрядные подшипники, которые выдерживают высокие радиальные нагрузки и гарантируют бесшумное вращение. Массивный стальной корпус колеса выполняет роль маховика, облегчая перемещение тяжелых листов за счет накопленной инерции.

Возможности английского колеса ограничены физической силой оператора и жесткостью станины, поэтому для каждого типа металла существуют пределы толщины. Стандартные мастерские модели позволяют эффективно формовать листы из мягкой стали толщиной до 1.5 мм и алюминиевых сплавов до 2.0-2.5 мм.

При работе с более толстыми заготовками сопротивление деформации резко возрастает, что требует колоссальных усилий для перемещения листа между роликами. Для нержавеющей стали из-за ее высокой твердости предел обычно составляет 1.0-1.2 мм, иначе на поверхности могут возникнуть трещины и разрывы волокон.

Если на станке планируют обрабатывать металл толщиной свыше 3 мм, выбирают усиленные промышленные версии с гидравлическим приводом прижима. На таких моделях раму сваривают из двутавровых балок, а диаметр верхнего колеса увеличивают до 300 мм для снижения удельного давления. Важно учитывать, что при приближении к предельной толщине возрастает риск упругой деформации станины, что негативно влияет на точность размеров.

Для работы с крупногабаритными панелями, такими как капоты или крыши автомобилей, станок оснащают выносными штангами с поддерживающими роликами. Эти приспособления увеличивают рабочую площадь стола и предотвращают опасный перекос тяжелого листа под действием собственного веса.

Боковые опоры помогают удерживать заготовку строго в горизонтальной плоскости, и это гарантирует равномерность деформации по всей ширине. Без дополнительной поддержки край длинного листа может провиснуть, что вызовет появление ненужных складок и искажение геометрии изгиба. Опоры изготавливают из легких алюминиевых труб с регулировкой по высоте и вылету для адаптации под разные задачи.

На концах штанг монтируют мягкие ролики с полиуретановым или резиновым покрытием, которые не оставляют следов на финишной поверхности металла. Конструкция часто предусматривает возможность быстрого демонтажа опор при переходе к обработке мелких деталей или при нехватке места в цехе. Крепление выполняют при помощи мощных струбцин или встроенных кронштейнов на основном корпусе английского колеса.

Поверхности закаленных стальных валков чувствительны к влажности и агрессивным парам, которые вызывают появление пятен ржавчины и раковин. Для сохранения зеркального блеска рабочую оснастку покрывают тонким слоем консервационного масла или специализированных восковых составов.

Перед длительным перерывом в работе все ролики снимают со станка, тщательно очищают от металлической пыли и протирают ветошью, смоченной в антикоррозийном средстве. Хранение инструмента организуют в специальных деревянных ящиках или на мягких стеллажах с индивидуальными ячейками для каждого радиуса. Это исключает случайные соударения деталей и механические повреждения поверхностей.

В условиях мастерской с перепадами температур целесообразно использовать силикагель или другие осушители воздуха внутри контейнеров с оснасткой. Запрещено оставлять нижние ролики в зажатом состоянии под давлением винта, так как это может привести к деформации подшипников и осей. Регулярное обновление защитного слоя - обязательная процедура, которую проводят не реже одного раза в месяц.

В узлах вращения английского колеса применяют прецизионные шариковые или роликовые подшипники закрытого типа, рассчитанные на высокие статические нагрузки. Главное требование к подшипнику - полное отсутствие радиальных и осевых люфтов, так как малейшее биение колеса мгновенно передается на поверхность тонкого листа.

Закрытое исполнение с каучуковыми уплотнениями защищает внутренние дорожки качения от попадания мелкой абразивной пыли и стальной стружки. Смазку в такие узлы закладывают на весь срок службы, что избавляет от необходимости частого обслуживания и предотвращает вытекание масла на заготовку.

Для верхнего массивного колеса часто выбирают сдвоенные подшипниковые опоры, которые эффективно распределяют вертикальное давление и предотвращают изгиб вала. Оси изготавливают из калиброванной легированной стали с последующей шлифовкой посадочных мест под скользящую посадку. В нижних роликах применяют игольчатые подшипники малого диаметра, потому что они позволяют сохранить компактные габариты вилки при высокой грузоподъемности.

Многие производители снабжают раму станка специальной полкой или набором штырей для организованного размещения всех сменных нижних наковален. Наличие такого хранилища в близости от рабочей зоны позволяет быстро находить нужный инструмент и производить замену за считанные секунды.

Каждое посадочное место часто имеет маркировку с указанием радиуса, это исключает ошибки при выборе оснастки для формирования плавных переходов кривизны. Стальная полка также придает дополнительную жесткость основанию станины, работая как поперечная распорка каркаса.

Опоры для хранения проектируют так, чтобы ролики не соприкасались друг с другом и были защищены от попадания брызг смазки или окалины. В переносных настольных моделях подставку часто делают съемной или интегрируют в конструкцию основания для сохранения компактности при транспортировке. Если станок стоит в общей зоне цеха, систему хранения оснащают закрывающейся дверцей, чтобы защитить металл от цеховой пыли.

Техническое состояние осей в вилках нижних наковален проверяют путем замера зазоров при помощи щупов и визуального осмотра поверхностей трения. В процессе прокатки на палец воздействуют значительные поперечные усилия, которые могут вызвать его постепенный изгиб или появление выработки в местах контакта с подшипниками.

Если люфт в узле превышает 0.1 мм, точность формовки резко падает, так как ролик начинает отклоняться от вертикальной оси под нагрузкой. Это приводит к неравномерному вытяжению металла и появлению брака, который сложно исправить на последующих стадиях обработки. Для предотвращения проблем оси изготавливают из высокопрочных сталей с обязательными поверхностной цементацией и финишной шлифовкой.

Шплинты, или стопорные кольца, фиксирующие палец в вилке, должны плотно прилегать к телу детали и не иметь признаков деформации. Регулярная замена смазки в шарнире снижает скорость износа металла и предотвращает возникновение скрипов при вращении. При обнаружении глубоких борозд или следов коррозии на оси ее заменяют новой, так как восстановление геометрии шлифовкой недопустимо.
