Плоская прокатка

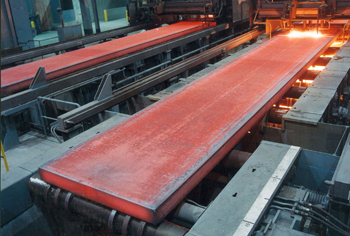

Перед подачей на стан мастера тщательно готовят стальные слябы массой до 30 т. Сначала рабочие очищают поверхность заготовок от литейных дефектов и трещин с помощью огневой зачистки или абразивного шлифования. Это исключает появление глубоких закатов и плен на готовом листе. После осмотра слябы загружают в методические печи для нагрева до +1150–1250°C.

Равномерный прогрев по всей толщине до 240 мм - залог стабильной деформации в первых клетях стана. Если сердцевина останется холодной, нагрузка на валки превысит норму, что приведет к поломке приводов или поломке дорогостоящего инструмента. Технологи контролируют время выдержки металла в печи по графикам для каждой марки стали.

Пережог металла недопустим, так как он необратимо разрушает структуру зерен. Правильная подготовка сырья снижает процент брака по поверхностным дефектам на 15–20% и обеспечивает высокую чистоту проката.

При нагреве сляба в печи на его поверхности образуется слой первичной окалины толщиной до 2–3 мм. Если не удалить эти твердые окислы, валки просто впрессуют их в мягкий горячий металл, что безнадежно испортит поверхность листа. Для очистки инженеры используют установки гидросбива. Мощные насосы подают воду под давлением 150–250 бар через узкие форсунки.

Струи воды бьют по раскаленному металлу, вызывая резкое охлаждение и разрушение слоя окалины за счет термического удара. Вода мгновенно превращается в пар, который буквально срывает чешуйки окислов с поверхности заготовки. Этот процесс занимает доли секунды непосредственно перед входом металла в первую клеть.

Чистая поверхность после гидросбива гарантирует отсутствие микротрещин и раковин на финишном изделии. Использование фильтрованной воды предотвращает засорение форсунок и обеспечивает стабильный факел распыла по всей ширине сляба.

Заказчики выбирают холодную прокатку, когда проекту требуются высокая точность размеров и безупречное качество поверхности. Горячекатаный лист всегда имеет слой вторичной окалины и значительные отклонения по толщине из-за термической усадки при остывании. Холодный метод позволяет получать листы и ленты толщиной менее 1.5–2 мм с допуском до нескольких мкм.

При холодной деформации происходит упрочнение металла (наклеп), что повышает предел прочности и твердость изделия без изменения химического состава. Это важно для производства деталей, работающих под нагрузкой. Холодная прокатка также обеспечивает гладкость поверхности, подходящую для последующей покраски или нанесения гальванических покрытий без дополнительной шлифовки.

Обычно этот метод обходится дороже горячего из-за необходимости промежуточных отжигов и большего количества проходов через валки. Выбор зависит от требований к финишной детали: для несущих балок хватит горячего проката, для кузовных панелей нужен только холодный.

Для выпуска листов с чечевичным или ромбическим рифлением заводы используют специальные профилированные валки. Один валок в клети остается гладким, а на поверхности второго фрезеруют углубления, соответствующие будущему рисунку. В процессе плоской прокатки раскаленный металл заполняет эти пустоты под огромным давлением, формируя выпуклый узор.

Высота рифлей обычно составляет 20–30% от общей толщины основания листа. Мастера строго следят за температурой полосы, так как слишком холодный металл не сможет полностью заполнить рисунок валка, что приведет к дефектам формы («недокату»).

Рифленый прокат востребован для создания противоскользящих покрытий на лестницах и производственных площадках. Помимо эстетики, такой профиль немного увеличивает жесткость листа на изгиб. Износостойкость рисунка напрямую зависит от качества стали валков, которые проходят регулярную проверку на четкость граней.

Дрессировка - завершающий этап холодной плоской прокатки с минимальным обжатием в пределах 0.5–2%. Эту операцию проводят на специальных дрессировочных станах для устранения площадки текучести металла. Без такой обработки при последующей штамповке на поверхности листа могут появиться линии Людерса - некрасивые полосы и изломы, которые невозможно скрыть краской.

Технология исправляет плоскостность полосы, устраняя мелкую волнистость и коробоватость после отжига в печах. Мастера используют этот процесс для придания листу заданного микрорельефа: матового или глянцевого. Это достигается за счет специальной насечки на рабочих валках. Процесс проводят без использования смазки (всухую), чтобы обеспечить максимальное сцепление валков с металлом.

Для заказчика дрессированный лист - гарантия идеального поведения материала под прессом и высокого качества лицевой поверхности готовых изделий.

При плоской прокатке края полосы всегда деформируются неравномерно, имеют рваную структуру и отклонения по толщине. Чтобы получить качественный товарный рулон, заводы используют агрегаты резки с дисковыми ножницами. Полоса проходит через вращающиеся ножи, которые отрезают боковую кромку шириной 10–50 мм с каждой стороны.

Этот процесс обеспечивает строго заданную ширину изделия с допуском ±1–2 мм. Отрезанная кромка сразу попадает в кромкокрошитель, который измельчает ее в мелкий скрап для повторной переплавки. Правильная настройка зазора между ножами исключает появление заусенцев и серповидности полосы.

Чистая кромка важна для автоматических линий сварки и штамповки на предприятиях заказчика. Если оставить необрезной край, при размотке рулона возможны разрывы полотна из-за концентраторов напряжений в трещинах на кромке.

Нержавеющие марки стали типа AISI 304 или 430 обладают высоким сопротивлением деформации и низкой теплопроводностью. При плоской прокатке это вызывает быстрый нагрев валков и риск их теплового расширения. Мастера используют усиленные системы охлаждения и специальные смазки для предотвращения налипания нержавейки на инструмент.

Для получения качественного нержавеющего листа технологи проводят несколько циклов холодной прокатки с обязательным светлым отжигом в защитной атмосфере водорода или азота. Это предотвращает образование окалины и сохраняет блеск металла. После прокатки листы часто подвергают пассивации - погружению в ванны с кислотой для восстановления оксидной пленки на поверхности.

Нержавеющий прокат требует особой чистоты цеха, так как попадание частиц обычного железа на валки вызовет точечную коррозию на готовом изделии. Стоимость такого проката выше из-за сложности очистки и дороговизны легирующих компонентов в составе стали.

Для защиты плоского проката от коррозии заводы используют линии непрерывного горячего цинкования. Стальная полоса проходит через ванну с расплавленным цинком при температуре около +450°C. Перед погружением металл очищают от жира и окислов в печах безокислительного нагрева. Скорость движения полосы достигает 150–200 м/мин.

Толщину защитного слоя регулируют с помощью «воздушных ножей» - узких сопел, которые сдувают лишний цинк с поверхности полосы сразу после выхода из ванны. Технологи контролируют массу покрытия в диапазоне от 60 г/м² до 600 г/м² в зависимости от требований заказчика. После охлаждения на поверхности образуется характерный узор кристаллизации (блестка) или ровный матовый слой.

Оцинкованная сталь служит в 5–10 раз дольше черного проката в условиях повышенной влажности. Такое покрытие обладает способностью к самовосстановлению: при мелких царапинах цинк защищает сталь за счет электрохимической реакции.

Технология Coil Coating позволяет наносить декоративное полимерное покрытие на плоский прокат в автоматическом режиме. Оцинкованную ленту сначала пассивируют и грунтуют, а затем пропускают через валковые машины, которые наносят слой краски толщиной 25–50 мкм. После этого полоса проходит через сушильную печь, где полимер полимеризуется при высоких температурах.

Для защиты используют полиэстер, пурал или пластизоль. Такое покрытие не трескается при последующей гибке или профилировании листа, что позволяет изготавливать металлочерепицу и сэндвич-панели из уже окрашенного сырья. Заказчик получает готовый продукт с гарантией сохранения цвета до 20–30 лет.

Автоматическое нанесение гарантирует абсолютно одинаковый оттенок по всей длине рулона, чего невозможно добиться при ручной покраске готовых деталей. Полимерный слой также служит дополнительным барьером против агрессивных химических сред и ультрафиолетового излучения.

Плоскостность - один из главных критериев качества плоской прокатки. Инженеры измеряют отклонения поверхности от идеальной плоскости в мм на 1 м длины. Для этого используют поверочные плиты или автоматические лазерные сканеры на линии. Если лист имеет волнистость или коробоватость, его направляют на листоправильные машины.

В таких агрегатах металл проходит через систему из 15–20 мелких роликов, расположенных в шахматном порядке. Ролики поочередно изгибают лист вверх и вниз, постепенно уменьшая амплитуду деформации. Это снимает остаточные внутренние напряжения и «растягивает» укороченные участки полосы.

На современных станах системы контроля планшетности работают в режиме онлайн, передавая данные на гидроцилиндры противоизгиба рабочих валков. Идеально ровный лист необходим для станков лазерной резки с ЧПУ: при наличии волны лазер потеряет фокус, что приведет к браку детали.

Каждое изделие должно иметь четкую идентификацию для отслеживания истории плавки и соблюдения ГОСТ. На листы и рулоны рабочие наносят маркировку с помощью автоматических клеймителей или каплеструйных принтеров. В тексте указывают марку стали, номер партии, габариты изделия и штамп ОТК.

Для рулонов маркировку дублируют на бумажных или пластиковых бирках, которые крепят к упаковочной ленте. Современные заводы используют QR-коды, которые содержат ссылку на электронный сертификат качества с результатами химического анализа и механических испытаний. Маркировку наносят несмываемой краской, устойчивой к влаге и трению при транспортировке.

Если прокат предназначен для ответственных конструкций (мосты, сосуды под давлением), на каждом листе выбивают клеймо ударным способом. Это гарантирует сохранение данных даже после очистки металла в дробеструйных камерах перед сваркой.

Плоский прокат требует надежной защиты от механических повреждений и коррозии во время логистики. Пачки листов укладывают на деревянные или металлические поддоны весом до 5–10 т. Сверху продукцию накрывают стальным или пластиковым коробом и плотно стягивают стальной лентой в нескольких местах. Под ленты обязательно подкладывают защитные уголки, чтобы не помять кромки металла.

Рулоны упаковывают в «замки»: внутреннее отверстие и наружную поверхность закрывают металлическими листами, а торцы защищают боковыми крышками. Внутрь упаковки технологи часто закладывают ингибиторную бумагу или мешки с силикагелем для поглощения конденсата.

Такая упаковка позволяет перевозить металл в открытых полувагонах или на палубах судов без риска появления «белой ржавчины» на оцинковке. Вес упаковки обычно составляет 1–2% от массы груза, но эти затраты оправданы сохранением товарного вида дорогостоящего проката.

В плоской прокатке существует ряд дефектов, при которых изделие подлежит только переплавке. К ним относят сквозные разрывы металла, возникающие из-за неметаллических включений или нарушения скоростного режима. Также к браку причисляют «двоение» листа (расслоение), которое свидетельствует о наличии рыхлости или пустот в исходном слябе.

Если на поверхности обнаружены глубокие вмятины от инородных предметов, попавших на валки, или отпечатки разрушенных подшипников, такой участок вырезают. Неисправимым дефектом признают и пережог металла в печи, так как он меняет химические свойства стали по всему объему. Мелкие поверхностные царапины, легкую рябину или окалину иногда можно удалить шлифовкой, если это позволяет допуск по толщине.

При строгом соблюдении технологии на современных станах выход годного металла составляет 95–98%. Каждое отклонение фиксируют датчики, что позволяет вовремя остановить линию и устранить причину сбоя.
