Листопрокатные станы

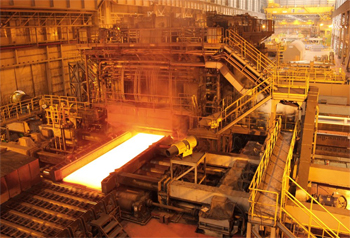

Станы Штекеля имеют в составе одну реверсивную клеть и две моталки, которые располагают в нагревательных печах по обе стороны от рабочих валков. Такое устройство позволяет прокатывать длинные полосы металла в горячем состоянии без их чрезмерного охлаждения, потому что полоса постоянно остается в обогреваемой камере между проходами.

Оборудование обеспечивает получение рулонов большой массы при ограниченной длине производственного цеха, так как основная часть заготовки в процессе деформации намотана на барабан. Электроника точно синхронизирует скорости вращения моталок и главных приводов, чтобы полностью исключить возникновение складок или разрывов на тонком листе. Стан Штекеля часто выбирают для производства продукции из нержавеющих сталей.

Внутренние механизмы печей-моталок защищают жаропрочными экранами, и они предотвращают перегрев подшипников и узлов привода при температурах до +1100℃. Настройка натяжения полосы гарантирует высокую плотность намотки и отсутствие дефекта телескопичности рулона на выходе из линии. Когда металл достигает нужной толщины, его направляют на отводящий рольганг для финишного охлаждения или порезки на мерные заготовки.

Кромкообрезные устройства монтируют в технологическую линию для удаления неровных краев полосы и обеспечения строго заданной ширины готового проката. Агрегат включает две пары дисковых ножей, которые устанавливают на подвижных суппортах с возможностью их перемещения поперек оси прокатки. Материал для лезвий выбирают из высоколегированных инструментальных сталей, потому что они должны выдерживать колоссальное трение и давление при работе с листом толщиной до 25мм.

Ножи проходят многократную закалку и шлифовку, чтобы срез получался ровным и не имел заусенцев. Электронная система управления контролирует положение кареток при помощи лазерных датчиков, которые фиксируют кромку металла в режиме реального времени.

Для удаления отрезанной кромки станок снабжают специальными измельчителями. Они разрезают стальную ленту на небольшие фрагменты длиной 100-300 мм. Полученная стружка падает на ленточный конвейер и направляется в накопительный бункер для последующей переплавки, что повышает общую культуру производства. Зазор между дисками настраивают автоматически - в зависимости от марки и твердости металла, так как неправильная юстировка приводит к быстрому выкрашиванию режущих кромок.

Система принудительного изгиба служит для активного управления профилем и плоскостностью металлической полосы в процессе ее деформации. Гидравлические цилиндры встраивают в подушки рабочих валков, и они создают дополнительные усилия, которые выгибают инструмент навстречу или против направления прогиба под нагрузкой. Такая компенсация исключает возникновение дефектов.

Механизм противоизгиба часто работает в связке с системой осевой сдвижки валков, и это значительно расширяет диапазон регулирования формы профиля. Валки со специальной профилировкой перемещают вдоль их оси, меняя активную геометрию зоны контакта без остановки стана для замены кассет. Корпуса цилиндров изготавливают из высокопрочных сплавов, которые выдерживают миллионы циклов пульсации давления без протечек и усталостных трещин.

Проверка герметичности шлангов и состояния направляющих подушек гарантирует надежность работы автоматики в тяжелых условиях цеха. Правильное использование противоизгиба повышает ресурс инструмента на 20%.

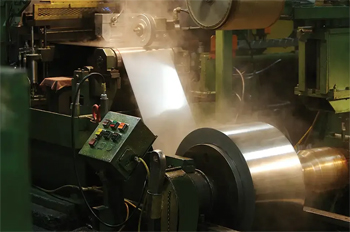

Моталки барабанного типа располагают в конце стана для формирования плотных рулонов из движущейся полосы раскаленного металла. Процесс начинается с захвата переднего конца листа специальными тянущими роликами, которые направляют сталь в зазор между вращающимся барабаном и прижимными роликами. Барабан имеет разжимную конструкцию, потому что после завершения цикла внутренний диаметр рулона должен быть свободен для его выгрузки на тележку.

Скорость намотки регулируют в зависимости от вытяжки металла в последних клетях, чтобы исключить рывки и растяжение горячего полотна. Система управления поддерживает постоянное натяжение нити, и это гарантирует ровные торцы и отсутствие межвитковых зазоров в готовой бухте весом до 35 т.

Конструкцию снабжают мощными гидравлическими зажимами и системами водяного охлаждения, так как температура сматываемого металла достигает +700℃. Узлы трения защищают жаростойкими уплотнениями, которые предотвращают вытекание смазки и поломку подшипников при интенсивном термическом воздействии. Для предотвращения самопроизвольного раскрытия внешних витков устанавливают обвязочные машины, фиксирующие рулон стальной лентой в автоматическом режиме.

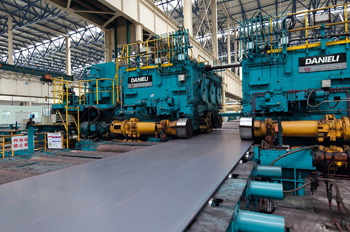

Тандемные линии объединяют несколько четырехвалковых клетей в единый комплекс для высокоскоростной холодной прокатки рулонной стали. Полоса металла проходит через все рабочие зоны последовательно, приобретая финишную толщину и зеркальный блеск поверхности за один технологический цикл.

Между клетями поддерживают строгое натяжение материала, которое предотвращает волнообразование и гарантирует стабильность ширины заготовки. Мощные сервоприводы синхронизируют скорости вращения валков в каждом узле с учетом коэффициента вытяжки металла, который возрастает по мере утончения листа. Подобная автоматизация позволяет достигать скоростей движения полотна до 30 м/с, обеспечивая колоссальную производительность предприятия.

Конструкция включает петлевые накопители на входе и выходе, которые дают возможность сваривать концы рулонов для обеспечения бесконечного процесса обработки. Внутри станины монтируют системы контроля толщины с рентгеновскими датчиками, передающие сигналы на гидравлические нажимные устройства. Электроника корректирует зазоры в реальном времени, компенсируя отклонения параметров горячекатаного подката и температурные колебания.

Автоматические устройства шлифовки позволяют восстанавливать микрорельеф поверхности рабочих валков непосредственно в процессе прокатки без их извлечения из стана. Агрегат включает шлифовальные камни или абразивные ленты, которые перемещаются вдоль вращающейся бочки по командам системы ЧПУ. Такая процедура удаляет налипшие частицы металла и мелкие термические трещины, которые появляются при контакте с горячим листом.

Постоянная очистка инструмента гарантирует идеальное качество поверхности проката и исключает появление повторяющихся отпечатков на металле. Использование встроенных головок продлевает срок жизни валков между полными перевалками в 2 раза, что повышает коэффициент использования стана.

Механизм шлифовки снабжают датчиками контроля износа абразива и системами подачи СОЖ для удаления продуктов обработки. Электроника регулирует усилие прижима камня к валку, чтобы съем металла был минимальным и равномерным по всей длине. Подобная механизация особенно важна для чистовых клетей, где малейшая шероховатость инструмента приводит к браку всей партии рулонов.

Бесконтактные рентгеновские измерители обеспечивают контроль толщины листа в режиме реального времени с погрешностью не более 0.1%. Прибор состоит из источника излучения под полосой и приемного детектора над ней, которые фиксируют степень поглощения лучей слоем металла. Интенсивность прошедшего потока напрямую зависит от плотности и толщины стали, поэтому электроника мгновенно вычисляет размер заготовки.

Датчики монтируют в С-образные рамы, которые могут совершать сканирующие движения поперек полотна для построения карты профиля. Данная технология нечувствительна к пару, пыли и вибрациям, что делает ее идеальной для суровых условий прокатного цеха.

Система передает данные в контроллер стана, и он автоматически меняет межвалковый зазор при обнаружении малейших отклонений от эталона. Скорость опроса детектора достигает 1000 импульсов в секунду, что позволяет фиксировать даже кратковременные скачки размера при прохождении сварных швов. Для обеспечения безопасности персонала блоки излучения снабжают свинцовыми экранами и автоматическими затворами, которые перекрывают луч при отсутствии металла.

Дрессировочные станы выполняют финишную прокатку холоднокатаного листа с минимальным обжатием в пределах 0.5-2%. Эта операция необходима для устранения площадки текучести металла, что предотвращает появление линий скольжения при последующей глубокой штамповке кузовных деталей.

В процессе дрессировки лист приобретает окончательные механические свойства и требуемую плоскостность за счет снятия внутренних напряжений. Станок имеет конструкцию кварто с массивными опорными валками, которые гарантируют идеальную равномерность давления по всей ширине полосы. Поверхность рабочих валков часто имеет специальную насечку. Она переносит на металл микрорельеф для лучшего удержания смазки в штампах.

Система управления скин-пасс станом контролирует натяжение полосы с высокой точностью, исключая риск обрыва тонкого полотна. Оборудование снабжают узлами для нанесения консервационного масла, которое защищает сталь от ржавчины во время транспортировки. После дрессировки лист становится более жестким и упругим, что улучшает его характеристики для лазерной резки и гибки.

Растяжные правильные машины устраняют дефекты формы полосы путем одновременного приложения растягивающих усилий и многократного знакопеременного изгиба. Лист проходит между двумя группами тянущих роликов, которые вращаются с разной скоростью, создавая натяжение выше предела текучести материала.

В центральной зоне располагают блоки правильных роликов малого диаметра, и они принудительно выравнивают волокна стали по всей длине. Эта технология позволяет получать идеально плоские ленты без «серповидности» и «коробоватости», которые невозможно исправить на обычных валковых машинах. РПМ незаменимы в производстве тончайшей алюминиевой фольги и электротехнической стали.

Жесткость рамы РПМ рассчитывают на колоссальные продольные нагрузки, которые могут достигать сотен тонн при обработке широких полос. Ролики монтируют в прецизионных подшипниковых узлах с системами принудительной смазки для исключения вибраций на высоких скоростях. Электроника контролирует величину удлинения металла с точностью до 0.01%, автоматически подстраивая моменты на валах двигателей. Для защиты поверхности от царапин применяют ролики с хромированным покрытием или износостойким полимером.

Система фильтрации эмульсии обеспечивает удаление металлической пыли, остатков масел и продуктов разложения жидкости из замкнутого контура охлаждения. Отработанная среда поступает в большие емкости-отстойники, где происходит гравитационное разделение крупных фракций загрязнений. Затем жидкость прогоняют через вакуумные ленточные фильтры или бумажные кассеты, которые задерживают частицы размером более 5-10 мкм.

Для удаления мельчайшей стальной взвеси применяют мощные магнитные сепараторы, которые эффективно очищают состав перед его повторной подачей в форсунки. Чистота эмульсии напрямую влияет на блеск поверхности проката и ресурс рабочих валков стана.

В состав станции входят теплообменники, которые поддерживают температуру среды в диапазоне +35-45℃ для сохранения стабильных смазочных свойств. Электронные анализаторы постоянно контролируют концентрацию масла в воде и уровень pH, автоматически добавляя необходимые присадки из расходных баков. Если в эмульсии появляются бактерии или неприятный запах, система подключает узлы ультрафиолетовой стерилизации.
