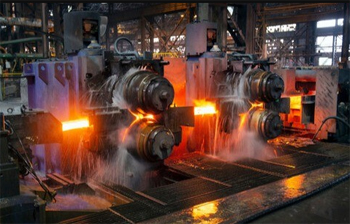

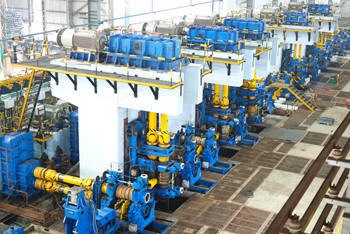

Прокатные станы

Радиально-аксиальные станы деформируют кольцевую заготовку одновременно в двух плоскостях. Такая схема позволяет получать бесшовные изделия с идеальной геометрией.

Радиальный механизм включает основной приводной валок и нажимной ролик, которые сдавливают стенку заготовки для постепенного уменьшения ее толщины. Аксиальный узел состоит из пары конических роликов, воздействующих на торцевые поверхности кольца, ограничивая его высоту и формируя четкий профиль краев. В процессе вращения диаметр детали плавно увеличивается, пока не достигнет заданного значения в программе ЧПУ.

Станину оборудования делают особо жесткой для восприятия разнонаправленных усилий, которые достигают сотен тонн. Управление процессом осуществляют лазерные измерители диаметра, и они передают данные в реальном времени для автоматической корректировки положения валков. Внутренние полости заготовки поддерживают при помощи центрирующих роликов, чтобы исключить овальность и биение при быстром вращении.

Инструмент для производства стальных шаров имеет вид двух валков с винтовой нарезкой, и такая форма калибров обеспечивает непрерывное формирование сфер из цилиндрического прутка. На поверхности каждого валка вырезают спиралевидную канавку с переменным профилем, который постепенно обжимает заготовку и отделяет готовое изделие от основной массы металла.

В начале цикла винтовая линия имеет малую глубину для надежного захвата горячего прутка, а к концу хода она полностью смыкается, образуя тонкую перемычку. Процесс происходит на высоких скоростях, потому что вращение валков заставляет металл перемещаться вдоль оси прокатки без использования дополнительных подающих механизмов. Стабильность шага резьбы гарантирует получение одинаковой продукции.

Рабочую зону стана снабжают направляющими линейками из жаропрочных сплавов, и они удерживают заготовку строго в центре между валками для исключения перекосов. Нагретый до +1100℃ металл затекает в полости калибров под огромным давлением, поэтому структура готовых шаров получается плотной и лишенной внутренних раковин. Автоматическая система охлаждения подает воду на валки после каждого контакта с раскаленной сталью.

Станины открытого типа имеют съемную верхнюю перемычку (крышку), которая облегчает процесс перевалки валков и обслуживания внутренних узлов клети. Такая конструкция позволяет извлекать валки вертикально вверх, что удобно при использовании стандартных цеховых кранов в условиях ограниченного пространства. Но наличие разъемного соединения снижает общую жесткость рамы, поэтому такие станы применяют для прокатки мягких сплавов или при небольших усилиях обжатия.

Стойки крепят к основанию мощными болтами, и их натяжение необходимо проверять ежемесячно для предотвращения люфтов при вибрации. Открытые рамы часто выбирают для обжимных и заготовочных станов, где требования к точности размеров листа не являются приоритетными.

Закрытые станины представляют собой монолитную стальную или чугунную отливку с окнами для установки подушек подшипников. Эта форма обладает максимальной сопротивляемостью к упругим деформациям, и это гарантирует высочайшую точность толщины проката при усилиях в тысячи тонн. Валки в такие клети задвигают сбоку при помощи специальных автоматических устройств перевалки. Сложность монтажа окупается стабильностью настроек и отсутствием перекосов инструмента во время многосменной работы.

Гидравлические нажимные механизмы (ГНУ) служат для высокоскоростной регулировки межвалкового зазора непосредственно в процессе деформации металла. Система включает мощные поршни, которые встроены в стойки станины и воздействуют на подушки верхнего валка под давлением масла до 300 бар. Электроника считывает сигналы от лазерных толщиномеров и корректирует положение инструмента, компенсируя разнотолщинность входной заготовки.

Время реакции гидравлики составляет сотые доли секунды, что в 10 раз быстрее работы традиционных электромеханических винтовых приводов. Такая автоматизация позволяет выдерживать допуски по толщине листа в пределах нескольких микрон на всей длине рулона.

ГНУ также выполняет функцию активного предохранителя, который мгновенно сбрасывает давление при обнаружении инородного предмета или холодного участка стали в валках. Это предотвращает поломку дорогостоящих подшипников и разрыв станины при аварийных ситуациях в рабочей зоне. Система позволяет реализовать функцию противоизгиба валков для идеального управления плоскостностью широкой полосы.

Петледержатели устанавливают между соседними рабочими клетями непрерывного стана для автоматического регулирования натяжения полосы металла. Устройство представляет собой подвижный рычаг с роликом, который приподнимает прокат, создавая небольшую петлю заданного размера. Если скорость следующей клети падает, петля начинает расти и датчик угла наклона мгновенно передает сигнал в систему ЧПУ для корректировки оборотов двигателей.

Балансировка потока исключает риск разрыва тонкого листа или образования складок, которые могут привести к заклиниванию оборудования. Плавное натяжение обеспечивает стабильность ширины полосы и предотвращает волнообразность краев при высоких скоростях прокатки.

Привод петледержателя снабжают пневматическим или гидравлическим цилиндром с прецизионным контролем усилия прижима к металлу. Электроника настраивает давление так, чтобы ролик мягко касался поверхности без образования вмятин и царапин на финишной стороне проката. В современных линиях используют бесконтактные оптические петледержатели, которые определяют прогиб листа при помощи лазерных сканеров.

Летучие ножницы выполняют поперечную резку движущегося проката на мерные длины без остановки основного конвейера стана. Механизм включает подвижную каретку с ножами, которая разгоняется до скорости металла и совершает срез в момент полного совпадения векторов движения. Такая синхронизация исключает изгиб и деформацию переднего конца заготовки, обеспечивая высокое качество торцевой поверхности деталей.

После выполнения операции ножи мгновенно разводятся, а каретка возвращается в исходное положение для подготовки к следующему резу. Подобная технология позволяет выпускать прутки и листы строго заданной длины с погрешностью не более 2 мм при скоростях потока до 20 м/с.

Привод ножниц управляется системой ЧПУ, которая рассчитывает момент старта исходя из сигналов энкодеров и датчиков присутствия металла. В конструкции используют высокопрочные легированные стали для изготовления режущих кромок, потому что они испытывают колоссальные ударные нагрузки. Система автоматической смазки подает на направляющие каретки масло для снижения трения и предотвращения перегрева узлов при частом срабатывании. Летучие ножницы оснащают устройствами для удаления обрезков и пробных образцов в отдельные контейнеры.

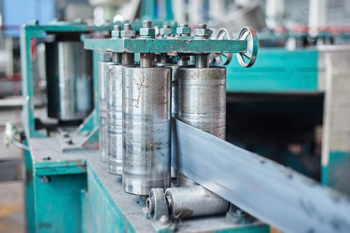

Машины для правки устанавливают в конце технологической цепочки для устранения кривизны и внутренних напряжений в готовом прокате. Оборудование состоит из двух рядов роликов, расположенных в шахматном порядке, через которые под натяжением проходит лист или профиль. При огибании цилиндров металл подвергается многократному знакопеременному изгибу, и это принудительно выравнивает волокна структуры стали.

Количество рабочих роликов в современных агрегатах достигает 21 штуки, что обеспечивает получение идеально плоских изделий без эффекта «коробоватости». Настройка зазоров выполняется индивидуально для каждого ряда при помощи прецизионных винтовых механизмов или гидравлики.

Корпус правильной машины делают максимально массивным для поглощения энергии, которая выделяется при деформации холодного металла. Ролики изготавливают из инструментальной стали с поверхностной закалкой до 62 HRC и подвергают финишной шлифовке. Для предотвращения прогиба длинных рабочих валков их подпирают рядами промежуточных и опорных роликов меньшего диаметра. Такая многоуровневая поддержка гарантирует равномерность давления по всей ширине листа - до 3000 мм и более.

Моталки обеспечивают сворачивание готовой стальной полосы или проволоки в плотные рулоны для удобства их последующей транспортировки и хранения. Устройство включает разжимной барабан-шпиндель, сегменты которого надежно фиксируют передний конец проката при помощи гидравлического захвата.

В процессе намотки механизм поддерживает постоянное натяжение металла, что предотвращает образование телескопичности и гарантирует ровные торцы бухты. Специальные роликовые прижимы плотно укладывают витки, исключая риск самопроизвольного раскрытия рулона после снятия со шпинделя. Скорость вращения моталки автоматически синхронизируется с темпом работы последней клети стана через систему датчиков и ЧПУ.

Для быстрой выгрузки готовой продукции весом до 30 т конструкцию снабжают поворотными консолями или тележками . Для предотвращения повреждения поверхности полосы барабаны покрывают износостойким полиуретаном или хромируют. В линиях горячей прокатки моталки оснащают системами водяного охлаждения, чтобы защитить подшипники от жара разогретого металла. Автоматические обвязочные машины фиксируют рулон стальной лентой сразу после завершения цикла, обеспечивая безопасность складских операций.

Планетарные станы позволяют достигать колоссального обжатия металла за один проход, заменяя целую группу рабочих клетей. Конструкция включает два массивных опорных валка, вокруг которых вращаются десятки малых рабочих роликов, образуя подобие планетарной передачи. При каждом обороте ролики совершают быстрые удары по заготовке, постепенно вытягивая ее в тонкую полосу с высокой степенью деформации.

Такая технология идеальна для переработки литых слябов в готовую ленту, так как она значительно сокращает длину производственной линии и снижает энергозатраты. Метод обеспечивает получение уникальной структуры металла за счет интенсивной проработки всего объема материала.

Оборудование отличается компактными размерами и высокой жесткостью, что позволяет работать с труднодеформируемыми и жаропрочными сплавами. Система управления точно дозирует подачу сырья, предотвращая перегрев роликов и заклинивание механизмов. Планетарная прокатка характеризуется минимальными силами трения, поэтому износ инструмента в таких станах происходит значительно медленнее.

Мониторинг плоскостности в современных станах выполняют при помощи специализированных роликов-измерителей со встроенными сегментными датчиками давления. Полоса металла проходит через такой ролик, и электроника фиксирует распределение усилий по всей ширине заготовки в режиме реального времени.

Если на отдельных участках возникают отклонения, система ЧПУ меняет параметры противоизгиба валков или корректирует подачу охладителя. Такая обратная связь позволяет устранять дефекты еще до момента выхода проката из клети. Точность измерений обеспечивает получение продукции высшего класса качества, которая востребована в автомобильной промышленности для штамповки лицевых панелей.

Дополнительно применяют бесконтактные лазерные сканеры, которые строят трехмерную карту поверхности листа на выходе из линии. Программное обеспечение анализирует форму полосы и вычисляет индекс плоскостности, сравнивая его с заданными стандартами. Данные визуализируются на мониторе оператора, что позволяет вовремя заметить износ подушек валков или нарушение соосности станины. Система автоматически блокирует отгрузку бракованных участков, помечая их в цифровом паспорте рулона.

Термомеханическая обработка (ТМО) совмещает интенсивную пластическую деформацию с строго контролируемым температурным режимом охлаждения полосы. В отличие от обычной прокатки здесь металл подвергают обжатию в узком диапазоне температур, когда процессы рекристаллизации замедляются. Это позволяет сформировать микроструктуру с очень мелким зерном, которая повышает предел текучести и ударную вязкость стали.

Изделия, полученные методом ТМО, обладают высокой прочностью при меньшем содержании легирующих элементов, что снижает себестоимость продукции. Технология незаменима при выпуске труб большого диаметра и судовой стали, предназначенной для работы в экстремальных условиях.

Линию ТМО оснащают мощными системами ускоренного охлаждения с форсунками сверхвысокого давления, которые располагают между рабочими клетями. Компьютер управляет расходом воды в зависимости от химического состава плавки, обеспечивая идеальную повторяемость свойств металла в каждой партии. Процесс требует высочайшей точности синхронизации всех узлов стана, так как малейшая задержка заготовки приведет к нарушению температурного графика.
