Прокатка на обжимных станах

Главное различие между этими типами обжимных станов заключается в форме получаемой продукции. Блюминг предназначен для переработки стальных слитков в блюмы - заготовки с квадратным или почти квадратным сечением. Сторона квадрата обычно составляет от 150 мм до 450 мм. Эти полуфабрикаты в дальнейшем направляют на сортовые станы для производства рельсов, балок и фасонных профилей. Конструкция блюминга позволяет оператору кантовать (поворачивать) слиток на 90° после каждого прохода, чтобы обжимать его со всех четырех сторон равномерно.

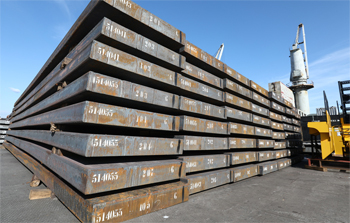

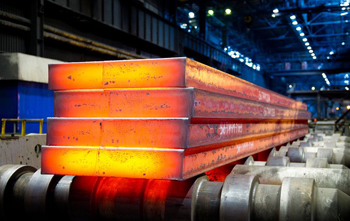

Слябинг - специализированный мощный стан для выпуска слябов, которые имеют плоское прямоугольное сечение. Ширина сляба может достигать 2500 мм при толщине до 300 мм. Такие заготовки служат сырьем для листопрокатных цехов. Слябинг оснащают не только горизонтальными, но и вертикальными валками. Это позволяет одновременно обжимать слиток по толщине и по ширине без постоянных переворотов.

Заказчики выбирают тип стана исходя из конечной цели: для производства швеллера нужен блюминг, а для выпуска широкого стального листа - слябинг.

Перед подачей на обжимной стан мастера помещают многотонные слитки в нагревательные колодцы. Это специальные подземные печи, где металл доводят до температуры +1150–1300°C. Главная задача процесса - обеспечить абсолютно равномерный прогрев по всему сечению заготовки. Если сердцевина слитка останется холоднее поверхности, при первом же контакте с валками возникнут колоссальные внутренние напряжения. Это приведет к появлению глубоких трещин или даже к разрыву металла в очаге деформации.

Время выдержки в колодцах зависит от массы слитка и марки стали. Крупные заготовки весом 20 т могут греть до 8–12 часов. Правильный тепловой режим делает металл максимально пластичным, что снижает нагрузку на двигатели стана и бережет валки от поломок. Технологи строго контролируют атмосферу в печи, чтобы минимизировать угар металла и образование избыточной окалины.

После достижения нужной температуры слитки выгружают специальными кранами-клещами и подают на приемный рольганг стана. Равномерный нагрев гарантирует стабильное течение металла и высокое качество внутренней структуры будущей заготовки.

Исходный стальной слиток имеет грубую литую структуру с крупными зернами, а иногда и со скрытыми пустотами в центре. Обжимная прокатка кардинально меняет строение материала за счет интенсивной пластической деформации. Валки создают огромное давление, которое буквально «заваривает» внутренние поры и газовые пузыри, неизбежные при литье. Металл приобретает плотную мелкозернистую структуру, что значительно повышает его прочность и ударную вязкость.

В процессе обжатия кристаллы стали вытягиваются вдоль направления прокатки, образуя волокнистое строение. Такая ориентация волокон делает заготовку намного надежнее при работе на изгиб и кручение. Мастера называют этот эффект деформационным упрочнением.

Прокатанный на блюминге металл по своим механическим свойствам в разы превосходит простое литье. Это важно для ответственных деталей в машиностроении и строительстве мостов. Заказчик получает качественный полуфабрикат, который предсказуемо ведет себя при дальнейшей ковке или чистовой прокатке. Однородная структура также облегчает термическую обработку готовых изделий.

В процессе прокатки на поверхности блюмов и слябов могут проявиться скрытые дефекты слитка: плены, трещины или закаты. Чтобы они не ушли вглубь металла при дальнейшей обработке, мастера применяют огневую зачистку. Специальные машины или ручные резаки используют поток кислорода для выжигания верхнего слоя металла вместе с дефектами. Температура в зоне реза достигает +1300°C, что позволяет буквально «сбривать» тонкий слой стали.

Огневую зачистку часто встраивают прямо в поточную линию стана. Это позволяет обрабатывать заготовки в горячем состоянии без лишних затрат на повторный нагрев. Оператор внимательно осматривает поверхность и направляет пламя на поврежденные участки. Если оставить трещину на слябе, после раскатки в тонкий лист она превратится в длинный разрыв, что приведет к полной отбраковке продукции.

Качественная очистка гарантирует безупречный товарный вид и долговечность готового проката. Для высоколегированных сталей технологи иногда назначают сплошную зачистку всей площади заготовки для исключения малейших рисков.

Обжимные станы относятся к оборудованию грубой деформации, поэтому допуски здесь выше, чем на калибровочных станах. Для блюмов сечением 300х300 мм стандартные отклонения по стороне квадрата составляют ±5–8 мм. Допуски на слябы по толщине обычно находятся в пределах ±3–5 мм, а по ширине могут достигать ±10–15 мм. Такие величины считаются нормальными, так как эти изделия - лишь промежуточное сырье для последующих стадий производства.

Технологи строго регламентируют такие параметры, как ромбичность (для блюмов) и серповидность (для слябов). Отклонение от прямого угла в сечении блюма не должно превышать 3–5%. Избыточная овальность или кривизна заготовки создаст серьезные трудности при ее подаче в валки следующего стана. Мастера замеряют габариты горячих заготовок с учетом коэффициента термической усадки. При остывании сталь сжимается, поэтому фактический размер горячего изделия всегда чуть больше заданного.

Соблюдение этих геометрических рамок гарантирует стабильную работу всего последующего оборудования в производственной цепочке.

Несмотря на популярность машин непрерывного литья заготовок (МНЛЗ), обжимные станы сохраняют преимущества при работе с крупными слитками. Главный плюс - возможность переработки огромных масс металла (слитки до 20–50 т) из марок стали, которые склонны к трещинообразованию при непрерывном литье. Обжимной стан обеспечивает гораздо большую степень суммарной деформации. Это позволяет «проработать» структуру металла более глубоко, устраняя литую неоднородность даже в самом центре массивной заготовки.

Блюминги и слябинги незаменимы при производстве малых партий спецсталей разных марок. Переналадка МНЛЗ под новый химический состав - долгий и дорогой процесс, тогда как обжимной стан легко принимает слитки из разных плавок один за другим. Для заказчика это означает доступ к широкому ассортименту редких сплавов в больших сечениях.

Высокая мощность обжимного оборудования позволяет эффективно разрушать дендритную структуру литья, что дает конечному продукту повышенную усталостную прочность. В оборонной и атомной промышленности заготовки после обжимных станов часто считают более надежными.

Коэффициент обжатия (вытяжки) - ключевой технологический параметр, который показывает отношение площади сечения слитка к площади сечения готового сляба. Инженеры рассчитывают его для каждого прохода через валки. Суммарный коэффициент вытяжки на слябинге обычно составляет от 3 до 10 единиц. Чем выше этот показатель, тем лучше проработана структура металла и тем меньше вероятность сохранения внутренних пор.

Мастера распределяют обжатие по пропускам так, чтобы не превысить предел прочности металла и не допустить пробуксовки валков. В первых проходах обжатие минимально, оно служит для «сбития» литой корки. Затем интенсивность давления увеличивают. Если обжать слиток слишком сильно за один раз, возникнет дефект «уширение», и металл может выйти за пределы бочки валка.

Правильный расчет коэффициентов позволяет получить качественный сляб за оптимальное количество проходов (обычно 15–25). Это экономит электроэнергию и ресурс дорогостоящих подшипников стана.

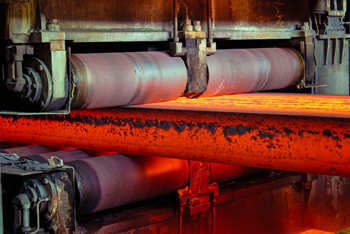

Рабочие валки обжимных станов испытывают колоссальные термические и механические нагрузки. За один час через них проходят сотни тонн раскаленного металла, а поверхность постоянно контактирует с водой и паром. Ресурс валков измеряют в тоннах прокатанного металла. Обычно одну пару валков эксплуатируют до перешлифовки от 50 до 150 тысяч тонн продукции. При появлении на бочках сетки разгара или глубоких выкрошек валки немедленно отправляют в ремонт.

Процесс замены валков на блюминге - сложная инженерная операция, которая занимает от 4 до 12 часов. Мастера используют мощные мостовые краны и специальные приспособления для вывалки подушек из станины. После демонтажа валки протачивают на тяжелых вальцетокарных станках, снимая поврежденный слой металла. Количество таких переточек ограничено диаметром валка. Когда размер достигает критического минимума, валок списывают.

Чтобы продлить жизнь инструменту, операторы используют интенсивное водяное охлаждение и контролируют чистоту поверхности слитков от абразивной окалины.

Наибольшие трудности у мастеров вызывают высоколегированные, жаропрочные и нержавеющие стали. Эти сплавы обладают низким коэффициентом теплопроводности и очень узким температурным интервалом пластичности. Если обычную углеродистую сталь можно уверенно катать в диапазоне +400°C, для некоторых спецсталей этот «коридор» сужается до +100–150°C. Малейшее промедление приводит к остыванию металла ниже критической точки, после чего он начинает крошиться под валками.

Не менее сложно обрабатывать инструментальные стали с высоким содержанием хрома и вольфрама. Они имеют высокое сопротивление деформации, что требует от стана работы на пределе мощности. Для таких марок технологи назначают уменьшенные величины обжатия за один проход и увеличивают количество промежуточных подогревов. Часто приходится использовать замедленное охлаждение готовых блюмов в колодцах или под слоем песка, чтобы избежать появления флокенов и термонапряженных трещин.

При оформлении заказа нужно учитывать, что работа с такими сложными марками всегда стоит дороже и требует больше времени на подготовку.

Процесс прокатки на обжимных станах неизбежно сопровождается потерей металла. Основная часть отходов - технологическая обрезь головной и донной частей заготовки. В верхней части слитка скапливаются усадочные раковины и неметаллические включения, а в донной - дефекты литья. Рабочие обрезают эти концы на мощных ножницах сразу после выхода металла из последней клети. Вес такой обрези может составлять от 12% до 20% от общей массы слитка.

Еще 1–3% металла уходит в безвозвратные потери - угар. При нагреве в колодцах и последующей прокатке на поверхности образуется окалина, которая осыпается и смывается водой. Суммарный коэффициент выхода годного (КВГ) на обжимных станах колеблется в пределах 80–85%. Хотя этот показатель ниже, чем на литейных машинах, отходы не пропадают зря. Обрезь высокого качества отправляют обратно в сталеплавильный цех на переплавку.

Мастера стремятся минимизировать длину обрези за счет точного расчета формы прибыльной части слитка. Для заказчика минимизация отходов - способ снизить итоговую стоимость тонны готовой заготовки.

Современные обжимные станы - высокоавтоматизированные комплексы. Компьютерная система управления контролирует все этапы: от выгрузки слитка из колодца до резки готового блюма. Автоматика рассчитывает оптимальный режим обжатия в каждом проходе, исходя из реальной температуры и марки стали. Это исключает ошибки оператора, которые могли бы привести к поломке приводов или перегрузке двигателей мощностью до 10–15 тысяч кВт.

Использование промышленных контроллеров позволяет сократить время пауз между проходами. Скоростные манипуляторы и кантователи переворачивают многотонные заготовки за секунды с ювелирной точностью. Система АСУ ТП ведет электронный паспорт каждого изделия, фиксируя нагрузки и температурные графики.

Для заказчика автоматизация означает гарантированно стабильное качество всей партии продукции. Благодаря цифровому контролю производительность стана вырастает на 15–20%, а риск выпуска брака сводится к минимуму. Оператор в такой системе выполняет роль наблюдателя, вмешиваясь в процесс только в нештатных ситуациях.

После выхода из валков блюмы и слябы могут иметь остаточную кривизну, вызванную неравномерным охлаждением. Если заготовка предназначена для немедленной дальнейшей прокатки в «горячем посаде», правку обычно не проводят: небольшие отклонения исправят валки следующего стана. Но если продукцию отгружают заказчику как товарный полуфабрикат, она должна соответствовать нормам прямолинейности по ГОСТ. Кривизна не должна превышать 2–4 мм на погонный метр длины.

Для устранения изгибов заводы используют мощные листоправильные или сортоправильные машины. В них металл проходит через систему роликов, которые выравнивают заготовку в холодном или теплом состоянии. В некоторых случаях применяют прессы для точечной правки особо крупных блюмов.

Исправление геометрии важно для тех, кто планирует использовать заготовки на автоматических линиях ковки или в станках с ЧПУ. Ровный сляб легче позиционировать, он не вызывает вибраций при резке. Мастера ОТК проверяют прямолинейность каждого изделия перед нанесением маркировки и отправкой на склад готовой продукции.

Чтобы убедиться в отсутствии внутренних пустот, трещин и остатков усадочной раковины, предприятия применяют методы неразрушающего контроля. Самый эффективный из них - ультразвуковая дефектоскопия (УЗК). Специальные датчики на автоматических линиях сканируют тело блюма или сляба по всей длине. Ультразвуковая волна отражается от любых внутренних дефектов, позволяя оператору точно определить их размер и местоположение.

Часто контроль проводят в горячем состоянии через слой воды или с помощью бесконтактных лазерно-ультразвуковых систем. Помимо УЗК технологи берут пробы для темплетов - поперечных срезов металла. Их подвергают глубокому травлению в кислоте, чтобы проявить макроструктуру. Этот метод позволяет визуально оценить плотность металла и равномерность распределения химических элементов.

Если дефектоскоп находит брак, этот участок заготовки немедленно вырезают и отправляют на переплавку. Только продукция, прошедшая все этапы контроля, получает сертификат соответствия.
