Волочение металла

Внутренняя полость волоки имеет сложный профиль из нескольких зон. Первая - входной конус для подачи смазки и центрирования заготовки. За ним следует рабочий или деформирующий конус. Здесь происходит основное обжатие металла. Угол этого конуса подбирается исходя из пластичности сплава и степени деформации.

Далее расположен калибрующий поясок. Он имеет цилиндрическую форму и определяет окончательный диаметр и точность изделия. Длина пояска влияет на стабильность размеров и чистоту поверхности. Завершает канал выходной конус, который предотвращает повреждение заготовки при выходе из инструмента.

Идеальная полировка всех зон обязательна для снижения коэффициента трения. Правильный расчет углов исключает обрывы заготовки и обеспечивает равномерное распределение напряжений по всему сечению проволоки или трубы.

Твердосплавные волоки из вольфрамо-кобальтовых смесей обладают высокой прочностью. Они эффективны для грубого и среднего волочения сталей. Однако при производстве тонкой и сверхтонкой проволоки их износостойкости недостаточно.

Волоки из натурального или синтетического поликристаллического алмаза превосходят их по твердости в десятки раз. Алмаз обеспечивает минимальный коэффициент трения и исключительную теплопроводность. Это позволяет работать на скоростях до пятидесяти или ста метров в секунду без перегрева инструмента.

Алмазные фильеры гарантируют стабильность диаметра на огромных длинах продукции. Шероховатость поверхности после алмаза соответствует зеркальному блеску. Инструмент незаменим при обработке меди, драгоценных металлов и вольфрамовой нити для электроники.

При высоких скоростях протягивания в рабочем канале возникает эффект гидродинамического трения. Смазочный материал увлекается заготовкой в узкий зазор под огромным давлением. В зоне деформации образуется непрерывный слой смазки, полностью разделяющий поверхности металла и инструмента. Это радикально снижает износ волоки и потребляемую мощность стана.

Гидродинамический режим исключает прямой контакт и налипание частиц заготовки на стенки канала. Качество поверхности изделия становится идеальным. Для достижения этого эффекта применяют специальные напорные мыльницы перед волокой. Они создают предварительное избыточное давление смазочного порошка.

Режим требует точной синхронизации скорости и вязкости смазки. Правильная настройка позволяет в разы увеличить межремонтный ресурс дорогостоящей оснастки.

Сталь обладает высоким сопротивлением деформации и склонностью к задирам. Прямое использование жидких масел часто не обеспечивает разделения поверхностей.

Фосфатирование создает на заготовке пористый слой кристаллов, который прочно удерживает сухую смазку. Это превращает поверхность в надежный антифрикционный барьер.

Меднение применяется для высокопрочных сталей и проволоки специального назначения. Тонкий слой мягкой меди работает как твердая смазка. Он легко деформируется вместе со стальной основой и предотвращает схватывание металла с волокой.

Эти покрытия также защищают готовую продукцию от атмосферной коррозии при хранении. Подготовка поверхности - обязательный этап для многократного волочения без промежуточных отжигов. Качественный подслой гарантирует отсутствие микротрещин и рисок на финишном изделии.

Волочение труб требует калибровки не только наружного, но и внутреннего диаметра. Метод плавающей оправки позволяет обрабатывать трубы неограниченной длины в бунтах.

Оправка имеет специальную аэродинамическую форму. Она помещается внутрь трубы перед волокой и удерживается в зоне деформации только за счет равновесия сил трения и давления металла. Внешняя поверхность трубы обжимается волокой, а внутренняя - оправкой. Это обеспечивает высокую точность толщины стенки и безупречную чистоту внутреннего канала.

Технология исключает необходимость длинных тяговых штанг. Она позволяет автоматизировать процесс и повысить производительность в несколько раз. Метод незаменим при производстве капиллярных трубок для холодильной техники и медицины. Точность внутреннего сечения при этом достигает сотых долей миллиметра.

В процессе волочения металл подвергается интенсивному наклепу. Кристаллическая решетка деформируется, плотность дислокаций растет. Это ведет к резкому повышению твердости и потере пластичности. После нескольких переходов металл становится хрупким и может оборваться.

Промежуточный отжиг восстанавливает структуру материала. Заготовку нагревают в печах до температуры рекристаллизации. Происходит рост новых равноосных зерен, внутренние напряжения исчезают. Металл снова становится мягким и вязким.

Количество отжигов зависит от марки сплава и требуемой финальной степени обжатия. Для нержавеющих сталей и специальных сплавов отжиг проводят в защитной атмосфере водорода или аргона. Это предотвращает окисление поверхности и сохраняет чистоту металла для последующих стадий волочения.

Шевроны, или центральные разрывы - опасный внутренний дефект в виде серии лункообразных трещин в сердцевине. Они возникают из-за накопления растягивающих напряжений по оси изделия. Причиной часто становится неправильный выбор угла волоки или слишком малая степень обжатия за один проход. При малых обжатиях деформация затрагивает только поверхностные слои, а центр заготовки испытывает разрывное усилие.

Дефект крайне коварен, так как поверхность проволоки остается идеальной. Обнаружить шевроны можно только ультразвуковым контролем или при испытании на разрыв. Для предотвращения брака технологи применяют схемы с оптимальным углом захвата инструмента.

Правильное сочетание геометрии канала и величины единичного обжатия обеспечивает равномерное всестороннее сжатие металла по всему сечению.

Для начала процесса волочения необходимо пропустить передний конец заготовки сквозь отверстие волоки и закрепить его в зажимах тягового устройства. Но так как исходный диаметр всегда больше отверстия инструмента, применяют операцию заострения или заковки концов. Для этого используют специальные ковочные машины, вальцы или гидравлические прессы.

Конец заготовки на длине 150–200 мм деформируется до меньшего диаметра, чем выходное отверстие волоки. Качество заострения влияет на надежность захвата. Резкий переход или заусенцы на острие могут вызвать обрыв при старте или повредить полированный канал волоки. После завершения протяжки технологический конец отрезается.

В современных автоматических линиях этот процесс интегрирован в общий цикл подачи сырья.

Сухое волочение предполагает использование порошкообразных смазок на основе мыла и извести. Смазка засыпается в коробку непосредственно перед волокой. При прохождении через порошок проволока захватывает тонкий слой реагента. Под давлением в канале порошок плавится и превращается в плотную пленку.

Этот метод эффективен для грубого и среднего волочения стальной проволоки больших диаметров. Скорость ограничена теплоотводом, так как сухая смазка хуже отводит тепло, чем эмульсия. Барабанные станы обеспечивают накопление проволоки между переходами. Это необходимо для охлаждения металла на воздухе или через внутренние каналы барабана.

Сухое волочение позволяет получать проволоку с матовой поверхностью, которая хорошо удерживает защитные покрытия или консервационную смазку.

Мокрое волочение проводится при полном погружении волоки и заготовки в ванну со смазочно-охлаждающей жидкостью. В качестве среды используют водные эмульсии масел или синтетические растворы. Жидкость постоянно циркулирует, эффективно удаляя тепло и мельчайшую металлическую пыль из зоны реза. Это предотвращает появление царапин и микроприжогов. Минимальное трение позволяет достигать скоростей до 80 м/с.

Метод используется для получения тонкой проволоки с зеркальным качеством поверхности. После мокрого волочения продукция выходит чистой, что критично для электротехнической меди и медицинских игл. Эмульсия также выполняет роль временного ингибитора коррозии.

Постоянный контроль концентрации и чистоты раствора - гарантия стабильности процесса и долговечности алмазных фильер.

Противонатяжение - принудительное торможение заготовки перед входом в волоку. Эта технология существенно меняет схему напряженного состояния в зоне деформации. Приложение обратной силы снижает давление металла на стенки канала инструмента. Это ведет к уменьшению сил трения и снижению температуры процесса. Износ волок сокращается на 20–30%.

Метод способствует более равномерному течению металла по сечению, что улучшает изотропность свойств. Противонатяжение позволяет использовать большие степени обжатия без риска обрыва.

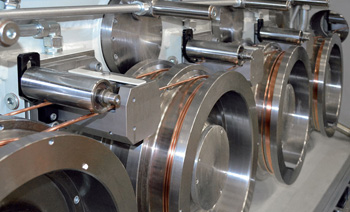

Современные многократные станы оснащены системами автоматического регулирования натяжения между всеми барабанами. Это гарантирует стабильность процесса при пуске, разгоне и остановке линии, предотвращая образование петель проволоки.

Точность размеров продукции волочильных станов - один из самых жестких параметров в металлообработке. Контроль осуществляется в режиме реального времени с помощью лазерных микрометров. Приборы установлены на выходе из чистовой волоки и измеряют диаметр в двух или трех плоскостях. Данные передаются в систему управления станом.

Если диаметр начинает приближаться к пределу допуска из-за износа волоки, система подает сигнал оператору. Погрешность измерений составляет доли микрона. Также в процессе контролируется овальность сечения. Использование бесконтактных датчиков исключает повреждение мягких металлов. Для труб применяется ультразвуковой контроль толщины стенки на ходу.

Такая автоматизация гарантирует стопроцентное соответствие партии продукции заданным техническим условиям без необходимости ручных замеров.
