Проволочные станы

Рабочие валки скоростных блоков чаще всего оснащают сменными кольцами из карбида вольфрама. Этот материал обладает экстремальной твердостью и эффективно сопротивляется интенсивному износу при постоянных термических нагрузках. Цельные твердосплавные диски позволяют достигать колоссальной скорости прокатки до 100–120 м/с без потери точности профиля готового изделия.

Поверхности инструмента подвергают алмазному шлифованию для получения минимальной шероховатости на уровне 0.2–0.4 мкм. Высокая степень гладкости значительно снижает трение и предотвращает налипание разогретого металла на дорогостоящую оснастку. Внутренние отверстия колец имеют высокоточную конусную посадку для установки на вал с большим радиальным усилием зажима.

Валы для крепления твердосплавных колец изготавливают из высококачественной легированной стальной поковки. Конструкция стана предусматривает наличие специальных внутренних каналов для подачи охлаждающей жидкости непосредственно в зону деформации. Лабиринтные уплотнения полностью предотвращают попадание агрессивной воды в подшипниковые узлы, которые чувствительны к коррозии.

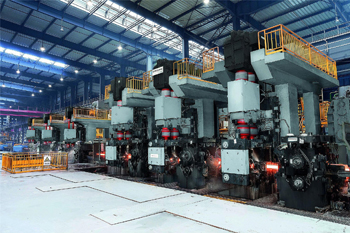

Главный привод прокатного стана комплектуют мощными электродвигателями переменного тока с частотным регулированием. Суммарная мощность силовой установки на крупных автоматизированных линиях часто превышает 4000–6000 кВт. Индивидуальный привод каждой клети позволяет точно синхронизировать скорости вращения валков и полностью исключить разрывы заготовки.

Электродвигатели имеют принудительную систему вентиляции для эффективного отвода тепла при длительной работе под нагрузкой. Специальные датчики постоянно контролируют температуру обмоток и уровень вибрации на подшипниковых щитах. Высокий крутящий момент на низких оборотах обеспечивает плавный пуск машины без рывков и механических повреждений.

Для точного позиционирования вспомогательных механизмов и систем настройки используют современные сервоприводы с обратной связью. Они позволяют изменять рабочий зазор между валками с точностью до 0.01 мм в автоматическом режиме. Питание всех силовых агрегатов осуществляют через шкафы управления с контроллерами и надежной защитной аппаратурой.

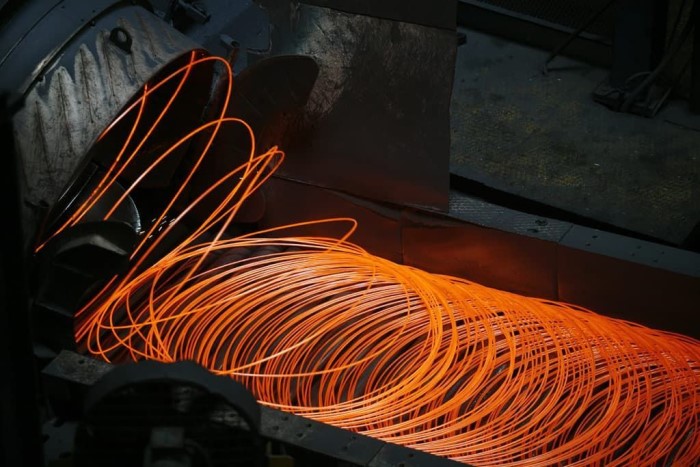

Витки готовой продукции формируют при помощи специальной головки-укладчика роторного типа в конце прокатной линии. Этот узел содержит полый вал и изогнутую стальную трубку, через которую на огромной скорости проходит раскаленная нить. Центробежная сила и геометрия канала заставляют материал принимать форму ровных колец заданного диаметра.

Скорость вращения укладчика синхронизируют со скоростью выхода проволоки из последней чистовой клети стана. Любое отклонение в настройках моментально приводит к спутыванию витков или серьезному повреждению поверхности металла. Внутреннюю часть направляющей трубки изготавливают из износостойких сплавов для продления срока службы детали.

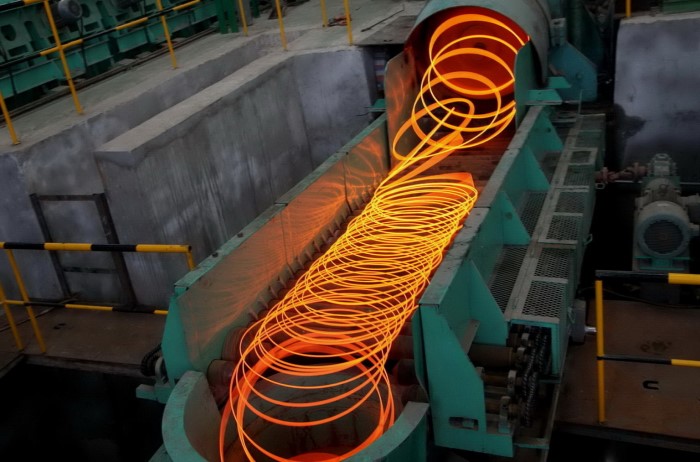

Сформированные кольца падают на ленточный конвейер с воздушным охлаждением для завершения процесса термообработки. Ширина и шаг укладки витков регулируют путем изменения частоты вращения приводного двигателя головки. Конструкция узла предусматривает возможность быстрой смены трубки при переходе на другой диаметр катанки. Защитный кожух предотвращает случайный выброс металла при возникновении аварийных ситуаций.

Летучие ножницы устанавливают для обрезки переднего и заднего концов заготовки непосредственно в процессе движения. Механизм позволяет удалять дефектные участки металла без остановки технологического потока и потери производительности. Режущие ножи монтируют на приводных барабанах, которые разгоняют до линейной скорости прокатываемой проволоки.

Синхронизацию движения исполнительных органов обеспечивают электронные системы управления с лазерными датчиками положения. Усилие реза может достигать нескольких десятков тонн для уверенного разделения катанки большого сечения. Качественный срез исключает застревание заготовки в направляющих каналах следующих клетей стана.

В конструкцию ножниц входят мощные пневматические или гидравлические цилиндры для быстрого сведения ножевых блоков. Корпус агрегата выполняют из массивного литья для гашения ударных нагрузок в момент разделения металла. После выполнения операции ножи автоматически возвращаются в исходное положение для ожидания следующего цикла.

Петледержатели обеспечивают компенсацию разности скоростей между соседними клетями прокатной линии. Устройство создает небольшой запас материала в виде свободной петли для исключения осевых напряжений в проволоке. Наличие сильного натяжения в зоне деформации негативно влияет на геометрическую точность профиля и вызывает быстрый износ калибров.

Механизм содержит подвижный рычаг с роликом и систему бесконтактных датчиков контроля положения металла. Автоматика считывает высоту петли и корректирует частоту вращения приводов для поддержания стабильного процесса. Использование петледержателей позволяет вести прокатку с минимальным натяжением или с небольшим подпором.

Основание агрегата надежно крепят к фундаменту для предотвращения смещений под воздействием динамических сил. Ролики петледержателя изготавливают из высоколегированной стали с финишной шлифовкой рабочей поверхности. Пневматический привод рычага обеспечивает мягкий подъем и опускание проволоки при изменении режимов работы. В современных скоростных станах применяют вертикальные или горизонтальные петледержатели - в зависимости от компоновки оборудования.

Передаточные механизмы служат для передачи крутящего момента от электродвигателей к рабочим валкам. Они снижают частоту вращения вала и одновременно увеличивают усилие, которое необходимо для пластической деформации металла.

Корпуса редукторов отливают из высокопрочного чугуна или сваривают из толстостенных стальных листов. Внутри располагают зубчатые колеса с косозубым зацеплением для обеспечения плавности хода. Зубья шестерен проходят процедуру цементации и закалки токами высокой частоты для повышения твердости поверхности. Использование прецизионных подшипников качения снижает потери на трение и повышает КПД всей установки.

Для надежной работы зубчатых передач применяют принудительную циркуляционную смазку под давлением. Масло постоянно фильтруют и охлаждают в отдельной гидростанции перед подачей в зону контакта. Специальные смотровые окна позволяют контролировать состояние зацепления и уровень смазочной жидкости. Магнитные пробки в картере задерживают мелкие частицы продуктов износа и предотвращают внезапную поломку механизмов.

Автономная станция жидкой смазки обеспечивает непрерывную подачу чистого масла к подшипникам и зубчатым передачам стана. Установка включает в себя основной резервуар большой емкости, группу рабочих насосов и систему многоступенчатой очистки.

Масло забирают из бака и нагнетают в магистраль под давлением 0.3–0.6 МПа. Тонкие фильтры задерживают механические примеси размером более 10–20 мкм для защиты прецизионных деталей. Встроенные теплообменники поддерживают заданную температуру смазки независимо от интенсивности работы оборудования. Автоматика переключает поток на резервный насос при возникновении внештатных ситуаций или падении давления.

Контрольно-измерительные приборы на каждом отводе магистрали позволяют отслеживать расход жидкости в реальном времени. При прекращении подачи масла на важный узел система мгновенно выдает сигнал на остановку всей линии. Отработанная смазка самотеком возвращается в бак, где проходит этап деаэрации и отстоя.

Чистовые блоки - компактные агрегаты из 4–10 клетей для финишной калибровки проволоки. Главная конструктивная особенность состоит в использовании консольных валков с небольшим межосевым расстоянием. Такая компоновка позволяет минимизировать габариты оборудования и значительно повысить жесткость системы.

Прокатку ведут с огромными скоростями без образования петель между проходами за счет жесткой кинематической связи. Все пары валков располагают под углом 90 градусов друг к другу для равномерной деформации металла со всех сторон. Подобный подход исключает появление ребер и обеспечивает получение идеального круглого сечения готовой продукции.

Привод блока осуществляют от мощного двигателя через сложную систему распределительных валов и шестерен. Все рабочие элементы располагают внутри герметичного корпуса, который постоянно омывают маслом для охлаждения и смазки. Настройку зазора между валками выполняют синхронно для обеих сторон при помощи эксцентриковых механизмов. Специальные проводки на входе и выходе каждой клети гарантируют точное попадание нити в калибр.

Роликовые проводки устанавливают перед каждой клетью стана для центрирования заготовки относительно оси прокатки. Узел содержит корпус и пару подвижных роликов с вогнутым профилем, которые удерживают проволоку. Точное позиционирование металла предотвращает закус нити и исключает повреждение поверхности валков.

Подшипники качения в роликах должны выдерживать высокие обороты и тепловые воздействия от горячего раската. Настройку расстояния между направляющими элементами выполняют при помощи винтовых пар с мелкой резьбой. Продуманная конструкция проводки обеспечивает легкий доступ для осмотра и быстрой замены изношенных деталей.

Для снижения износа к рабочим поверхностям подводят струю воды под небольшим давлением. Жидкость одновременно охлаждает подшипники и вымывает окалину из зоны контакта с проволокой. Корпус проводки изготавливают из чугуна или стали с защитным покрытием для работы в агрессивной среде. Входные воронки имеют коническую форму для надежного захвата переднего конца заготовки при заправке стана.

Гидравлические нажимные устройства служат для регулирования зазора между валками под полной нагрузкой. Механизм состоит из мощных гидроцилиндров, которые воздействуют на подушки подшипников рабочих валков. Основное преимущество перед механическими винтами заключается в высоком быстродействии и точности позиционирования.

Система автоматического регулирования толщины мгновенно реагирует на изменение давления металла на валки. Специальные датчики положения штока передают информацию в контроллер с частотой несколько сотен герц. Такой алгоритм позволяет поддерживать заданный диаметр проволоки на всем протяжении бунта независимо от колебаний температуры.

Гидросистема включает в себя прецизионные сервоклапаны и аккумуляторы давления для компенсации динамических скачков. Трубопроводы высокого давления прокладывают внутри станины стана для защиты от случайных механических повреждений. Применение современных уплотнений исключает утечки рабочей жидкости и гарантирует стабильность характеристик при длительной эксплуатации.

Система фильтрации очищает охлаждающую эмульсию от металлической пыли, окалины и продуктов распада масла. Наличие твердых частиц в жидкости приводит к абразивному износу рабочих валков и ухудшению качества поверхности проволоки.

Установка содержит бумажные или сетчатые фильтры, магнитные сепараторы и накопительные резервуары. Эмульсия проходит через фильтрующий элемент, который задерживает загрязнения размером от 5–10 мкм. Скребковые механизмы автоматически удаляют накопившийся шлам в отдельные контейнеры для утилизации. Постоянный контроль чистоты среды продлевает ресурс дорогостоящего прокатного инструмента в несколько раз.

Кроме механической очистки система обеспечивает поддержание заданного химического состава и концентрации раствора. Автоматические дозаторы добавляют необходимые присадки и воду для компенсации потерь от испарения. Температурный режим эмульсии регулируют при помощи теплообменников, которые подключают к заводской сети оборотного водоснабжения.

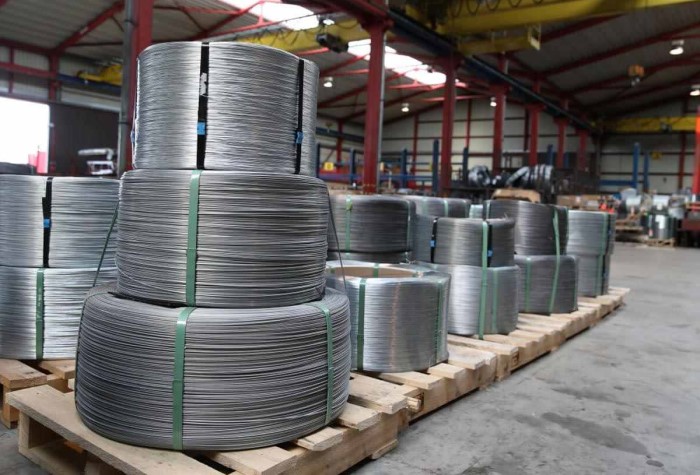

Приемная станция служит для формирования плотных бунтов из колец проволоки после охлаждения. Основным элементом устройства выступает подъемная шахта с выдвижными штырями или поворотная платформа.

Кольца падают с конвейера в камеру, где происходит их накопление до достижения заданного веса. Специальные уплотнительные лапы прижимают витки для получения компактного размера готовой бухты. После завершения цикла сформированный бунт перемещают на тележку или цепной конвейер для дальнейшей транспортировки. Весь процесс происходит в автоматическом режиме без прерывания потока продукции из прокатного стана.

Конструкция станции предусматривает наличие механизмов для разделения потока колец при смене бунта. Подвижные заслонки задерживают витки до момента подачи нового поддона или перемещения шахты. Массивное основание агрегата гасит удары при падении тяжелых колец проволоки большого диаметра.
