Протягивание металла

Инженеры делят процесс на два основных направления по месту контакта инструмента с заготовкой. Внутреннее протягивание мастера применяют для калибровки отверстий разной формы: цилиндрических, шлицевых, многогранных или квадратных. Инструмент в этом случае проходит сквозь предварительно подготовленный канал в детали.

Наружное протягивание позволяет обрабатывать открытые плоскости, сложные уступы или пазы на внешней стороне изделия. Этот метод часто заменяет фрезерование на массовом производстве из-за колоссальной скорости работы. Станок за один рабочий ход полностью формирует готовый профиль любой сложности.

Выбор схемы зависит от чертежа детали и возможностей конкретного оборудования. Внутренние протяжки обычно работают на растяжение, а наружные блоки часто монтируют на мощных каретках вертикальных станков. Оба способа гарантируют точность до 0.01 мм и шероховатость поверхности в пределах Ra 0.63–1.25 мкм. Для серийного выпуска деталей типа зубчатых колес или направляющих эти методы - лучшее решение.

Для создания надежного режущего инструмента технологи выбирают быстрорежущие стали с высоким содержанием вольфрама, ванадия и кобальта. Популярные марки - Р6М5, Р18 или Р6М5К5. Эти сплавы сохраняют высокую режущую способность даже при нагреве до 600°C в зоне деформации. После закалки твердость зубьев составляет 63–66 HRC.

Для обработки труднообрабатываемых жаропрочных материалов на производства заказывают инструмент из порошковых быстрорежущих сталей. Особая структура металла обеспечивает максимальную износостойкость и предотвращает выкрашивание кромок при ударных нагрузках. Иногда рабочую часть протяжки оснащают твердосплавными пластинами из сплавов группы ВК или ТК.

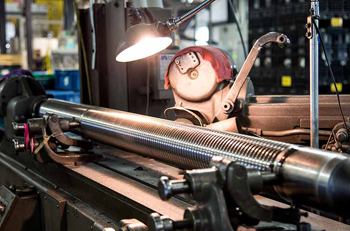

Корпус длинной протяжки инженеры делают из конструкционных сталей типа 40Х или 9ХС. Это обеспечивает нужную прочность инструмента на разрыв при тяговом усилии в несколько тонн. Качественный подбор материала увеличивает ресурс до 2000–5000 проходов между переточками. Это существенно снижает себестоимость обработки каждой детали в большой партии.

Протягивание - основной метод получения внутренних шлицев в отверстиях шестерен, муфт и втулок. Другие способы обработки не обеспечивают такой высокой производительности и точности взаимного расположения пазов. Протяжка за один проход формирует все шлицы одновременно, что исключает ошибки деления окружности на части.

Мастера получают идеально центрированный профиль относительно оси отверстия. Это гарантирует легкую сборку узлов и отсутствие люфтов при работе механизма под нагрузкой. Точность шага между шлицами при протягивании составляет несколько микрон. Метод позволяет создавать как прямобочные, так и эвольвентные шлицевые соединения с минимальными допусками.

Использование комбинированных протяжек позволяет одновременно калибровать и внутренний диаметр отверстия, и профиль пазов, а это сокращение числа технологических операций и уменьшение брака. Высокая жесткость процесса исключает отжим инструмента, что часто случается при долблении или фрезеровании. В итоге шлицевой узел служит в 2–3 раза дольше за счет плотного прилегания поверхностей.

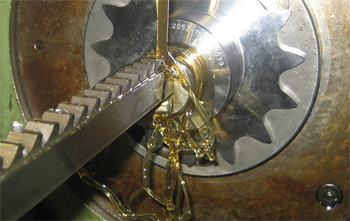

Для протягивания металла технологи используют специальные смазочно-охлаждающие жидкости с высокими противозадирными свойствами. В процессе резания в зоне контакта зубьев с металлом возникают огромные давления и температуры. Без качественной смазки материал заготовки начинает налипать на режущие кромки, что моментально портит чистоту поверхности.

На производствах применяют сульфофрезолы, масляные эмульсии или современные синтетические составы на основе хлорированных парафинов. Жидкость должна иметь низкую вязкость для свободного проникновения в узкие зазоры между зубьями. Система подачи СОЖ на станке направляет поток под давлением непосредственно в зону резания, что помогает не только охлаждать инструмент, но и активно вымывать стружку из впадин между зубьями.

Правильный выбор состава СОЖ увеличивает стойкость протяжки на 40–60%. Для обработки чугуна иногда используют обдув сжатым воздухом с масляным туманом. Качественная фильтрация жидкости исключает попадание мелкой стружки обратно в зону обработки. Это предотвращает появление глубоких царапин на калиброванных поверхностях деталей.

Главное преимущество протягивания перед фрезерованием - совмещение черновой, чистовой и калибрующей стадий в одном рабочем ходе. При фрезеровании станок делает несколько проходов, что увеличивает время обработки детали в 5–10 раз. Протяжка имеет последовательно увеличивающиеся зубья, каждый из которых снимает тонкий слой металла толщиной 0.01–0.15 мм. Таким образом, за один проход инструмент может выполнить работу, для которой фрезерному станку требуется сложная переналадка.

Протяжные станки обладают гораздо большей жесткостью, что позволяет работать с огромными силами резания без вибраций. Суммарная длина режущих кромок у протяжки в десятки раз больше, чем у фрезы. Это обеспечивает колоссальный ресурс инструмента до полной замены.

Для массового производства деталей автомобилей или авиационных двигателей протягивание остается самым экономичным методом. Заказчик получает готовую деталь за 15–30 секунд. Фрезерование же требует длительного времени на подвод инструмента и формирование профиля по координатам. Общая экономия времени на крупных сериях достигает сотен часов рабочего времени.

Инженеры рассчитывают профиль каждого зуба исходя из физических свойств обрабатываемого металла. Основные параметры - передний и задний углы, а также радиус впадины для стружки. Для обработки мягких сталей мастера выбирают передний угол в пределах 15–20°, что облегчает отделение стружки. При работе с твердыми чугунами этот угол уменьшают до 5–8° для защиты кромки от сколов.

Задний угол зубьев обычно составляет 2–3° для черновых секций и 1° для калибрующих. Это минимизирует трение инструмента о поверхность детали и предотвращает его заклинивание. Объем впадины между зубьями - критически важная величина. Она должна вмещать всю стружку, которую зуб снимает за один проход по всей длине детали.

Если впадина переполнится, стружка начнет царапать поверхность или приведет к разрыву инструмента. Шаг между зубьями технологи подбирают так, чтобы в работе одновременно находились минимум 2–3 зуба. Это обеспечивает плавность хода и исключает рывки оборудования.

Качественная доводка профиля на шлифовальных станках с ЧПУ гарантирует идентичность всех зубьев в серии.

Протягивание относится к финишным операциям металлообработки и гарантирует получение деталей по 6–8 квалитету точности. Это позволяет исключить последующее шлифование в большинстве технических проектов. Отклонение размеров по диаметру или ширине паза не превышает 0.005–0.015 мм. Такая стабильность размеров сохраняется на протяжении всей партии изделий.

Шероховатость поверхности после прохода качественной протяжки достигает Ra 0.63 мкм, что соответствует зеркальному блеску. Калибрующие зубья в конце инструмента не срезают металл, а слегка подминают микронеровности. Это создает на поверхности упрочненный слой и улучшает эксплуатационные свойства детали.

Мастера получают стабильный результат даже при работе с вязкими материалами, склонными к деформации. Стабильная шероховатость снижает коэффициент трения в подшипниках и шлицевых парах. В итоге механизмы работают намного тише и служат на 30–50% дольше аналогичных узлов после других видов обработки.

Отвод стружки - главная трудность при обработке глубоких отверстий. Протяжка не имеет возможности выбрасывать металл наружу во время рабочего хода. Все отходы попадают во впадины между режущими зубьями. Для облегчения процесса инженеры делают на зубьях специальные стружкоделительные канавки. Они делят широкую стружку на узкие сегменты, которые легче завиваются в плотную спираль.

Правильно завитая стружка занимает в 2–3 раза меньше места во впадине. Мастера внимательно следят за чистотой инструмента перед каждым новым циклом. На автоматических линиях станки оснащают щетками или системами мощного обдува для удаления остатков металла. Удаление мусора важно, ведь даже мелкая стружка, застрявшая между зубьями, может привести к появлению «задиров» на следующей детали.

Технологи рассчитывают коэффициент заполнения впадины так, чтобы оставался запас свободного места около 20–30%. Для очень длинных отверстий применяют протяжки с увеличенным шагом зубьев. Это позволяет безопасно обрабатывать каналы глубиной до 10–15 диаметров.

Обработка титана методом протягивания требует от мастеров особого подхода из-за низкой теплопроводности и высокой химической активности металла. Титан мгновенно нагревает режущую кромку и стремится «привариться» к инструменту. Для решения проблемы технологи используют протяжки с твердосплавными вставками или наносят на быстрорежущую сталь покрытия из нитрида титана-алюминия.

Скорость резания при работе с титаном снижают в 2–3 раза по сравнению со сталью. Это предотвращает термическую деформацию детали и сохраняет точность размеров. В качестве СОЖ мастера выбирают специальные масла с высоким содержанием серы и хлора для создания прочной разделительной пленки.

Особое внимание уделяют заточке зубьев: они должны иметь идеальную остроту без малейших завалов. Малейшее затупление приведет к резкому росту сил трения и заклиниванию протяжки в отверстии. Контроль процесса позволяет получать титановые детали для авиации с точностью до нескольких микрон.

Хотя стоимость такой обработки выше, она гарантирует отсутствие внутренних напряжений и микротрещин в ответственном материале.

Ресурс протяжки между переточками зависит от твердости обрабатываемого металла и режимов работы станка. В среднем мастера проводят заточку после 1500–3000 проходов при работе со сталью. Если станок обрабатывает чугун или абразивные сплавы, интервал сокращается до 500–800 деталей.

Первый признак износа - появление блестящей полоски («ленточки») на задней грани зуба. Если вовремя не восстановить остроту, силы резания вырастут на 50–100%, что может привести к разрыву стального стержня. Заточку проводят на специальных заточных станках по передней поверхности зуба. Это позволяет сохранить неизменным наружный диаметр калибрующих зубьев. Мастера используют эльборовые или алмазные круги для получения идеальной кромки без прижогов.

После заточки инструмент обязательно доводят мелкозернистыми брусками. Одна протяжка выдерживает от 10 до 20 переточек до полной выработки ресурса. Правильный уход за инструментом снижает расходы на оснастку в 2–3 раза. Контроль состояния зубьев под микроскопом позволяет вовремя заметить микросколы и предотвратить массовый брак продукции в цехе.

Протягивание глухих отверстий - сложная задача, так как классический инструмент должен проходить сквозь деталь. Но инженеры разработали специальные схемы для обработки таких полостей. Для этого используют сборные протяжки, которые состоят из отдельных сегментов - блоков. Станок совершает возвратно-поступательные движения, а блоки постепенно смещаются в радиальном направлении.

Этот метод называют «генераторной схемой» или методом ступенчатого протягивания. Мастера применяют его для получения шлицев или шпоночных пазов в отверстиях, которые не имеют выхода. Скорость такой обработки ниже, чем при сквозном протягивании, но она намного эффективнее долбления.

Главное требование - наличие в конце отверстия специальной канавки для выхода инструмента и сбора стружки. Глубина этой канавки должна быть достаточной для безопасного размещения отходов металла. Технология востребована при изготовлении сложных корпусных деталей и блоков клапанов.

Скорость движения протяжки на современных станках варьируется в пределах от 2 до 15 м/мин. Для черновых операций на стальных деталях мастера устанавливают ее в пределах 3–5 м/мин. Это обеспечивает стабильный отвод тепла и долгую жизнь инструменту. Чистовое протягивание и калибровка проходят на более высоких скоростях - до 10–12 м/мин, что улучшает качество поверхности.

При обработке легких алюминиевых сплавов скорость можно повышать до 20–30 м/мин без риска перегрева. На станках с гидравлическим приводом ее регулируют плавно, что исключает рывки в начале и конце хода. Автоматика постоянно отслеживает усилие на штоке станка. Если нагрузка резко возрастает, система замедляет движение для предотвращения поломки.

Технологи подбирают оптимальный режим так, чтобы найти баланс между производительностью цеха и стоимостью обслуживания инструмента. Слишком высокая скорость ведет к быстрому затуплению зубьев и к росту шероховатости. Работа на рекомендованных режимах гарантирует выполнение плана без внеплановых остановок оборудования на замену оснастки.

Хотя процессы похожи, инженеры четко разделяют их по характеру нагрузки на инструмент. При протягивании станок тянет инструмент сквозь деталь, а стержень работает на растяжение. Это позволяет делать очень длинные и тонкие протяжки без риска их искривления. Метод идеален для глубоких отверстий и пазов большой протяженности.

Прошивание («прошивка») - процесс, когда станок толкает инструмент в заготовку, создавая нагрузку сжатия. Прошивки делают короткими и массивными, чтобы они не прогнулись под давлением пресса. Обычно их длина не превышает 10–15 диаметров отверстия.

Мастера используют прошивание на обычных гидравлических прессах для простых операций типа калибровки втулок или нарезки шпоночных пазов. А вот для протягивания требуется специальный станок с длинным ходом штока. С другой стороны, оно обеспечивает более высокую точность на длинных участках за счет самоцентровки инструмента под натяжением.

Выбор метода зависит от глубины обработки: для коротких втулок дешевле заказать прошивку, а для длинных валов - только протягивание.
