Прокатка шаров

Основную массу продукции заводы направляют в горнорудную промышленность. Там шары диаметром от 15 мм до 120 мм служат мелющими телами в огромных барабанных мельницах. Они эффективно измельчают железную руду, уголь, клинкер или цемент за счет энергии удара и трения. Вторая важная сфера применения - производство подшипников разного типа для станков и транспорта. Здесь требуются прецизионные шарики с идеальной геометрией и высокой чистотой поверхности.

Также изделия востребованы в нефтегазовом секторе для изготовления обратных клапанов и сложной запорной арматуры. Архитекторы применяют шары из нержавеющей стали или латуни как элементы современных декоративных ограждений и фасадных конструкций. В пищевой индустрии мелкие шары используют в дозаторах и мощных насосных установках.

Каждое направление предъявляет свои жесткие требования к твердости металла и химическому составу сплава. Высокая плотность материала после прокатки гарантирует надежную работу любого узла под постоянной нагрузкой.

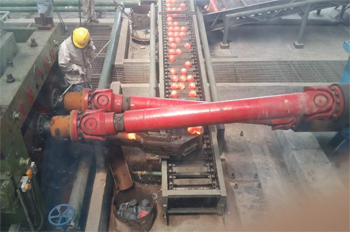

Винтовая прокатка на современных станах с наклонными валками обеспечивает самую высокую производительность в отрасли. За одну минуту автоматический агрегат выдает от 60 до 150 готовых изделий в зависимости от их размера. Этот метод существенно превосходит литье и свободную ковку по всем экономическим показателям. Металл заготовки деформируют непрерывно, что полностью исключает появление внутренних пустот, пор и рыхлостей в структуре.

Волокна стали в процессе обжатия принимают форму сферы, что значительно повышает усталостную прочность изделия. Технология позволяет выпускать шары с минимальным припуском под последующую шлифовку или финишную полировку. Автоматизация процесса до минимума снижает влияние человеческого фактора на качество всей партии. Оператор лишь контролирует температурные параметры нагрева и скорость вращения валков через мониторы.

Низкая себестоимость тонны готовой продукции делает эту винтовую прокатку шаров основным способом производства расходных мелющих тел для крупных комбинатов.

Для производства мелющих тел заводы используют специальные легированные и высокоуглеродистые стали. Основные марки - сталь 40, 60Г, 65Г или сложные сплавы с добавлением хрома и марганца. Эти компоненты заметно повышают твердость и износостойкость металла. Шары должны эффективно сопротивляться постоянным ударам и абразивному истиранию внутри вращающегося барабана мельницы.

Технологи делят продукцию на несколько групп твердости согласно нормам ГОСТа 7524. Шары четвертой и пятой групп обладают максимальной закаливаемостью по всему сечению детали. Это исключает быстрый износ и внезапное раскалывание мелющих тел при эксплуатации в тяжелых условиях. Если сталь содержит избыток серы или фосфора, шар станет слишком хрупким. Поэтому мастера проводят строгий входной контроль каждой партии поступающего проката.

Правильный подбор сплава позволяет мельнице работать дольше без остановки на дозагрузку расходных материалов. Применение легированной стали увеличивает срок службы шара на 30–40% по сравнению с рядовыми марками.

Сразу после выхода из рабочих валков горячие шары попадают в систему интенсивной закалки. Мастера используют для этого закалочные барабаны или глубокие ванны с проточной водой и специальным маслом. Резкое охлаждение от температуры +850–900°C формирует прочную мартенситную структуру металла. Это придает шару высокую твердость, необходимую для эффективного дробления твердой руды.

Затем обязательно следует стадия низкого отпуска в конвейерных печах. Процесс снимает опасные внутренние напряжения и предотвращает появление трещин при хранении или транспортировке. Время выдержки в печи напрямую зависит от диаметра изделия. Для крупных шаров размером 100 мм полный цикл охлаждения и нагрева длится несколько часов. Качественная термообработка гарантирует отсутствие «мягкой» сердцевины внутри изделия.

Твердость поверхности проверяют на стационарных приборах по методу Роквелла или Бринелля. Оптимальный баланс прочности и вязкости полностью исключает разрушение шара при его падении с большой высоты внутри мельницы.

Точность готовых шаров после прокатного стана зависит от качества калибровки валков и износа инструмента. Для обычных мелющих тел стандартные допуски по диаметру составляют ±2–3 мм от номинального размера. Этого вполне достаточно для эффективного и быстрого помола материалов. Если заказчику нужны заготовки под подшипники, точность повышают до 0.5–1 мм за счет использования дополнительных чистовых клетей.

Прецизионные шарики проходят еще одну стадию холодной доводки и полировки на специальных доводочных станках. Там отклонения по сфере составляют доли мкм. На точность геометрии сильно влияет состояние винтовой нарезки на рабочем инструменте. Мастера регулярно меняют валки при появлении малейшей выработки на гребнях.

Современные станы оснащают лазерными датчиками, которые замеряют фактический размер каждого шара в потоке. Если диаметр выходит за рамки техзадания, автоматика мгновенно отправляет изделие в корзину для брака. Стабильная форма шара обеспечивает его равномерный износ и правильное движение внутри сложных механизмов.

После полного остывания партию шаров направляют на автоматизированный сортировочный узел. Специальные вибросита делят продукцию на фракции по точному диаметру. Это исключает случайное попадание мелких шаров в партию крупного сортамента при упаковке. Специалисты также проводят визуальную и инструментальную сепарацию для поиска дефектных изделий. Шары с трещинами, заусенцами или выраженной овальностью немедленно удаляют из общего потока.

Качественная сортировка критически важна для стабильной работы мельничных комплексов на производстве. Разновеликие шары снижают общую эффективность помола и увеличивают бесполезное энергопотребление оборудования. На современных заводах используют оптические системы с камерами высокого разрешения. Компьютер анализирует форму каждого объекта за доли секунды. Отсортированные шары упаковывают в контейнеры или мешки биг-бэг весом по 1 т.

Точное соблюдение веса и размера в партии обязательно для профессионального производства. Это упрощает логистику и учет расходных материалов на складе заказчика.

Основным сырьем для станков служит горячекатаный круглый пруток из стали нужной марки. Мастера подбирают диаметр прутка максимально близко к финальному размеру будущего шара. Это до минимума сокращает количество лишнего металла при радиальном обжатии заготовки. Пруток подают в стан целиком, где валки постепенно «откусывают» от него порции материала нужного объема.

Перед началом прокатки сталь нагревают в индукционных печах до температуры +1100–1200°C. Это делает металл очень пластичным и существенно снижает нагрузку на рабочий инструмент. Если поверхность исходного прутка имеет глубокие трещины или закаты, они неизбежно перейдут и на готовый шар. Поэтому для ответственных изделий технологи закупают калиброванный прокат с идеально чистой поверхностью. Плотность упаковки зерен в исходном сырье напрямую влияет на долговечность изделия.

Использование качественного прутка из первичной стали гарантирует отсутствие внутренних расслоений. Технологи ведут учет каждой плавки для обеспечения полной прослеживаемости качества продукции на всех этапах.

Мелющие шары должны строго соответствовать нормам ГОСТа 7524-2015 или международным стандартам. Главный критерий качества - объемная твердость и твердость поверхности детали. Для шаров четвертой группы этот показатель составляет 58–62 HRC. Второе требование касается высокой ударной стойкости. Шар не должен раскалываться на части при многократном падении на стальную плиту.

Такие испытания проводят в специальных копрах в заводской лаборатории. Также важна чистота поверхности без глубоких вмятин, наплывов и острых кромок. Овальность не должна превышать 10–15% от номинального диаметра шара. Равномерный химический состав стали обеспечивает одинаковую работу всех тел в барабане мельницы.

Заказчики всегда обращают внимание на коэффициент удельного износа: количество грамм металла на одну тонну переработанной руды. Низкий износ значительно снижает себестоимость конечного продукта. Прокатанные шары всегда выигрывают у литых аналогов по плотности структуры и реальному сроку службы.

Для создания легких интерьерных элементов часто используют метод штамповки двух полусфер из тонкого листа. Затем детали сваривают между собой и шлифуют шов до его полной невидимости. Однако прокатка также позволяет получать цельные полые шары из стальной трубы. Мастера вводят оправку внутрь трубной заготовки и обжимают ее на шаропрокатном стане по специальной технологии.

Этот процесс намного сложнее обычной прокатки сплошных изделий и требует точной настройки оборудования. Толщина стенки в таком шаре остается абсолютно одинаковой по всей окружности детали. Это крайне важно для идеальной балансировки и прочности всей конструкции.

Пустотелые шары из нержавеющей стали или меди очень востребованы в современной архитектуре и промышленном дизайне. После прокатки их подвергают химической пассивации или электрополировке для придания зеркального блеска. Отсутствие швов делает такие сферы более эстетичными и стойкими к точечной коррозии. Цельные полые изделия служат десятилетиями без потери внешнего вида даже под открытым небом.

Медные сплавы обладают высокой пластичностью, но склонны к интенсивному налипанию на стальной рабочий инструмент. Мастера используют специальные режимы охлаждения и особые составы смазки валков. Температура нагрева для латуни Л63 значительно ниже, чем для стали, и составляет около +600–750°C. Медные шары часто применяют в электротехнике как надежные контакты и в химических насосах.

Они не создают опасных искр при ударе, что критично для любых взрывоопасных производств. После прокатки латунные изделия проходят обязательную стадию травления для удаления окислов и потемнений. Это придает металлу красивый и характерный золотистый цвет.

Шероховатость поверхности таких шаров должна быть минимальной для обеспечения плотного прилегания к седлам клапанов. Прокатка обеспечивает высокую точность размеров, что полностью исключает протечки агрессивной жидкости. Латунные шары легко поддаются дальнейшей механической обработке, полировке и сверлению отверстий.

Мощность современного цеха достигает 50–100 т готовой продукции в сутки при полной загрузке линий. Основное время технологи тратят на разогрев металла и точную настройку автоматических систем подачи. Сама прокатка одного шара на стане занимает от 0.5 до 2 секунд. Работа на заводах ведется в три смены для поддержания стабильной температуры нагревательных печей.

Скорость процесса напрямую зависит от диаметра изделий: мелкие шарики 20 мм выпускают в разы быстрее крупных тел 120 мм. Полная автоматизация подачи прутка и упаковки готовой продукции сокращает число рабочих в смене до 3–5 человек. Менеджеры планируют график так, чтобы до минимума сократить простои на переналадку и смену валков. но для перехода на другой типоразмер мастерам всё равно требуется от 2 до 4 часов.

Высокая серийность производства значительно снижает накладные расходы на единицу веса товара. Прокатка остается самым эффективным способом закрыть потребность больших ГОК в расходных материалах.

Нарушение технологии прокатки приводит к появлению брака, который резко снижает ресурс изделий. Самый опасный дефект - внутренние трещины и радиальные расслоения. Они возникают при перегреве металла или при слишком высокой скорости обжатия заготовки. На поверхности могут появиться «усы» - тонкие наплывы металла по краям калибра валка. Этот изъян мешает правильному и свободному вращению шара в узлах машин.

Если мастер плохо очистил заготовку от окалины перед станом, на сфере останутся глубокие раковины. Неравномерный нагрев прутка вызывает недопустимую овальность и отклонение от заданного чертежом диаметра. Пережог стали в печи делает шар хрупким, и он может разрушиться при первом же сильном ударе. Контролеры ОТК постоянно отбирают пробы из потока для проверки фактической твердости и геометрии.

Своевременная замена изношенных валков полностью исключает появление массового брака. Качественное производство гарантирует полное отсутствие дефектов в 99% изделий в каждой партии.

Мелющие шары из обычной черной стали часто не требуют специальной защиты, если их используют по назначению сразу после отгрузки. При длительном хранении на открытых площадках металл покрывается слоем ржавчины, что допустимо для мельниц. Но для ответственных подшипниковых шаров и изделий из спецсталей заводы обязательно применяют консервацию.

Продукцию тщательно промывают и покрывают тонким слоем антикоррозийного масла или жидкого ингибитора. Это защищает поверхность от влаги при перевозке морем или по железной дороге.

Декоративные шары из полированной нержавейки упаковывают в индивидуальную пленку или плотную бумагу для защиты от царапин. Мелкие партии шариков хранят в герметичных пластиковых контейнерах. Крупные тела перевозят навалом в полувагонах или в прочных мешках.

Маркировка на упаковке содержит подробные данные о весе, диаметре и группе твердости. Правильная упаковка сохраняет товарный вид и свойства проката до момента его загрузки в мельницу или на конвейер.
