Шаропрокатные станы

Станина стана - массивная литая или сварная конструкция из высокопрочного чугуна или стали, которая должна гасить вибрации при вращении тяжелых валков. Основание крепят к бетонному фундаменту при помощи мощных анкерных болтов, чтобы обеспечить абсолютную неподвижность оборудования при нагрузках. Внутри стального корпуса располагают направляющие для перемещения подушек рабочих валков.

Суммарную прочность рамной части всегда рассчитывают с кратным запасом, так как при деформации горячего металла возникают радиальные и осевые усилия в десятки тонн. Поверхности сопряжения проходят фрезеровку для достижения идеальной плоскостности и исключения перекосов при сборке основных модулей.

В процессе прокатки защитные стальные кожухи полностью закрывают подвижные элементы привода и открытую рабочую зону. Эти экраны изготавливают из особых жаростойких сплавов, которые не теряют форму при постоянном интенсивном тепловом излучении от металла с температурой свыше +1200℃. В нижней части литой станины предусматривают глубокие каналы для отвода окалины и грязной жидкости в систему фильтрации.

Для изготовления валков выбирают легированные инструментальные стали с высоким содержанием хрома и марганца. Эти элементы повышают выносливость и сопротивление термической усталости, которая возникает при циклическом нагреве и охлаждении инструмента.

Твердость поверхности после термической обработки достигает 58-62 HRC, что гарантирует сохранение геометрии калибров при длительной эксплуатации. Внутреннюю часть валка оставляют более вязкой, чтобы деталь не лопнула от динамических нагрузок и ударов заготовки. Часто используют сталь марок 50ХН или 60ХН, потому что они обладают хорошей прокаливаемостью. На рабочую поверхность иногда наносят наплавки из твердых сплавов, которые значительно увеличивают межремонтный интервал оборудования.

Калибры на валках имеют сложный профиль с переменным шагом винтовой нарезки. Такое решение позволяет плавно захватывать цилиндрическую заготовку и постепенно формировать из нее шар без образования дефектов и глубоких трещин. Шероховатость канавок поддерживают на максимально низком уровне, чтобы снизить силу трения и уменьшить паразитный нагрев инструмента.

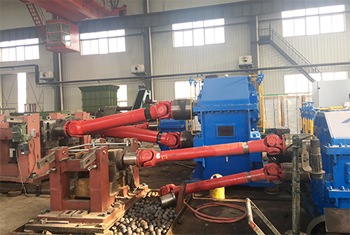

Трансмиссия оборудования включает электродвигатель, редуктор и систему шпинделей для передачи крутящего момента на валки. Мощность привода может достигать 500 кВт и выше, так как процесс деформации металла требует огромных энергетических затрат. Редуктор понижает частоту вращения вала и увеличивает крутящий момент до нужных значений.

В конструкции используют косозубые или шевронные шестерни, которые обеспечивают плавность хода и низкий уровень шума. Корпус трансмиссии изготавливают из толстостенного литья для защиты внутренних передач от внешних воздействий и пыли. Для соединения узлов применяют зубчатые муфты, которые компенсируют несоосности валов и гасят крутильные колебания.

Шпиндели передают вращение непосредственно на рабочие валки через специальные шарнирные соединения. Эти элементы позволяют валкам менять положение в пространстве, когда нужно настроить диаметр прокатываемых шаров. Внутри трансмиссии циркулирует жидкое масло для непрерывного смазывания зацеплений и подшипников. Датчики температуры и давления следят за состоянием смазочной среды в режиме реального времени.

Эта система обеспечивает непрерывную подачу горячих штанг из нагревательной печи непосредственно в рабочую клеть стана. Она состоит из приемного рольганга, сталкивателя и направляющих желобов, которые удерживают заготовку в нужном положении. Механизм работает синхронно с главным приводом, чтобы заготовки поступали в калибры через равные промежутки времени.

Скорость движения рольганга можно регулировать в широком диапазоне в зависимости от диаметра изделий и темпа производства. Это исключает простои оборудования и позволяет поддерживать стабильный температурный режим процесса. Использование автоматики убирает необходимость ручного труда в опасной зоне с высокими температурами и движущимися частями.

В состав системы входят бесконтактные оптические датчики, которые фиксируют положение переднего края заготовки и дают команду на запуск подающего устройства. Если штанга имеет искривление или недостаточную температуру, автоматика блокирует подачу и подает сигнал на пульт управления. Захватные устройства имеют специальную форму для надежного удержания круглого проката разного диаметра без проскальзывания. Механизмы изготавливают из износостойких материалов, так как они постоянно контактируют с твердой окалиной и подвергаются абразивному износу.

Параметры винтовых канавок рассчитывают на основе математических моделей течения металла при поперечно-винтовой прокатке. Главный фактор — диаметр готового шара, который определяет глубину и радиус профиля на поверхности валка.

Угол наклона винтовой линии выбирают так, чтобы обеспечить надежный захват заготовки и ее осевое перемещение со строго заданной скоростью. Ширина реборд между канавками должна выдерживать давление металла и не крошиться при длительной нагрузке. При проектировании учитывают коэффициент теплового расширения стали, поэтому размеры калибра делают немного больше финальных параметров холодного изделия. Оптимальная геометрия исключает появление осевых пустот и рыхлостей внутри готового шара.

В начале винтовой линии делают специальный вводный участок, где глубина канавки плавно увеличивается для постепенного обжатия штанги. В середине калибра располагают формующую зону, где деталь приобретает окончательный сферический вид. Завершает профиль калибрующий участок, который сглаживает неровности и отделяет готовый шар от основной заготовки. Расстояние между гребнями канавок должно соответствовать объему металла, который необходим для формирования одного изделия.

Перед подачей на стан заготовки проходят через индукционные нагреватели или газовые печи проходного типа. Индукционные установки предпочтительнее, потому что они обеспечивают очень быстрый и равномерный нагрев по всему сечению штанги. Внутри индуктора создается переменное магнитное поле, которое вызывает появление вихревых токов в металле.

Этот метод позволяет достичь температуры +1200℃ за несколько минут и минимизирует образование окалины на поверхности. Компактные размеры индукционных модулей позволяют встраивать их непосредственно в технологическую линию перед клетью стана. Система управления мощностью позволяет точно поддерживать заданный градус с погрешностью не более 10℃.

Газовые печи используют при больших объемах производства и необходимости нагрева длинных штанг в пачках. В таких агрегатах заготовки перемещаются по поду печи при помощи шагающих балок или роликов. Камеры делят на несколько температурных зон, чтобы обеспечить плавный подъем температуры и исключить появление внутренних трещин в легированной стали. Современные горелки обеспечивают полное сгорание топлива и снижают выбросы вредных веществ в атмосферу цеха.

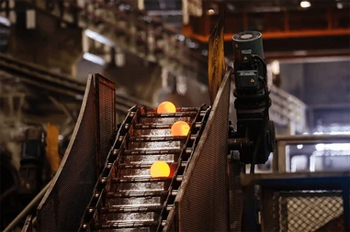

Выгрузной конвейер принимает готовые раскаленные шары из клети стана и транспортирует их в накопительные бункеры или на участок закалки. Устройство представляет собой цепной или сетчатый транспортер, который движется с заданной скоростью внутри закрытого или открытого короба. Длину конвейера рассчитывают так, чтобы за время пути температура металла снизилась до необходимых значений.

Над лентой располагают мощные вентиляторы для принудительного обдува изделий потоками холодного воздуха. В некоторых модификациях используют форсунки для мелкодисперсного распыления воды, что ускоряет процесс отвода тепла. Равномерное охлаждение со всех сторон предотвращает появление внутренних напряжений и сохраняет структуру металла.

Конструкция транспортера включает боковые борта, которые не позволяют круглым деталям скатываться с движущейся поверхности. Все элементы конвейера изготавливают из жаропрочной стали, потому что они постоянно контактируют с предметами, нагретыми до +900℃. В нижней части предусмотрены поддоны для сбора осыпающейся окалины и излишков воды. Скорость движения ленты можно менять через частотный преобразователь, чтобы подстроиться под текущую производительность прокатного стана.

Ультразвуковые датчики в составе линии контроля качества служат для поиска скрытых внутренних дефектов в готовых стальных шарах. Звуковые волны высокой частоты проникают сквозь металл и отражаются от любых неоднородностей: пор, раковин или несплошностей.

Прибор фиксирует время возврата эха и определяет точное местоположение и размер дефекта внутри сферы. Такой метод не требует разрушения изделия и позволяет проверять 100% выпускаемой продукции в автоматическом режиме. Датчики монтируют в специальные иммерсионные ванны или используют контактные головки с подачей контактной жидкости. Это важно для шаров, которые будут работать в ответственных подшипниках или в мельницах под большими нагрузками.

Информация с ультразвуковых сканеров поступает на промышленный компьютер, который сравнивает полученные данные с эталонными значениями. Если внутренний дефект превышает допустимые нормы, автоматика активирует пневматический толкатель для сброса бракованной детали в отдельный контейнер. Система ведет статистику брака и помогает быстро выявить нарушения в технологии нагрева или прокатки.

Централизованная система смазки обеспечивает автоматическую подачу масла или консистентного состава ко всем трущимся узлам шаропрокатного стана. В ее состав входят основной резервуар, насосная станция, сеть трубопроводов и дозирующие питатели.

Насос создает давление в системе, под действием которого смазочный материал поступает к подшипникам валков, зубчатым передачам и направляющим станины. Дозаторы отмеряют строго определенное количество вещества для каждой точки, чтобы исключить дефицит или избыточный расход. Использование закрытой системы защищает смазку от попадания абразивной пыли, окалины и влаги из внешней среды. Это значительно снижает коэффициент трения и предотвращает износ деталей.

В системе обязательно устанавливают фильтры тонкой очистки, которые задерживают микроскопические частицы металла и продукты окисления масла. Теплообменники охлаждают смазочную жидкость, которая нагревается при контакте с горячими узлами клети стана. Датчики давления и потока на каждой ветке трубопровода контролируют исправность линии и отсутствие засоров.

Подшипники качения для рабочих валков шаропрокатного стана работают в условиях экстремальных радиальных и осевых нагрузок. В конструкции применяют четырехрядные конические или цилиндрические роликовые подшипники, которые обладают максимальной грузоподъемностью.

Эти узлы изготавливают из специальных марок стали с повышенной чистотой по неметаллическим включениям для предотвращения выкрашивания беговых дорожек. Внутренние зазоры рассчитывают с учетом значительного теплового расширения вала при контакте с горячим прокатом. Уплотнения подшипниковых узлов имеют сложную лабиринтную структуру, которая надежно защищает внутренние элементы от проникновения воды и мелкой окалины. Корпуса подшипников, называемые подушками, имеют массивные стенки для передачи усилий на станину стана.

Для повышения ресурса применяют принудительную циркуляцию масла через полость подшипника, которая одновременно смазывает и отводит избыточное тепло. Наружные кольца устанавливают в подушки с определенным натягом, чтобы исключить их проворачивание при вибрациях. Посадочные поверхности валков проходят прецизионную шлифовку для обеспечения идеального контакта с внутренним кольцом.

Защита главного электродвигателя включает электрические и механические системы, которые срабатывают при превышении допустимых параметров работы. В электрическом шкафу устанавливают автоматические выключатели и тепловые реле, которые разрывают цепь при резком скачке тока или перегреве обмоток.

Современные частотные преобразователи позволяют мягко ограничивать крутящий момент, если заготовка заклинивает в валках или имеет слишком низкую температуру. Система управления постоянно анализирует потребляемую мощность и сравнивает ее с расчетными характеристиками для данного режима прокатки. Это позволяет избежать поломок электромотора при внештатных ситуациях.

Механическая защита часто состоит из предохранительных муфт со срезными штифтами или дисками, которые устанавливают на валах трансмиссии. При превышении критического крутящего момента штифты разрушаются, и связь между двигателем и рабочей клетью мгновенно разрывается. Такое решение спасает зубчатые колеса редуктора и шпиндели от необратимой деформации. После срабатывания защиты и устранения причины заклинивания предохранители заменяют новыми.

Встроенная измерительная система отслеживает геометрические и физические параметры процесса прокатки стальных шаров. Оптические лазерные сканеры измеряют диаметр и овальность каждого изделия сразу после его выхода из рабочих валков. Приборы работают бесконтактно, поэтому высокая температура металла не влияет на точность полученных результатов.

Информация выводится на монитор пульта управления в виде графиков и цифровых значений. Если диаметр шара начинает выходить за пределы допуска, система дает сигнал на корректировку положения валков или изменение скорости подачи. Это позволяет минимизировать количество брака и быстро настраивать оборудование под новые производственные задачи.

Кроме геометрии, датчики контролируют температуру поверхности заготовок и готовых изделий при помощи инфракрасных пирометров. Эти данные важны для соблюдения правильного режима охлаждения и получения нужной микроструктуры стали. Система также фиксирует осевые усилия на валках и давление в гидросистеме натяжения, что позволяет судить о степени износа инструмента.

Двухвалковые клети имеют наиболее простую конструкцию и применяются для прокатки шаров малого и среднего диаметра. В них два рабочих валка расположены друг напротив друга, а заготовка удерживается в зоне деформации при помощи боковых линеек или направляющих.

Такая схема обеспечивает легкий доступ к инструменту для его замены и простую настройку межцентрового расстояния. Но при больших нагрузках может возникать упругая деформация валов, что немного снижает точность геометрических параметров изделий. Двухвалковые станы отличаются высокой надежностью и меньшей стоимостью изготовления и обслуживания. Они идеально подходят для массового производства стандартных мелющих тел.

Четырехвалковые клети используют для получения шаров большого диаметра или при работе с труднодеформируемыми марками стали. В такой конструкции два рабочих валка малого диаметра опираются на два массивных опорных вала. Это техническое решение резко увеличивает жесткость системы и практически полностью исключает прогиб инструмента под нагрузкой. Четырехвалковая схема позволяет прикладывать колоссальные усилия прессования без потери точности прокатки.
