Прокатка на пилигримовых станах

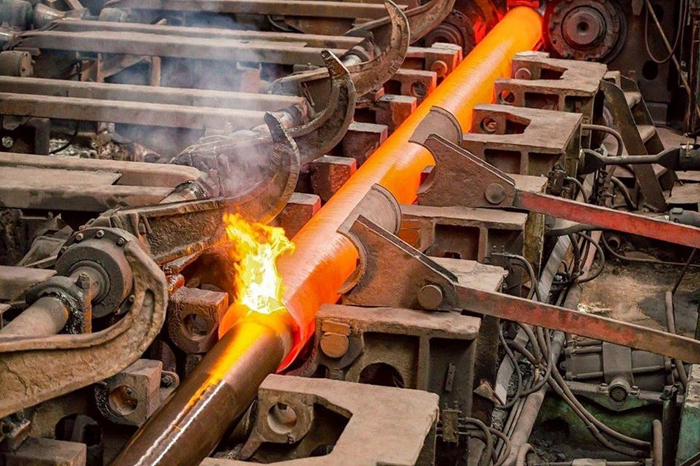

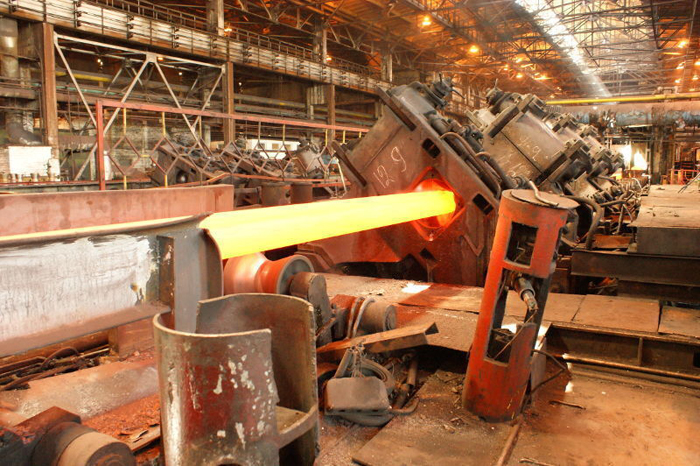

Название технологии напрямую описывает уникальную кинематику движения заготовки в процессе обработки. Механизм подачи перемещает гильзу в рабочую зону короткими рывками, после чего валки совершают обжатие и выталкивают металл обратно в сторону подачи. Этот прерывистый цикл напоминает специфический «шаг пилигрима» - два вперед и один назад. Такая схема позволяет мастерам осуществлять колоссальную деформацию металла за один проход, превращая короткую толстостенную гильзу в длинную трубу.

Валки имеют переменный радиус калибра, что обеспечивает постепенное нарастание давления на заготовку. В момент соприкосновения гребня валка с металлом происходит мгновенное обжатие, а при повороте в холостую зону освобождается место для нового шага подачи. Оператор настраивает частоту этих циклов в зависимости от требуемой толщины стенки и марки стали.

Пилигримовый метод исключает необходимость установки длинной цепочки последовательных клетей, что делает оборудование компактным при сохранении высокой мощности деформации. За один цикл станок увеличивает длину изделия в 5–10 раз.

Длина готового изделия на пилигримовом стане ограничена только габаритами приемного стола и длиной используемой дорновой оправки. В современной промышленности мастера успешно выпускают бесшовные трубы длиной 30–40 м и более. Такие сверхдлинные трубы пользуются огромным спросом при строительстве магистральных трубопроводов и сложных промышленных объектов, так как позволяют сократить количество сварных стыков на линии. Это существенно повышает общую надежность системы и снижает затраты заказчика на монтаж и неразрушающий контроль швов.

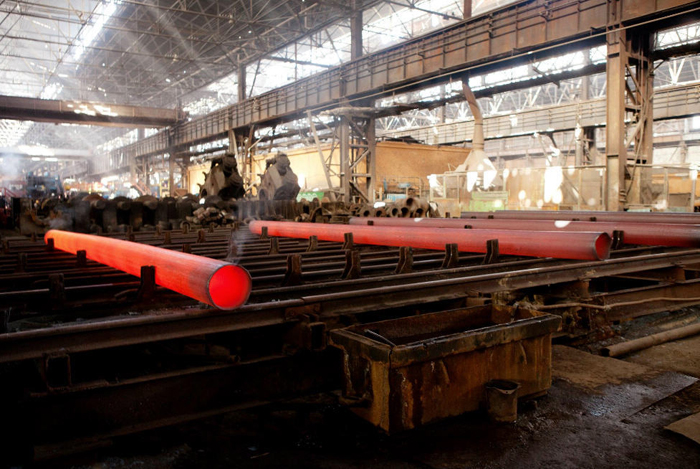

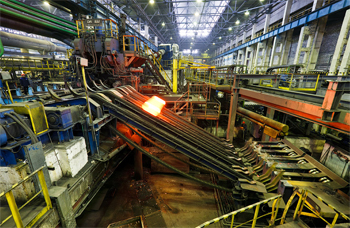

Для работы с такими размерами инженеры используют мощные системы рольгангов и автоматизированные охладительные кровати. Вес одной трубы может достигать 5–7 т. После завершения прокатки длинную плеть металла подают на дисковые пилы для нарезки на стандартные мерные отрезки по 10–12 м или в соответствии с техническим заданием клиента. Точность поддержания длины на автоматических линиях составляет ±5–10 мм.

При производстве особо длинных труб технологи следят за температурой металла, чтобы избежать искривления изделия под собственным весом в горячем состоянии.

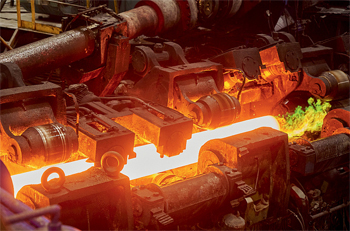

Дорновая оправка - основной рабочий инструмент, определяющий внутренний диаметр и качество внутренней поверхности трубы. Мастера вводят стальной стержень внутрь разогретой гильзы перед началом прокатки. Валки обжимают металл снаружи, прижимая его к поверхности дорна. Это гарантирует идеальную калибровку внутреннего отверстия и предотвращает схлопывание стенок под огромным давлением. Поверхность дорна подвергают тщательной шлифовке и термической обработке, чтобы исключить налипание горячей стали на инструмент.

После завершения прокатки дорн извлекают из трубы на специальных вытяжных машинах. Качество внутренней поверхности после дорновой прокатки соответствует высоким стандартам, что необходимо для труб высокого давления в энергетике. Дорны изготавливают из жаропрочных сплавов, так как они постоянно контактируют с металлом температурой +1100–1200°C.

Операторы используют графитовые смазки для облегчения скольжения и продления ресурса инструмента. Правильный подбор диаметра оправки позволяет выпускать трубы с очень точными параметрами внутреннего прохода, что важно для беспрепятственного движения рабочих сред в нефтегазовых сетях.

Пилигримовая технология отлично подходит для обработки нержавеющих и высоколегированных марок стали. Материалы обладают высоким сопротивлением деформации, но стан развивает достаточное усилие для их пластического течения. Мастера учитывают низкую теплопроводность нержавейки, поэтому нагрев гильз проводят медленнее, чем для углеродистых сталей. Это предотвращает появление внутренних трещин из-за температурных напряжений. Температурный интервал прокатки для марок типа 12Х18Н10Т поддерживают очень строго: в пределах +1150–1000°C.

Процесс требует интенсивного использования технологической смазки, так как нержавеющая сталь склонна к интенсивному налипанию на рабочие валки и оправку. После прокатки такие трубы проходят обязательную стадию аустенизации - нагрева и быстрого охлаждения в воде для восстановления коррозионной стойкости. Поверхность нержавеющих труб после пилигримового стана имеет чистый вид и требует минимальной мехобработки.

Заказчики из химической и пищевой промышленности часто выбирают именно такие бесшовные трубы из-за их высокой однородности и отсутствия шва, ведь в сварных изделиях он выступает зоной риска для межкристаллитной коррозии.

«Пилигримова головка» - технологический отход, который образуется на переднем конце трубы в начале процесса. Из-за специфики захвата металла валками первый участок трубы не получает должной деформации и имеет неправильную форму с избыточной толщиной стенки. Также на заднем конце трубы остается «хвост» - часть гильзы, которую валки не могут захватить до конца. Мастера обрезают эти дефектные участки на пилах горячей резки сразу после выхода изделия из клети.

Длина обрези обычно составляет от 300 мм до 800 мм с каждой стороны в зависимости от диаметра трубы. Эти отходы составляют 3–7% от общей массы заготовки. Обрезанные концы направляют на переплавку в сталеплавильный цех, так как они имеют известный химический состав и высокую чистоту. Инженеры стремятся минимизировать объем «пилигримовой головки» за счет точной настройки механизмов подачи и оптимизации профиля валков.

Наличие этого этапа означает, что заказчик получает трубу с гарантированно стабильной толщиной стенки по всей длине. Концы труб после обрезки имеют ровный перпендикулярный срез, полностью готовый к дальнейшей нарезке резьбы или к сварке встык на объекте.

Пилигримовые станы обеспечивают высокую точность геометрических параметров бесшовных труб. Стандартные допуски по толщине стенки составляют ±10–12.5% для труб общего назначения. При использовании калиброванного инструмента и систем автоматического контроля мастера добиваются более жестких допусков - в пределах ±5–8%. Точность зависит от состояния поверхности оправки и степени износа калибров валков. Валки имеют сложный профиль с зоной выпуска, что предотвращает появление «усов» и заусенцев на поверхности трубы.

Операторы регулярно замеряют толщину стенки с помощью ультразвуковых толщиномеров в нескольких точках по окружности. Равномерность стенки - обязательный параметр для труб, работающих под высоким давлением, так как любое локальное утонение снижает предел прочности всей системы.

Пилигримовый метод выигрывает у многих других способов прокатки именно за счет возможности плотного обжатия металла на жесткой оправке. Это гарантирует стабильность характеристик трубы на всем протяжении многометровой плети. Сошедший со стана продукт выдерживает расчетные нагрузки без риска разрыва в слабых зонах, что подтверждают обязательные гидроиспытания на заводе.

Чистота внешней и внутренней поверхности трубы - результат многоступенчатой подготовки и строгого контроля режима прокатки. Перед подачей в стан мастера удаляют со стальных гильз окалину с помощью установок гидросбива под давлением воды до 200 бар. Это исключает впрессовывание окислов в тело трубы. Внутреннюю полость гильзы продувают сжатым воздухом или паром для удаления мусора и пыли. В процессе деформации валки постоянно охлаждают водой, которая также смывает образующиеся частицы металла.

Использование качественных смазок на основе графита предотвращает появление задиров и царапин от контакта с инструментом. После выхода из стана трубы проходят визуальный контроль и проверку на наличие дефектов типа плен, закатов или трещин. Если ТЗ предусматривает повышенные требования к чистоте, изделия подвергают дополнительной дробеструйной очистке или химическому травлению в ваннах с кислотой. Это полностью удаляет остатки окалины и придает металлу ровный серый оттенок.

Для труб нефтегазового сортамента гладкая внутренняя поверхность снижает гидравлическое сопротивление и предотвращает скопление парафиновых отложений при эксплуатации скважин.

Бесшовные трубы, изготовленные на пилигримовых станах, обладают абсолютной однородностью физических и механических свойств по всему периметру. В отличие от сварных изделий, здесь отсутствует сварной шов - место концентрации напряжений и потенциальный очаг коррозии. Прокатанная труба одинаково хорошо выдерживает давление в любой точке окружности. Это позволяет использовать ее в самых ответственных узлах: котлах высокого давления, авиационных двигателях и гидравлических системах.

Метод горячей деформации уплотняет структуру металла, делая его более устойчивым к циклическим нагрузкам и вибрациям. Сварной шов при термическом воздействии меняет кристаллическую решетку стали, что часто требует дополнительного дорогостоящего отжига. Бесшовная труба изначально лишена этих недостатков.

Хотя себестоимость пилигримовой прокатки выше производства сварных труб, долговечность и безопасность эксплуатации таких изделий полностью окупают вложения. Заказчики выбирают бесшовный прокат как единственный вариант, гарантирующий отсутствие скрытых дефектов в соединительных линиях критически важных агрегатов.

Тяжелые пилигримовые станы позволяют выпускать трубы диаметром до 550–650 мм. Это рекордные показатели для бесшовного горячекатаного производства. Для получения таких гигантов мастера используют массивные слитки весом до 10–15 т, которые предварительно проходят стадию прошивки на косовалковых станах. Толщина стенки у труб большого диаметра может достигать 60–80 мм. Такие изделия востребованы при строительстве мощных энергетических установок, опор мостов и в качестве заготовок для изготовления крупногабаритных деталей машин.

Процесс прокатки больших диаметров требует от оборудования колоссальной жесткости станин и огромной мощности приводов. Технологи рассчитывают усилие обжатия, чтобы избежать перекоса валков и обеспечить соосность трубы. Скорость прокатки для крупных типоразмеров ниже, чем для малых, но объем выпускаемого металла за одну смену остается высоким.

Каждый такой проект требует индивидуальной подготовки инструмента и тщательного контроля на всех этапах деформации и охлаждения.

Для достижения заданных механических свойств трубы после пилигримового стана часто подвергают термической обработке. В процессе горячей деформации в металле накапливаются внутренние напряжения, а структура зерен может быть неоднородной из-за разницы температур начала и конца процесса. Мастера назначают нормализацию, отжиг или закалку с отпуском в зависимости от марки стали и требований ГОСТ.

Нормализация выравнивает структуру и делает металл более пластичным, что важно для труб, подвергающихся последующей гибке. Для высокопрочных труб нефтяного сортамента применяют закалку с последующим высоким отпуском, что обеспечивает идеальный баланс твердости и ударной вязкости.

Термическая обработка проходит в автоматических проходных печах, где трубы перемещаются вращающимися роликами для обеспечения равномерного нагрева по всей площади. После печи изделия проходят через секции водяного или воздушного охлаждения. Контроль твердости и проведение испытаний на разрыв образцов подтверждают качество термообработки.

Горячекатаные трубы после остывания склонны к быстрому образованию ржавчины под воздействием атмосферной влаги. Для сохранения товарного вида и защиты металла заводы используют консервацию. Перед отправкой на склад готовой продукции трубы проходят через камеру окраски или промасливания. Мастера наносят на внешнюю поверхность тонкий слой защитного лака или ингибированного масла. Это покрытие блокирует доступ кислорода к металлу и предотвращает коррозию в течение 6–12 месяцев при хранении на открытых площадках.

Для ответственных заказов торцы труб закрывают пластиковыми заглушками, чтобы исключить попадание влаги и мусора внутрь изделия. На поверхность каждой трубы наносят четкую маркировку несмываемой краской, указывая номер плавки, марку стали и габариты. Если трубы предназначены для экспорта морем, упаковку усиливают слоем ингибированной бумаги и полиэтиленовой пленки.

Заказчик получает чистый металл без очагов коррозии, что упрощает дальнейшую сварку и нанесение финишных защитных покрытий на объекте. Правильная консервация гарантирует, что прокат сохранит все свои свойства до момента ввода в эксплуатацию.

Расчетный срок службы бесшовных труб, изготовленных методом пилигримовой прокатки, составляет от 25 до 50 лет в зависимости от условий эксплуатации и типа перекачиваемой среды. В сетях теплоснабжения и водоканала такие трубы служат значительно дольше сварных аналогов благодаря отсутствию шва - наиболее уязвимого места для точечной коррозии. Однородная структура металла после горячей деформации сопротивляется эрозии от потока жидкости и абразивному износу.

В нефтегазовой отрасли срок службы определяют агрессивностью среды (наличием сероводорода или углекислого газа), но и здесь бесшовный прокат показывает лучшие результаты по долговечности. Инженеры часто закладывают небольшой припуск на коррозию в толщину стенки при проектировании, что позволяет трубе работать десятилетиями без аварийных прорывов.

Регулярная диагностика методами внутритрубной дефектоскопии подтверждает высокую надежность пилигримовых труб. Экономия средств получается за счет отсутствия внеплановых ремонтов и простоев системы. Высокое качество первичного металла обеспечивает предсказуемую деградацию материала, что позволяет вовремя планировать замену участков сети.

Каждая партия труб с пилигримового стана проходит многоступенчатый технический контроль. Мастера ОТК начинают проверку с визуального осмотра поверхности для выявления наружных дефектов. Далее следуют инструментальные замеры диаметра, толщины стенки и кривизны. Обязательный этап - неразрушающие методы контроля: ультразвуковая дефектоскопия (УЗК) выявляет скрытые внутренние пустоты и трещины, а вихретоковый контроль находит мельчайшие поверхностные дефекты.

Все трубы в обязательном порядке подвергают гидравлическим испытаниям под давлением, превышающим рабочее на 25–50%. Это гарантирует герметичность и прочность металла. В заводской лаборатории специалисты проводят химический анализ стали и механические испытания: на растяжение, сплющивание и ударный изгиб при низких температурах.

Результаты всех проверок заносят в сертификат качества, который сопровождает каждую отгрузку. Заказчик получает полную информацию о характеристиках проката и официальную гарантию завода-изготовителя.
