Зиговка металла

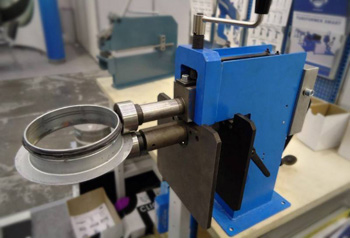

Зиговка - основной метод подготовки торцов труб для их последующей стыковки. С помощью специальных роликов на конце одной трубы формируется кольцевой выступ - упорный зиг. Он ограничивает глубину захода одной детали в другую. Это предотвращает самопроизвольное смещение элементов при монтаже и эксплуатации.

На ответной части часто выполняется ответная канавка под уплотнительное кольцо. Такое сопряжение гарантирует высокую герметичность систем вентиляции, дымоудаления и водостоков. Механический замок, созданный роликами, увеличивает площадь контакта и сопротивление узла на разрыв.

В отличие от сварки такое соединение остается разъемным. Оно позволяет быстро проводить ремонт или модернизацию трубопровода без демонтажа всей магистрали. Точная геометрия зига исключает возникновение паразитных завихрений потока воздуха или жидкости внутри канала.

Формирование ребер жесткости методом зиговки - экономичный способ усиления плоских поверхностей без увеличения веса конструкции. При прокатке ролик создает в листе профильный изгиб. Это резко увеличивает момент инерции сечения материала. Сопротивление заготовки на изгиб возрастает в несколько раз.

Метод позволяет использовать тонкую сталь там, где раньше требовались толстые плиты или наварные уголки. Ребра могут иметь продольное, поперечное или диагональное направление. В процессе деформации металл подвергается наклепу, что дополнительно повышает предел его текучести.

Технология востребована при производстве корпусов промышленного оборудования, крупногабаритных воздуховодов и емкостей. Правильное расположение зигов предотвращает вибрации, исключает эффект «хлопающего железа» и гарантирует сохранение геометрической формы изделия под ветровыми или снеговыми нагрузками.

Зиговочные ролики - основной рабочий инструмент, испытывающий колоссальные контактные напряжения. Для их изготовления применяют высоколегированные инструментальные стали марок Х12МФ, 40Х или 9ХС. Инструмент проходит обязательную термическую обработку до твердости 55–60 HRC. Это обеспечивает износостойкость рабочих кромок при контакте с абразивной окалиной или твердой нержавеющей сталью.

Поверхность роликов подвергается прецизионной шлифовке и полировке. Малейшие дефекты на инструменте приведут к появлению повторяющихся рисок и царапин на каждой детали. Для работы с алюминием часто используют ролики со специальным покрытием для исключения налипания мягкого металла. Конструкция роликов предусматривает возможность их быстрой смены для перехода на другой профиль рельефа.

Регулярная проверка инструмента на биение помогает получить качественный и симметричный рельеф.

Зиговка кромок - первый этап создания безопасного и сверхжесткого края тонколистового изделия. Сначала ролики отгибают борт под определенным углом. Затем в образовавшийся желоб укладывается стальная проволока. Финальный проход роликов полностью обжимает металл листа вокруг сердечника. Этот процесс называют «закаткой проволоки».

Метод радикально повышает жесткость края ведер, баков и открытых патрубков. Закатанная проволока превращает тонкую кромку в мощное кольцо жесткости. Это исключает деформацию горловины при переноске тяжестей или механических ударах. Тщательно выполненная закатка закрывает острую кромку листа, обеспечивая травмобезопасность изделия.

Технология требует точного подбора диаметра проволоки и радиуса роликов. Качественный шов должен быть плотным, ровным и не иметь зазоров, где могла бы скапливаться влага и развиваться коррозия.

Зиговка окрашенного металла возможна при соблюдении ряда технологических условий. Современные полимерные покрытия обладают достаточной эластичностью для деформации без растрескивания. Важно использовать ролики с идеально гладкой поверхностью и увеличенными радиусами скругления профиля. Это минимизирует точечное давление на слой краски.

Рекомендуется применять специальные смазки на водной основе или прокладывать тонкую защитную пленку между роликом и заготовкой. Настройка давления должна быть плавной, чтобы избежать сдвига покрытия относительно металлической основы.

Зиговка окрашенных листов востребована при производстве фасадных элементов и доборных деталей кровли. Отсутствие термического воздействия сохраняет яркость цвета и антикоррозийные свойства полимера. Качественно выполненный рельеф на цветном листе выглядит эстетично и не требует подкраски после монтажа.

Нержавеющая сталь характеризуется высокой вязкостью и способностью к мгновенному упрочнению при холодной деформации. Зиговка таких сплавов требует в два-три раза больших усилий по сравнению с черным металлом. В зоне воздействия роликов происходит интенсивная перестройка кристаллической решетки. Металл становится значительно тверже, но приобретает хрупкость.

При слишком глубокой зиговке или малых радиусах роликов возможно появление микротрещин. Для предотвращения брака технологи применяют многопроходную схему обработки с постепенным увеличением глубины канавки. Важно контролировать скорость вращения, чтобы избежать локального перегрева металла. Сильный нагрев в зоне зига может привести к потере нержавеющих свойств из-за выгорания легирующих элементов.

Правильно выполненная операция обеспечивает зеркальный блеск рельефа и высокую долговечность конструкций в агрессивных средах.

Точность настройки зазора определяет качество формовки и отсутствие деформации краев заготовки. Осевой зазор - расстояние между боковыми плоскостями верхнего и нижнего роликов. Он должен быть чуть больше толщины обрабатываемого металла. Слишком малый зазор приведет к защемлению листа, появлению задиров и быстрому износу подшипников станка. Чрезмерно большой вызовет перекос рельефа и образование волнистости на плоских участках.

При работе с тонкими материалами настройка ведется с точностью до десятых долей миллиметра. Современные станки оснащены микрометрическими винтами для прецизионной корректировки положения валов. Правильный баланс сил прижима и осевого смещения гарантирует получение четкого, симметричного профиля. Это особенно важно при изготовлении декоративных элементов, где важна безупречная чистота каждой линии.

В системах горячего водоснабжения и в дымоходах металл подвергается значительным колебаниям размеров при нагреве и охлаждении. Зиговка позволяет создавать на трубах участки с гофрированным рельефом, выполняющие роль демпферов.

Серия кольцевых выступов работает как пружина, поглощая осевые перемещения трубы. Это предотвращает деформацию магистрали, вырыв крепежных кронштейнов и разгерметизацию стыков. Ребра жесткости также способствуют более интенсивному теплообмену с окружающей средой. Зигованные участки увеличивают площадь поверхности трубы, что полезно для радиаторных систем.

Проектирование количества и глубины зигов базируется на теплотехнических расчетах системы. Использование зиговки как метода термокомпенсации упрощает конструкцию трубопровода. Это исключает необходимость установки дорогих и сложных сильфонных компенсаторов в бытовых и промышленных сетях.

Расположение рельефа относительно кромок заготовки строго ограничено требованиями прочности и устойчивости металла. Если зиг расположен слишком близко к свободному краю, тонкая полоса металла может выгнуться дугой или пойти волной. Это называют дефектом краевой нестабильности.

По общему правилу, минимальное расстояние от центра зига до края должно составлять не менее 3-5 ширин самой канавки. Для сохранения прямолинейности края труб часто применяют упорные кольца на валах станка. Они фиксируют заготовку в процессе вращения. При необходимости выполнения зига в край листа используют специальную оснастку с поддержкой.

Соблюдение этих лимитов гарантирует отсутствие перекосов и обеспечивает легкую стыковку деталей. Правильный расчет полей вокруг зигованной зоны позволяет сохранить общую плоскостность листа без применения последующей правки.

Автоматизация процесса на базе ЧПУ-систем обеспечивает стопроцентную повторяемость параметров рельефа в больших партиях. Программа контролирует усилие прижима роликов, скорость вращения валов и глубину деформации на каждом этапе. Это исключает ошибки оператора и брак из-за неравномерного давления.

Современные центры способны выполнять сложную зиговку по криволинейным контурам. Ролики могут менять положение в процессе движения, создавая переменный профиль или прерывистые ребра. ЧПУ позволяет синхронизировать подачу заготовки и вращение инструмента с высокой точностью. Это необходимо для изготовления уникальных деталей в авиастроении и производстве элитных предметов интерьера.

Высокая скорость переналадки оборудования сокращает сроки выполнения заказов. Автоматика также ведет учет износа инструмента, своевременно сигнализируя о необходимости замены роликов.

Зиговка - ключевой этап подготовки картин металлической кровли. Ролики формируют на кромках листов специфический профиль - фальц. Он может быть одинарным или двойным, стоячим или лежачим. Задача зиговки в этом случае заключается в создании точных геометрических гибов для последующего плотного смыкания.

Качественно выполненный профиль гарантирует полную водонепроницаемость крыши без использования клея или герметиков. Кромки листов входят в зацепление и обжимаются кровельными рамками. Зиговка обеспечивает запас металла для теплового расширения панелей. Ровный и четкий профиль фальца определяет эстетический вид кровли и её долговечность.

Правильная подготовка кромок делает монтаж быстрым и надежным даже на сложных скатных крышах.

Работа с толстостенным прокатом требует мощных стационарных станков с гидравлическим приводом валов. Усилие деформации в таких машинах достигает десятков тонн.

При зиговке толстого металла возникает значительное тепловыделение в зоне контакта. Необходимо использовать системы принудительного охлаждения роликов и подачу смазки под давлением. Процесс формовки глубокого рельефа проводится в несколько проходов. Это предотвращает разрыв волокон стали и поломку валов станка. Для фиксации тяжелых труб применяются выносные опоры и роликовые стойки. В этом случае исключается провисание заготовки и соблюдается перпендикулярность зига к оси трубы.

Толстостенная зиговка востребована в нефтегазовой отрасли и тяжелом машиностроении. Она обеспечивает создание надежных соединительных узлов и усиливающих колец для аппаратов высокого давления.

Скорость вращения роликов напрямую влияет на качество поверхности и точность рельефа. Слишком высокая приводит к проскальзыванию инструмента по металлу. Это вызывает появление «задиров», прижогов и неравномерности глубины канавки. Трение при высоких оборотах провоцирует налипание частиц металла на ролики, что портит поверхность следующих деталей. Чрезмерная скорость также усиливает вибрации оборудования, снижая точность позиционирования заготовки.

При слишком медленной работе производительность падает, а металл в зоне контакта может подвергаться избыточному наклепу. Технологи подбирают оптимальную окружную скорость исходя из диаметра роликов и пластичности сплава. Стабильный скоростной режим обеспечивает получение гладкого, блестящего рельефа без геометрических искажений.

Профессиональная настройка привода продлевает ресурс станка и гарантирует высокое качество финишной отделки.
