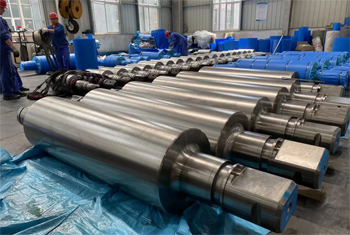

Прокатные валки

Двухслойные чугунные валки ICDP изготавливают методом центробежного литья, который позволяет создать внешнюю оболочку с высоким содержанием карбидов и графита. Наружный рабочий слой обладает феноменальной твердостью, потому что в его состав вводят хром, никель и молибден для сопротивления абразивному износу. Сердцевину и шейки отливают из вязкого высокопрочного чугуна с шаровидным графитом, так как этот материал должен выдерживать огромные нагрузки на изгиб и кручение.

Между слоями обеспечивают зону прочного сплавления металлов, которая предотвращает отслоение бочки при резких термических ударах. Присутствие свободного графита в структуре снижает коэффициент трения, поэтому такие валки практически исключают налипание частиц горячей заготовки на поверхность инструмента.

Глубина активного рабочего слоя составляет от 50 до 100 мм, что позволяет выполнять десятки циклов перешлифовки в процессе долгой эксплуатации. Инструмент этого типа выбирают для финишных клетей листовых станов, когда требуется получить идеальную чистоту поверхности проката. Высокая теплопроводность сплава способствует быстрому отводу энергии в систему охлаждения, что стабилизирует размеры бочки под нагрузкой.

Шейки валков подвергаются интенсивному трению в подшипниковых узлах, поэтому их поверхность защищают методом наплавки износостойких сплавов или установкой сменных втулок. На стальную основу наносят слой металла с высоким содержанием марганца или хрома, который после финишной шлифовки приобретает зеркальный блеск и высокую твердость. Защита исключает появление глубоких задиров и борозд, которые могут возникнуть при попадании мелкой пыли или окалины в зону смазки.

Если шейки имеют значительный износ, их восстанавливают путем проточки и последующего напыления порошковых материалов в среде инертных газов. Это позволяет вернуть первоначальный диаметр посадочного места без изменения физических свойств основного стержня валка.

Для упрочнения поверхности шеек на глубину до 10 мм применяют закалку токами высокой частоты. Термическая обработка создает прочный панцирь, и он надежно удерживает масляную пленку при колоссальных радиальных давлениях. Плавные галтельные переходы между бочкой и шейкой полируют для исключения концентрации напряжений, которые часто становятся причиной поломки валка. Для работы в условиях экстремальных нагрузок используют втулки из цементируемой стали, которые монтируют на шейку с натягом, при помощи нагрева.

Профилировка бочки валка необходима для компенсации упругой деформации металла, которая неизбежно возникает под действием колоссальных усилий прокатки. Когда заготовка проходит через зазор, валки немного прогибаются в центральной части, что может привести к увеличению толщины листа по середине и появлению волнообразности кромок.

Чтобы исключить данный дефект, валку придают небольшую выпуклость (положительную бомбировку) величиной в несколько сотых или десятых долей миллиметра. Под нагрузкой металл распрямляется, и рабочая щель между верхним и нижним инструментом становится идеально параллельной. Точный расчет профиля гарантирует получение плоского проката с минимальными отклонениями по всей ширине полосы.

Величину выпуклости рассчитывают исходя из мощности стана, ширины листа и марки прокатываемой стали. Для разных технологических условий используют валки с цилиндрическим, коническим или вогнутым профилем, если требуется специфическое распределение давлений. В современных автоматизированных линиях применяют валки с переменной геометрией (CVC), которые имеют сложный S-образный профиль бочки.

Кованые валки производят из сплошных стальных слитков методом горячей объемной деформации на мощных гидравлических прессах. Это способ формирует плотную мелкозернистую структуру металла, которая полностью лишена внутренних пустот и неоднородностей литья. Кованая сталь марок 9Х2МФ или 60Х3СМ обладает высочайшей вязкостью и сопротивляемостью к образованию усталостных трещин при циклических нагрузках.

Такие валки выбирают для станов холодной прокатки, где требуется выдерживать экстремальные контактные давления без риска выкрашивания кромок. Инструмент проходит многократную закалку и глубокий отпуск, что обеспечивает стабильность размеров и высокую твердость поверхности до 90-100 HSD.

Однородность материала позволяет достигать зеркальной чистоты поверхности после полировки, что важно для выпуска тончайшей ленты и фольги. Кованые изделия имеют более высокий модуль упругости по сравнению с чугунными аналогами, поэтому меньше деформируются в процессе обжатия твердых сплавов. Процесс ковки также позволяет изготавливать валки сложной ступенчатой формы с минимальными припусками на механическую обработку.

Внутренняя система охлаждения - сеть глубоких осевых и радиальных каналов, которые сверлят в теле валка для циркуляции воды. Основной центральный канал проходит через всю длину вала, а дополнительные периферийные отверстия располагают максимально близко к рабочей поверхности бочки.

Вода поступает в систему под давлением до 10 бар через специальные вращающиеся соединения (манифольды) на торцах шеек. Интенсивный поток жидкости эффективно поглощает тепловую энергию, которую инструмент забирает у раскаленной заготовки, что предотвращает потерю твердости стали. Постоянная циркуляция охладителя исключает неравномерный нагрев валка, который мог бы вызвать тепловой перекос и нарушение точности прокатки.

Сложная геометрия каналов обеспечивает турбулентное движение среды для повышения коэффициента теплоотдачи от металла к воде. Внутренние поверхности отверстий обрабатывают антикоррозийными составами или футеруют медными трубками для предотвращения образования накипи и ржавчины. Если каналы засорятся мелкими частицами из заводского водопровода, валок быстро перегреется и покроется сеткой термических трещин (разгаром). Для контроля работы системы устанавливают датчики расхода и температуры на сливной магистрали каждой клети.

Опорные валки имеют значительно больший диаметр по сравнению с рабочими и служат для предотвращения их изгиба под действием сил прокатки. В четырехвалковых клетях (кварто) они принимают на себя вертикальное давление и передают его на станину станка через подшипниковые узлы. Такая конструкция позволяет использовать рабочие валки малого диаметра, которые эффективнее деформируют металл и обеспечивают большую вытяжку за один проход.

Опорные элементы изготавливают из легированной стали с высокой жесткостью, так как малейшая деформация этого узла приведет к разнотолщинности готового листа. Поверхность опорного валка должна иметь идеальную геометрию для равномерного прижима к рабочему инструменту по всей длине контакта.

Массивные бочки опорных валков также выполняют функцию теплового аккумулятора, сглаживая температурные колебания в зоне деформации. В процессе работы между рабочим и опорным валком возникает трение качения, поэтому обе поверхности должны иметь высокую износостойкость и чистоту обработки. Для предотвращения перегрева шеек проектировщики часто снабжают опорные узлы системами принудительной смазки и охлаждения.

Электроэрозионное текстурирование (EDT) позволяет создавать на поверхности валков микроскопический рельеф с заданной шероховатостью и формой выступов. Процесс проводят в ванне с диэлектрической жидкостью, где между электродом и вращающимся валком возникают тысячи высокочастотных искровых разрядов в секунду. Электрическая дуга мгновенно расплавляет и испаряет микрообъемы металла, образуя на стали серию крошечных кратеров.

Регулируя параметры тока и частоту импульсов, можно с высокой точностью настраивать показатели шероховатости Ra от 0.5 до 15 мкм. Такая технология заменяет традиционную пескоструйную обработку, потому что она обеспечивает идеальную равномерность и повторяемость рисунка по всей площади бочки.

Текстурированная поверхность валка необходима для переноса микрорельефа на лист металла, который предназначен для последующей покраски или штамповки. Микроячейки на стали удерживают смазку в процессе вытяжки кузовных деталей, что предотвращает появление разрывов и задиров в штампе. Матовая поверхность также скрывает мелкие дефекты проката и обеспечивает высокую адгезию лакокрасочных покрытий.

Появление раковин и сколов металла на рабочей поверхности связано с контактной усталостью материала под действием циклических нагрузок. В процессе прокатки в поверхностном слое возникают напряжения сжатия и сдвига, которые со временем приводят к образованию микротрещин. Если внутрь трещины попадает смазка под высоким давлением, она работает как клин и ускоряет разрушение структуры стали или чугуна.

Рано или поздно небольшие фрагменты металла отделяются от основы, оставляя острые выемки, которые отпечатываются на каждой детали или листе. Главная причина ускоренного выкрашивания - превышение допустимых усилий обжатия или наличие твердых неметаллических включений в самом теле валка.

Второй причиной дефектов служит недостаточная вязкость закаленного слоя или ошибки в режиме термической обработки. Если металл будет слишком хрупким, он не сможет поглощать динамические удары при входе заготовки в валки. Выкрашивания также могут быть спровоцированы плохим охлаждением, когда из-за локального перегрева возникают термические напряжения.

Для определения глубины активного твердого слоя на валках применяют методы ультразвуковой дефектоскопии и измерения магнитных свойств металла. Приборы фиксируют границу раздела между закаленной поверхностью и более мягкой сердцевиной, анализируя скорость прохождения акустических волн сквозь структуру стали. Эта информация важна для планирования ресурса оснастки.

Оператор заносит данные замеров в электронный паспорт изделия после каждой перешлифовки для отслеживания динамики уменьшения диаметра. Точность таких измерений составляет около 1 мм, что достаточно для безопасной эксплуатации тяжелого инструмента.

Дополнительно используют метод вихревых токов, который позволяет оценивать однородность твердости по всей площади бочки. Если прибор фиксирует «мягкие пятна», это указывает на локальный перегрев или выработку ресурса закаленного металла. В процессе изготовления валков толщину слоя проверяют на контрольных образцах-свидетелях, которые проходят термообработку вместе с основной деталью. Важно знать остаточный ресурс перед каждой кампанией прокатки, чтобы исключить внезапную потерю качества поверхности проката в середине цикла.

Четырехрядные конические или цилиндрические роликовые подшипники устанавливают на шейки валков для восприятия радиальных нагрузок при высоких скоростях вращения. Наличие четырех рядов тел качения позволяет эффективно распределять давление от многотонного веса валка и усилий деформации металла.

Такая конструкция обладает высочайшей жесткостью, она исключает малейшие радиальные люфты, которые могли бы привести к биению инструмента и браку проката. Подшипники изготавливают из чистого вакуумированного сплава с прецизионной точностью обработки беговых дорожек по 2 или 4 классу. Использование этих узлов гарантирует стабильность зазора между валками во всем диапазоне рабочих режимов.

Обоймы подшипников монтируют в массивные стальные корпуса (подушки), которые снабжают каналами для принудительной подачи смазки. Система масляного тумана или циркуляционной смазки под давлением создает устойчивый защитный слой, предотвращая перегрев и заклинивание при круглосуточной работе. Для защиты от попадания агрессивной воды и окалины узлы снабжают многослойными лабиринтными и кассетными уплотнениями.

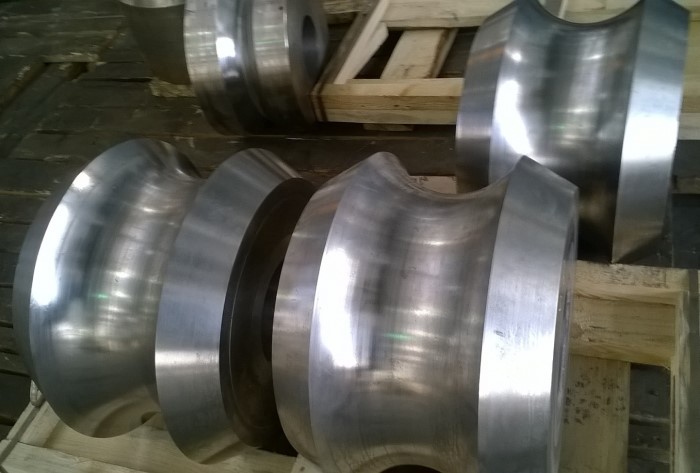

Композитные валки состоят из прочного стального вала-оси и напрессованного на него сменного рабочего бандажа из сверхтвердого сплава или чугуна. Такая компоновка позволяет значительно снизить стоимость эксплуатации, так как при износе или поломке заменяют только внешнее кольцо, а дорогая ось используется многократно.

Бандажи изготавливают методом центробежного литья или порошковой металлургии, достигая характеристик, недоступных для цельных стальных поковок. Соединение деталей выполняют с большим натягом при помощи тепловой посадки. Это гарантирует надежную передачу крутящего момента без проскальзывания под нагрузкой. Конструкция идеально подходит для калибрующих клетей и прокатки арматуры, где износ калибров происходит неравномерно.

Использование разных материалов для оси и оболочки позволяет оптимизировать свойства инструмента: центр остается вязким и прочным, а поверхность - максимально твердой. Это предотвращает внезапные поломки валков при попадании в стан холодных концов заготовок или инородных предметов. Для фиксации бандажей от осевого смещения применяют стопорные кольца или специальные шлицевые замки на валу.

Для исключения блокировки валков из-за теплового расширения металла в подшипниковых узлах применяют системы температурной стабилизации и увеличенные тепловые зазоры. Подушки валков оснащают внутренними водяными рубашками, которые поддерживают температуру корпуса в пределах +40-60℃. Это предотвращает деформацию посадочных мест и сохраняет работоспособность уплотнений при контакте с разогретыми шейками валков.

Масло в систему смазки подают через теплообменники. Они охлаждают жидкость перед ее поступлением в подшипник, эффективно забирая излишки тепла. Электроника постоянно отслеживает разницу температур между валком и корпусом опоры, предупреждая оператора об опасном сближении параметров.

В конструкции подшипников используют ролики с модифицированным профилем и сепараторы из термостабильных полимеров или латуни. При монтаже узлов строго выдерживают осевые люфты, которые компенсируют удлинение вала при его нагреве во время многосменной работы. Использование синтетических смазок с высоким индексом вязкости гарантирует сохранение защитной пленки даже при кратковременных температурных скачках.
