Зиговочные станки

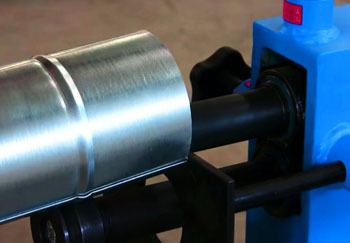

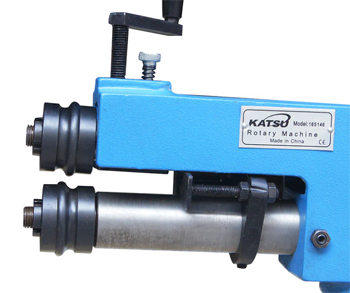

Валы - массивные стальные цилиндры, которые монтируют в мощных подшипниковых узлах внутри корпуса станка. Верхний вал обычно делают подвижным в вертикальной плоскости, так как такое решение позволяет регулировать усилие прижима и глубину формирования канавки. Жестко зафиксированный нижний вал передает основной крутящий момент от привода через систему шестерен.

Оба элемента изготавливают из закаленной легированной стали. Этот материал выдерживает колоссальные нагрузки при работе с толстолистовым металлом. Точная шлифовка посадочных мест исключает радиальное биение, которое могло бы привести к искривлению готового рельефа на поверхности заготовки.

Внутренние механизмы включают эксцентриковые или винтовые устройства для смещения одного вала относительно другого. Подобная настройка обеспечивает идеальную параллельность осей и гарантирует равномерную глубину профиля по всей длине обрабатываемого изделия. В тяжелых промышленных моделях применяют гидравлические цилиндры для автоматического поджима. Эти узлы позволяют развивать усилие деформации до 5 т и выше.

Выносная ножная педаль позволяет полностью освободить руки для точного позиционирования листа в рабочей зоне. Когда заготовку подают между роликами, необходимо поддерживать ее под определенным углом для получения ровного кругового зига. Электрическая педаль обеспечивает мгновенный пуск и остановку двигателя без необходимости отвлекаться на ручные переключатели.

Эта техническая особенность повышает общую безопасность труда. В случае возникновения нештатной ситуации ногу просто убирают с платформы. Механизм сразу прекращает вращение валов и блокирует движение инструмента. Оборудование замирает, что предотвращает порчу материала.

Конструкцию педали снабжают защитным стальным кожухом. Он исключает случайное нажатие при падении инструментов или обрезков металла. Кабель питания убирают в гибкую бронированную гофру. Она выдерживает наезд погрузчика или удары острыми кромками проката. В современных моделях используют двухпозиционные педали. Легкое нажатие включает малую скорость для аккуратной настройки старта. Полное давление на платформу разгоняет привод до номинальных оборотов.

Для формирования профиля на листах из мягкой стали выбирают ролики из конструкционной стали марки 45 или 40Х. Поверхность инструмента подвергают объемной закалке до твердости 45-50 HRC, чтобы исключить быстрое истирание кромок.

Если станок планируют использовать для обработки нержавеющей стали, заказывают оснастку из высоколегированных сталей типа Х12МФ. Такие сплавы обладают повышенной вязкостью и сопротивлением к образованию сколов при высоких давлениях. Рабочая поверхность проходит финишную полировку, так как гладкий металл снижает трение и предотвращает появление царапин на лицевой стороне заготовки.

Для работы с окрашенным металлом или алюминием применяют ролики с полимерным покрытием. Слой износостойкого полиуретана бережно деформирует лист и не повреждает защитный лакокрасочный слой. Внутреннюю часть ролика снабжают стальной втулкой для надежной посадки на вал без люфтов. Все ролики маркируют для быстрой идентификации типа профиля и радиуса канавки. Выбор правильной твердости оснастки предотвращает налипание частиц металла на инструмент.

Регулируемый упор или ограничительная пластина задает точное расстояние от края листа до центра формируемого зига. Этот элемент монтируют на станине станка при помощи массивных направляющих и винтовых зажимов. Настройка положения упора позволяет выпускать целые партии идентичных деталей с погрешностью не более 0.5 мм.

Поверхность пластины проходит шлифовку, поэтому металл плавно скользит вдоль нее во время вращения роликов. Без жесткой фиксации дистанции канавка может смещаться, что приведет к перекосу при стыковке труб или сборке корпусов. Упор принимает на себя боковое давление заготовки и обеспечивает прямолинейность траектории.

В современных станках устанавливают упоры с цифровой индикацией положения. Электронные датчики выводят информацию на монитор, и это упрощает переналадку станка под новые задачи. Конструкция часто включает дополнительные роликовые опоры на самой пластине. Они снижают сопротивление движению и предотвращают появление задиров на кромке листа. Для выполнения косых зигов упор снабжают механизмом поворота на заданный угол.

Частотный преобразователь плавно меняет скорость вращения электродвигателя путем регулировки частоты подаваемого тока. Электроника позволяет подобрать оптимальный темп формовки для металлов разной толщины и вязкости. При обработке тонкого алюминия скорость снижают до минимума для исключения разрывов и складок на поверхности.

Для серийного выпуска прямых участков вентиляции частоту увеличивают до максимума, что повышает производительность цеха на 30%. Плавный разгон валов защищает шестерни редуктора от резких ударных нагрузок при старте. Инвертор также обеспечивает функцию мгновенного электрического торможения для точной остановки в заданной точке.

Система управления на базе преобразователя экономит электроэнергию, так как двигатель потребляет только необходимую для текущей деформации мощность. Встроенная защита постоянно контролирует параметры тока. При заклинивании роликов или попадании постороннего предмета автоматика мгновенно отключает питание, что спасает обмотки мотора от перегорания и предотвращает поломку валов.

Механизм откидывания или быстрого подъема вала позволяет мгновенно извлечь закрытую кольцевую заготовку после завершения цикла зиговки. В ручных и электромеханических станках для этого используют рычажную систему с эксцентриком.

Одним движением рычага вал поднимают на 20-30 мм, открывая рабочую зону для снятия детали. Эта функция необходима при производстве дымоходов и сегментных колен, когда заготовка охватывает нижний вал целиком. После загрузки нового изделия вал возвращают в исходное положение с сохранением всех настроек глубины прижима, что существенно сокращает время на вспомогательные операции.

В гидравлических моделях подъем осуществляет отдельный вспомогательный цилиндр. Система ЧПУ контролирует этот процесс автоматически по завершении программы обработки. Шарнирные соединения узла откидывания изготавливают из высокопрочных сплавов с бронзовыми втулками для исключения заклинивания. Важно следить за отсутствием люфтов в осях, так как малейшее смещение нарушит соосность роликов под нагрузкой.

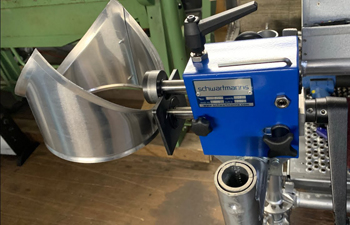

Ролики для гофрирования имеют специфическую зубчатую поверхность, которая формирует на конце трубы серию мелких продольных складок. Это необходимо для уменьшения диаметра торца, чтобы трубы разного размера могли плотно входить друг в друга при монтаже. Шаг и глубину гофров рассчитывают так, чтобы обеспечить максимальную жесткость стыка и предотвратить утечки воздуха.

Инструмент состоит из двух сопрягаемых шестерен с плавным профилем зуба, которые не прорезают металл, а плавно растягивают его. Применение гофрирования исключает необходимость использования дополнительных соединительных муфт и хомутов. Это снижает себестоимость монтажных работ на строительных объектах.

Комплект для гофры изготавливают из износостойкой инструментальной стали с последующим азотированием поверхности. Твердый слой глубиной до 0.3 мм защищает ребра от быстрого затупления при контакте с оцинкованным покрытием. В процессе работы важно соблюдать минимальный зазор между зубьями для исключения закусывания и разрыва волокон стали. Некоторые модели станков позволяют регулировать длину гофрированного участка при помощи сменных колец-ограничителей.

Глубина вылета или зев станка определяет максимальное расстояние от края листа до места нанесения зига. У компактных настольных моделей этот параметр составляет от 100 до 250 мм, что достаточно для обработки небольших заглушек и соединителей. Тяжелые промышленные агрегаты имеют вылет до 1000 мм и более, позволяя наносить ребра жесткости в центральной части широких панелей.

Корпус таких станков делают в виде мощной С-образной станины из литого чугуна для сопротивления колоссальным изгибающим нагрузкам. Увеличение вылета требует усиления валов и подшипниковых узлов, так как плечо приложения силы возрастает. Данная характеристика напрямую влияет на универсальность оборудования на производстве.

При выборе станка учитывают габариты самых крупных заготовок в номенклатуре предприятия. Слишком короткий зев ограничит возможности по изготовлению нестандартных изделий со сложной геометрией. Для сохранения точности при большом вылете применяют поддерживающие столы с шариковыми опорами. Они предотвращают прогиб листа под собственным весом и обеспечивают его стабильное положение в горизонтальной плоскости.

Зубчатые передачи зиговочного станка работают под постоянной динамической нагрузкой, поэтому они нуждаются в надежной защите и смазке. Основной редуктор помещают в герметичный чугунный корпус, который заполняют трансмиссионным маслом для обеспечения режима жидкостного трения. Масляная ванна эффективно отводит тепло от зубьев и предотвращает их перегрев при высоких скоростях вращения.

Для открытых передач применяют густые консистентные смазки с добавлением графита или дисульфида молибдена. Эти составы обладают высокой адгезией и не разлетаются при центробежном вращении колес. Регулярное обновление защитного слоя исключает прямой контакт металла о металл и снижает уровень шума.

Шестерни изготавливают из легированных сталей с последующей цементацией и закалкой зуба до 55 HRC. Точная шлифовка профиля обеспечивает плавность зацепления и отсутствие рывков, которые могут испортить поверхность тонкого листа. Для защиты от металлической пыли и стружки все узлы трансмиссии закрывают стальными кожухами. Попадание абразива в зацепление мгновенно превращает смазку в притирочную пасту, уничтожающую детали за несколько смен.

Пневматический привод верхнего вала обеспечивает стабильное и регулируемое усилие сжатия роликов в автоматическом режиме. Система включает мощный воздушный цилиндр, который опускает инструментальный узел за доли секунды по команде оператора или программы ЧПУ. Это избавляет от необходимости вручную вращать штурвал прижима, что значительно снижает физическую нагрузку на персонал.

Давление в системе настраивают через прецизионный редуктор в зависимости от толщины металла и требуемой глубины зига. Пневматика обеспечивает мягкий контакт роликов с заготовкой, исключая резкие удары и повреждение кромок инструмента. Подобная автоматизация повышает повторяемость результатов при массовом производстве.

Конструкция снабжена гидрокомпенсаторами для гашения вибраций при работе с неоднородным по толщине прокатом. В случае падения давления в заводской сети защитный клапан блокирует вал в поднятом положении для обеспечения безопасности. Пневмоцилиндры имеют высокий ресурс и не требуют частого обслуживания по сравнению с гидравлическими узлами. Использование воздуха в качестве рабочего тела исключает риск протечек масла и загрязнения готовой продукции.

Для защиты массивной станины зиговочного станка применяют многослойное полимерно-порошковое покрытие или эпоксидные эмали высокой твердости. Перед окраской поверхность металла подвергают дробеструйной обработке - для удаления окалины и создания микрорельефа, который улучшает адгезию состава. Порошковый слой запекают в камере при температуре +200℃, что создает прочный панцирь, устойчивый к сколам и ударам тяжелыми листами проката.

Такое покрытие не боится контакта с индустриальными маслами, растворителями и охлаждающими жидкостями, сохраняя первоначальный цвет годами. Сигнальный окрас подвижных частей повышает безопасность работы и облегчает визуальный контроль за механизмами.

Внутренние полости рамы обрабатывают антикоррозийными составами на основе воска или битума для предотвращения скрытого разрушения металла. Все посадочные плоскости под направляющие и валы защищают тонким слоем консервационной смазки, так как краска на эти участки не наносится для сохранения точности размеров. Регулярная очистка корпуса от металлической пыли и подтеков СОЖ предотвращает преждевременное старение лакокрасочного слоя.

Техническое состояние опор валов определяют по уровню шума, вибрации и величине радиального люфта при помощи индикаторов часового типа. В процессе работы подшипники испытывают колоссальные нагрузки от прижима роликов, что со временем ведет к износу беговых дорожек и тел качения.

Если при вращении слышны посторонние стуки или гул, это свидетельствует о начале разрушения сепаратора или нехватке смазки. Замер люфта выполняют в нескольких положениях вала, и при отклонении более 0.05 мм узел подлежит плановой замене. Использование изношенных опор приводит к биению роликов, что вызывает волнообразность зига и быстрый выход из строя шестерен редуктора.

Для мониторинга теплового состояния в корпуса подшипников встраивают термодатчики или используют бесконтактные пирометры во время осмотров. Нагрев узла выше +70℃ указывает на критический износ или заклинивание уплотнений, требующее немедленной остановки станка. В мощных моделях применяют автоматические системы смазки, которые подают масло под давлением к каждому ролику, вымывая продукты износа.
