Сверление металлических листов

Тонкий листовой прокат обладает малой жесткостью, поэтому под действием осевого давления сверла он начинает прогибаться вниз. Когда режущие кромки врезаются в поверхность, металл вокруг отверстия вытягивается и образует воронку.

Данный эффект усиливается, если инструмент затупился и вместо резания начинает просто давить на заготовку. Обычное спиральное сверло часто закусывает край тонкого листа, что приводит к его скручиванию или рывку детали из зажима. Чтобы исключить подобные повреждения, лист плотно фиксируют на жесткой подложке из дерева или пластика.

Подкладка принимает на себя нагрузку и не дает материалу уходить вслед за инструментом в момент выхода. Скорость вращения для тонких заготовок выбирают высокую, а подачу делают минимальной для обеспечения чистого среза. Если расстояние между отверстиями мало, внутренние напряжения могут вызвать коробление всей плоскости изделия. Использование специальных прижимных пластин по всему периметру зоны обработки стабилизирует положение заготовки.

Ступенчатое или конусное сверло имеет уникальную геометрию, которая позволяет постепенно расширять отверстие без риска подрыва тонкого края. Каждая последующая ступень выполняет роль зенкера и снимает фаску с предыдущего диаметра, что исключает появление крупных заусенцев.

Инструмент не затягивает лист вверх по спирали, потому что его режущие кромки имеют малый угол наклона. Одной такой оснасткой можно получать отверстия разных размеров в диапазоне от 4 до 32 мм и более. Это избавляет от необходимости постоянно менять сверла при изготовлении приборных панелей или электрических шкафов.

Конструкция сверла обеспечивает высокую жесткость и отсутствие вибраций даже при работе ручным инструментом. Ступенчатая форма автоматически центрирует инструмент в материале, поэтому отверстия получаются идеально круглыми и соосными. Когда кромка переходит на следующий уровень, она аккуратно зачищает края, что заменяет операцию финишной шлифовки. Для продления ресурса на такие сверла наносят износостойкое напыление из нитрида титана золотистого цвета.

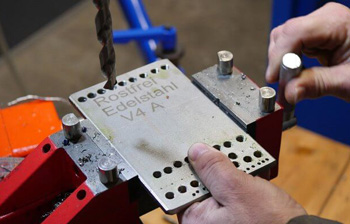

Для повышения производительности несколько листов складывают в плотную стопку и сверлят их за один проход инструмента. Главным условием успеха становится отсутствие зазоров между слоями, куда может набиться мелкая стружка. Если между листами останется воздух, на каждом отверстии образуется заусенец, который не позволит деталям плотно прилегать друг к другу.

Пакет стягивают мощными струбцинами или фиксируют болтами через технологические отверстия по краям. Такой метод гарантирует полную идентичность расположения всех каналов во всей партии изделий. Сверло для пакетной обработки выбирают с длинной рабочей частью и полированными канавками для эффективного вывода отходов.

В процессе работы применяют обильное охлаждение, так как внутри плотной стопки тепло отводится медленнее. Когда инструмент проходит сквозь последний лист, давление на шпиндель снижают для обеспечения чистого выхода. Суммарная толщина пакета не должна превышать возможности спирали сверла по удалению стружки.

Корончатое сверло или кольцевая фреза вырезает в металле только узкую дорожку по периметру будущего отверстия. Инструменту не нужно превращать в стружку весь объем материала в центре, что снижает нагрузку на станок в несколько раз. Это позволяет делать отверстия диаметром до 100 мм в плитах толщиной 50 мм и более на мобильном оборудовании.

Осевое усилие при таком способе остается минимальным, поэтому риск деформации или смещения заготовки сводится к нулю. Центральный керн просто выпадает из коронки после окончания цикла и может быть переработан как полноценный лом.

Скорость работы кольцевой фрезы выше, чем у обычного спирального сверла аналогичного диаметра. Большое количество режущих зубьев на торце коронки обеспечивает плавный ход и высокую чистоту стенок отверстия. Для охлаждения применяют подачу СОЖ под давлением через внутреннюю полость инструмента прямо к кромкам. Коронки из твердого сплава позволяют сверлить даже высокопрочные марки стали без предварительного прогрева.

Заусенцы возникают в момент прорыва нижней поверхности металла, когда оставшийся тонкий слой не режется, а выдавливается наружу. Чтобы снизить высоту этого облоя, в конце рабочего хода подачу шпинделя уменьшают до минимума.

Острота режущих кромок имеет решающее значение, так как затупленный инструмент тянет за собой вязкий металл. Применение жесткой подложки из аналогичного материала или твердой древесины создает эффект замкнутого пространства и препятствует выходу заусенца. Лист должен быть плотно прижат к опоре без малейших зазоров, где могла бы скопиться стружка.

Если отверстие имеет большой диаметр, перед финишем скорость вращения иногда увеличивают для чистого среза перемычки. После выполнения сверления края обрабатывают зенковкой или специальным ручным дебуррером для удаления острых остатков стали. В серийном производстве используют двухстороннее сверление или подкладывают под заготовку жертвенный лист. Такой подход обеспечивает гладкость обеих сторон изделия без дополнительных затрат времени на ручную доводку.

При обработке оцинкованной стали важно сохранить защитное покрытие в зоне вокруг будущего отверстия. Механическое воздействие и нагрев могут вызвать отслоение или выгорание цинкового слоя, что приведет к появлению ржавчины.

Для работы выбирают сверла с острой заточкой и полированными поверхностями для снижения трения. Скорость вращения поддерживают на умеренном уровне, чтобы избежать перегрева металла и плавления защитного состава. Использование специальных смазок помогает крошкам металла легче отходить от инструмента и не царапать поверхность заготовки.

После завершения сверления края отверстия остаются незащищенными, так как цинк в этом месте полностью удаляют. Поэтому торцы обязательно обрабатывают холодным цинкованием или специальными антикоррозийными красками. При серийном производстве следят за тем, чтобы стружка не царапала лицевую сторону листов при перемещении их по столу станка. Для фиксации заготовок используют зажимы с мягкими накладками из резины или полиуретана.

Нержавейка быстро нагревается и твердеет в месте контакта, если сверло вращается без активного врезания в материал. Для таких листов применяют кобальтовые сверла с углом заточки 135°, которые могут работать под большой нагрузкой.

Подачу делают уверенной и непрерывной, чтобы инструмент постоянно срезал слой металла и не проскальзывал. Если сверло начнет тереться о поверхность, возникнет наклеп, который сделает дальнейшую обработку практически невозможной. Охлаждение проводят специальными пастами или маслами с высокой проникающей способностью.

При сверлении тонкой нержавейки часто используют шаблоны из обычной стали для отвода тепла и фиксации краев. Это предотвращает появление цветов побежалости вокруг отверстия и сохраняет эстетичный вид детали. Обороты шпинделя ставят в 2 раза ниже, чем при работе с обычным черным металлом. После прохода каждого отверстия инструмент проверяют на наличие налипших микрочастиц стали.

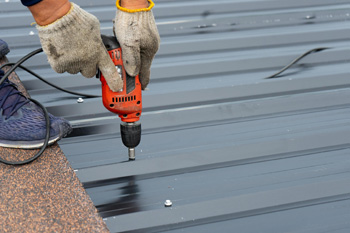

Неровная поверхность профилированного листа мешает правильной установке и центровке сверла в начальный момент. Инструмент стремится соскользнуть с наклонной грани или вершины волны, что портит внешний вид изделия и смещает координаты отверстия.

Для решения проблемы используют направляющие шаблоны или специальные кондукторы, которые жестко фиксируют положение шпинделя. Также помогают сверла с центрирующим острием, которые вгрызаются в металл до начала работы основных режущих кромок. Тонкий металл профнастила легко рвется, поэтому обороты делают высокими при минимальном давлении.

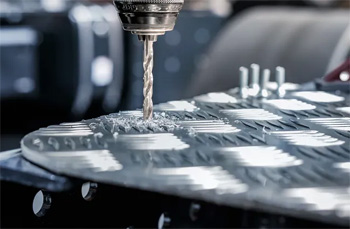

Рифленый лист сверлят со стороны выступов, чтобы обеспечить плотное прилегание инструмента к материалу. Если разметку наносят на гладкую сторону, под заготовку кладут мягкую прокладку для гашения вибраций на неровностях. Стружка при такой обработке отходит неравномерно, что требует частого контроля чистоты рабочей зоны. Крепление листов со сложным рельефом выполняют через деревянные проставки, которые повторяют форму профиля.

Для создания крупных отверстий в тонком металле применяют биметаллические коронки или балеринки с регулируемым радиусом. Обычное сверло большого диаметра при контакте с листом толщиной 1 мм мгновенно разорвет его или превратит в многогранник.

Коронка работает по принципу пилы: она прорезает тонкую линию по окружности, сохраняя целостность остальной плоскости. Балеринку используют для разовых работ, когда нужно получить нестандартный размер, но она требует очень низких оборотов и надежной фиксации заготовки. Результат получается аккуратным, если инструмент имеет острую заточку и правильный вылет резца.

При работе с коронками большого размера станок должен иметь массивную станину для гашения резонансных колебаний. Лист закрепляют на подложке по всей площади, чтобы исключить дребезжание тонкого металла. Подачу осуществляют вручную с предельным вниманием к моменту завершения прохода. После вырезания круга края отверстия зачищают от мелкого облоя и острых кромок. Такой метод позволяет изготавливать фланцы и корпуса приборов с идеальной геометрией внутренних полостей.

Вакуумный прижим обеспечивает равномерную фиксацию листа по всей его плоскости без использования механических зажимов. Это исключает появление вмятин и царапин на лицевой стороне заготовки, что критично для декоративных панелей и авиационных деталей.

Система создает разрежение под металлом, поэтому лист плотно присасывается к столу станка и не вибрирует при работе. Такой метод позволяет сверлить сотни отверстий в любом месте заготовки без перестановки прихватов. Вакуумный стол идеально подходит для скоростной обработки тонких листов алюминия и композитов на станках с ЧПУ.

Сила удержания зависит от площади контакта и мощности насоса, который откачивает воздух из специальных каналов. Если лист имеет небольшие неровности, вакуум выравнивает его и прижимает к базе, что повышает точность глубины сверления. Когда инструмент проходит насквозь, используют жертвенные прокладки для защиты поверхности стола от повреждений. После отключения системы деталь легко снимают без риска деформации краев.

Локальное повышение температуры в зоне контакта может вызвать тепловую деформацию и изменение цвета металла вокруг отверстия. Для тонких листов нержавеющей стали это чревато потерей коррозионной стойкости из-за выгорания легирующих элементов.

Высокая температура приводит к появлению цветов побежалости, которые трудно удалить без повреждения декоративной поверхности. Чтобы этого избежать, применяют интенсивное охлаждение масляным туманом или эмульсией. Своевременный отвод тепла сохраняет исходную прочность стали и предотвращает коробление заготовки.

Режимы резания выбирают так, чтобы тепло уходило вместе со стружкой, а не аккумулировалось в теле листа. Скоростное сверление на станках с ЧПУ минимизирует время контакта инструмента с металлом, поэтому прогрев не успевает распространиться далеко. Если лист имеет защитную полимерную пленку, перегрев может вызвать ее оплавление и прилипание к кромкам отверстия. Охлаждение также смазывает поверхность, что снижает трение и уменьшает требуемую мощность привода.

Длинная спиралевидная стружка представляет серьезную опасность для оборудования и персонала, так как имеет острые края и высокую температуру. При сверлении вязких листов металла отходы могут наматываться на патрон и царапать поверхность заготовки.

Чтобы этого не случилось, используют сверла со встроенными стружколомами или применяют прерывистый режим подачи. Кратковременные остановки шпинделя позволяют ломать стружку на мелкие сегменты, которые легко удаляются из рабочей зоны. Наличие защитных экранов на станке предотвращает разлет металлических частиц в сторону оператора.

Уборку отходов проводят только специальными крючками или щетками после полной остановки вращения. Категорически запрещено сдувать стружку сжатым воздухом, так как мелкая пыль может попасть в глаза или в прецизионные узлы станка. В автоматизированных цехах используют конвейеры для сбора и транспортировки лома в накопительные бункеры. Регулярная очистка стола гарантирует отсутствие препятствий для точной установки следующего листа.
