Сверление труб

Кривизна стенок круглого проката создает сложности при первичном контакте инструмента с металлом, так как кромка стремится уйти в сторону от центральной оси. Для решения данной проблемы применяют кернение или предварительное центрование коротким жестким сверлом. Лунка от керна удерживает вершину спирального сверла в заданных координатах до момента полного врезания режущих кромок в тело заготовки.

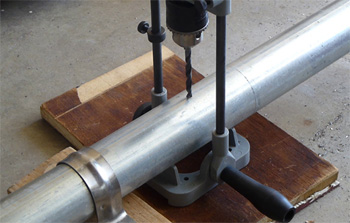

Если требуется высокая точность расположения отверстий на большой партии изделий, используют накладные кондукторы с закаленными направляющими втулками. Данные приспособления плотно обхватывают трубу и фиксируют положение шпинделя станка относительно поверхности, исключая малейшие отклонения.

Второй эффективный метод заключается в использовании фрезерных операций вместо сверлильных на начальном этапе. Концевая фреза имеет плоский торец, поэтому она уверенно заходит в металл без риска соскальзывания даже при обработке труб малого диаметра. Когда инструмент формирует небольшую площадку, в работу вступает обычное сверло заданного размера. Для обеспечения стабильности контакта скорость вращения при старте процесса устанавливают ниже стандартных значений.

Нержавеющий сплав обладает высокой вязкостью и способностью к мгновенному упрочнению при нагреве в зоне резания. Если сверло будет вращаться слишком быстро без подачи, на поверхности металла возникнет наклеп, который сделает дальнейшее продвижение инструмента невозможным.

Для работы выбирают сверла с добавлением 5% кобальта или твердосплавные коронки с особой геометрией заточки. Процесс ведут на малых оборотах при постоянном и уверенном осевом давлении, чтобы режущая кромка всегда находилась под слоем упрочненного металла. Обильное охлаждение предотвращает перегрев тонких стенок и защищает сплав от потери коррозионной стойкости.

В качестве смазки применяют специализированные пасты или масла с высоким содержанием серы, которые снижают трение и облегчают выход стружки. Стружка при сверлении нержавейки часто образует длинную острую ленту, поэтому используют инструменты со встроенными стружколомами. Когда сверло проходит через первую стенку полой заготовки, нагрузку кратковременно снижают для предотвращения поломки кромок при ударе о противоположную сторону.

V-образные призмы обеспечивают надежное базирование цилиндрической заготовки в тисках или на столе станка за счет двух точек контакта по окружности. Обычные плоские губки могут смять тонкую стенку трубы или допустить ее проворачивание под действием мощного крутящего момента. Призма автоматически центрирует ось трубы относительно шпинделя, что критично для сверления строго через диаметр.

Для защиты поверхности металла от царапин и задиров используют мягкие накладки из алюминия или полиуретана. Жесткое крепление исключает вибрации системы и гарантирует получение ровного отверстия без эллипсности и разбивки размера. Если требуется просверлить отверстие в длинной трубе, используют несколько призм, которые устанавливают по всей длине заготовки для предотвращения прогиба. Положение каждой опоры выверяют индикатором часового типа для сохранения прямолинейности оси вращения.

При работе на станках с программным управлением призматические зажимы дополняют автоматическими упорами для быстрого позиционирования деталей в серии. Чистота опорных поверхностей имеет решающее значение, так как любая соринка вызовет перекос детали на долю градуса.

Создание наклонных каналов в полых заготовках требует применения специальных поворотных столов или наклонных шпиндельных головок. Сначала трубу жестко фиксируют в призмах, после чего задают нужный угол врезания инструмента относительно горизонтальной плоскости.

Главная трудность процесса заключается в сильном боковом усилии, которое стремится отжать сверло в сторону от намеченной точки. Для компенсации этой нагрузки используют корончатые сверла малого вылета или короткие фрезы с высокой радиальной жесткостью. Начинают врезание на минимальной подаче, пока режущая кромка полностью не зайдет в металл заготовки.

Для точного соблюдения координат выхода отверстия применяют сложные расчеты в CAD-системах или используют шаблоны-кондукторы. Когда сверло проходит сквозь стенку под острым углом, форма отверстия получается эллиптической, что обязательно учитывают при проектировании сопрягаемых деталей. Зачистка краев после такой операции требует использования ручных зенковок со сменными лезвиями.

Корончатая фреза вырезает только узкую кольцевую канавку по периметру отверстия, сохраняя центральную часть металла в виде цельного керна. Этот метод требует в несколько раз меньшей мощности двигателя по сравнению со сплошным сверлением аналогичного диаметра.

Осевое усилие на стенку трубы падает, поэтому риск деформации или смятия заготовки сводится к минимуму даже без использования внутренних оправок. Коронки имеют большое количество режущих зубьев, которые распределяют нагрузку равномерно и обеспечивают плавный ход шпинделя. Результат обработки отличается высокой точностью и отсутствием крупных заусенцев на внутренней поверхности.

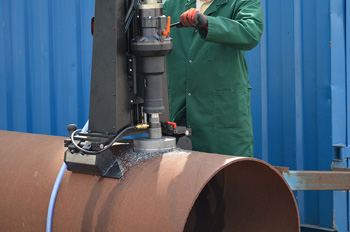

Применение кольцевых фрез позволяет делать отверстия диаметром 50-100 мм в толстостенных магистральных трубах за один проход. Стружка при этом получается мелкой и легко удаляется из зоны резания потоком смазочно-охлаждающей жидкости. Для охлаждения используют адаптеры с внутренним подводом эмульсии, которая подается под давлением прямо к зубьям. Когда процесс завершают, металлический диск просто выпадает из коронки, что упрощает утилизацию отходов.

Заусенцы на внутренней стенке трубы мешают свободному потоку жидкости и могут стать причиной засорения фильтров в гидравлических системах. Чтобы минимизировать их высоту, в конце рабочего хода подачу инструмента снижают до предела, обеспечивая чистый срез перемычки.

Также применяют сверла со специальной геометрией заточки, которая уменьшает осевую силу в момент прорыва металла. Использование внутренних оправок или заполнение полости трубы плотными материалами создает противодавление и препятствует выходу облоя наружу. Если труба имеет большой диаметр, внутренние края отверстия обрабатывают телескопическими зенковками.

Для удаления остатков металла в узких каналах используют гибкие валы с абразивными головками или специальные щетки из стальной проволоки. В серийном производстве применяют электрохимическое или термическое удаление заусенцев, которое гарантирует идеальную гладкость всех скрытых поверхностей. Отсутствие острых кромок предотвращает развитие турбулентных потоков и снижает риск эрозионного износа стенок при эксплуатации трубопровода.

Термическое сверление или трение основано на разогреве металла заготовки за счет высокой скорости вращения специального твердосплавного пуансона. Инструмент не срезает стружку, а плавно выдавливает материал внутрь полости, формируя аккуратный буртик или воротник. Этот процесс позволяет увеличить эффективную толщину стенки трубы в 3 раза в месте будущего резьбового соединения.

Трение создает температуру около +600℃, при которой сталь становится пластичной и легко деформируется без образования трещин. Технология исключает появление отходов в виде стружки и значительно упрощает процесс нарезания прочной резьбы в тонкостенном прокате.

Метод идеально подходит для изготовления коллекторов, перил и каркасной мебели, где требуется надежное крепление болтами без использования приварных гаек. После формирования отверстия в разогретый воротник вкручивают бесстружечный метчик, который накатывает витки резьбы с высокой плотностью металла. Полученное соединение выдерживает большие нагрузки на вырыв и сохраняет герметичность под давлением. Время цикла на одну точку составляет всего несколько секунд, что обеспечивает высокую производительность на автоматизированных линиях.

Для получения сквозного канала с идеально совпадающими осями используют метод сверления «на проход» за один установ заготовки. Инструмент должен иметь достаточную длину рабочей части, чтобы после прохода первой стенки достичь второй без перекоса шпинделя.

Когда сверло попадает в пустое пространство внутри трубы, риск вибрации возрастает, поэтому применяют направляющие втулки или длинные пилоты на кончике инструмента. Соосность гарантирует легкий монтаж шпилек, осей или пропускных трубок при сборке сложных узлов машин. Малейшее отклонение приведет к невозможности установки крепежа и потребует дорогостоящей расточки.

На станках с ЧПУ положение заготовки контролируют прецизионными датчиками, которые находят центр трубы перед началом цикла. Если диаметр заготовки велик, отверстия сверлят по отдельности, поворачивая деталь на 180 градусов с помощью делительной головки. В этом случае точность зависит от качества настройки поворотного механизма и отсутствия радиального биения патрона. Контроль соосности проводят калиброванными стержнями, которые должны свободно проходить через оба отверстия одновременно.

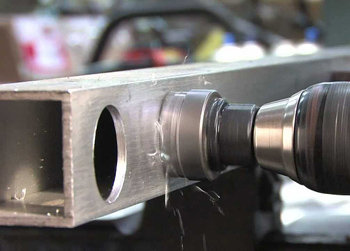

Профилированный прокат часто имеет внутренние напряжения после гибки и сварки, что может привести к небольшому искривлению стенок при снятии стружки. Плоская поверхность профиля облегчает центрование сверла по сравнению с круглой трубой, но требует надежного прижима для гашения вибраций.

Когда сверло проходит через верхнюю грань, оно создает осевое давление, которое может вызвать прогиб незакрепленной стенки вниз. Для исключения деформации используют внутренние вставки или подбирают режимы резания с минимальным усилием подачи. При сверлении отверстий большого диаметра в тонком профиле края могут получиться рваными из-за недостаточной жесткости металла.

Особое внимание уделяют расположению отверстий относительно сварного шва трубы, так как твердость металла в этой зоне значительно выше. Если сверло попадет на шов, оно может быстро затупиться или уйти в сторону от намеченного центра. Для работы с профилем выбирают сверла с углом заточки 118-135 градусов для обеспечения оптимального распределения сил. Стружка из квадратной полости удаляется сложнее, так как скапливается в углах и мешает свободному выходу отходов. Регулярная очистка внутреннего пространства трубы сжатым воздухом предотвращает заклинивание инструмента.

Для мониторинга состояния сверл и коронок используют системы контроля крутящего момента и датчики вибрации на шпинделе станка. Когда режущая кромка затупляется, сопротивление металла возрастает, что ведет к росту потребляемой мощности привода. Электроника фиксирует это изменение и подает сигнал о необходимости замены оснастки до момента появления брака.

Износ также определяют по характеру стружки: появление мелкой крошки вместо ровной спирали говорит о потере остроты инструмента. Визуальный контроль поверхности отверстий позволяет заметить появление задиров или прижогов, вызванных избыточным трением.

В современных цехах ведут автоматический учет количества сделанных отверстий для каждого сверла в соответствии с технологическим лимитом. Твердосплавные пластины меняют превентивно, не дожидаясь их полного разрушения или сколов. Своевременное обслуживание инструмента исключает риск заклинивания сверла в тонкой стенке трубы, что часто ведет к поломке дорогостоящей детали.

Охватывающий кондуктор — жесткая рамка, которая плотно фиксируется на внешней поверхности трубы или профиля. Устройство имеет несколько направляющих втулок, расположенных с высокой точностью относительно друг друга по окружности или длине.

Применение такой оснастки позволяет сверлить группы отверстий без предварительной разметки каждой точки вручную. Кондуктор принимает на себя все вибрации и предотвращает увод сверла при врезании в наклонные или криволинейные участки металла. Это значительно ускоряет процесс серийного производства и исключает влияние человеческого фактора на точность расположения пазов.

Для обработки труб с фланцами или приваренными элементами изготавливают индивидуальные кондукторы, которые учитывают геометрию всех выступов. Направляющие втулки делают из инструментальной стали с высокой твердостью для обеспечения долгого срока службы прибора. Когда сверло проходит сквозь втулку, оно центрируется автоматически, что гарантирует перпендикулярность канала оси заготовки. Использование быстросъемных зажимов позволяет устанавливать и снимать кондуктор за несколько секунд.

Толстостенные трубы требуют высокой мощности привода и жесткости станины для выдерживания значительных осевых нагрузок при резании. Для работы с заготовками, у которых толщина металла превышает 10 мм, используют вертикально-сверлильные или радиально-сверлильные станки промышленного типа. Привод таких машин обеспечивает высокий крутящий момент на низких оборотах, что необходимо для эффективного удаления стружки из глубоких каналов.

Тонкостенные трубы, напротив, сверлят на высоких оборотах с минимальной подачей для исключения деформации и разрыва краев отверстия. Для таких задач подходят легкие настольные станки или специализированные пневматические дрели с точной регулировкой хода.

При обработке массивных заготовок учитывают и теплоотвод: толстый металл дольше сохраняет высокую температуру в зоне сверления. Это требует применения мощных насосов для подачи СОЖ под давлением для принудительного охлаждения стенок. Если мощность оборудования недостаточна, процесс разделяют на этапы с использованием рассверливания от малого диаметра к большому. Выбор станков с числовым управлением оправдан при работе с трубами любой толщины, так как автоматика сама подбирает оптимальные режимы.

Врезка в действующие трубопроводы позволяет подключать новые ответвления без остановки транспортировки среды. Для этого используют специализированные герметичные агрегаты, которые крепятся к трубе через запорную арматуру и переходные фланцы.

Процесс выполняют в закрытой камере, поэтому утечка жидкости или газа полностью исключается во время работы инструмента. Сверло или коронка проходят сквозь стенку основной трубы, после чего вырезанный фрагмент металла извлекается вместе с механизмом подачи. Технология незаменима при обслуживании городских сетей водоснабжения и газопроводов, где перерыв в подаче ресурсов недопустим.

Оборудование для таких работ оснащают гидравлическим или пневматическим приводом для обеспечения безопасности в пожароопасных зонах. Скорость подачи контролируется датчиками давления для предотвращения рывков и заклинивания коронки. После завершения сверления шпиндель отводят назад, закрывают задвижку и демонтируют установку, оставляя готовый узел для дальнейшего монтажа.
