Обжимные станы

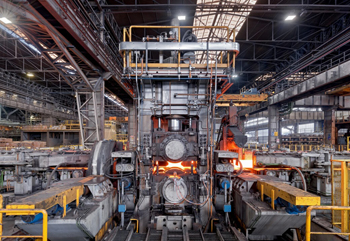

Блюминг предназначен для получения заготовок квадратного сечения, поэтому в его клети устанавливают валки с глубокими калибрами разной конфигурации. Конструкция позволяет многократно поворачивать слиток вокруг оси, чтобы металл приобрел требуемую форму блюма за 13–19 проходов.

Слябинг проектируют для выпуска плоских полуфабрикатов, из-за чего оборудование оснащают широкими гладкими валками большой протяженности. В универсальных моделях слябингов помимо горизонтальных инструментов монтируют дополнительные вертикальные валки, которые обжимают боковые кромки плиты одновременно с воздействием на основные плоскости.

Такое разделение функций определяет компоновку вспомогательных узлов и мощность приводов сопутствующего оборудования. Блюминги всегда снабжают сложными механизмами кантовки, так как формирование квадрата требует постоянного вращения массивного слитка. Слябинги работают преимущественно в одной плоскости, обеспечивая получение широких слябов для последующего производства листового проката.

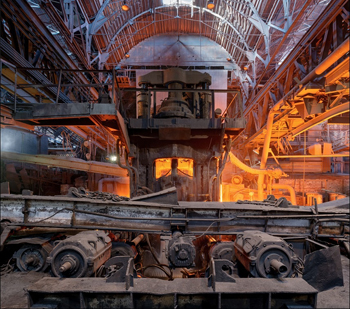

Современные заготовочные агрегаты рассчитаны на обработку стальных слитков массой от 10 до 25 т, что требует использования колоссальных мощностей главных двигателей. Станина оборудования принимает на себя вес раскаленного металла и одновременно гасит динамические удары, которые возникают при первом захвате заготовки валками.

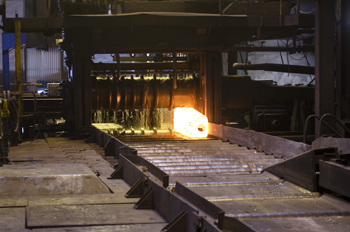

Чтобы перемещать такие объемы стали, используют усиленные рольганги с индивидуальным приводом на каждый ролик. Прочность металлоконструкций рассчитывают с многократным запасом, потому что падение слитка или его резкая остановка создают разрушительные инерционные моменты в узлах.

Для распределения нагрузки под опорами стана возводят глубокие железобетонные фундаменты, объем которых часто превышает габариты самой машины. Все механизмы подачи снабжают демпфирующими устройствами, и они защищают подшипниковые узлы от преждевременного износа при постоянных перегрузках. Если вес заготовки превышает проектные значения, автоматика блокирует подачу для предотвращения деформации главных валов.

Кантователь выполняет функцию принудительного поворота слитка на 90 градусов вокруг продольной оси в процессе прокатки. Эта манипуляция необходима для равномерной проработки структуры металла со всех четырех сторон, что исключает появление внутренних дефектов в готовом блюме.

Механизм состоит из подвижных стальных крюков или кулачков, которые выдвигаются из-под уровня рольганга и плавно переворачивают многотонную заготовку. Процесс кантовки происходит в паузах между реверсивными проходами, когда слиток находится в зоне манипуляторных линеек перед входом в рабочую клеть.

Без исправной работы этого узла невозможно сформировать правильное квадратное сечение, так как обжатие будет происходить только в одной плоскости. Привод кантователя снабжают мощными электрическими двигателями, которые обеспечивают высокое усилие даже при заклинивании металла. Скорость поворота синхронизируют с общим темпом работы линии, чтобы минимизировать время простоя и предотвратить остывание заготовки ниже +1100℃.

Манипуляторные линейки - две массивные стальные плиты, которые перемещаются поперек рольганга для точного центрирования слитка перед валками. Устройства обеспечивают строгое положение заготовки относительно калибров, предотвращая перекосы и поломку инструмента при первом контакте.

Линейки также используют для бокового обжатия металла в тех случаях, когда необходимо незначительно скорректировать ширину будущего сляба или блюма. Привод линеек осуществляют через мощные реечные передачи или гидравлические цилиндры, способные развивать огромные боковые усилия.

В процессе прокатки манипуляторы удерживают слиток от смещения, компенсируя несимметричность течения металла в зоне деформации. Современные системы управления используют лазерные датчики для контроля положения линеек с точностью до 1 мм. Это позволяет автоматизировать процесс захвата и исключает риск повреждения станины из-за ударов заготовки о края клети. Внутренние полости линеек снабжают системой водяного охлаждения для защиты механизмов от жара стали.

Универсальная клеть слябинга объединяет в одном корпусе горизонтальные и вертикальные валки, что позволяет обжимать слиток одновременно по всем четырем граням. Горизонтальные валки осуществляют основную деформацию по толщине, в то время как вертикальные (эджерные) валки формируют ровные боковые кромки сляба. Такая компоновка исключает необходимость частого кантования заготовки, что сокращает время обработки одного слитка на 30–40%.

Усилия в таких узлах распределяются более сбалансировано, обеспечивая высокую плотность структуры металла по всему сечению будущего проката. Привод вертикальных валков монтируют в отдельной примыкающей клети или интегрируют непосредственно в основную станину. Сложная система синхронизации скоростей всех валков управляется компьютером, чтобы исключить пробуксовку или растяжение горячего металла между инструментами. Юстировка зазоров в универсальных станах происходит в автоматическом режиме по сигналам от прецизионных энкодеров.

Соединительные шпиндели передают колоссальный крутящий момент от главного электродвигателя и редуктора непосредственно к рабочим валкам стана. Конструкция включает массивную стальную штангу с универсальными шарнирами или зубчатыми муфтами на обоих концах.

Шарниры позволяют валкам перемещаться по вертикали при регулировке зазора без разрыва силовой цепи и остановки вращения. Угол наклона шпинделя может достигать 6–10 градусов, поэтому детали изготавливают из высокопрочных легированных сталей с превосходной ударной вязкостью.

В обжимных станах шпиндели подвергаются постоянным динамическим нагрузкам при каждом реверсе и захвате слитка. Для поддержки веса тяжелых штанг устанавливают гидравлические или пружинные уравновешиватели, и они предотвращают провисание и вибрации механизмов. Узлы трения шарниров снабжают автоматической системой смазки, которая подает масло под давлением непосредственно в зону контакта. Защитные кожухи исключают попадание горячей окалины на подвижные элементы, сохраняя их ресурс в течение 10–15 лет.

Для измерения нагрева тяжелых заготовок применяют бесконтактные оптические пирометры, которые монтируют на стационарных стойках вдоль линии подачи. Приборы фиксируют интенсивность теплового излучения металла и мгновенно вычисляют температуру поверхности в диапазоне от +800℃ до +1300℃.

Информация передается в центральный контроллер стана для автоматического выбора оптимального режима обжатия и скорости прокатки. Если температура опускается ниже критической отметки пластичности, система блокирует вход слитка в валки для предотвращения поломки станины.

Современные комплексы снабжают тепловизионными камерами, и они позволяют видеть распределение температур по всей площади массивной заготовки. Это помогает выявлять «холодные пятна», которые могут вызвать перекос валков или привести к появлению трещин в структуре металла. Защитные корпуса датчиков оснащают системами воздушного охлаждения и обдува линз для стабильной работы в условиях пара и пыли.

Ножницы для горячей резки отделяют дефектные концы слябов и разрезают длинную заготовку на мерные части сразу после выхода из клети. Механизм включает массивную станину с подвижным верхним или нижним суппортом, на которых закрепляют сменные стальные ножи.

Усилие реза в таких установках достигает 1500–3000 т, что позволяет чисто рассекать раскаленный металл сечением до 400х400 мм. Привод осуществляется через мощный коленчатый вал или гидравлические цилиндры высокого давления.

Процесс резки происходит при температуре около +1000℃, поэтому лезвия изготавливают из специальных жаропрочных инструментальных сталей. Внутренние каналы ножей снабжают водяным охлаждением, и оно предотвращает потерю твердости кромок при контакте с горячей сталью. Отрезанные части (головная и донная обрезь) падают в наклонные желоба и направляются конвейером на участок переплавки. Автоматика контролирует длину каждого фрагмента при помощи лазерных дальномеров.

Система нажимных винтов служит для прецизионной регулировки зазора между валками, определяя толщину и высоту получаемого полуфабриката. Механизм включает два массивных стальных винта с упорной резьбой, которые вращаются при помощи индивидуальных или спаренных электродвигателей.

Винты давят на подушки верхнего валка, перемещая его в вертикальных направляющих станины с огромным усилием. Точность позиционирования в таких узлах составляет доли миллиметра, что позволяет выдерживать заданные параметры проката на протяжении многих циклов.

Резьбовые пары работают в условиях колоссальных давлений и вибраций, поэтому их изготавливают из легированных сталей с последующей закалкой. Для снижения трения применяют мощные гайки из антифрикционной бронзы и принудительную подачу густой смазки в зону контакта. Электронные датчики положения постоянно передают данные о высоте зева в систему ЧПУ для автоматической корректировки программы прокатки. В случае аварийной перегрузки специальные предохранительные вставки или гидравлические гайки разрывают связь, защищая валки от разрушения.

Для защиты подшипниковых узлов валков от экстремального теплового воздействия применяют многоуровневые системы изоляции и принудительного охлаждения. Подушки подшипников оснащают внутренними водяными рубашками, которые создают температурный барьер между раскаленной шейкой валка и телами качения.

Смазочное масло постоянно циркулирует через выносные теплообменники, и это позволяет поддерживать его температуру в пределах безопасных +50–60℃. Без эффективного отвода тепла смазка мгновенно теряет свои вязкостные свойства, что приводит к заклиниванию опор под нагрузкой.

Торцевые части подушек закрывают отражающими экранами из нержавеющей стали с воздушной прослойкой для гашения инфракрасного излучения. Уплотнительные манжеты изготавливают из термостойкого фторкаучука, который сохраняет эластичность при нагреве и предотвращает протечки масла. В конструкцию подшипников закладывают увеличенные тепловые зазоры, которые компенсируют линейное расширение металла при многосменной работе стана. Датчики температуры в режиме реального времени сигнализируют о перегреве любого узла, позволяя вовремя увеличить подачу воды.

Реверсивный режим позволяет многократно пропускать слиток через одну и ту же клеть, постепенно уменьшая его сечение до нужных размеров. Валки меняют направление вращения после каждого прохода, а рольганги обеспечивают быстрый возврат заготовки в рабочую зону.

Эта схема позволяет значительно сократить длину производственного корпуса, так как одна машина заменяет целую группу последовательно расположенных клетей. Использование реверса дает возможность гибко менять режимы обжатия для разных марок стали, настраивая количество проходов программным способом.

Для обеспечения мгновенной смены направления применяют мощные двигатели постоянного тока или частотно-регулируемые приводы переменного тока. Электроника плавно гасит инерцию многотонных вращающихся частей и разгоняет их в обратную сторону за считанные секунды. Система управления координирует работу рольгангов, манипуляторов и нажимных винтов, превращая процесс в единый автоматизированный цикл. Реверсивная прокатка способствует лучшей проработке зерна металла, так как деформация происходит в разных направлениях.

Автоматическое центрирование слитка на оси прокатки осуществляется при помощи манипуляторных линеек, управляемых лазерными или инфракрасными датчиками. Когда заготовка движется по рольгангу, сенсоры определяют ее габариты и положение относительно центральной линии клети. Контроллер вычисляет необходимое смещение и дает команду приводам линеек на одновременное или раздельное перемещение плит. Заготовка зажимается с двух сторон и выравнивается точно по центру, что гарантирует равномерное распределение усилий деформации при входе в валки.

Подобная автоматизация исключает риск бокового вылета слитка из рабочей зоны и предотвращает поломку реборд валков. Алгоритмы программы учитывают инерцию тяжелого металла, плавно замедляя движение линеек перед контактом с поверхностью стали. Для работы со слитками сложной формы система использует данные о кривизне, корректируя положение упоров для каждого прохода. Использование бесконтактного мониторинга позволяет проводить юстировку на высоких скоростях без остановки потока.
